增强氯化聚乙稀橡胶卷材防水工程技术规程VIP免费

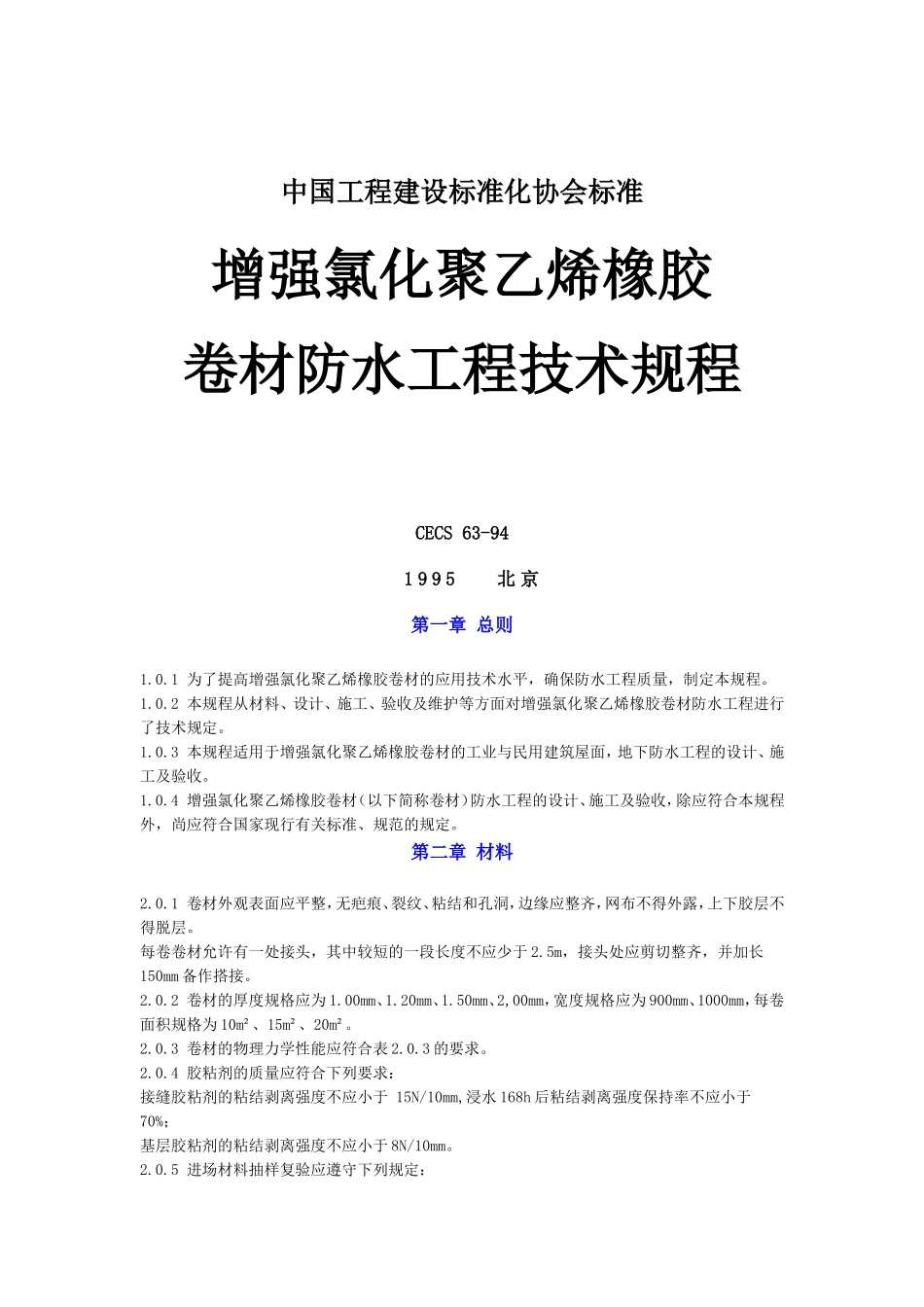

中国工程建设标准化协会标准增强氯化聚乙烯橡胶卷材防水工程技术规程CECS63-941995北京第一章总则1.0.1为了提高增强氯化聚乙烯橡胶卷材的应用技术水平，确保防水工程质量，制定本规程。1.0.2本规程从材料、设计、施工、验收及维护等方面对增强氯化聚乙烯橡胶卷材防水工程进行了技术规定。1.0.3本规程适用于增强氯化聚乙烯橡胶卷材的工业与民用建筑屋面，地下防水工程的设计、施工及验收。1.0.4增强氯化聚乙烯橡胶卷材（以下简称卷材）防水工程的设计、施工及验收，除应符合本规程外，尚应符合国家现行有关标准、规范的规定。第二章材料2.0.1卷材外观表面应平整，无疤痕、裂纹、粘结和孔洞，边缘应整齐，网布不得外露，上下胶层不得脱层。每卷卷材允许有一处接头，其中较短的一段长度不应少于2.5m，接头处应剪切整齐，并加长150mm备作搭接。2.0.2卷材的厚度规格应为1.00mm、1.20mm、1.50mm、2,00mm，宽度规格应为900mm、1000mm，每卷面积规格为10m²、15m²、20m²。2.0.3卷材的物理力学性能应符合表2.0.3的要求。2.0.4胶粘剂的质量应符合下列要求：接缝胶粘剂的粘结剥离强度不应小于15N/10mm,浸水168h后粘结剥离强度保持率不应小于70%；基层胶粘剂的粘结剥离强度不应小于8N/10mm。2.0.5进场材料抽样复验应遵守下列规定：同一牌号、规格的卷材，抽验数量为：大于1000卷，抽取5卷；500-1000卷，抽取4卷；100-499卷，抽取3卷；小于100卷，抽取2卷。将抽取的卷材开卷进行规格、外观质量检验，全部指标达到标准规定时，即为合格。其中如有一项达不到要求、则判定该批产品中加倍取样复检，全部达到规定为合格。复检时有一项指标不合格，则判定该批产品外观质量为不合格。卷材物理力学性能应检验拉伸强度、断裂伸长立率、低温弯折性、抗渗透性。胶粘剂性能应检验粘结剥离强度、浸水后粘结剥离强度保持率。2.0.6卷材的贮运、保管应遵守下列规定：不同牌号、规格的产品应分别堆放。应贮存在在阴凉通风的室内，避免雨淋、日晒，不得与有损卷材质量或影响卷材使用性能的物质接触，并远离热源。运输途中或贮存期间，卷材应平放，贮存高度宜平堆5卷为限。2.0.7胶粘剂的贮运、保管应遵守下列规定：不同品种、规格的胶粘剂应分别用桶密封包装存放；贮存在阴凉通风的室内，严禁接近火源、热源。第三章设计要点3.0.1屋面防水等级为1级时，可采用三道卷材设防；为Ⅱ时，可采用二道卷材设防；为Ⅲ级时，可采用一道卷材设防。屋面防水等级为Ⅰ、Ⅱ级时，亦可采用卷材与其它材料防水层构成多道设防，刚性防水层宜放在卷材防水层上面，涂膜防水层宜放在卷材防水层下面。3.0.2屋面防水等级为Ⅰ级时，卷材厚度不应小于1.5mm；Ⅱ、Ⅲ级时，不应小于1.2mm；Ⅲ级复合使用时，不应小于1.0mm。3.0.3卷材防水屋面应根据建筑物性质、重要程度、结构特点、使用功能、环境条件、设防要求等进行防水构造设计，内容应包括保护层、防水层、找平层、保温层、隔汽层=隔离层、架空隔热层及基层处理等构造层次的设计以及防水节点构造。3.0.4屋面结构层应有较大的刚度和整体性。当采用装配式钢筋混凝土板时，应用强度等级不小于C20的细石混凝土嵌缝密实，细石混凝土宜掺微膨胀剂；当板缝宽度大于40mm或上窄下宽时，板缝内必须设置构造钢筋。找平层可采用水泥砂浆或细石混凝土，其厚度和技术要求应遵守《屋面工程技术规范》的有关规定。找平层应留设分隔缝，分隔缝应设在板端缝处、屋面转折处、防水层与突出屋面结构交接处。其纵横最大间距不宜大于6m，缝宽宜为20mm，并嵌填密封材料。分隔缝兼作排汽道时，可适当加宽，并应与保温层连通。3.0.5在北纬40ºC以北地区且室内空气湿度大于75%，或其它地区空气湿度常年大于80%时，保温屋面应在结构层上、保温层下、设置隔汽层。隔汽层可采用1.0mm厚的单层卷材空铺施工，卷材搭接宽度不应小于70mm。设置的隔汽层卷材，在屋面与墙面连接处，高出保温层上表面不应小于150mm。3.0.6保温层厚度设计应遵守《屋面工程技术规范》的有关规定。保温层设置在卷材防水层上部时，应采用憎水性或吸水率低的保温材料；设置在防水层下部时，应在保温层上做找平层。屋面坡度较大时，保温层应采取防滑...
