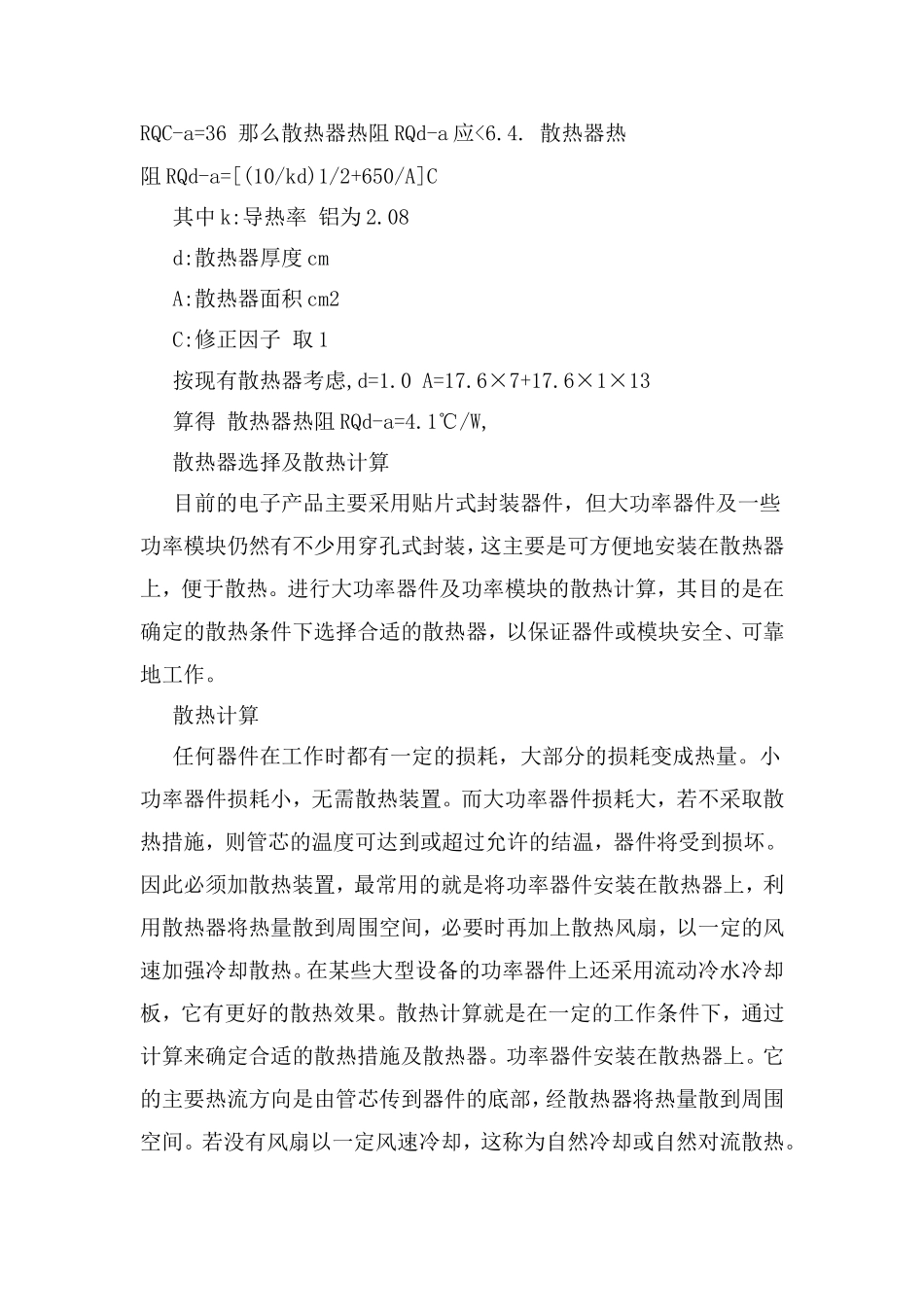

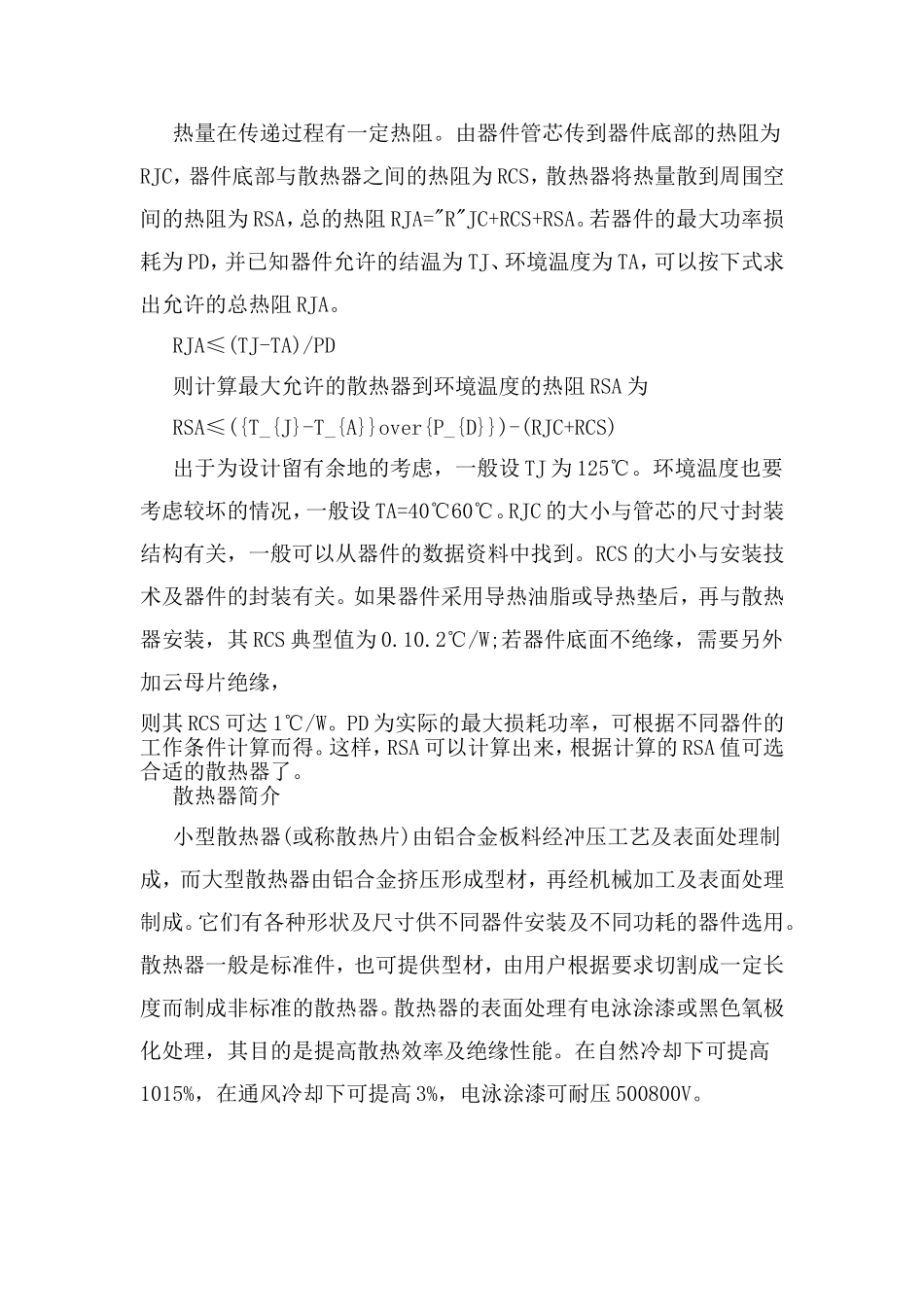

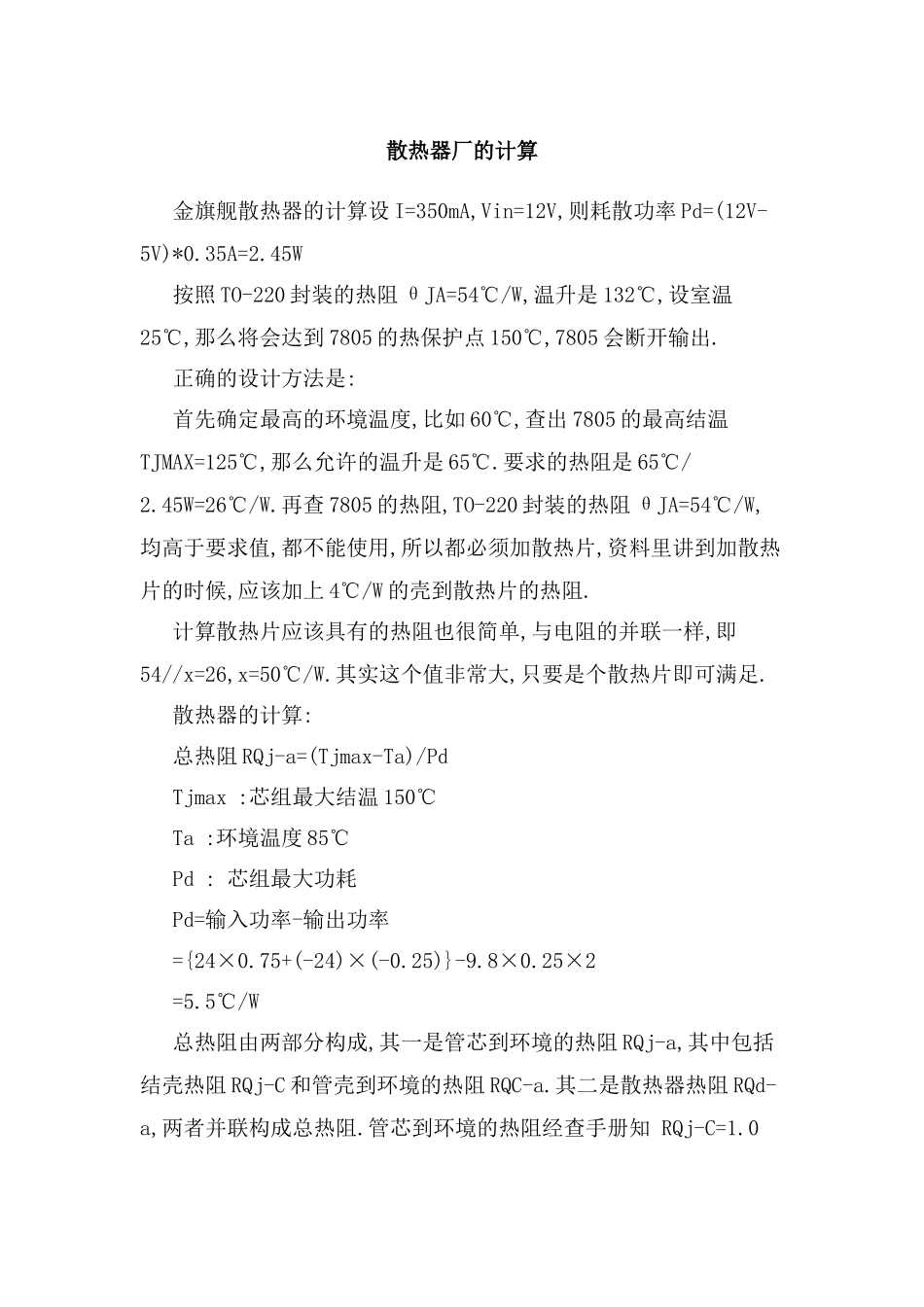

散热器厂的计算金旗舰散热器的计算设I=350mA,Vin=12V,则耗散功率Pd=(12V-5V)*0.35A=2.45W按照TO-220封装的热阻θJA=54℃/W,温升是132℃,设室温25℃,那么将会达到7805的热保护点150℃,7805会断开输出.正确的设计方法是:首先确定最高的环境温度,比如60℃,查出7805的最高结温TJMAX=125℃,那么允许的温升是65℃.要求的热阻是65℃/2.45W=26℃/W.再查7805的热阻,TO-220封装的热阻θJA=54℃/W,均高于要求值,都不能使用,所以都必须加散热片,资料里讲到加散热片的时候,应该加上4℃/W的壳到散热片的热阻.计算散热片应该具有的热阻也很简单,与电阻的并联一样,即54//x=26,x=50℃/W.其实这个值非常大,只要是个散热片即可满足.散热器的计算:总热阻RQj-a=(Tjmax-Ta)/PdTjmax:芯组最大结温150℃Ta:环境温度85℃Pd:芯组最大功耗Pd=输入功率-输出功率={24×0.75+(-24)×(-0.25)}-9.8×0.25×2=5.5℃/W总热阻由两部分构成,其一是管芯到环境的热阻RQj-a,其中包括结壳热阻RQj-C和管壳到环境的热阻RQC-a.其二是散热器热阻RQd-a,两者并联构成总热阻.管芯到环境的热阻经查手册知RQj-C=1.0RQC-a=36那么散热器热阻RQd-a应<6.4.散热器热阻RQd-a=[(10/kd)1/2+650/A]C其中k:导热率铝为2.08d:散热器厚度cmA:散热器面积cm2C:修正因子取1按现有散热器考虑,d=1.0A=17.6×7+17.6×1×13算得散热器热阻RQd-a=4.1℃/W,散热器选择及散热计算目前的电子产品主要采用贴片式封装器件，但大功率器件及一些功率模块仍然有不少用穿孔式封装，这主要是可方便地安装在散热器上，便于散热。进行大功率器件及功率模块的散热计算，其目的是在确定的散热条件下选择合适的散热器，以保证器件或模块安全、可靠地工作。散热计算任何器件在工作时都有一定的损耗，大部分的损耗变成热量。小功率器件损耗小，无需散热装置。而大功率器件损耗大，若不采取散热措施，则管芯的温度可达到或超过允许的结温，器件将受到损坏。因此必须加散热装置，最常用的就是将功率器件安装在散热器上，利用散热器将热量散到周围空间，必要时再加上散热风扇，以一定的风速加强冷却散热。在某些大型设备的功率器件上还采用流动冷水冷却板，它有更好的散热效果。散热计算就是在一定的工作条件下，通过计算来确定合适的散热措施及散热器。功率器件安装在散热器上。它的主要热流方向是由管芯传到器件的底部，经散热器将热量散到周围空间。若没有风扇以一定风速冷却，这称为自然冷却或自然对流散热。热量在传递过程有一定热阻。由器件管芯传到器件底部的热阻为RJC，器件底部与散热器之间的热阻为RCS，散热器将热量散到周围空间的热阻为RSA，总的热阻RJA="R"JC+RCS+RSA。若器件的最大功率损耗为PD，并已知器件允许的结温为TJ、环境温度为TA，可以按下式求出允许的总热阻RJA。RJA≤(TJ-TA)/PD则计算最大允许的散热器到环境温度的热阻RSA为RSA≤({T_{J}-T_{A}}over{P_{D}})-(RJC+RCS)出于为设计留有余地的考虑，一般设TJ为125℃。环境温度也要考虑较坏的情况，一般设TA=40℃60℃。RJC的大小与管芯的尺寸封装结构有关，一般可以从器件的数据资料中找到。RCS的大小与安装技术及器件的封装有关。如果器件采用导热油脂或导热垫后，再与散热器安装，其RCS典型值为0.10.2℃/W;若器件底面不绝缘，需要另外加云母片绝缘，则其RCS可达1℃/W。PD为实际的最大损耗功率，可根据不同器件的工作条件计算而得。这样，RSA可以计算出来，根据计算的RSA值可选合适的散热器了。散热器简介小型散热器(或称散热片)由铝合金板料经冲压工艺及表面处理制成，而大型散热器由铝合金挤压形成型材，再经机械加工及表面处理制成。它们有各种形状及尺寸供不同器件安装及不同功耗的器件选用。散热器一般是标准件，也可提供型材，由用户根据要求切割成一定长度而制成非标准的散热器。散热器的表面处理有电泳涂漆或黑色氧极化处理，其目的是提高散热效率及绝缘性能。在自然冷却下可提高1015%，在通风冷却下可提高3%，电泳涂漆可耐压500800V。散热器厂家对不同型号的散热器给出热阻值或给出有关曲线，并且给出在不同散热条件下的不同热阻值。计算实例一功率运算放大器PA02(APEX公司产品)作低频功放，其电路...
