碳素结构钢热轧薄钢板VIP免费

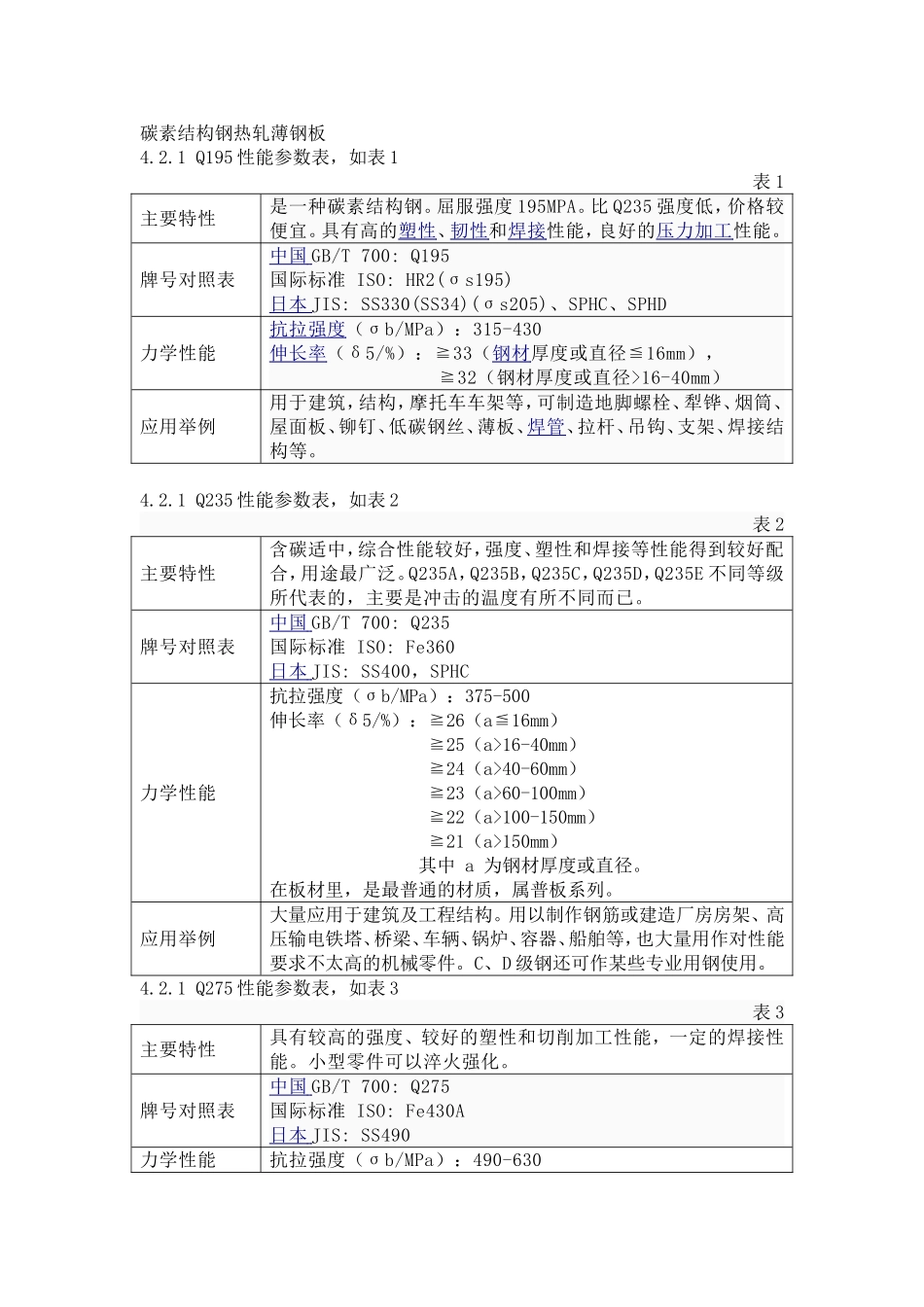

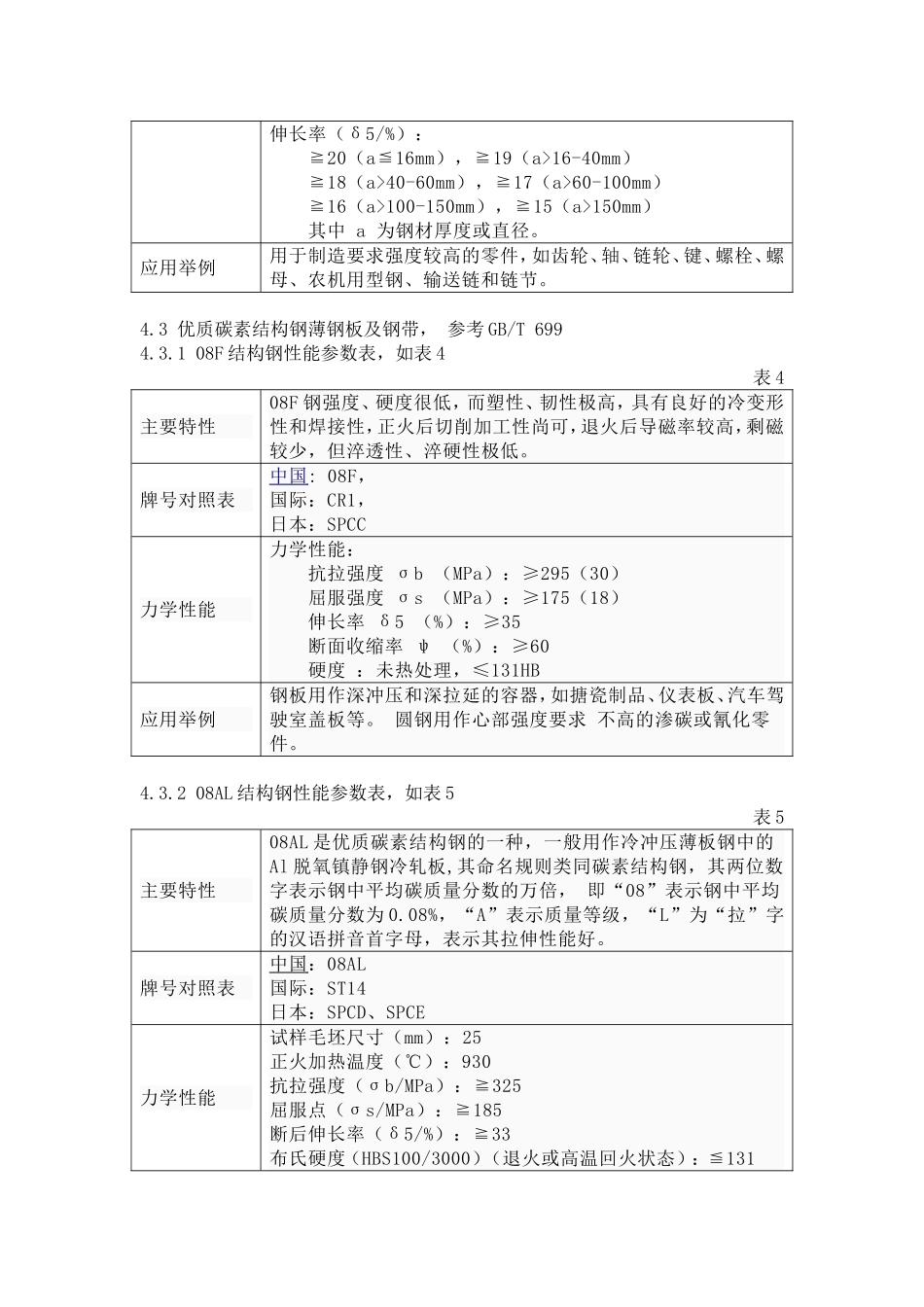

碳素结构钢热轧薄钢板4.2.1Q195性能参数表，如表1表1主要特性是一种碳素结构钢。屈服强度195MPA。比Q235强度低，价格较便宜。具有高的塑性、韧性和焊接性能，良好的压力加工性能。牌号对照表中国GB/T700:Q195国际标准ISO:HR2(σs195)日本JIS:SS330(SS34)(σs205)、SPHC、SPHD力学性能抗拉强度（σb/MPa）：315-430伸长率（δ5/%）：≧33（钢材厚度或直径≦16mm），≧32（钢材厚度或直径>16-40mm）应用举例用于建筑，结构，摩托车车架等，可制造地脚螺栓、犁铧、烟筒、屋面板、铆钉、低碳钢丝、薄板、焊管、拉杆、吊钩、支架、焊接结构等。4.2.1Q235性能参数表，如表2表2主要特性含碳适中，综合性能较好，强度、塑性和焊接等性能得到较好配合，用途最广泛。Q235A，Q235B，Q235C，Q235D，Q235E不同等级所代表的，主要是冲击的温度有所不同而已。牌号对照表中国GB/T700:Q235国际标准ISO:Fe360日本JIS:SS400，SPHC力学性能抗拉强度（σb/MPa）：375-500伸长率（δ5/%）：≧26（a≦16mm）≧25（a>16-40mm）≧24（a>40-60mm）≧23（a>60-100mm）≧22（a>100-150mm）≧21（a>150mm）其中a为钢材厚度或直径。在板材里，是最普通的材质，属普板系列。应用举例大量应用于建筑及工程结构。用以制作钢筋或建造厂房房架、高压输电铁塔、桥梁、车辆、锅炉、容器、船舶等，也大量用作对性能要求不太高的机械零件。C、D级钢还可作某些专业用钢使用。4.2.1Q275性能参数表，如表3表3主要特性具有较高的强度、较好的塑性和切削加工性能，一定的焊接性能。小型零件可以淬火强化。牌号对照表中国GB/T700:Q275国际标准ISO:Fe430A日本JIS:SS490力学性能抗拉强度（σb/MPa）：490-630伸长率（δ5/%）：≧20（a≦16mm），≧19（a>16-40mm）≧18（a>40-60mm），≧17（a>60-100mm）≧16（a>100-150mm），≧15（a>150mm）其中a为钢材厚度或直径。应用举例用于制造要求强度较高的零件，如齿轮、轴、链轮、键、螺栓、螺母、农机用型钢、输送链和链节。4.3优质碳素结构钢薄钢板及钢带，参考GB/T6994.3.108F结构钢性能参数表，如表4表4主要特性08F钢强度、硬度很低，而塑性、韧性极高，具有良好的冷变形性和焊接性，正火后切削加工性尚可，退火后导磁率较高，剩磁较少，但淬透性、淬硬性极低。牌号对照表中国:08F，国际：CR1，日本：SPCC力学性能力学性能：抗拉强度σb（MPa）：≥295（30）屈服强度σs（MPa）：≥175（18）伸长率δ5（%）：≥35断面收缩率ψ（%）：≥60硬度：未热处理，≤131HB应用举例钢板用作深冲压和深拉延的容器，如搪瓷制品、仪表板、汽车驾驶室盖板等。圆钢用作心部强度要求不高的渗碳或氰化零件。4.3.208AL结构钢性能参数表，如表5表5主要特性08AL是优质碳素结构钢的一种，一般用作冷冲压薄板钢中的Al脱氧镇静钢冷轧板,其命名规则类同碳素结构钢，其两位数字表示钢中平均碳质量分数的万倍，即“08”表示钢中平均碳质量分数为0.08%，“A”表示质量等级，“L”为“拉”字的汉语拼音首字母，表示其拉伸性能好。牌号对照表中国：08AL国际：ST14日本：SPCD、SPCE力学性能试样毛坯尺寸（mm）：25正火加热温度（℃）：930抗拉强度（σb/MPa）：≧325屈服点（σs/MPa）：≧185断后伸长率（δ5/%）：≧33布氏硬度（HBS100/3000）（退火或高温回火状态）：≦131应用举例主要用于制造4mm以下的各种冷冲压构件，如车身、驾驶室、各种仪表及机器外壳等。4.3.310F结构钢性能参数表，如表6表6主要特性10F易切削钢冷变行塑性很好，深冲压等冷加工性和焊接性能好。10F易切削钢用于制造需塑性好的零件，如垫片、垫圈；也适于制造心部强度要求不高的渗碳和氰化零件、套筒、短轴、齿轮等。牌号对照表中国：10F国际：1010日本：S10力学性能抗拉强度σb(MPa)：≥315(32)屈服强度σs(MPa)：≥185(19)伸长率δ5(％)：≥33应用举例机械设备：木工机械、陶瓷机械、造纸机械、玻璃机械、食品机械、建筑机械、塑料机械、纺织机械、千斤顶、液压机等；电器产品部件：电机轴、风扇轴、缝纫机轴等；家具：特别是出口金属家具，如茶几、椅子、户外家具；金属器具：园林工具、烧烤炉网架、螺丝刀、防盗锁等；小五金零配件：如...
