简易砂轮圆弧修整器VIP专享VIP免费

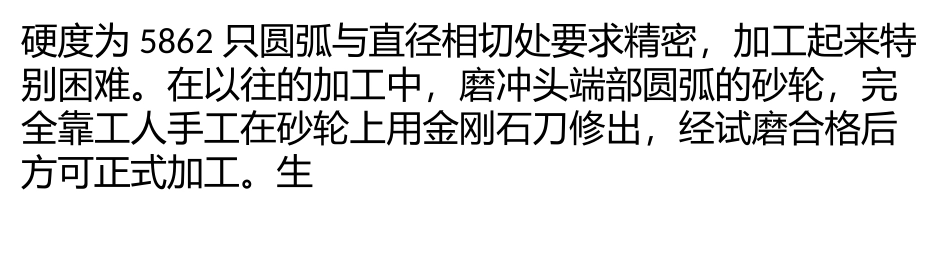

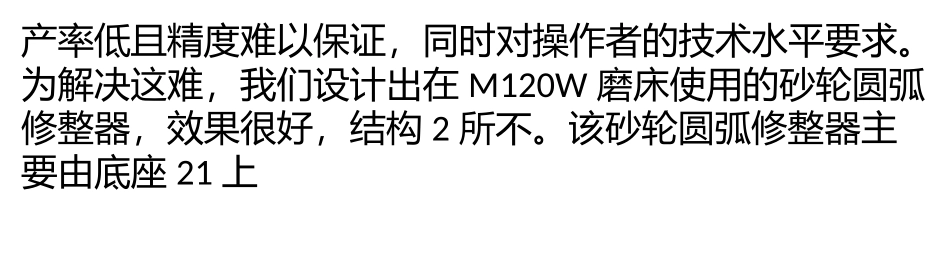

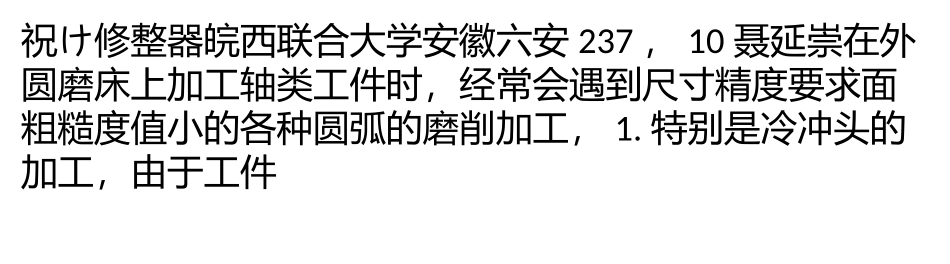

祝け修整器皖西联合大学安徽六安237，10聂延崇在外圆磨床上加工轴类工件时，经常会遇到尺寸精度要求面粗糙度值小的各种圆弧的磨削加工，1.特别是冷冲头的加工，由于工件硬度为5862只圆弧与直径相切处要求精密，加工起来特别困难。在以往的加工中，磨冲头端部圆弧的砂轮，完全靠工人手工在砂轮上用金刚石刀修出，经试磨合格后方可正式加工。生产率低且精度难以保证，同时对操作者的技术水平要求。为解决这难，我们设计出在M120W磨床使用的砂轮圆弧修整器，效果很好，结构2所不。该砂轮圆弧修整器主要由底座21上支架13心轴8和上支架限位座16等组成。底座21和上支架13为铸铁件。底座前部的斜面与磨床工作台面下部的斜面配合定位，后部由压块17锁紧在工作台上。具钢制成，硬度是5660，心轴下部轴锥度，与底座21上的锥套7配合，调节心轴8下部的螺母5即可调节锥体与锥套的配合松紧程度。心轴8上部的直径与上支架孔13配合，通过键9与上支架联接并由螺母紧固。心轴的上部加工有个莫氏2号工具内锥的校正锥孔中未画出，用来检验标尺和修整杆位置平时用带螺纹的上盖盖住，以免砂尘及切屑进人。上支架装有标尺23和可装卸金刚石刀的砂轮修整杆14.修整杆的中心与机床工作台中心等，并与心轴回转中心线垂直交叉。该砂轮圆弧修整器既可在砂轮上修整出凸圆弧，也可修整出凹圆弧，工作原理是底座在工作台上固定后，先将标尺23推出至所需圆弧刻度线上，锁紧螺母3，将标尺23前端金刚石刀的修整杆14轻推至定位块12上此时即为所修圆弧尺寸，拧紧上支架的螺栓1.松开螺母2和3，抽回标尺23，即可进行砂轮修整。将砂轮移近金刚石刀，调整好砂轮位置后，即可通过磨床进给手柄，使砂轮架做进给运动，手握修整杆手柄缓慢转动，即可逐渐修整出圆弧。当需要上支架向左侧即在砂轮的左侧修出圆弧做大于90的回转时，调节方法如下2转动限位调节手柄19，使限位块4竖起，转动翼形螺母18，即可将限位块4固定，此时上支架只能做向左的大于90的回转运动。向右侧回转当不使用时，将两个限位块按上述过程竖起，调节两个限位块上的螺钉20，即可将上支架在中间位置固定，用来搬运和修整砂轮正面。这种新型的圆弧修整器，结构简单制做容易，并具有以下特点由于采用了锥面配合，定心精度修整由于各部位均为刚性联接，心轴与锥套的间隙可调，修整时性能稳定，无振动现象产生。心轴上部设有校正锥孔中未画出，有效地保证了制造和使用中的精度检验。3，18.翼形嫌母4.限位块8.心轴9.键12.定位块13.上支架14.修整杆17.压块20.限位蜾钉21.底座23.标尺fdweja磨粉机http://www.shsaico.com/
