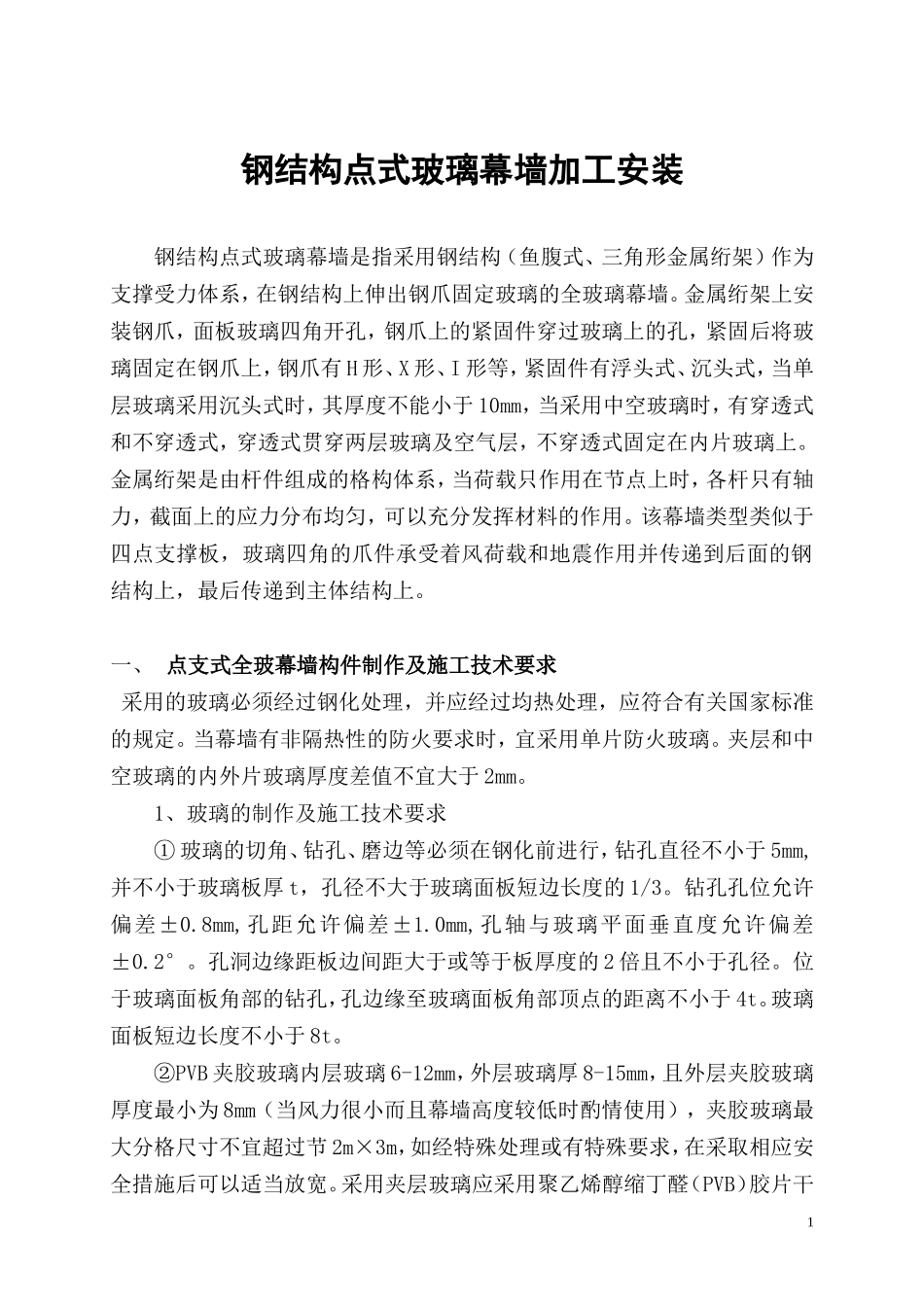

钢结构点式玻璃幕墙加工安装钢结构点式玻璃幕墙是指采用钢结构（鱼腹式、三角形金属绗架）作为支撑受力体系，在钢结构上伸出钢爪固定玻璃的全玻璃幕墙。金属绗架上安装钢爪，面板玻璃四角开孔，钢爪上的紧固件穿过玻璃上的孔，紧固后将玻璃固定在钢爪上，钢爪有H形、X形、I形等，紧固件有浮头式、沉头式，当单层玻璃采用沉头式时，其厚度不能小于10mm，当采用中空玻璃时，有穿透式和不穿透式，穿透式贯穿两层玻璃及空气层，不穿透式固定在内片玻璃上。金属绗架是由杆件组成的格构体系，当荷载只作用在节点上时，各杆只有轴力，截面上的应力分布均匀，可以充分发挥材料的作用。该幕墙类型类似于四点支撑板，玻璃四角的爪件承受着风荷载和地震作用并传递到后面的钢结构上，最后传递到主体结构上。一、点支式全玻幕墙构件制作及施工技术要求采用的玻璃必须经过钢化处理，并应经过均热处理，应符合有关国家标准的规定。当幕墙有非隔热性的防火要求时，宜采用单片防火玻璃。夹层和中空玻璃的内外片玻璃厚度差值不宜大于2mm。1、玻璃的制作及施工技术要求①玻璃的切角、钻孔、磨边等必须在钢化前进行，钻孔直径不小于5mm,并不小于玻璃板厚t，孔径不大于玻璃面板短边长度的1/3。钻孔孔位允许偏差±0.8mm,孔距允许偏差±1.0mm,孔轴与玻璃平面垂直度允许偏差±0.2°。孔洞边缘距板边间距大于或等于板厚度的2倍且不小于孔径。位于玻璃面板角部的钻孔，孔边缘至玻璃面板角部顶点的距离不小于4t。玻璃面板短边长度不小于8t。②PVB夹胶玻璃内层玻璃6-12mm，外层玻璃厚8-15mm，且外层夹胶玻璃厚度最小为8mm（当风力很小而且幕墙高度较低时酌情使用），夹胶玻璃最大分格尺寸不宜超过节2m×3m，如经特殊处理或有特殊要求，在采取相应安全措施后可以适当放宽。采用夹层玻璃应采用聚乙烯醇缩丁醛（PVB）胶片干1法加工合成技术，且胶片厚度不得小于0.76mm。③有保温、隔热要求的建筑物，幕墙玻璃宜采用中空玻璃。中空玻璃应采用硅酮结构胶粘结和丁基腻子密封，干燥剂应采用专门设备装填。中空玻璃打孔后，为防止惰性气体外泄，在玻璃开孔周围垫入一环状金属垫圈，并在金属垫圈与玻璃交接处用聚异丁烯橡胶片保证密封。④单片玻璃的磨边垂直度偏差不宜超过玻璃厚度的20%。⑤在施工现场中，玻璃应存放在无雨、无雾、无震荡冲击和避免光照的地方，以避免玻璃破损或玻璃表面出现彩虹，特别要注意玻璃固定孔不能作为搬动玻璃的把手，起吊玻璃在玻璃重量允许前提下最好使用真空吸盘。⑥玻璃板块的周边必须按设计要求进行机械磨边、倒角、倒棱等精加工处理。玻璃板块边缘不得出现爆边、缺角等缺陷。磨边后玻璃板块尺寸偏差(mm)应符合下表要求。项目a≤25002500
