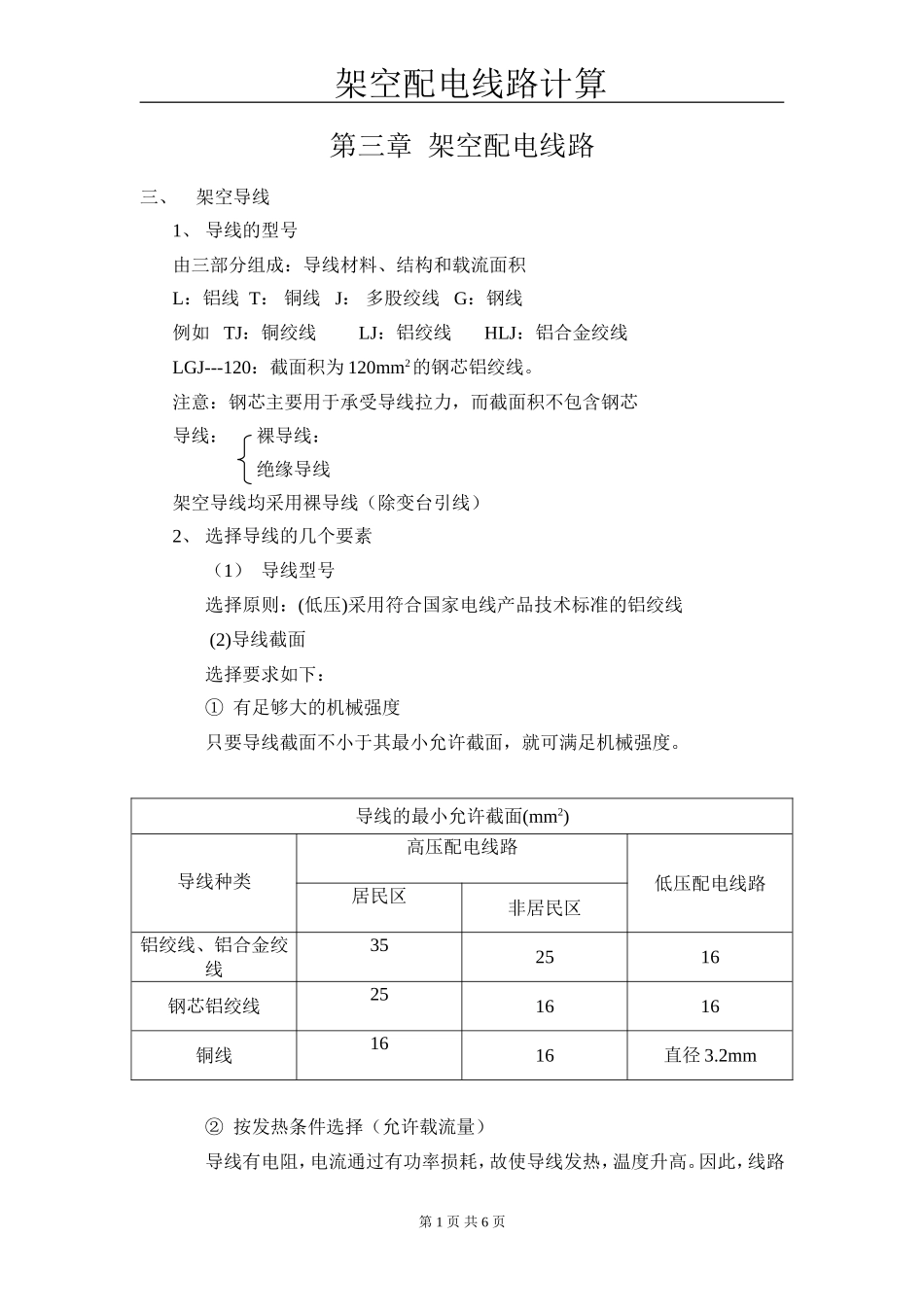

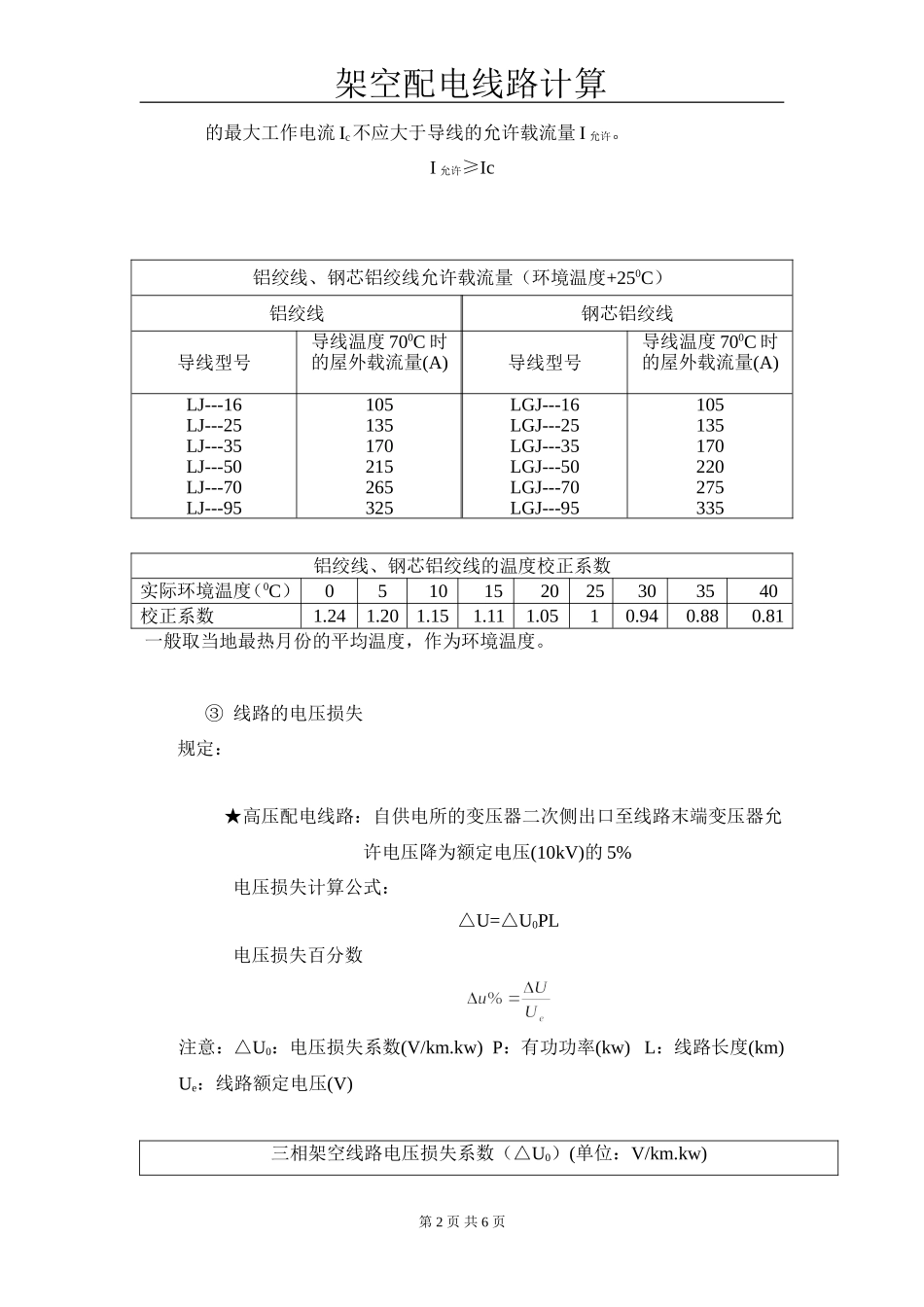

架空配电线路计算第三章架空配电线路三、架空导线1、导线的型号由三部分组成：导线材料、结构和载流面积L：铝线T：铜线J：多股绞线G：钢线例如TJ：铜绞线LJ：铝绞线HLJ：铝合金绞线LGJ---120：截面积为120mm2的钢芯铝绞线。注意：钢芯主要用于承受导线拉力，而截面积不包含钢芯导线：裸导线：绝缘导线架空导线均采用裸导线（除变台引线）2、选择导线的几个要素（1）导线型号选择原则：(低压)采用符合国家电线产品技术标准的铝绞线(2)导线截面选择要求如下：①有足够大的机械强度只要导线截面不小于其最小允许截面，就可满足机械强度。导线的最小允许截面(mm2)导线种类高压配电线路低压配电线路居民区非居民区铝绞线、铝合金绞线352516钢芯铝绞线251616铜线1616直径3.2mm②按发热条件选择（允许载流量）导线有电阻，电流通过有功率损耗，故使导线发热，温度升高。因此，线路第1页共6页架空配电线路计算的最大工作电流Ic不应大于导线的允许载流量I允许。I允许≥Ic铝绞线、钢芯铝绞线的温度校正系数实际环境温度（0C）0510152025303540校正系数1.241.201.151.111.0510.940.880.81一般取当地最热月份的平均温度，作为环境温度。③线路的电压损失规定：★高压配电线路：自供电所的变压器二次侧出口至线路末端变压器允许电压降为额定电压(10kV)的5%电压损失计算公式：△U=△U0PL电压损失百分数注意：△U0：电压损失系数(V/km.kw)P：有功功率(kw)L：线路长度(km)Ue：线路额定电压(V)三相架空线路电压损失系数（△U0）(单位：V/km.kw)第2页共6页铝绞线、钢芯铝绞线允许载流量（环境温度+250C）铝绞线钢芯铝绞线导线型号导线温度700C时的屋外载流量(A)导线型号导线温度700C时的屋外载流量(A)LJ---16LJ---25LJ---35LJ---50LJ---70LJ---95105135170215265325LGJ---16LGJ---25LGJ---35LGJ---50LGJ---70LGJ---95105135170220275335架空配电线路计算线路额定电压Ue（kV）导线型号导线每公里重量（kg/km）单位阻抗（Ω/km）功率因数（cosφ）电阻电抗0.850.80.750.70.650.38LJ--16441.980.3765.825.956.086.226.37LJ--25681.280.3633.964.094.224.354.49TJ--161431.200.3763.773.904.034.174.32TJ--252200.740.3732.542.662.792.923.0610LJ--16441.980.3980.2230.2280.2330.2380.244LJ--25681.280.3850.1520.1570.1620.1670.173LJ--35950.920.3750.1150.1200.1250.1300.136LJ--501360.640.3630.08650.09120.0960.1010.106LJ--1203220.270.3320.04760.05790.05630.06090.065835LGJ--35LJ--50例1、有一条10kV配电线路，全长12km，采用的导线是LJ—35，线路末端有功功率P=450kw，cosφ=0.8。试求这条线路电压损失是多少？电压损失的百分数是多少？（电压损失系数0.120v/kw.km）解：电压损失电压损失的百分数★低压配电线路：自配电变压器二次侧出口至线路末端允许电压降不应大于额定电压(220、380V)的的4%（农村的7%）由于低压配电线路的电阻相对较大，电抗的作用很小可以忽略，所以公式可以简化为：第3页共6页架空配电线路计算由此可以选择导线截面注意：△u电压损失百分数的数值（如电压损失百分数5%时，取5）；S：导线的截面(mm2)；C：电压损失计算常数：M=PL：负荷矩（kW.M）电压损失计算常数C电压配电方式铜线铝线三相四线制380/220V7746单相制220V12.97.7例2、某村在距离配电变压器500米处，新建一个粮食加工厂，装机容量是10kw。若要求电压损失不超过7%，问应选用什么规格的铝裸导线？（电压损失计算常数为47）解：负荷矩M=PL=5000(kw.m)选用LJ---16导线可以满足要求④按经济电流密度选择导线截面（J）注意：高压配电线路的导线截面应按经济电流密度选择，经济电流密度J：既考虑线路运行的电能损耗，又考虑线路建设投资等方面经济效益，而确定导线截面电流密度。按J选择的截面称作经济截面S经济：注意：只适用于高压线路。我国规定的导线经济电流密度J(A/mm2)线路类别导线材料年最大负荷利用小时第4页共6页架空配电线路计算3000h以下3000～5000h5000h以上架空线路铝1.651.150.90铜3.002.251.75(4)架空配电线路选择导线方法●高压线路：按经济电流密度选择导线截面●低压线路：低压动力线路：先...
