井下1285水泵房设备安装施工组织措施VIP免费

井下1285水泵房设备安装施工组织措施_第1页
1/14
井下1285水泵房设备安装施工组织措施_第2页
2/14
井下1285水泵房设备安装施工组织措施_第3页
3/14

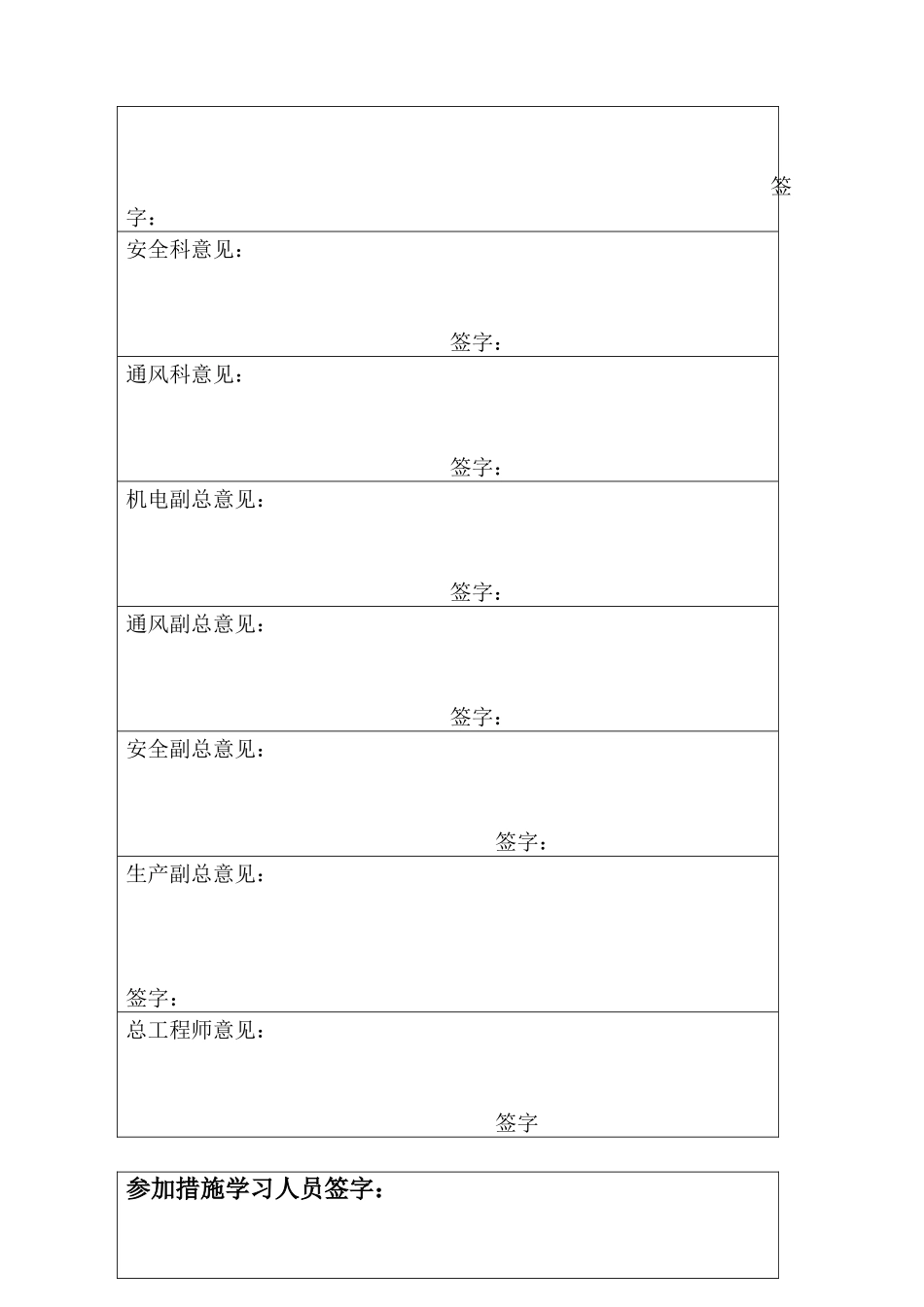

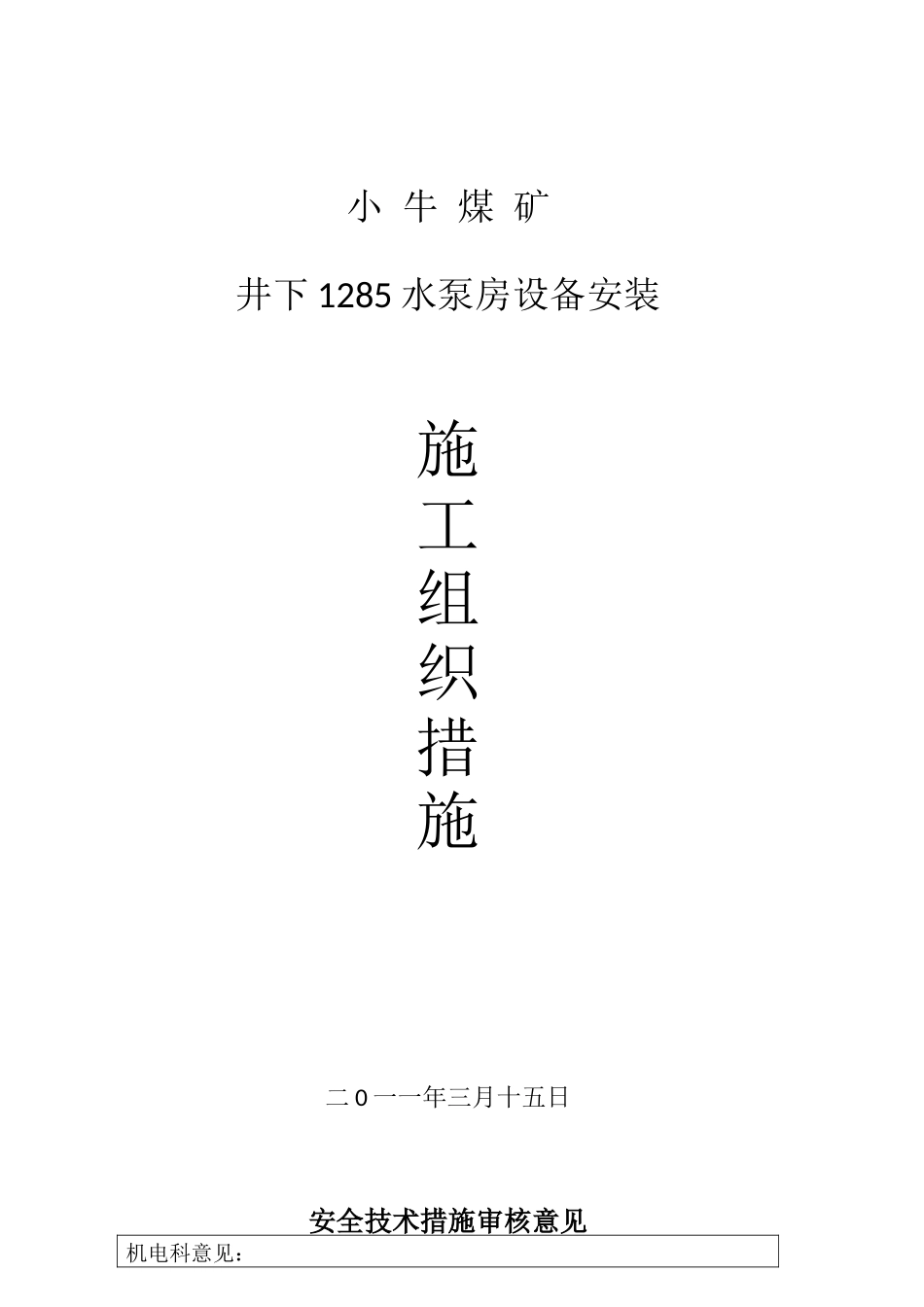

小牛煤矿井下1285水泵房设备安装施工组织措施二0一一年三月十五日安全技术措施审核意见机电科意见:签字:安全科意见:签字:通风科意见:签字:机电副总意见:签字:通风副总意见:签字:安全副总意见:签字:生产副总意见:签字:总工程师意见:签字参加措施学习人员签字:施工组织设计1.编制依据1.1小牛煤矿井下变电所设备安装工程安装施工图及施工合同。1.2现场施工条件。1.3国家《煤矿安全规程》。2.工程概况2.1工程简介:小牛煤矿井下变电所设备安装工程:为井下安装。合同工期为:2011.03.15~2011.04.28。2.2工程量:水泵DF120-50×23台防爆电动机YB2-250M-2,55KW3台矿用隔爆型真空电磁起动器QBZ-120/6603台闸阀\逆止阀及环形管路1套2.3施工条件:设备在地面用平板汽车进行运输,井下施工现场用轨道平板矿车进行运输。3.施工准备工作3.1根据本工程的特点需要安装钳工6人,电工2人,起重工6人,吊车司机2人,平板汽车司机1人,绞车司机1人,打点工1人,普工5人,瓦检员1人。在施工现场靠人力进行搬运时,应根据每样零配件按每人30kg计算。公司将认真组织好劳动力,各工种互相合作,提高劳动力。3.2施工机构:工程负责人:彭德君;技术负责人:刘根泉;现场施工负责人:施新华;现场安全负责人:施新华5.1施工进度计划日期分部工程名称2011年03月2011年04月15-3101-0203-2324-28设备运输3.3技术准备工作3.3.1施工人员首先应认真审查施工安装图纸及有关资料,若有疑难处,及时与技术人员联系,取得明确答复。3.3.2施工前技术人员要对施工班组进行详细的技术交底,并做好签字记录。3.3.3施工前测量与放线:施工前要进行测量、放线,检查水泵基础是否符合安装要求。3.4施工机具与材料的准备:根据工程特点提出机具与材料计划表。3.5开工前给施工人员培训有关煤矿安全知识。4.施工方案4.1设备运输:第一段:地面运输从水泵堆放点运至井口,此段运输用吊将设备吊装在平板汽车上,放置平稳,绑扎牢固后,汽车沿运输路线开至井口;入井运输从井口运至井底水泵房,此段运输用平板矿车运输。4.2设备安装:采用人工就位安装。5.施工进度计划该工程工期为40天,其中设备运输15天,设备安装20天,设备调试5天。施工进度计划和材料机具计划和劳动量计划如下:5.1施工进度计划设备安装设备调试5.2主要施工机具计划序号名称型号单位数量备注1葫芦5T台82千斤顶5T台65.3劳动力计划用量,见劳动力用量动态图人数2520103.153.314.24.244.28月份6、施工技术6.1垫铁、基础螺栓和二次灌浆a、垫铁的材料必须符合设计和规范要求,严禁有裂缝。b、垫铁组在能放稳和不影响灌浆的情况下,宜靠近基础螺栓。c、相邻两垫铁组间的距离宜为500-1000mm。d、每一组垫铁宜减少垫铁的块数,一般不超过三层(斜垫铁成对使用视为一层)并应将各垫铁相互焊牢。e、设备找平后,垫铁应露出设备底座底面边缘,平垫铁应露出10-30mm,斜垫铁应露出10-50mm。f、基础螺丝的材质、规格和数量必须符合设计要求。、基础螺栓拧紧后,螺栓应露出螺母、设备安装前,混凝土基础二次灌浆得应剁成麻面,放置垫铁部位,垫铁与基础面应接触良好,并在灌浆前用水冲洗干净。、设备机座在二次灌浆时,必须捣固紧实,基础螺丝严禁产生歪斜。二次灌浆所用砼的强度等级应比基础砼强度等级高一级。.2机体安装、机体纵横向水平度严禁超过、机体就位时用机体上的吊环进行吊装。.3电气设备安装、高压防爆开关绝缘试验:绝缘电阻:提升杆不低于、防爆电器的隔爆面应完整、无锈,结合面粗糙度符合产品规定,防锈措施良好,接线、密封良好,闭锁装置齐全、可靠,螺栓、垫圈齐全紧固,间隙符合规定。、高压瓷件表面严禁有裂纹、缺损和瓷釉损坏等缺陷,绝缘部件完好。、送电试运行必须达到、防爆电器安装位置正确,放置平稳。、高压防爆开关电缆接线器糙度不大于、高压防爆开关操作机构灵活、可靠。.4试运转.4.1试运转前的准备、测量电机绕组绝缘电阻,最低绝缘电阻为、检查电机转向是否正确。.4.2试运转应符合下列条件、设备各运动部件无异常声音,否则应立即停车。、设备各连接部件无松动现象,无漏气、漏油及漏水现象。、泵的安全保护装置灵...
