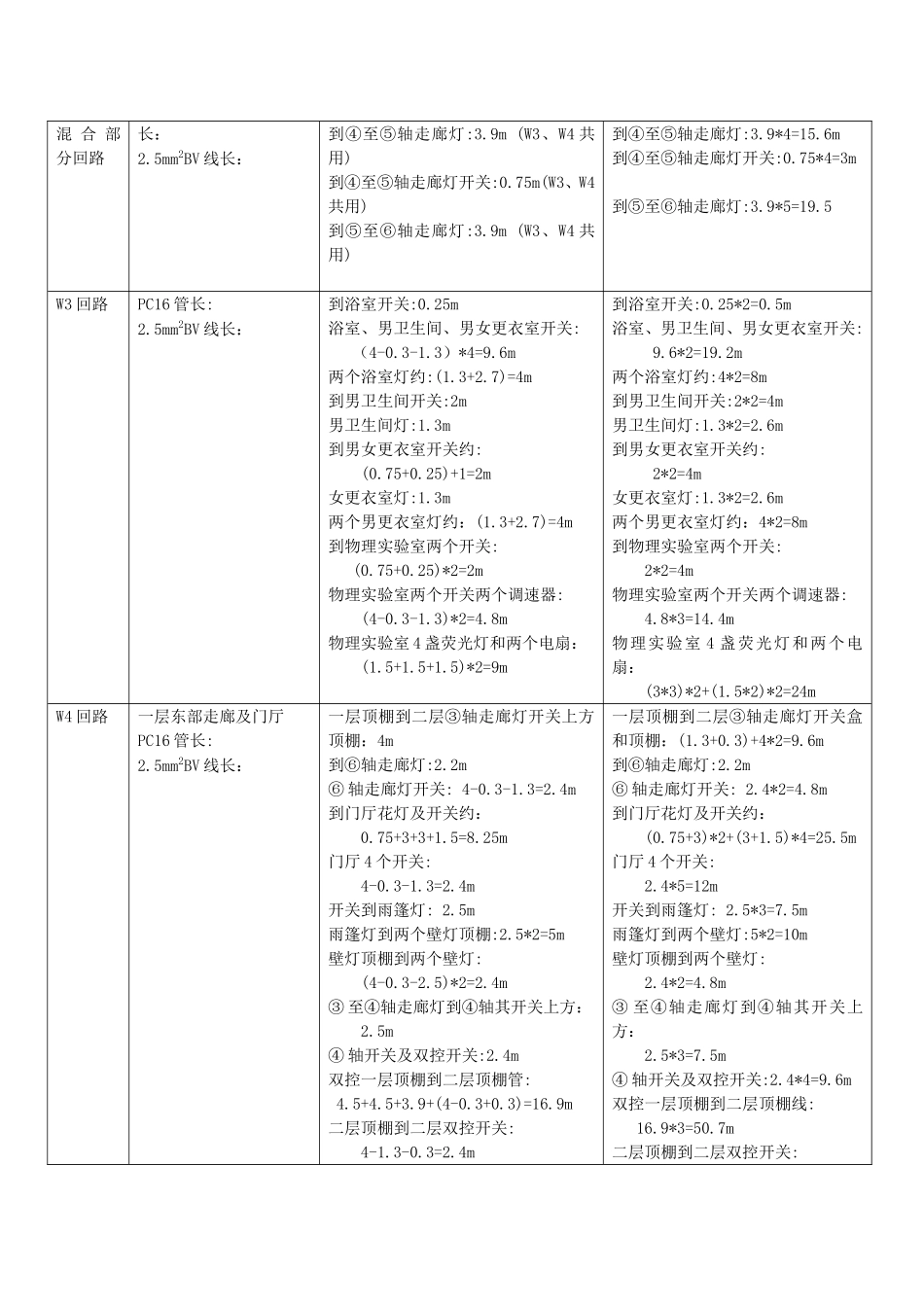

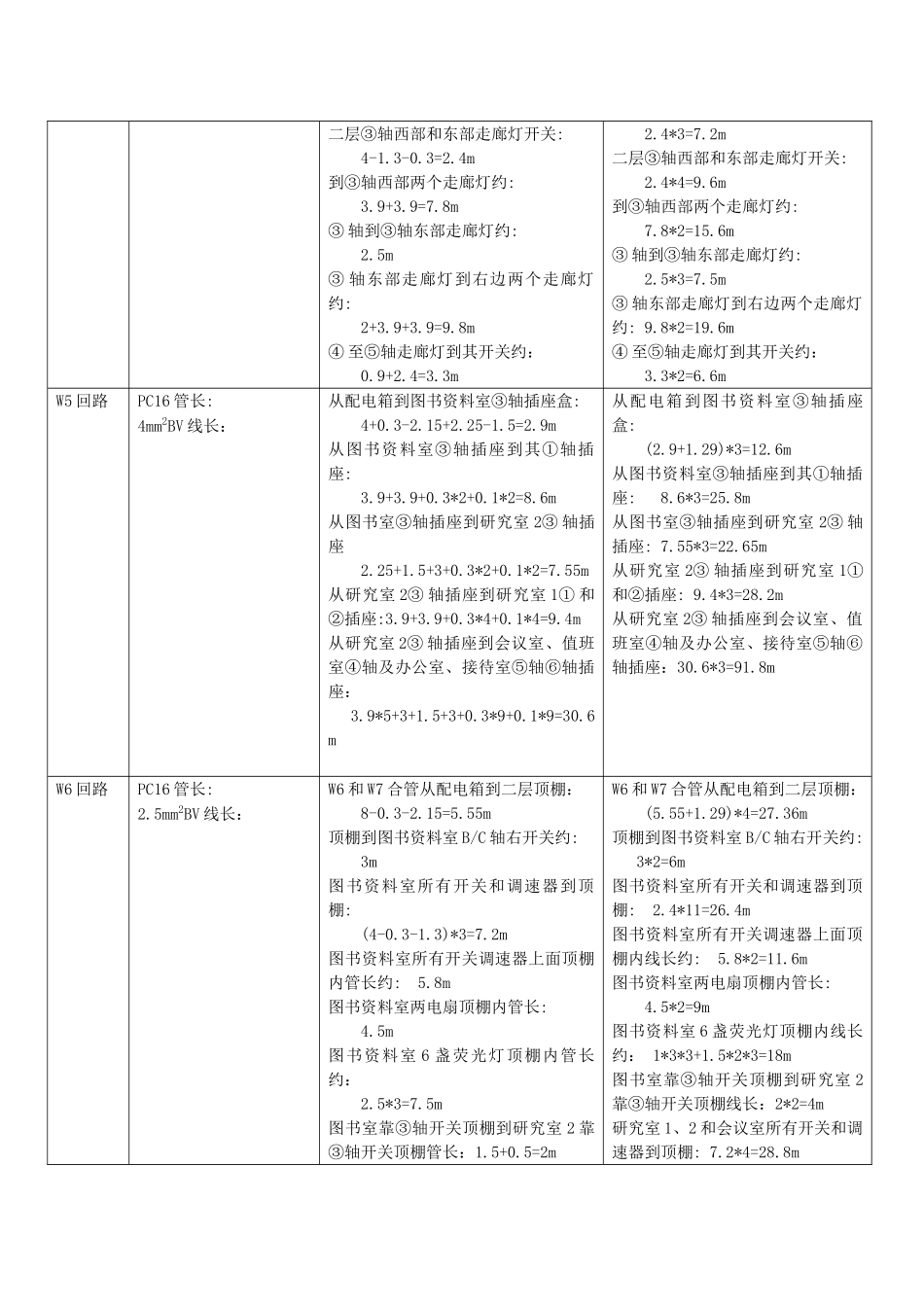

《电气工程识图与施工工艺》(第二版)重庆大学出版社,主编:赵宏家某办公科研楼照明工程图,书P91—92,图3.2---图3.3以下为按实际导线敷设走向配管配线名称配套说明管材线材接户线碟式绝缘子4个支架角钢L50*51.7m扁钢40*42.08mDN50镀锌钢管4.25m角钢:1100+600=1700mm扁钢:(200+60)*8=2080mm钢管:3+0.15+3.25-2.15=4.25m16mm2BLV导线:(4.25+1.5+1.29)*4=28.16m接地保护线接地线:扁钢25*4或圆钢Q1017.3m接地极L50*57.5m接地极:2.5m/根*3=7.5m接地线(到横担):10+2+3*0.6+3.5=17.3m接地线(在配电箱):10+2+3*0.6+3+1.4=18.2mW1回路DN20焊接钢管37.2mBV-500-4mm2153.96m插座1:1.4-0.3+3-2.25=1.85m插座2:3.9+2*0.3+2*0.1=4.7m插座3:2.25+1.5+2*0.3+2*0.1=4.55m插座4:6+2*0.3+2*0.1=6.8m插座5:3.9*3+2*0.3+2*0.1=12.5m插座6:6+2*0.3+2*0.1=6.8m插座1:(1.85+1.29)*4=12.56m插座2:4.7*4=18.8m插座3:4.55*4=18.2m插座4:6.8*4=27.2m插座5:12.5*4=50m插座6:6.8*4=27.2mW2回路W2、W3、W4合路穿管PC20管长:2.85mPC16管长:41.25m2.5mm2BV线长:142.33m合路管:4-2.15-0.3+1.5-0.2=2.85m走廊灯开关:4-0.3-1.3=2.4m到走廊灯开关盒:2.2m到化学实验室右开关:0.75+0.25=1m化学实验室右开关:4-0.3-1.3=2.4m化学实验室右防爆灯:4.5m到分析室开关:0.75+0.25=1m分析室开关:4-0.3-1.3=2.4m到分析室荧光灯:2m到①.②轴走廊灯:3.9m到危险品仓库开关:0.75+0.25=1m危险品仓库开关:4-0.3-1.3=2.4m到危险品仓库防爆灯:2.25m到化学实验室左开关:0.75+0.25=1m化学实验室左开关:4-0.3-1.3=2.4m化学实验室左防爆灯:4.5m到①轴左走廊灯:2.5m到①轴左走廊灯开关:0.75+0.25=1m①轴左走廊灯开关:4-0.3-1.3=2.4m合路管线:(2.85+1.29)*7=28.98m走廊灯开关线长:2.4*2=4.8m到走廊灯开关盒:2.2*4=8.8m到化学实验室右开关:1*3=3m化学实验室右开关:2.4*2=4.8m化学实验室右防爆灯:4.5*3=13.5m到分析室开关:1*2=2m分析室开关:2.4*3=7.2m到分析室荧光灯:2*3=6m到①.②轴走廊灯:3.9*4=15.6m到危险品仓库开关:1*3=3m危险品仓库开关:2.4*2=4.8m到危险品仓库防爆灯:2.25*3=6.75m到化学实验室左开关:1*3=3m化学实验室左开关:2.4*2=4.8m化学实验室左防爆灯:4.5*3=13.5m到①轴左走廊灯:2.5*2=5m到①轴左走廊灯开关:1*2=2m①轴左走廊灯开关:2.4*2=4.8mW3与W4W3、W4合路穿管PC16管到③至④轴走廊灯:2m(W3、W4共用)到③至④轴走廊灯:2*4=8m材料混合部分回路长:2.5mm2BV线长:到④至⑤轴走廊灯:3.9m(W3、W4共用)到④至⑤轴走廊灯开关:0.75m(W3、W4共用)到⑤至⑥轴走廊灯:3.9m(W3、W4共用)到④至⑤轴走廊灯:3.9*4=15.6m到④至⑤轴走廊灯开关:0.75*4=3m到⑤至⑥轴走廊灯:3.9*5=19.5W3回路PC16管长:2.5mm2BV线长:到浴室开关:0.25m浴室、男卫生间、男女更衣室开关:(4-0.3-1.3)*4=9.6m两个浴室灯约:(1.3+2.7)=4m到男卫生间开关:2m男卫生间灯:1.3m到男女更衣室开关约:(0.75+0.25)+1=2m女更衣室灯:1.3m两个男更衣室灯约:(1.3+2.7)=4m到物理实验室两个开关:(0.75+0.25)*2=2m物理实验室两个开关两个调速器:(4-0.3-1.3)*2=4.8m物理实验室4盏荧光灯和两个电扇:(1.5+1.5+1.5)*2=9m到浴室开关:0.25*2=0.5m浴室、男卫生间、男女更衣室开关:9.6*2=19.2m两个浴室灯约:4*2=8m到男卫生间开关:2*2=4m男卫生间灯:1.3*2=2.6m到男女更衣室开关约:2*2=4m女更衣室灯:1.3*2=2.6m两个男更衣室灯约:4*2=8m到物理实验室两个开关:2*2=4m物理实验室两个开关两个调速器:4.8*3=14.4m物理实验室4盏荧光灯和两个电扇:(3*3)*2+(1.5*2)*2=24mW4回路一层东部走廊及门厅PC16管长:2.5mm2BV线长:一层顶棚到二层③轴走廊灯开关上方顶棚:4m到⑥轴走廊灯:2.2m⑥轴走廊灯开关:4-0.3-1.3=2.4m到门厅花灯及开关约:0.75+3+3+1.5=8.25m门厅4个开关:4-0.3-1.3=2.4m开关到雨篷灯:2.5m雨篷灯到两个壁灯顶棚:2.5*2=5m壁灯顶棚到两个壁灯:(4-0.3-2.5)*2=2.4m③至④轴走廊灯到④轴其开关上方:2.5m④轴开关及双控开关:2.4m双控一层顶棚到二层顶棚管:4.5+4.5+3.9+(4-0.3+0.3)=16.9m二层顶棚到二层双控开关:4-1.3-0.3=2.4m一层顶棚到二层③轴走廊灯开关盒和顶...
