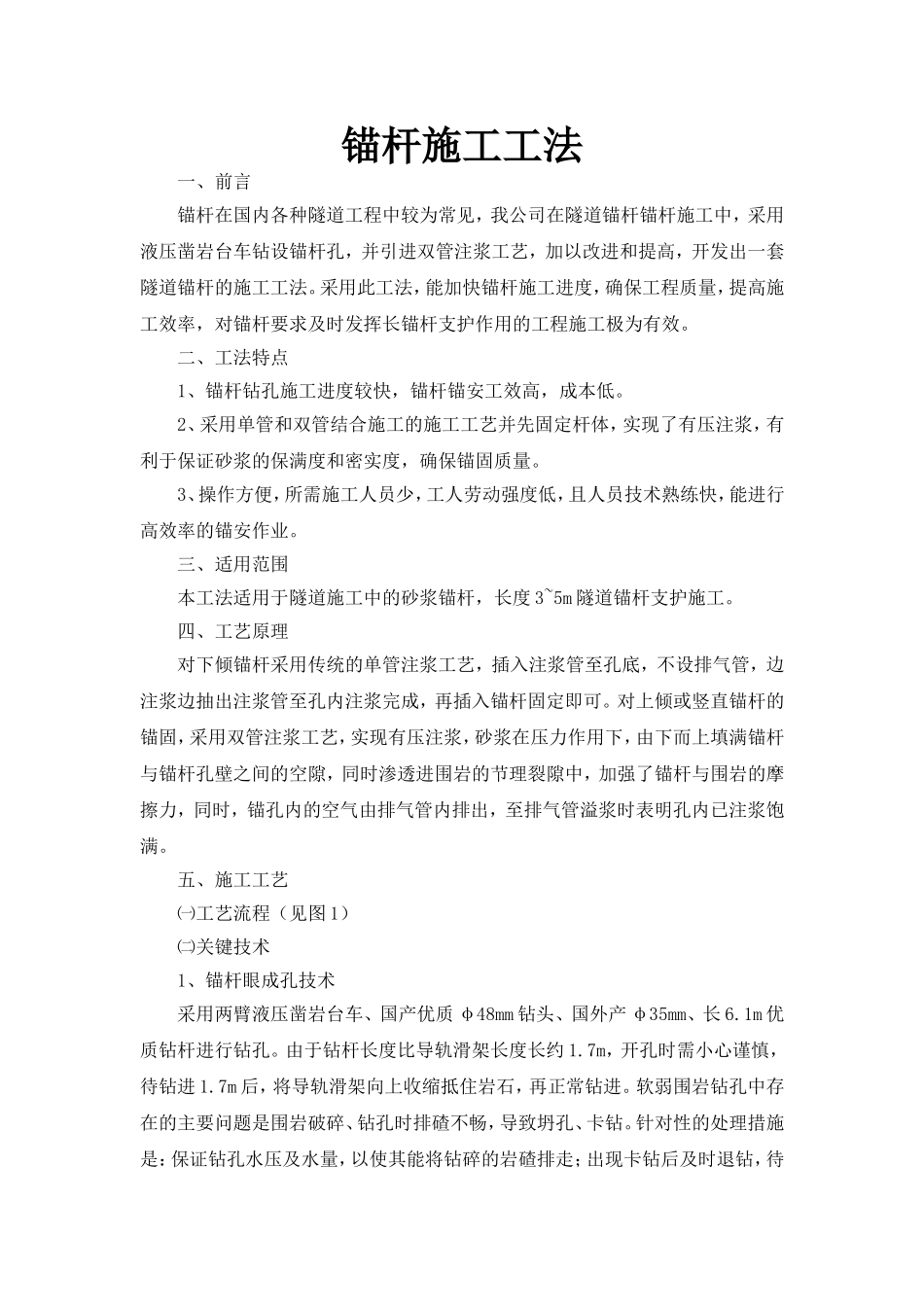

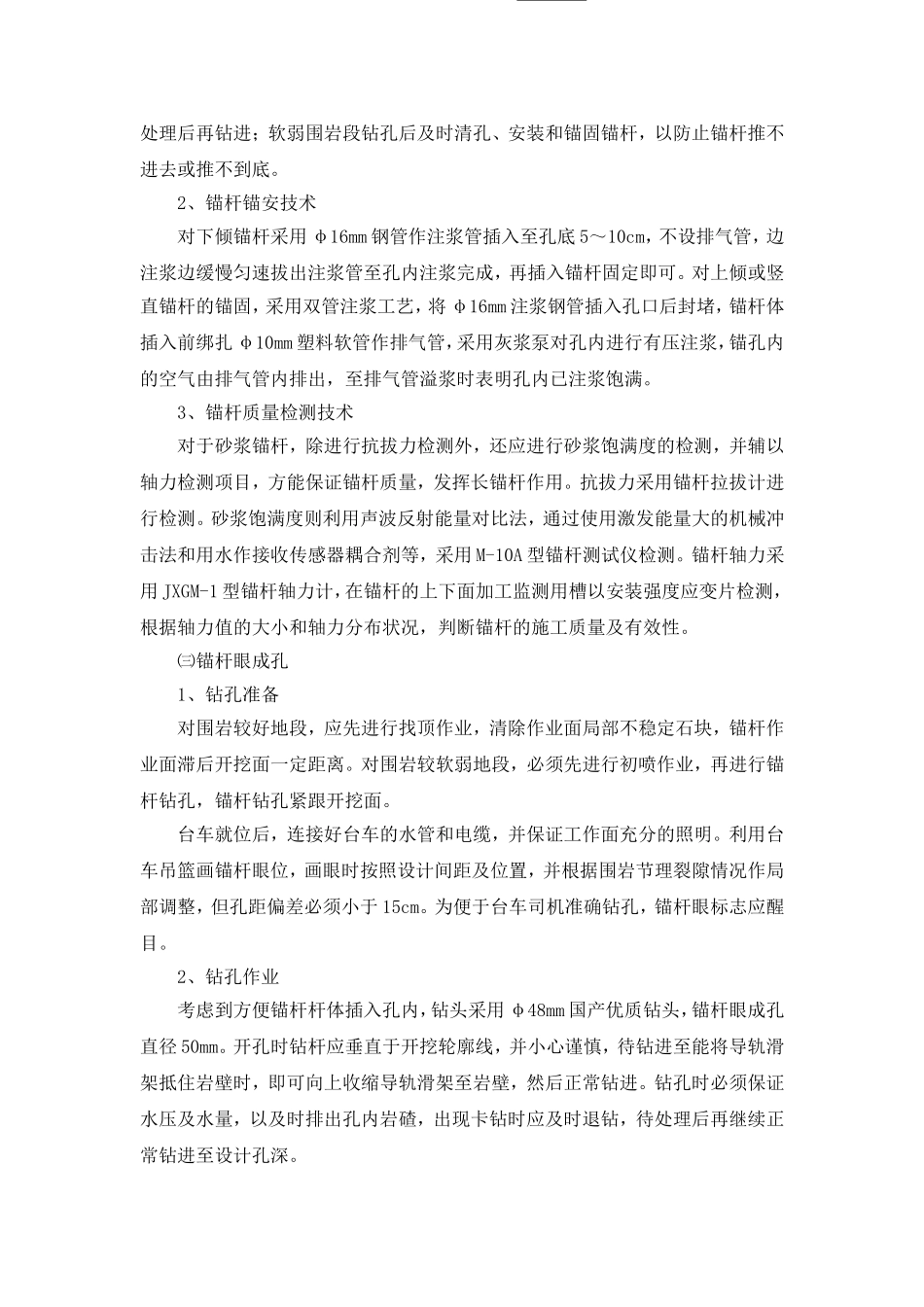

锚杆施工工法一、前言锚杆在国内各种隧道工程中较为常见，我公司在隧道锚杆锚杆施工中，采用液压凿岩台车钻设锚杆孔，并引进双管注浆工艺，加以改进和提高，开发出一套隧道锚杆的施工工法。采用此工法，能加快锚杆施工进度，确保工程质量，提高施工效率，对锚杆要求及时发挥长锚杆支护作用的工程施工极为有效。二、工法特点1、锚杆钻孔施工进度较快，锚杆锚安工效高，成本低。2、采用单管和双管结合施工的施工工艺并先固定杆体，实现了有压注浆，有利于保证砂浆的保满度和密实度，确保锚固质量。3、操作方便，所需施工人员少，工人劳动强度低，且人员技术熟练快，能进行高效率的锚安作业。三、适用范围本工法适用于隧道施工中的砂浆锚杆，长度3~5m隧道锚杆支护施工。四、工艺原理对下倾锚杆采用传统的单管注浆工艺，插入注浆管至孔底，不设排气管，边注浆边抽出注浆管至孔内注浆完成，再插入锚杆固定即可。对上倾或竖直锚杆的锚固，采用双管注浆工艺，实现有压注浆，砂浆在压力作用下，由下而上填满锚杆与锚杆孔壁之间的空隙，同时渗透进围岩的节理裂隙中，加强了锚杆与围岩的摩擦力，同时，锚孔内的空气由排气管内排出，至排气管溢浆时表明孔内已注浆饱满。五、施工工艺㈠工艺流程（见图1）㈡关键技术1、锚杆眼成孔技术采用两臂液压凿岩台车、国产优质φ48mm钻头、国外产φ35mm、长6.1m优质钻杆进行钻孔。由于钻杆长度比导轨滑架长度长约1.7m，开孔时需小心谨慎，待钻进1.7m后，将导轨滑架向上收缩抵住岩石，再正常钻进。软弱围岩钻孔中存在的主要问题是围岩破碎、钻孔时排碴不畅，导致坍孔、卡钻。针对性的处理措施是：保证钻孔水压及水量，以使其能将钻碎的岩碴排走；出现卡钻后及时退钻，待处理后再钻进；软弱围岩段钻孔后及时清孔、安装和锚固锚杆，以防止锚杆推不进去或推不到底。2、锚杆锚安技术对下倾锚杆采用φ16mm钢管作注浆管插入至孔底5～10cm，不设排气管，边注浆边缓慢匀速拔出注浆管至孔内注浆完成，再插入锚杆固定即可。对上倾或竖直锚杆的锚固，采用双管注浆工艺，将φ16mm注浆钢管插入孔口后封堵，锚杆体插入前绑扎φ10mm塑料软管作排气管，采用灰浆泵对孔内进行有压注浆，锚孔内的空气由排气管内排出，至排气管溢浆时表明孔内已注浆饱满。3、锚杆质量检测技术对于砂浆锚杆，除进行抗拔力检测外，还应进行砂浆饱满度的检测，并辅以轴力检测项目，方能保证锚杆质量，发挥长锚杆作用。抗拔力采用锚杆拉拔计进行检测。砂浆饱满度则利用声波反射能量对比法，通过使用激发能量大的机械冲击法和用水作接收传感器耦合剂等，采用M-10A型锚杆测试仪检测。锚杆轴力采用JXGM-1型锚杆轴力计，在锚杆的上下面加工监测用槽以安装强度应变片检测，根据轴力值的大小和轴力分布状况，判断锚杆的施工质量及有效性。㈢锚杆眼成孔1、钻孔准备对围岩较好地段，应先进行找顶作业，清除作业面局部不稳定石块，锚杆作业面滞后开挖面一定距离。对围岩较软弱地段，必须先进行初喷作业，再进行锚杆钻孔，锚杆钻孔紧跟开挖面。台车就位后，连接好台车的水管和电缆，并保证工作面充分的照明。利用台车吊篮画锚杆眼位，画眼时按照设计间距及位置，并根据围岩节理裂隙情况作局部调整，但孔距偏差必须小于15cm。为便于台车司机准确钻孔，锚杆眼标志应醒目。2、钻孔作业考虑到方便锚杆杆体插入孔内，钻头采用φ48mm国产优质钻头，锚杆眼成孔直径50mm。开孔时钻杆应垂直于开挖轮廓线，并小心谨慎，待钻进至能将导轨滑架抵住岩壁时，即可向上收缩导轨滑架至岩壁，然后正常钻进。钻孔时必须保证水压及水量，以及时排出孔内岩碴，出现卡钻时应及时退钻，待处理后再继续正常钻进至设计孔深。钻眼时严格控制钻孔深度及孔向、开孔偏差，一般要求孔深只能超、不能欠，且最大偏差不得大于5cm。锚杆孔向应垂直于开挖轮廓线，方向偏差Δθ<2%[θ]。如台车不能按设计角度或长度钻孔时，应及时调整台车位置。锚杆孔开孔时应按所画位置，其偏差Δd<10cm。锚杆钻孔完成后应进行检查，如不符合设计或规范要求，必须及时采取补救措施，重新钻孔或加深锚杆孔等。3清孔清孔质量直接影响着锚杆的锚固力，是决定锚杆锚固...
