液压缸设计过程VIP免费

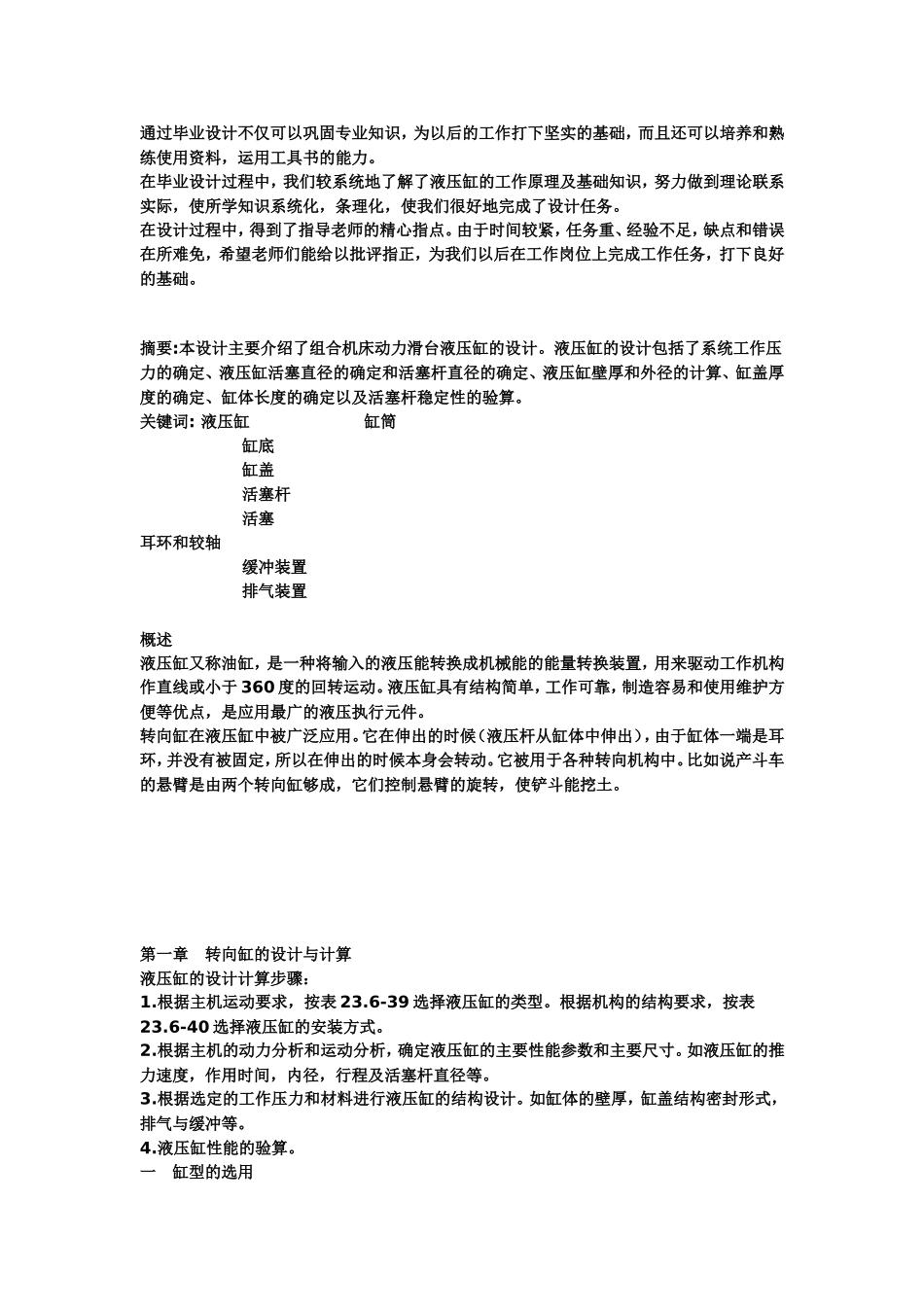

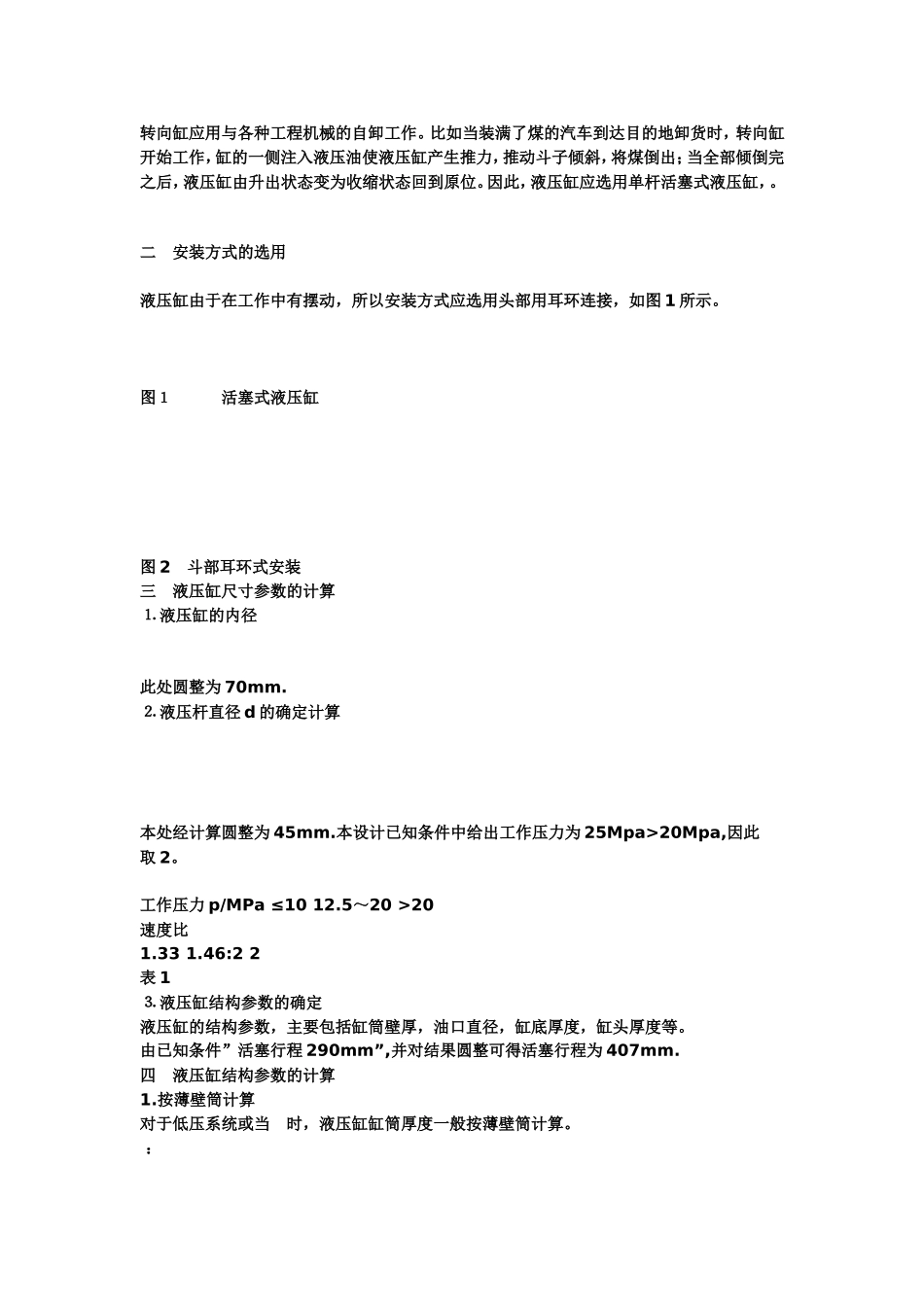

毕业设计（论文）任务书第1页毕业设计（论文）题目：WZ30-25转向缸的设计毕业设计（论文）要求及原始数据（资料）：公称压力P1=25MPa活塞工作推力F1=80KN活塞退回时拉力F2=40KN活塞行程29mm毕业设计（论文）主要内容：液压缸及主要零件的设计学生应交出的设计文件（论文）：1、设计说明书一份2、液压缸装配图一张3、零件图四张主要参考文献（资料）：1、机床设计手册2、液压元件林建亚，何存兴主北京：机械工业出版社。19903、液压工程手册雷天觉主编北京：机械工业出版社。19904、锻压机械液压传动杨宝光主编北京：机械工业出版社。19855、公差与配合姚云英主编北京：机械工业出版社。20036、机床液压传动龙章宏甲主编北京：机械工业出版社。1987专业班级机电一体化班学生要求设计（论文）工作起止日期2007、3---2007、6、指导教师签字＿＿＿＿＿＿＿＿＿日期＿＿＿＿教研室主任审查签字＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿系主任批准签字＿＿＿＿＿＿＿＿＿＿＿＿＿日期＿＿＿＿前言毕业设计是培养学生综合运用本专业所学的基础理论知识和专业知识来分析，解决实际问题的能力的重要教学环节，是对三年所学知识的复习与巩固。通过毕业设计不仅可以巩固专业知识，为以后的工作打下坚实的基础，而且还可以培养和熟练使用资料，运用工具书的能力。在毕业设计过程中，我们较系统地了解了液压缸的工作原理及基础知识，努力做到理论联系实际，使所学知识系统化，条理化，使我们很好地完成了设计任务。在设计过程中，得到了指导老师的精心指点。由于时间较紧，任务重、经验不足，缺点和错误在所难免，希望老师们能给以批评指正，为我们以后在工作岗位上完成工作任务，打下良好的基础。摘要:本设计主要介绍了组合机床动力滑台液压缸的设计。液压缸的设计包括了系统工作压力的确定、液压缸活塞直径的确定和活塞杆直径的确定、液压缸壁厚和外径的计算、缸盖厚度的确定、缸体长度的确定以及活塞杆稳定性的验算。关键词:液压缸缸筒缸底缸盖活塞杆活塞耳环和较轴缓冲装置排气装置概述液压缸又称油缸，是一种将输入的液压能转换成机械能的能量转换装置，用来驱动工作机构作直线或小于360度的回转运动。液压缸具有结构简单，工作可靠，制造容易和使用维护方便等优点，是应用最广的液压执行元件。转向缸在液压缸中被广泛应用。它在伸出的时候（液压杆从缸体中伸出），由于缸体一端是耳环，并没有被固定，所以在伸出的时候本身会转动。它被用于各种转向机构中。比如说产斗车的悬臂是由两个转向缸够成，它们控制悬臂的旋转，使铲斗能挖土。第一章转向缸的设计与计算液压缸的设计计算步骤：1.根据主机运动要求，按表23.6-39选择液压缸的类型。根据机构的结构要求，按表23.6-40选择液压缸的安装方式。2.根据主机的动力分析和运动分析，确定液压缸的主要性能参数和主要尺寸。如液压缸的推力速度，作用时间，内径，行程及活塞杆直径等。3.根据选定的工作压力和材料进行液压缸的结构设计。如缸体的壁厚，缸盖结构密封形式，排气与缓冲等。4.液压缸性能的验算。一缸型的选用转向缸应用与各种工程机械的自卸工作。比如当装满了煤的汽车到达目的地卸货时，转向缸开始工作，缸的一侧注入液压油使液压缸产生推力，推动斗子倾斜，将煤倒出；当全部倾倒完之后，液压缸由升出状态变为收缩状态回到原位。因此，液压缸应选用单杆活塞式液压缸，。二安装方式的选用液压缸由于在工作中有摆动，所以安装方式应选用头部用耳环连接，如图1所示。图１活塞式液压缸图2斗部耳环式安装三液压缸尺寸参数的计算⒈液压缸的内径此处圆整为70mm.⒉液压杆直径d的确定计算本处经计算圆整为45mm.本设计已知条件中给出工作压力为25Mpa>20Mpa,因此取2。工作压力p/MPa≤1012.5～20>20速度比1.331.46:22表1⒊液压缸结构参数的确定液压缸的结构参数，主要包括缸筒壁厚，油口直径，缸底厚度，缸头厚度等。由已知条件”活塞行程290mm”,并对结果圆整可得活塞行程为407mm.四液压缸结构参数的计算1.按薄壁筒计算对于低压系统或当时，液压缸缸筒厚度一般按薄壁筒计算。：由上式可知缸筒壁厚为8mm,液压缸外径86mm.其中，本处材料采用锻钢，因此:...
