冷扎带钢常识VIP免费

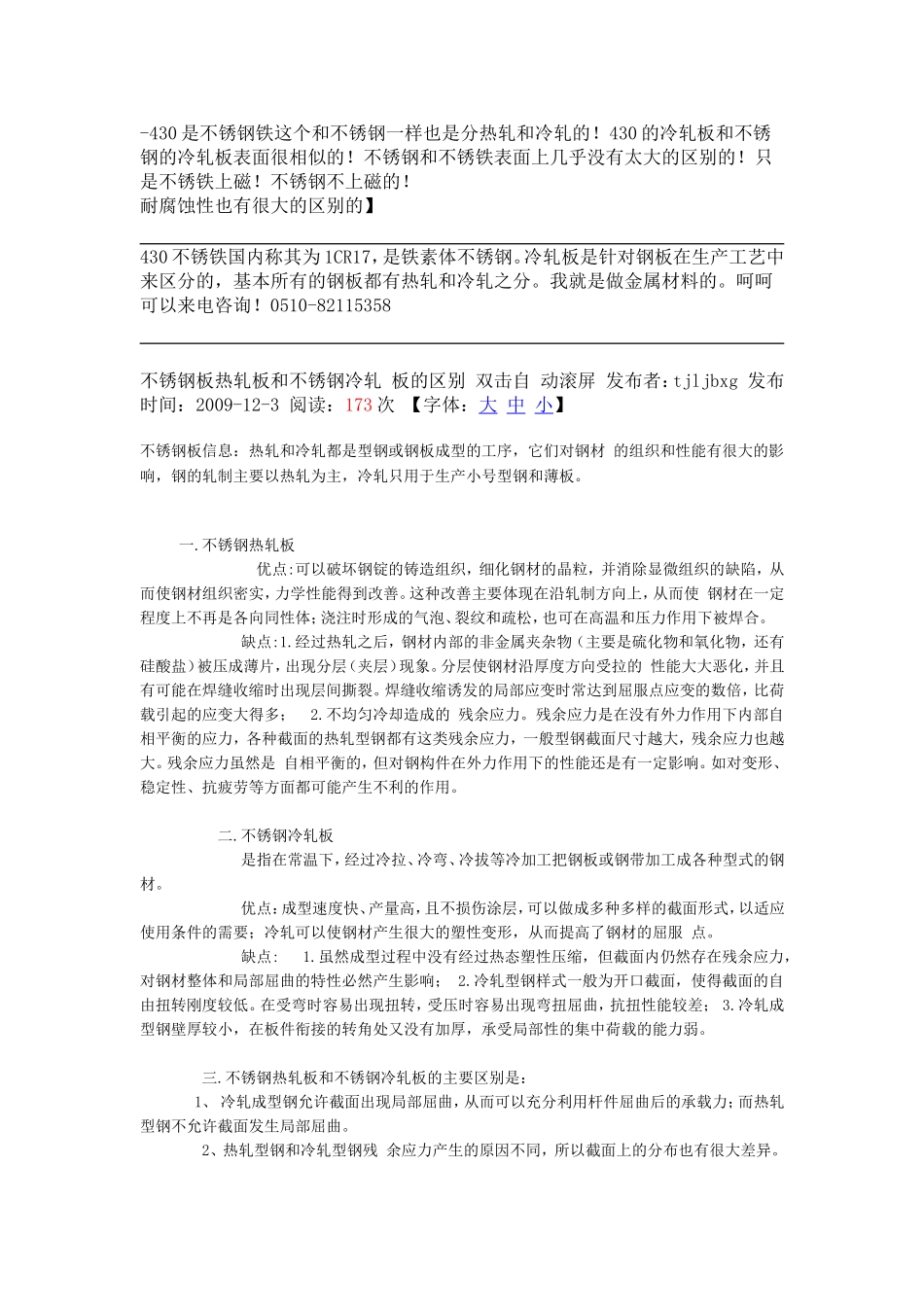

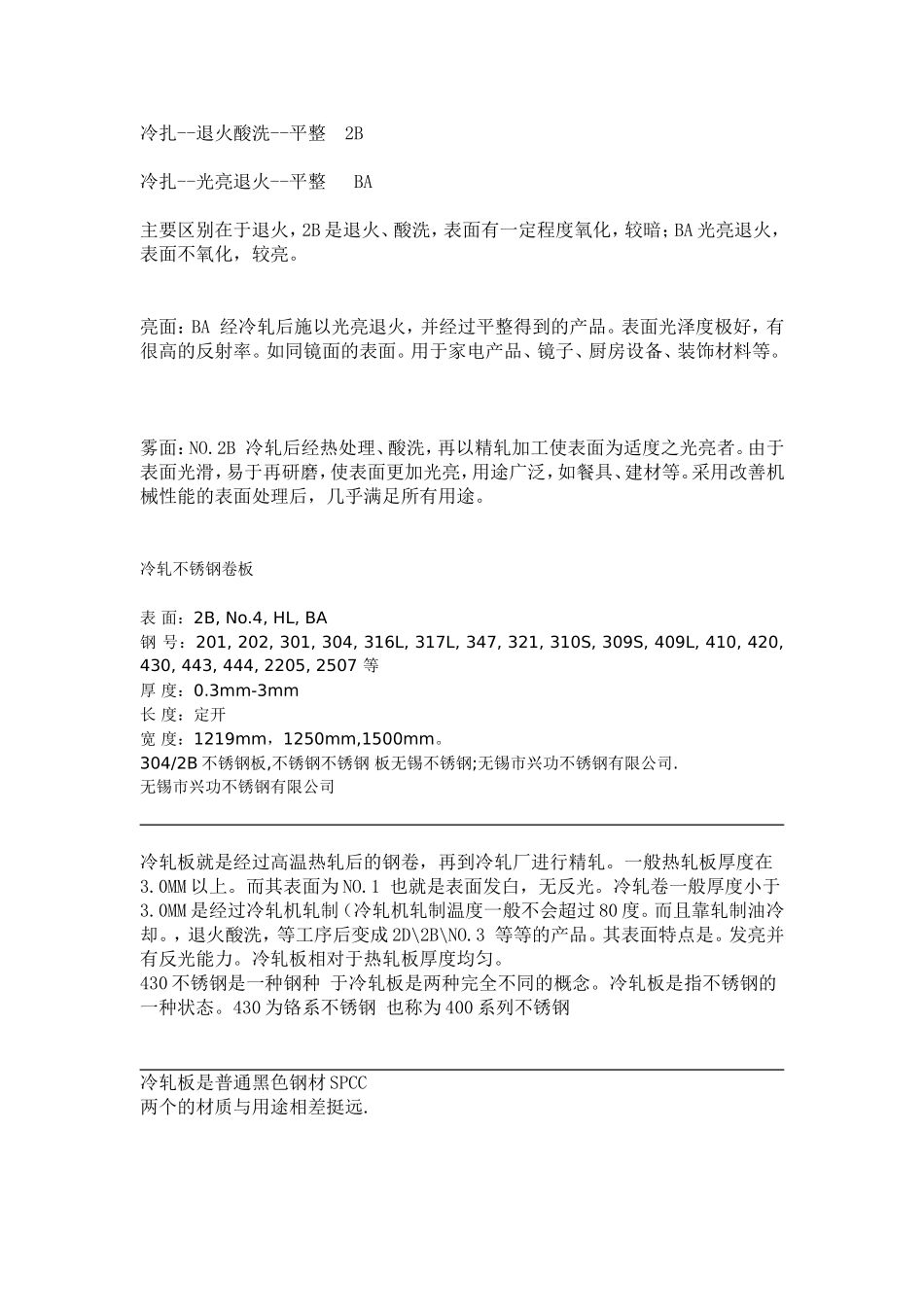

冷扎--退火酸洗--平整2B冷扎--光亮退火--平整BA主要区别在于退火，2B是退火、酸洗，表面有一定程度氧化，较暗；BA光亮退火，表面不氧化，较亮。亮面：BA经冷轧后施以光亮退火，并经过平整得到的产品。表面光泽度极好，有很高的反射率。如同镜面的表面。用于家电产品、镜子、厨房设备、装饰材料等。雾面：NO.2B冷轧后经热处理、酸洗，再以精轧加工使表面为适度之光亮者。由于表面光滑，易于再研磨，使表面更加光亮，用途广泛，如餐具、建材等。采用改善机械性能的表面处理后，几乎满足所有用途。冷轧不锈钢卷板表面：2B,No.4,HL,BA钢号：201,202,301,304,316L,317L,347,321,310S,309S,409L,410,420,430,443,444,2205,2507等厚度：0.3mm-3mm长度：定开宽度：1219mm，1250mm,1500mm。304/2B不锈钢板,不锈钢不锈钢板无锡不锈钢;无锡市兴功不锈钢有限公司.无锡市兴功不锈钢有限公司冷轧板就是经过高温热轧后的钢卷，再到冷轧厂进行精轧。一般热轧板厚度在3.0MM以上。而其表面为NO.1也就是表面发白，无反光。冷轧卷一般厚度小于3.0MM是经过冷轧机轧制（冷轧机轧制温度一般不会超过80度。而且靠轧制油冷却。，退火酸洗，等工序后变成2D\2B\NO.3等等的产品。其表面特点是。发亮并有反光能力。冷轧板相对于热轧板厚度均匀。430不锈钢是一种钢种于冷轧板是两种完全不同的概念。冷轧板是指不锈钢的一种状态。430为铬系不锈钢也称为400系列不锈钢冷轧板是普通黑色钢材SPCC两个的材质与用途相差挺远.-430是不锈钢铁这个和不锈钢一样也是分热轧和冷轧的！430的冷轧板和不锈钢的冷轧板表面很相似的！不锈钢和不锈铁表面上几乎没有太大的区别的！只是不锈铁上磁！不锈钢不上磁的！耐腐蚀性也有很大的区别的】430不锈铁国内称其为1CR17，是铁素体不锈钢。冷轧板是针对钢板在生产工艺中来区分的，基本所有的钢板都有热轧和冷轧之分。我就是做金属材料的。呵呵可以来电咨询！0510-82115358不锈钢板热轧板和不锈钢冷轧板的区别双击自动滚屏发布者：tjljbxg发布时间：2009-12-3阅读：173次【字体：大中小】不锈钢板信息：热轧和冷轧都是型钢或钢板成型的工序，它们对钢材的组织和性能有很大的影响，钢的轧制主要以热轧为主，冷轧只用于生产小号型钢和薄板。一.不锈钢热轧板优点:可以破坏钢锭的铸造组织，细化钢材的晶粒，并消除显微组织的缺陷，从而使钢材组织密实，力学性能得到改善。这种改善主要体现在沿轧制方向上，从而使钢材在一定程度上不再是各向同性体；浇注时形成的气泡、裂纹和疏松，也可在高温和压力作用下被焊合。缺点:1.经过热轧之后，钢材内部的非金属夹杂物（主要是硫化物和氧化物，还有硅酸盐）被压成薄片，出现分层（夹层）现象。分层使钢材沿厚度方向受拉的性能大大恶化，并且有可能在焊缝收缩时出现层间撕裂。焊缝收缩诱发的局部应变时常达到屈服点应变的数倍，比荷载引起的应变大得多；2.不均匀冷却造成的残余应力。残余应力是在没有外力作用下内部自相平衡的应力，各种截面的热轧型钢都有这类残余应力，一般型钢截面尺寸越大，残余应力也越大。残余应力虽然是自相平衡的，但对钢构件在外力作用下的性能还是有一定影响。如对变形、稳定性、抗疲劳等方面都可能产生不利的作用。二.不锈钢冷轧板是指在常温下，经过冷拉、冷弯、冷拔等冷加工把钢板或钢带加工成各种型式的钢材。优点：成型速度快、产量高，且不损伤涂层，可以做成多种多样的截面形式，以适应使用条件的需要；冷轧可以使钢材产生很大的塑性变形，从而提高了钢材的屈服点。缺点:1.虽然成型过程中没有经过热态塑性压缩，但截面内仍然存在残余应力，对钢材整体和局部屈曲的特性必然产生影响；2.冷轧型钢样式一般为开口截面，使得截面的自由扭转刚度较低。在受弯时容易出现扭转，受压时容易出现弯扭屈曲，抗扭性能较差；3.冷轧成型钢壁厚较小，在板件衔接的转角处又没有加厚，承受局部性的集中荷载的能力弱。三.不锈钢热轧板和不锈钢冷轧板的主要区别是：1、冷轧成型钢允许截面出现局部屈曲，从而可以充分利用杆件屈曲后的承载力；而热轧型钢不允许截面发生局部屈曲。2、热轧型钢和冷轧型钢残余应力产生的原因不同，所以截面...
