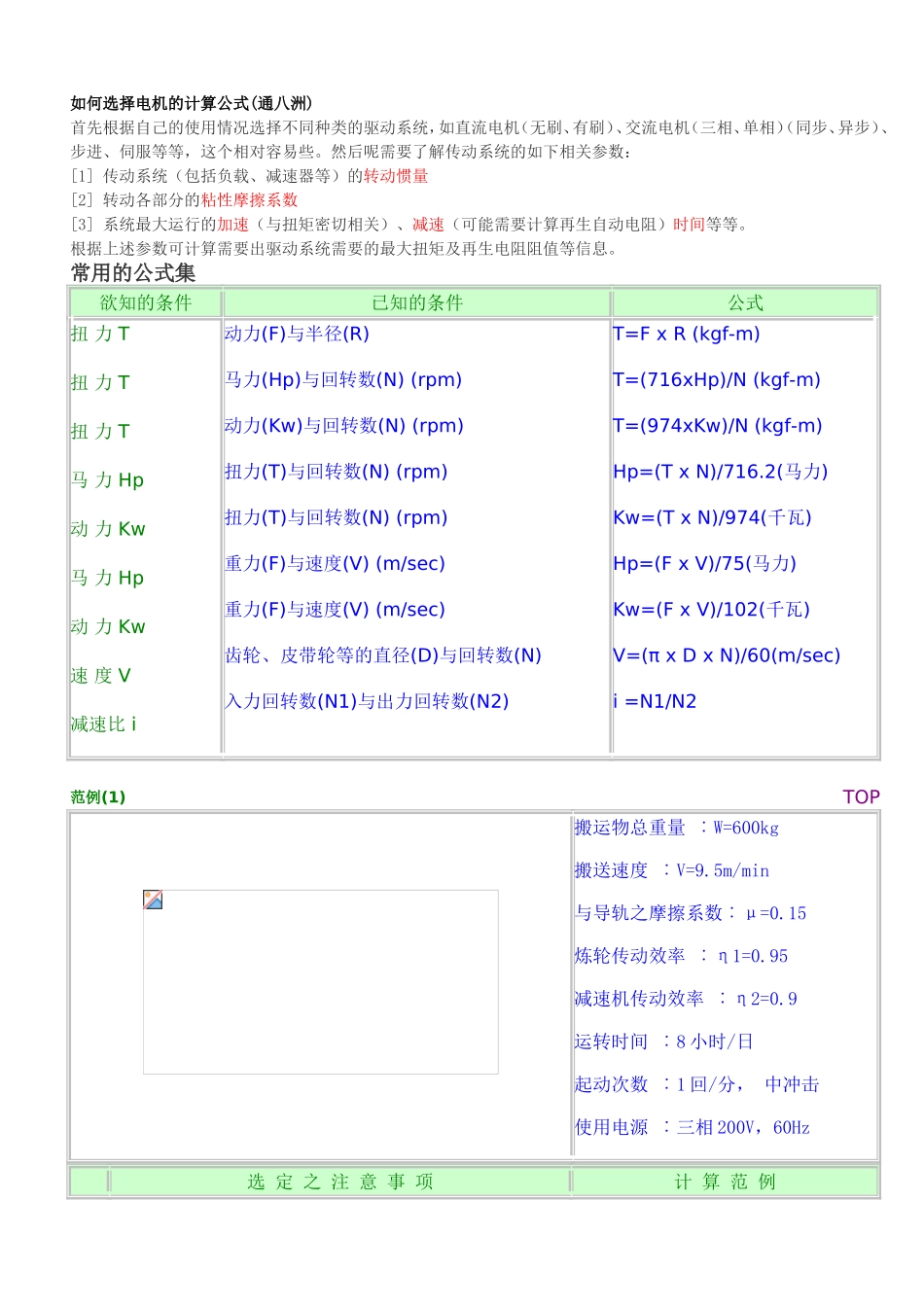

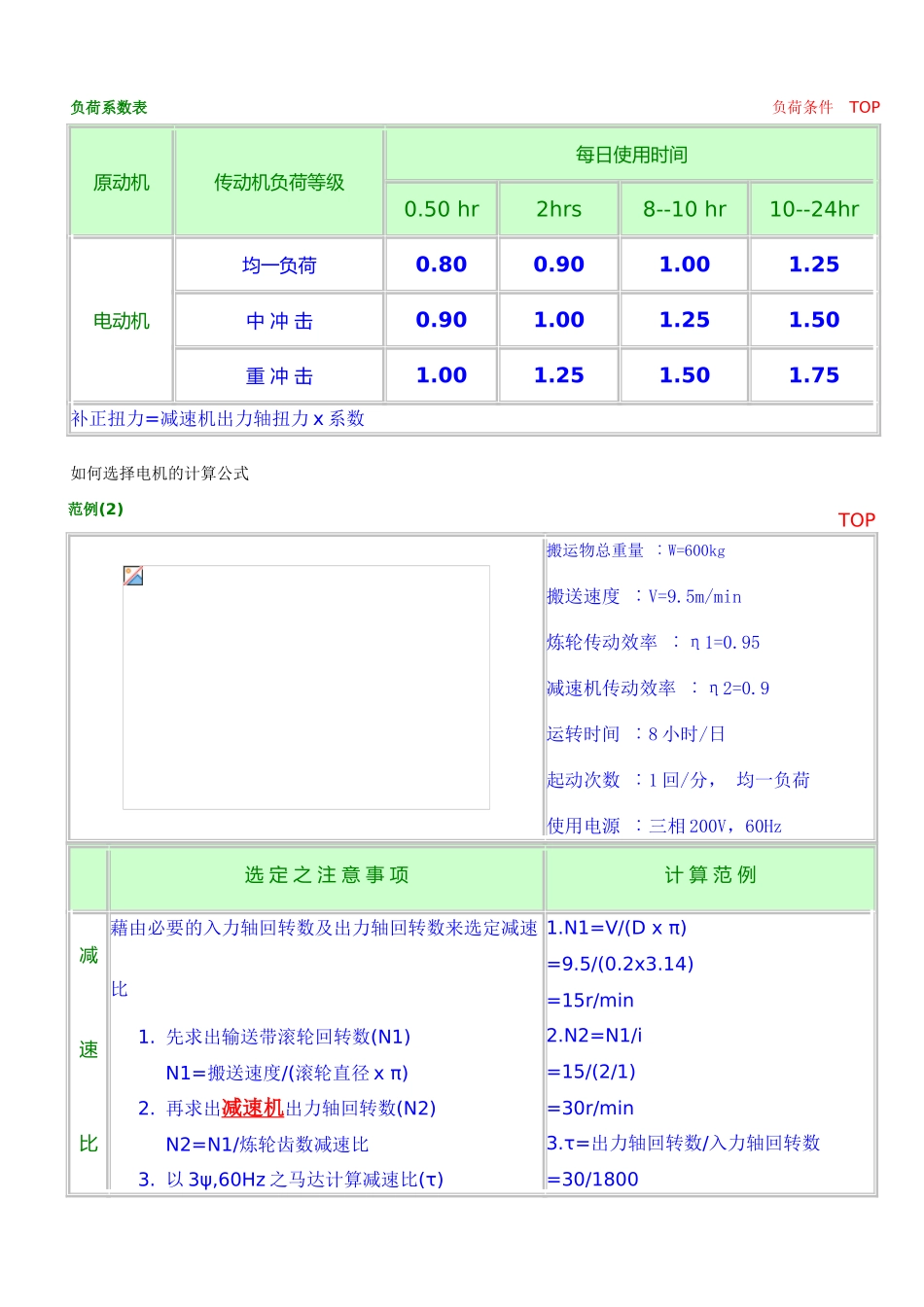

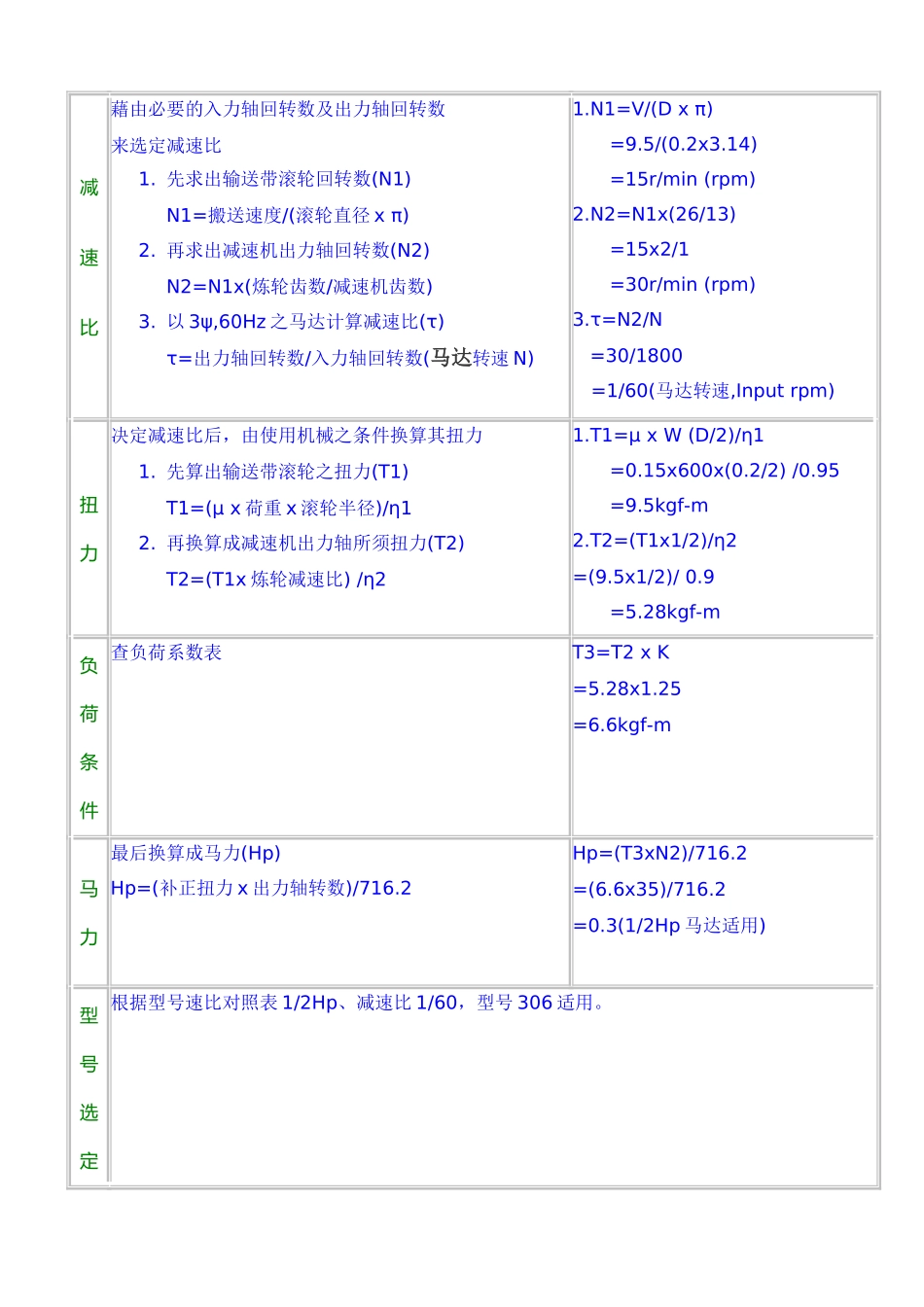

如何选择电机的计算公式(通八洲)首先根据自己的使用情况选择不同种类的驱动系统，如直流电机（无刷、有刷）、交流电机（三相、单相）（同步、异步）、步进、伺服等等，这个相对容易些。然后呢需要了解传动系统的如下相关参数：[1]传动系统（包括负载、减速器等）的转动惯量[2]转动各部分的粘性摩擦系数[3]系统最大运行的加速（与扭矩密切相关）、减速（可能需要计算再生自动电阻）时间等等。根据上述参数可计算需要出驱动系统需要的最大扭矩及再生电阻阻值等信息。常用的公式集欲知的条件已知的条件公式扭力T扭力T扭力T马力Hp动力Kw马力Hp动力Kw速度V减速比i动力(F)与半径(R)马力(Hp)与回转数(N)(rpm)动力(Kw)与回转数(N)(rpm)扭力(T)与回转数(N)(rpm)扭力(T)与回转数(N)(rpm)重力(F)与速度(V)(m/sec)重力(F)与速度(V)(m/sec)齿轮、皮带轮等的直径(D)与回转数(N)入力回转数(N1)与出力回转数(N2)T=FxR(kgf-m)T=(716xHp)/N(kgf-m)T=(974xKw)/N(kgf-m)Hp=(TxN)/716.2(马力)Kw=(TxN)/974(千瓦)Hp=(FxV)/75(马力)Kw=(FxV)/102(千瓦)V=(πxDxN)/60(m/sec)i=N1/N2范例(1)TOP搬运物总重量︰W=600kg搬送速度︰V=9.5m/min与导轨之摩擦系数︰μ=0.15炼轮传动效率︰η1=0.95减速机传动效率︰η2=0.9运转时间︰8小时/日起动次数︰1回/分，中冲击使用电源︰三相200V，60Hz选定之注意事项计算范例减速比藉由必要的入力轴回转数及出力轴回转数来选定减速比1.先求出输送带滚轮回转数(N1)N1=搬送速度/(滚轮直径xπ)2.再求出减速机出力轴回转数(N2)N2=N1x(炼轮齿数/减速机齿数)3.以3ψ,60Hz之马达计算减速比(τ)τ=出力轴回转数/入力轴回转数(马达转速N)1.N1=V/(Dxπ)=9.5/(0.2x3.14)=15r/min(rpm)2.N2=N1x(26/13)=15x2/1=30r/min(rpm)3.τ=N2/N=30/1800=1/60(马达转速,Inputrpm)扭力决定减速比后，由使用机械之条件换算其扭力1.先算出输送带滚轮之扭力(T1)T1=(μx荷重x滚轮半径)/η12.再换算成减速机出力轴所须扭力(T2)T2=(T1x炼轮减速比)/η21.T1=μxW(D/2)/η1=0.15x600x(0.2/2)/0.95=9.5kgf-m2.T2=(T1x1/2)/η2=(9.5x1/2)/0.9=5.28kgf-m负荷条件查负荷系数表T3=T2xK=5.28x1.25=6.6kgf-m马力最后换算成马力(Hp)Hp=(补正扭力x出力轴转数)/716.2Hp=(T3xN2)/716.2=(6.6x35)/716.2=0.3(1/2Hp马达适用)型号选定根据型号速比对照表1/2Hp、减速比1/60，型号306适用。负荷系数表负荷条件TOP原动机传动机负荷等级每日使用时间0.50hr2hrs8--10hr10--24hr电动机均一负荷0.800.901.001.25中冲击0.901.001.251.50重冲击1.001.251.501.75补正扭力=减速机出力轴扭力x系数如何选择电机的计算公式范例(2)TOP搬运物总重量︰W=600kg搬送速度︰V=9.5m/min炼轮传动效率︰η1=0.95减速机传动效率︰η2=0.9运转时间︰8小时/日起动次数︰1回/分，均一负荷使用电源︰三相200V，60Hz选定之注意事项计算范例减速比藉由必要的入力轴回转数及出力轴回转数来选定减速比1.先求出输送带滚轮回转数(N1)N1=搬送速度/(滚轮直径xπ)2.再求出减速机出力轴回转数(N2)N2=N1/炼轮齿数减速比3.以3ψ,60Hz之马达计算减速比(τ)1.N1=V/(Dxπ)=9.5/(0.2x3.14)=15r/min2.N2=N1/i=15/(2/1)=30r/min3.τ=出力轴回转数/入力轴回转数=30/1800τ=出力轴回转数/入力轴回转数(马达转速N)=1/60(马达转速)扭力决定减速比后，由使用机械之条件换算其扭力1.先算出输送带滚轮之扭力(T1)T1=(μx荷重x滚轮半径)/η12.再换算成减速机出力轴所须扭力(T2)T2=(T1x炼轮减速比)/η21.T1=W(D/2)x(1/η1)=600x(0.2/2)=60kg-m2.T2=T1x1/2x1/η2=60x1/2x1/0.9=33.3kg-m负荷条件根据运转条件算出补正扭力(T3)T3=T2x运转条件(系数K)T3=T2xK=33.3x1=33.3kgf-m马力最后换算成马力(Hp)Hp=(TxN)/716.2Hp=(TxN)/716.2=(33.3x30)/716.2=1.39……(2HP)型号选定根据本目录型号速比一览表2Hp、减速比1/60，型号310电动机扭距计算电机的“扭矩”，单位是N•m（牛米）计算公式是T=9549*P/n。P是电机的额定（输出）功率单位是千瓦（KW）分母是额定转速n单位是转每分(r/min)P和n可从电机铭牌中直接查到。如果没有时间限制1000W的电动机可以拖动任何重量的物体1.1KW的电机输出扭矩为7.2N*m...
