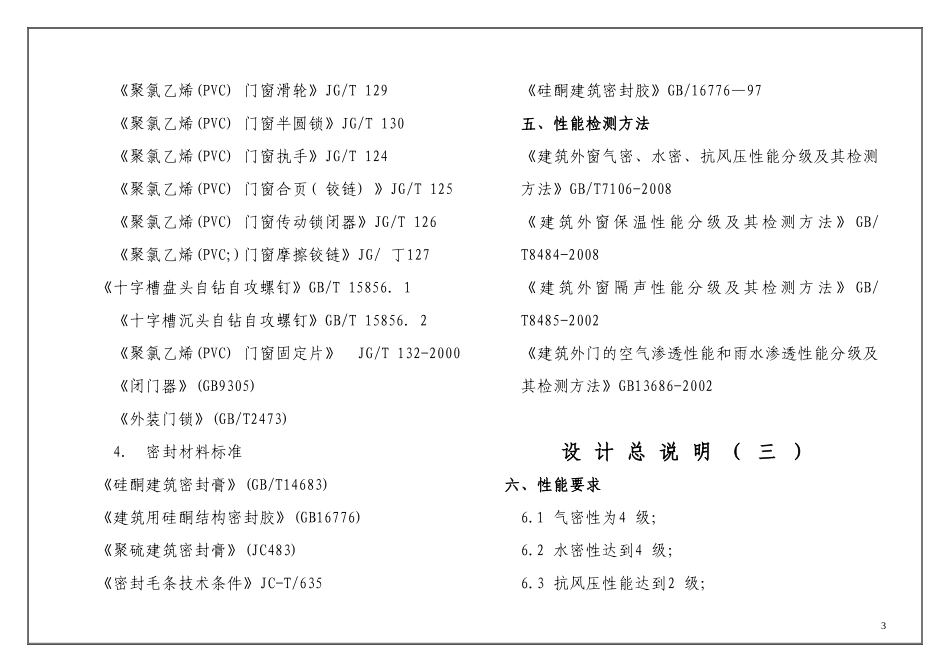

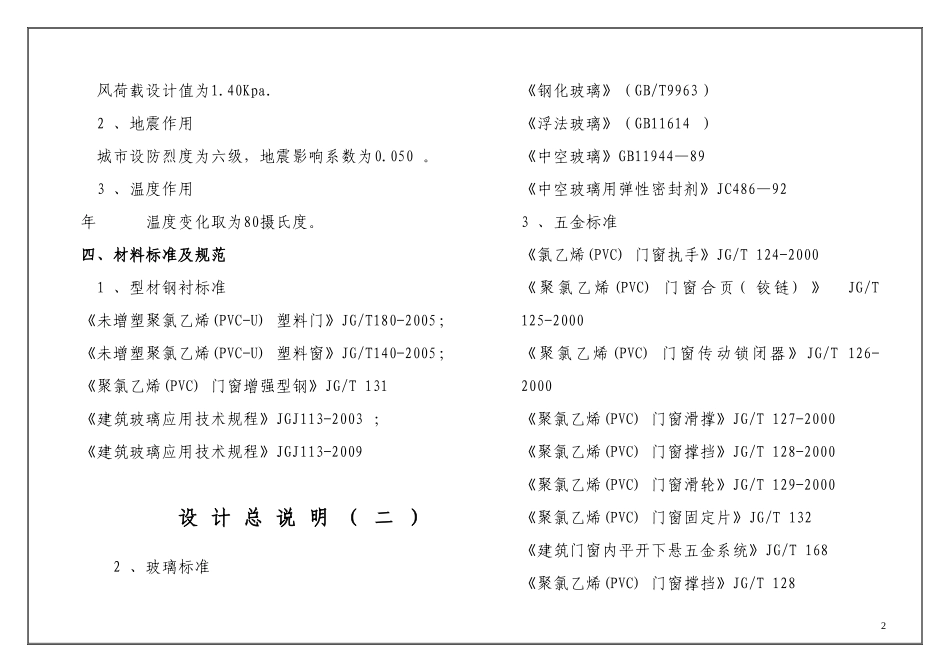

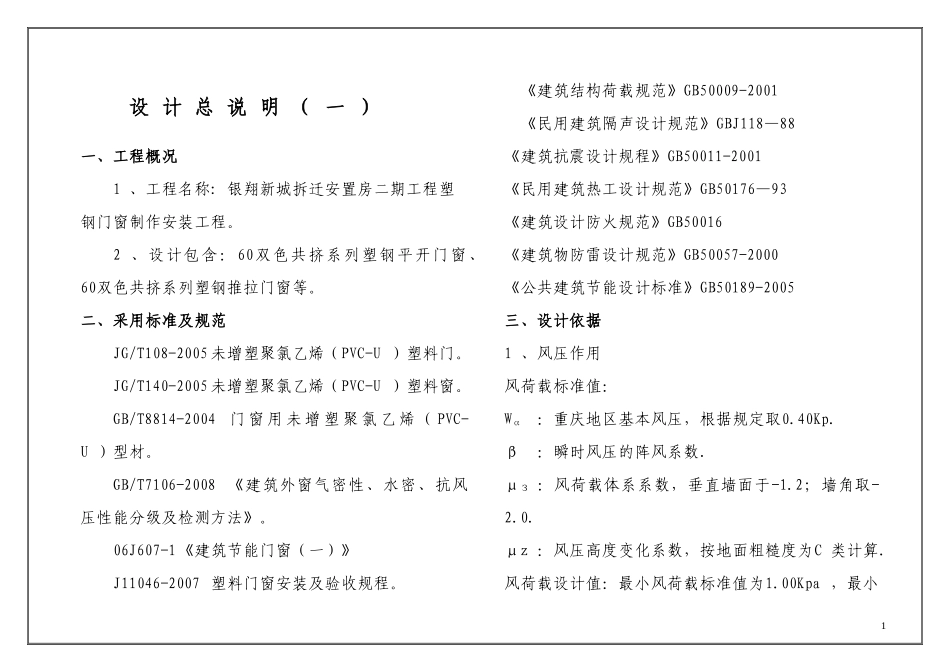

设计总说明（一）一、工程概况1、工程名称:银翔新城拆迁安置房二期工程塑钢门窗制作安装工程。2、设计包含：60双色共挤系列塑钢平开门窗、60双色共挤系列塑钢推拉门窗等。二、采用标准及规范JG/T108-2005未增塑聚氯乙烯（PVC-U）塑料门。JG/T140-2005未增塑聚氯乙烯（PVC-U）塑料窗。GB/T8814-2004门窗用未增塑聚氯乙烯（PVC-U）型材。GB/T7106-2008《建筑外窗气密性、水密、抗风压性能分级及检测方法》。06J607-1《建筑节能门窗（一）》J11046-2007塑料门窗安装及验收规程。《建筑结构荷载规范》GB50009-2001《民用建筑隔声设计规范》GBJ118—88《建筑抗震设计规程》GB50011-2001《民用建筑热工设计规范》GB50176—93《建筑设计防火规范》GB50016《建筑物防雷设计规范》GB50057-2000《公共建筑节能设计标准》GB50189-2005三、设计依据1、风压作用风荷载标准值：Wα：重庆地区基本风压，根据规定取0.40Kp.β：瞬时风压的阵风系数.μЗ：风荷载体系系数，垂直墙面于-1.2；墙角取-2.0.μz：风压高度变化系数，按地面粗糙度为C类计算.风荷载设计值：最小风荷载标准值为1.00Kpa，最小1风荷载设计值为1.40Kpa.2、地震作用城市设防烈度为六级，地震影响系数为0.050。3、温度作用年温度变化取为80摄氏度。四、材料标准及规范1、型材钢衬标准《未增塑聚氯乙烯(PVC-U)塑料门》JG/T180-2005；《未增塑聚氯乙烯(PVC-U)塑料窗》JG/T140-2005；《聚氯乙烯(PVC)门窗增强型钢》JG/T131《建筑玻璃应用技术规程》JGJ113-2003；《建筑玻璃应用技术规程》JGJ113-2009设计总说明（二）2、玻璃标准《钢化玻璃》（GB/T9963）《浮法玻璃》（GB11614）《中空玻璃》GB11944—89《中空玻璃用弹性密封剂》JC486—923、五金标准《氯乙烯(PVC)门窗执手》JG/T124-2000《聚氯乙烯(PVC)门窗合页(铰链)》JG/T125-2000《聚氯乙烯(PVC)门窗传动锁闭器》JG/T126-2000《聚氯乙烯(PVC)门窗滑撑》JG/T127-2000《聚氯乙烯(PVC)门窗撑挡》JG/T128-2000《聚氯乙烯(PVC)门窗滑轮》JG/T129-2000《聚氯乙烯(PVC)门窗固定片》JG/T132《建筑门窗内平开下悬五金系统》JG/T168《聚氯乙烯(PVC)门窗撑挡》JG/T1282《聚氯乙烯(PVC)门窗滑轮》JG/T129《聚氯乙烯(PVC)门窗半圆锁》JG/T130《聚氯乙烯(PVC)门窗执手》JG/T124《聚氯乙烯(PVC)门窗合页(铰链)》JG/T125《聚氯乙烯(PVC)门窗传动锁闭器》JG/T126《聚氯乙烯(PVC;)门窗摩擦铰链》JG/丁127《十字槽盘头自钻自攻螺钉》GB/T15856.1《十字槽沉头自钻自攻螺钉》GB/T15856.2《聚氯乙烯(PVC)门窗固定片》JG/T132-2000《闭门器》(GB9305)《外装门锁》(GB/T2473)4.密封材料标准《硅酮建筑密封膏》(GB/T14683)《建筑用硅酮结构密封胶》(GB16776)《聚硫建筑密封膏》(JC483)《密封毛条技术条件》JC-T/635《硅酮建筑密封胶》GB/16776—97五、性能检测方法《建筑外窗气密、水密、抗风压性能分级及其检测方法》GB/T7106-2008《建筑外窗保温性能分级及其检测方法》GB/T8484-2008《建筑外窗隔声性能分级及其检测方法》GB/T8485-2002《建筑外门的空气渗透性能和雨水渗透性能分级及其检测方法》GB13686-2002设计总说明（三）六、性能要求6.1气密性为4级；6.2水密性达到4级；6.3抗风压性能达到2级；36.4保温性能达到4级；6.5所选用五金配件必须是防腐五金件及不锈钢材料，其型材的氧指数应在40以上。6.6耐撞击性能落地门窗的内侧设保护栏杆，防人为撞击。6.7防雷设计门窗防雷系统不设专用接地装置，与土建防雷系统引下线可靠连接。七、材料设计说明1、型材：型材选用宜化双色共挤60系列塑钢型材，按GB/T8814-2005标准型材，平开门主型材可视面最小实测壁厚不应小于2.5mm，推拉门主型材可视面最小实测壁厚不应小于2.5mm.平开窗主型材可视面最小实测壁厚不应小于2.5mm，推拉窗主型材可视面最小实测壁厚不应小于2.2mm.2、钢材：a)、当门主型材构件长度大于450mm时，其内腔应加增强型钢。增强型钢的最小壁厚不应小于2.0mm，应采用镀锌防腐处理，增强型钢端头与型材端头内角距离不宜大于15mm，且以不影响端头焊接为宜。b)、增强型钢与型材承载方向内腔配合间隙不应大于1mmo。用于固定每根增强型钢的紧固件不得...
