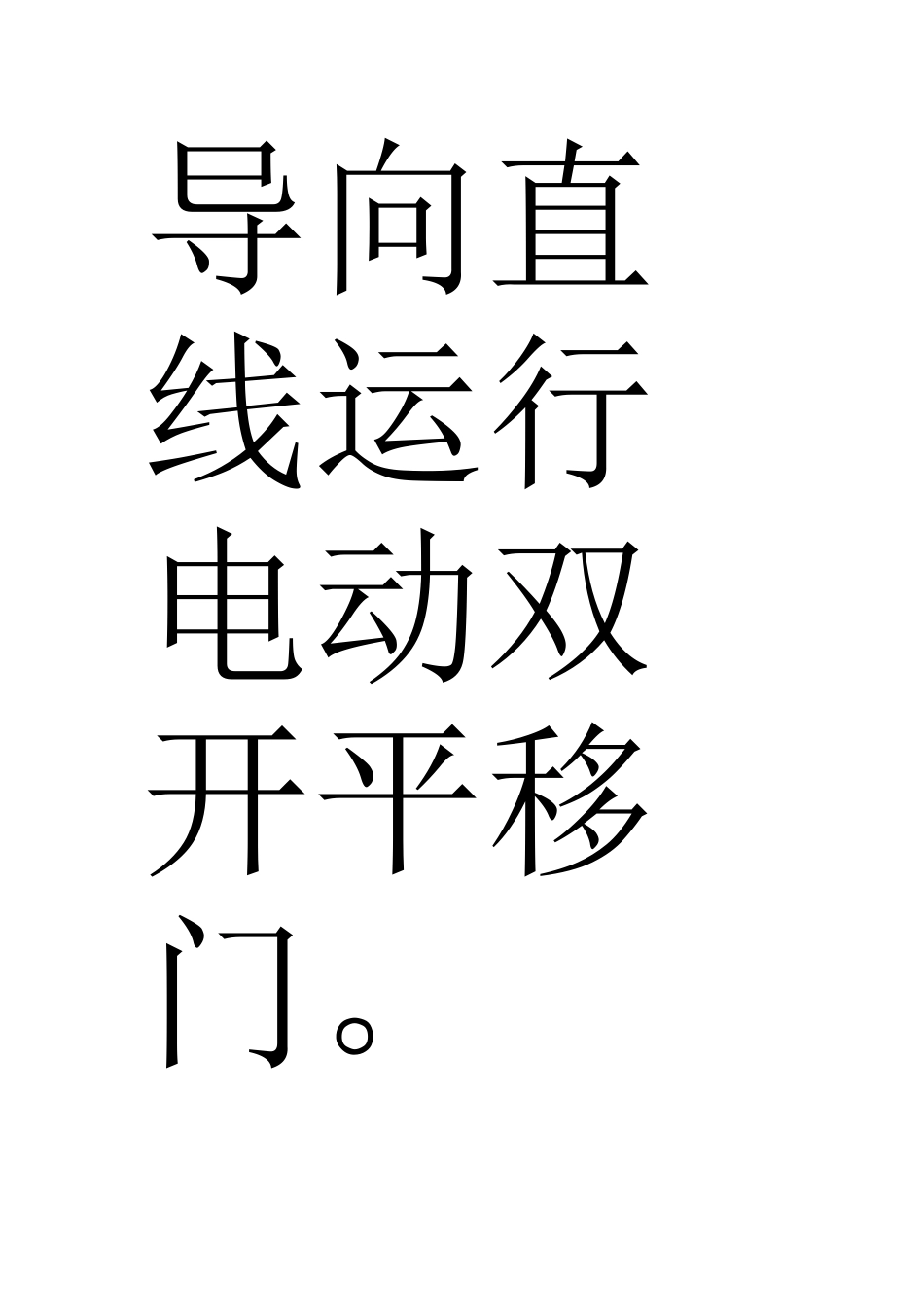

电动双开平移门设计方案及说明一、概述电动平移大门按开启、运行方式可分为：单向直线运行式、双向直线运行式。电动平移大门按承重方式可分为：上承重、下导向直线运行或下承重、上导向直线运行。电动平移大门主要由导轨、行走轮、开门机、门扇、罩壳、传动装置、控制系统等组成。门扇通过行走轮悬挂于承重轨道上，开门机通过齿轮、齿条组件带动行走轮，从而实现门扇的启闭；在门扇下部设置有下导向轨道，能有效限制门扇的前后偏摆。本工程电动平移大门采用上承重、下导向直线运行电动双开平移门。二、本工程电动双开平移大门主要组成部件1）、门扇采用100×60×3.0㎜矩形管做门扇骨架、骨架中间采用4#标准角钢做斜撑；骨架中空部分填充隔音棉；骨架外敷15㎜厚木工板，木工板表面涂防火涂料，涂料耐火时间达到甲级防火等级；木工板防火涂料表面涂3㎜厚胶水，用来粘贴黄铜板；门扇双面装饰板均为2.5㎜厚黄铜板，与木工板通过胶水粘贴在一起。门扇外观借鉴古式竹签书简式，外观条格分明，美观、大方。门扇具有阻燃、隔音功能。2）、上承重轨道、滚轮本工程电动平移大门上承重轨道采用12#槽钢“口对口”拼焊制作，轨道支架与墙面预埋钢板焊接牢固，承重滚轮采用45#钢精加工制作，每只承重滚轮的承重量不小于5000㎏。3）、上承重轨道包厢采用与门扇装饰板材质一致的黄铜板折弯包厢，与门扇形成一整体效果。4）、下导向轨道、滚轮采用9㎏轻轨、4#角钢预埋做为门体下承重轨道、45#钢精加工导向滚轮；导向轮与导向轨道间间隙适当承受20%左右的门体重量，确保门扇手动推动时运行轻便、平稳无摆动。5）、驱动系统采用意大利平移门专用电机（FAAC）、电机与门扇采用齿轮、齿条装置传动。该电机的主要功能特点：⑴、机电一体化结构紧凑，按钮盒为开、关、停三个按钮分别进行控制；⑵、遥控控制：采用滚码遥控器，无重码，具有良好的保密性能（选配）；⑶、自动刹车系统：电机中设置有自动刹车系统，能实现快速制动、准确定位的功能；⑷、手动操作：在停电等情况下，可手动推拉门扇，实现门扇的启闭功能；⑸、机械限位：采用双行程轮限位，开、关限直观，易调节。并在开关门到位时可输出信号，便于远程控制识别。6）、安全保护装置4.1）、安全气囊（选配）：在双向推拉门的中缝处设有安全气囊防夹保护装置，当门在关闭过程中遇碍物时，门体能自动反向运行至全开或原位置停止；4.2）、蜂鸣器（声、光报警装置）；4.3）、自动限位（外置行程开关、机械限位）；4.4）、电机设有离合器离合装置，可手、电动两种方式启闭门扇，当停电时可手动释放离合器，使驱动器从电动切换至手动，通过手动推拉门扇，实现门扇的开启与关闭。5）、密封系统门洞上下、左右四周均设置毛刷密封条密封，在门扇中间设置三元乙丙橡胶安全气囊及密封翼。三、操作4.1）、本地操作在门旁均设有操作按钮盒，可通过操控按钮盒上的开、停、关按钮来启、闭门体。并在门体运行到设定位置时，自动停住。4.2）、远程操作（从安全角度考虑不建议使用）：通过遥控器上的开、停、关按钮来启、闭门体，实现远程操作功能。4.3）、手动、电动切换；在电机上设有离合器离合装置，当停电时可通过手动释放离合器，使驱动器从电动切换至手动，通过手动推拉门扇以实现门体的开启与关闭。
