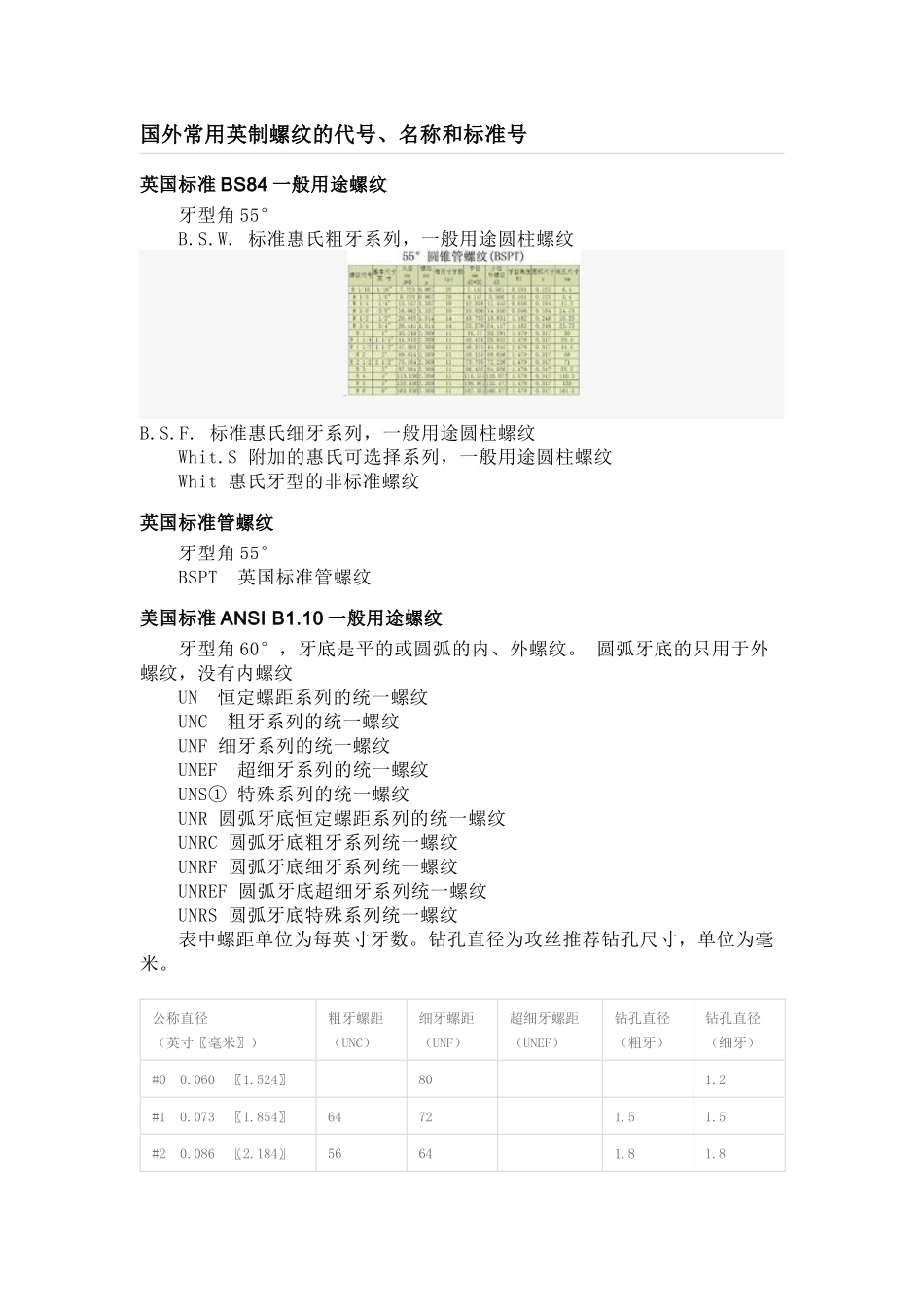

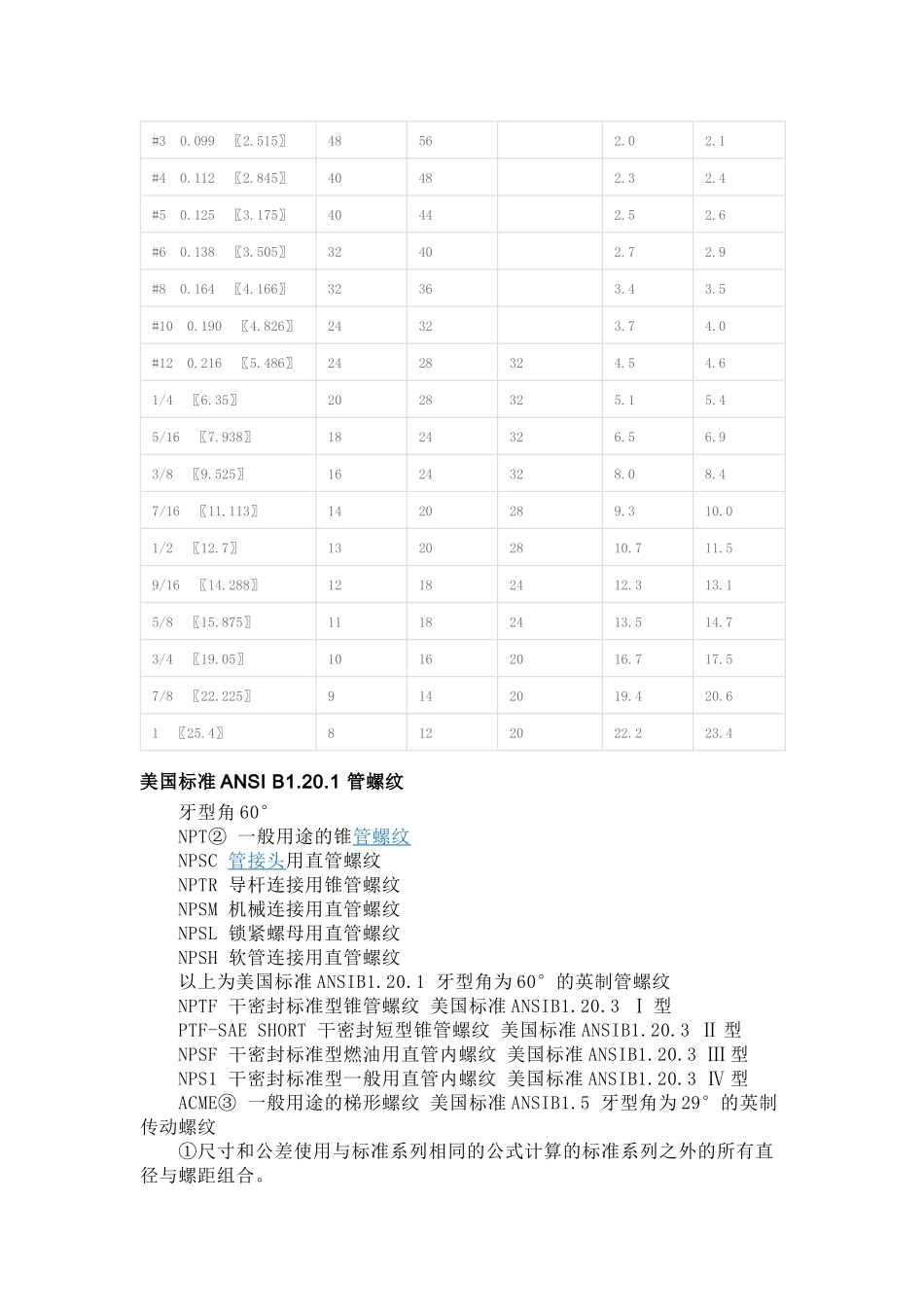

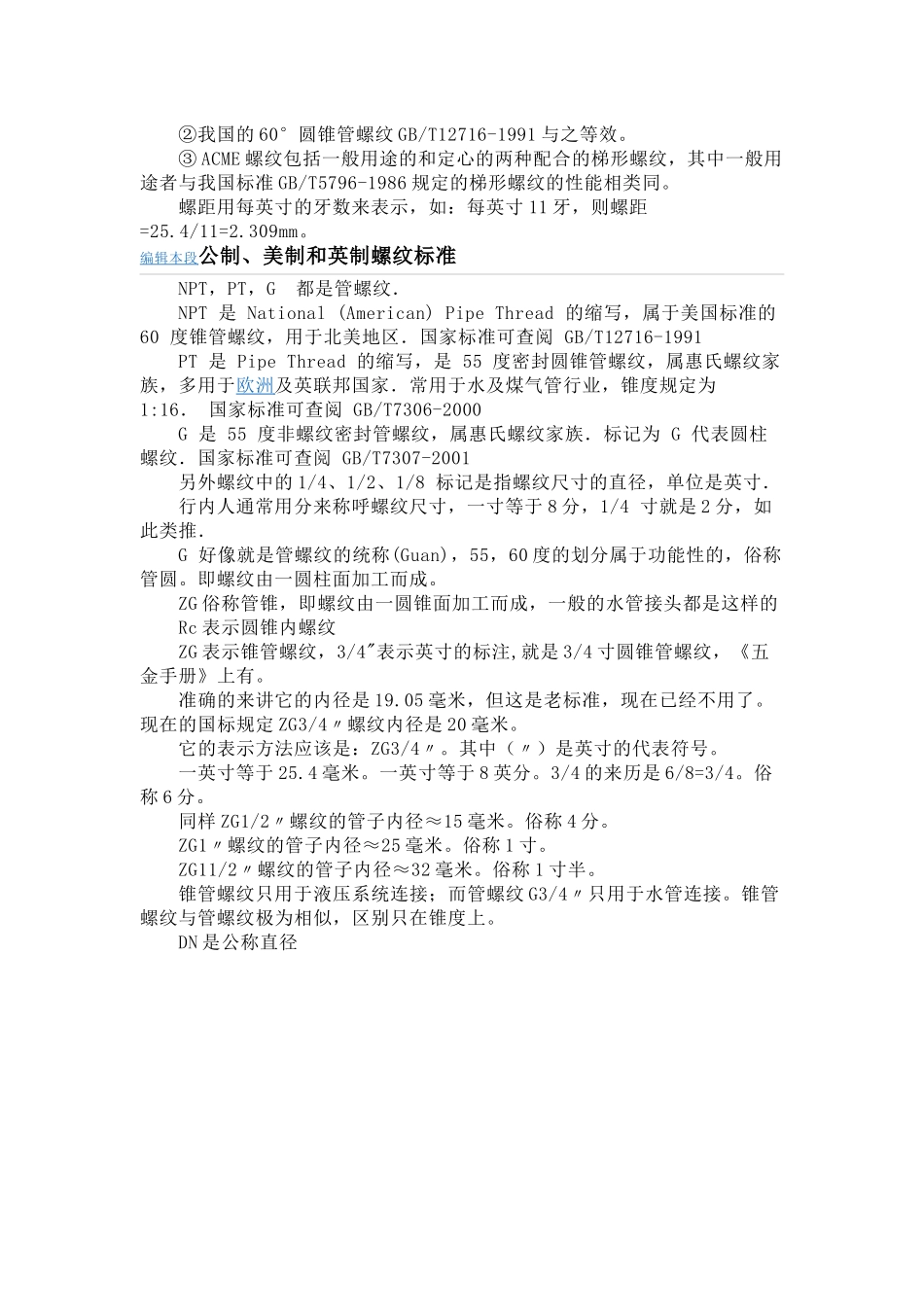

国外常用英制螺纹的代号、名称和标准号英国标准BS84一般用途螺纹牙型角55°B.S.W.标准惠氏粗牙系列,一般用途圆柱螺纹B.S.F.标准惠氏细牙系列,一般用途圆柱螺纹Whit.S附加的惠氏可选择系列,一般用途圆柱螺纹Whit惠氏牙型的非标准螺纹英国标准管螺纹牙型角55°BSPT英国标准管螺纹美国标准ANSIB1.10一般用途螺纹牙型角60°,牙底是平的或圆弧的内、外螺纹。圆弧牙底的只用于外螺纹,没有内螺纹UN恒定螺距系列的统一螺纹UNC粗牙系列的统一螺纹UNF细牙系列的统一螺纹UNEF超细牙系列的统一螺纹UNS①特殊系列的统一螺纹UNR圆弧牙底恒定螺距系列的统一螺纹UNRC圆弧牙底粗牙系列统一螺纹UNRF圆弧牙底细牙系列统一螺纹UNREF圆弧牙底超细牙系列统一螺纹UNRS圆弧牙底特殊系列统一螺纹表中螺距单位为每英寸牙数。钻孔直径为攻丝推荐钻孔尺寸,单位为毫米。公称直径(英寸〖毫米〗)粗牙螺距(UNC)细牙螺距(UNF)超细牙螺距(UNEF)钻孔直径(粗牙)钻孔直径(细牙)#00.060〖1.524〗801.2#10.073〖1.854〗64721.51.5#20.086〖2.184〗56641.81.8#30.099〖2.515〗48562.02.1#40.112〖2.845〗40482.32.4#50.125〖3.175〗40442.52.6#60.138〖3.505〗32402.72.9#80.164〖4.166〗32363.43.5#100.190〖4.826〗24323.74.0#120.216〖5.486〗2428324.54.61/4〖6.35〗2028325.15.45/16〖7.938〗1824326.56.93/8〖9.525〗1624328.08.47/16〖11.113〗1420289.310.01/2〖12.7〗13202810.711.59/16〖14.288〗12182412.313.15/8〖15.875〗11182413.514.73/4〖19.05〗10162016.717.57/8〖22.225〗9142019.420.61〖25.4〗8122022.223.4美国标准ANSIB1.20.1管螺纹牙型角60°NPT②一般用途的锥管螺纹NPSC管接头用直管螺纹NPTR导杆连接用锥管螺纹NPSM机械连接用直管螺纹NPSL锁紧螺母用直管螺纹NPSH软管连接用直管螺纹以上为美国标准ANSIB1.20.1牙型角为60°的英制管螺纹NPTF干密封标准型锥管螺纹美国标准ANSIB1.20.3Ⅰ型PTF-SAESHORT干密封短型锥管螺纹美国标准ANSIB1.20.3Ⅱ型NPSF干密封标准型燃油用直管内螺纹美国标准ANSIB1.20.3Ⅲ型NPS1干密封标准型一般用直管内螺纹美国标准ANSIB1.20.3Ⅳ型ACME③一般用途的梯形螺纹美国标准ANSIB1.5牙型角为29°的英制传动螺纹①尺寸和公差使用与标准系列相同的公式计算的标准系列之外的所有直径与螺距组合。②我国的60°圆锥管螺纹GB/T12716-1991与之等效。③ACME螺纹包括一般用途的和定心的两种配合的梯形螺纹,其中一般用途者与我国标准GB/T5796-1986规定的梯形螺纹的性能相类同。螺距用每英寸的牙数来表示,如:每英寸11牙,则螺距=25.4/11=2.309mm。编辑本段公制、美制和英制螺纹标准NPT,PT,G都是管螺纹.NPT是National(American)PipeThread的缩写,属于美国标准的60度锥管螺纹,用于北美地区.国家标准可查阅GB/T12716-1991PT是PipeThread的缩写,是55度密封圆锥管螺纹,属惠氏螺纹家族,多用于欧洲及英联邦国家.常用于水及煤气管行业,锥度规定为1:16.国家标准可查阅GB/T7306-2000G是55度非螺纹密封管螺纹,属惠氏螺纹家族.标记为G代表圆柱螺纹.国家标准可查阅GB/T7307-2001另外螺纹中的1/4、1/2、1/8标记是指螺纹尺寸的直径,单位是英寸.行内人通常用分来称呼螺纹尺寸,一寸等于8分,1/4寸就是2分,如此类推.G好像就是管螺纹的统称(Guan),55,60度的划分属于功能性的,俗称管圆。即螺纹由一圆柱面加工而成。ZG俗称管锥,即螺纹由一圆锥面加工而成,一般的水管接头都是这样的Rc表示圆锥内螺纹ZG表示锥管螺纹,3/4"表示英寸的标注,就是3/4寸圆锥管螺纹,《五金手册》上有。准确的来讲它的内径是19.05毫米,但这是老标准,现在已经不用了。现在的国标规定ZG3/4〃螺纹内径是20毫米。它的表示方法应该是:ZG3/4〃。其中(〃)是英寸的代表符号。一英寸等于25.4毫米。一英寸等于8英分。3/4的来历是6/8=3/4。俗称6分。同样ZG1/2〃螺纹的管子内径≈15毫米。俗称4分。ZG1〃螺纹的管子内径≈25毫米。俗称1寸。ZG11/2〃螺纹的管子内径≈32毫米。俗称1寸半。锥管螺纹只用于液压系统连接;而管螺纹G3/4〃只用于水管连接。锥管螺纹与管螺纹极为相似,区别只在锥度上。DN是公称直径
