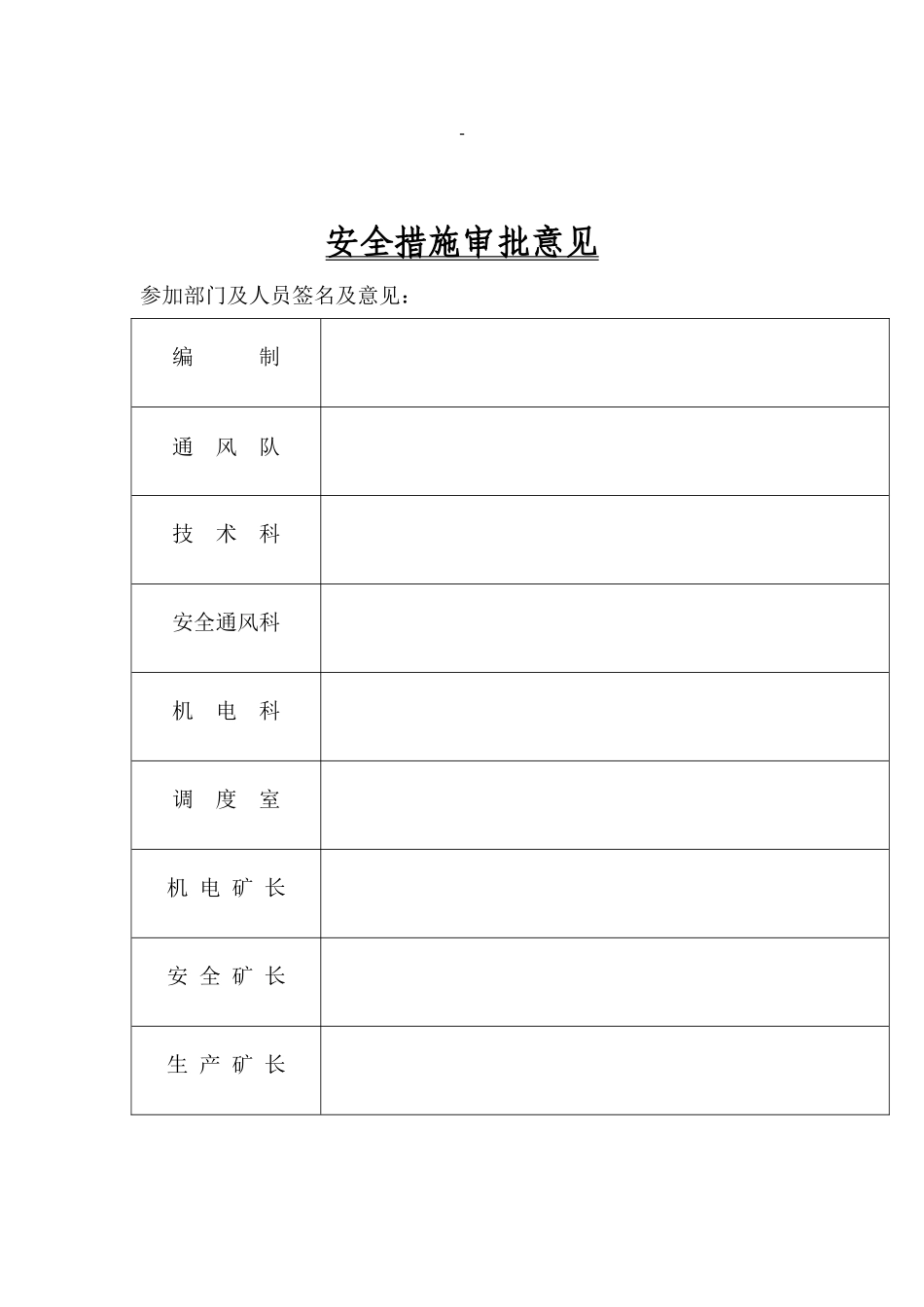

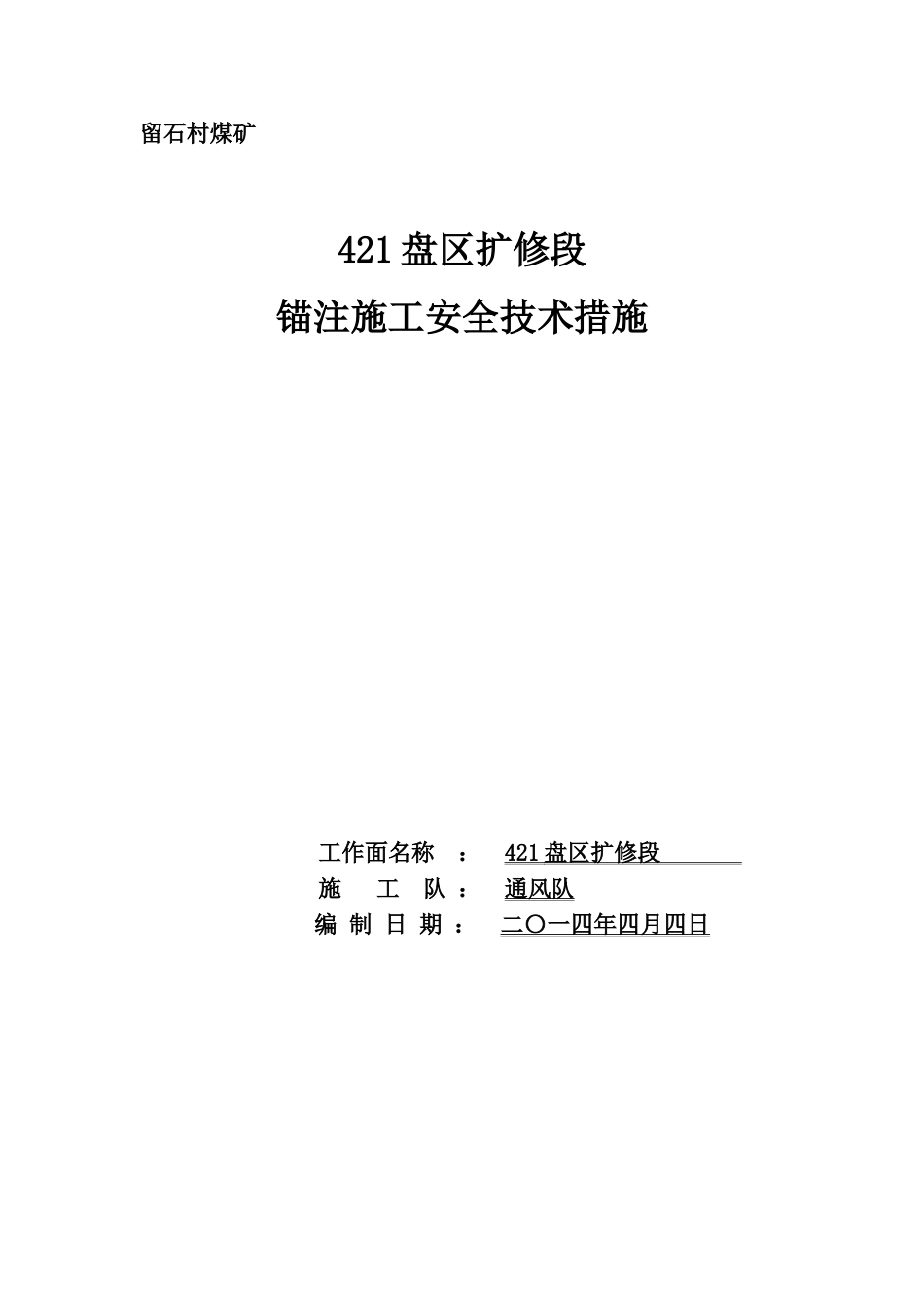

留石村煤矿421盘区扩修段锚注施工安全技术措施工作面名称：421盘区扩修段施工队：通风队编制日期：二〇一四年四月四日-安全措施审批意见参加部门及人员签名及意见：编制通风队技术科安全通风科机电科调度室机电矿长安全矿长生产矿长目录一、工程概况二、壁后注浆方案三、锚注技术参数四、锚注施工设备及施工方法五、锚注施工的劳动组织安排六、锚注作业的技术质量管理工作及有关措施七、锚注作业的安全生产管理工作及有关措施八、锚注作业的文明生产工作及有关措施。421盘区扩修段锚注安全技术措施一、工程概况421盘区扩修、喷浆后压力大，加之东帮为采空区，为了421盘区以后安全生产，防止扩修段老空发火。经矿委会研究决定安排在421盘区回风下山进行壁后注浆工作，注浆是将配好的浆液,通过专用的注浆管、注浆泵和注浆管路,注入到煤岩层的孔隙、间隙和空洞中去,浆液经过扩散、凝固、硬化,降低煤岩层的渗透性,改变其力学状态，使围岩形成整体，提高了围岩的自身强度和稳定性，从而实现加固煤岩层，提高支护整体效果的目的。为保证施工质量与安全，特编写本措施。二、壁后注浆加固方案对变形破坏巷道的破碎松散围岩和高压力区巷道采用壁后注浆加固处理后，使浆液充填和胶结围岩的裂隙，在巷道的外围形成完整的注浆帷幕，并与围岩、架棚喷浆支护共同形成有效承压组合拱。由于注浆使得巷道外围组合拱厚度的加大，有效地提高了支护结构的承载能力，阻止巷道的变形破坏，从而确保巷道的长期安全使用。三、锚注技术参数1、注浆材料注浆材料以单液水泥浆为主，注浆水泥采用425＃标号普通硅酸盐水泥，水灰比为0.7－1.0；若单孔注浆压力小，注浆量稍大，也可在单液水泥浆中加入水泥量的15－20%粉煤灰与其均匀搅拌注入，以节约材料，降低成本。2、锚注钻孔的规格注钻孔深度，根据有关技术要求：注浆孔深度为2.0m。注钻孔的间排距：1.6m×3.0m，钻孔布置角度：巷道顶板注浆孔与巷道顶板成45度夹角巷道周边轮廓垂直布置，角度大于135度。.3、锚注锚杆的规格注浆锚杆采用普通管缝锚杆制作，钢管直径Ф40mm，壁厚为2.5mm，长度2.0m。4、注浆扩散半径及注浆压力注浆扩散半径按巷道围岩裂隙考虑，取2.5-3.0m。注浆压力，对巷道顶部注水泥浆压力为1.5－2Mpa，帮部注水泥浆压力为1.0－1.5Mpa。5、浆液配制单液水泥浆的配制配制水泥浆时，按设计配合比，力求加料严格准确，并搅拌均匀，纯水泥浆四、锚注施工设备及施工方法1、施工设备施工设备如表2所示。序号名称规格单位数量备注1风钻YT28台22注浆机JZB-2台13水泥搅拌机立式台12、施工方法：（1）施工准备工作锚注施工前，先由将风（压风、通风）、水、电接到施工地点。风、水管路按每50m留出一组阀门接头；注浆泵等用电的80m可移动距离考虑。（2）施工准备工作内容：1）安装就位注浆泵，搅拌筒、清水桶、浆液桶及管路，形成注浆系统。2）搭设脚手架，采用2寸钢管焊制马蹬、长2m，高1.8m，上面铺设50mm厚木板，采用扒锯子钉成一个整体，为巷道顶部作业创造条件。3）备足注浆材料，确保施工连续性。（3）钻注施工1）钻眼工作钻眼采用YT－28型风钻，钻头选用十字型或一字型钻头，直径Ф27－42mm。施工前，按锚注孔的设计间排距用白颜色标出孔位，再按设计孔深钻出注浆孔，并随后清洗干净。2）注浆顺序注浆顺序为从巷外向巷里，自上而下逐排对巷道实施注浆。五、劳动组织：人员安排如下表序号工种人数备注1跟班队长1负责现场指挥和协调工作2打眼工3含拌料工3注浆工34电钳工1设备安装及调试六、锚注作业的技术质量管理工作及有关措施1、锚注孔施工技术要求锚注孔的施工时，严格按照设计间排距和角度布置，间排距最大误差控制在土100mm以内，孔深误差控制在0－50mm范围以内。2、注浆系统的调试技术要求注浆前，先对各连接管路、阀门、设备等进行检查后用清水调定注浆压力到需要的规定压力。3、浆液制作及注浆技术要求浆液制作时，严格掌握注浆参数、浆液配比，水灰比和注浆终压，满足设计要求。注浆中，当注浆孔达到设计终压后，降低流量10分钟，即可停机关闭注浆阀，再开启泄压阀后才能换孔注浆。注浆阀待浆液初凝约半小时后，方可拆卸。浆液需充分搅拌均...
