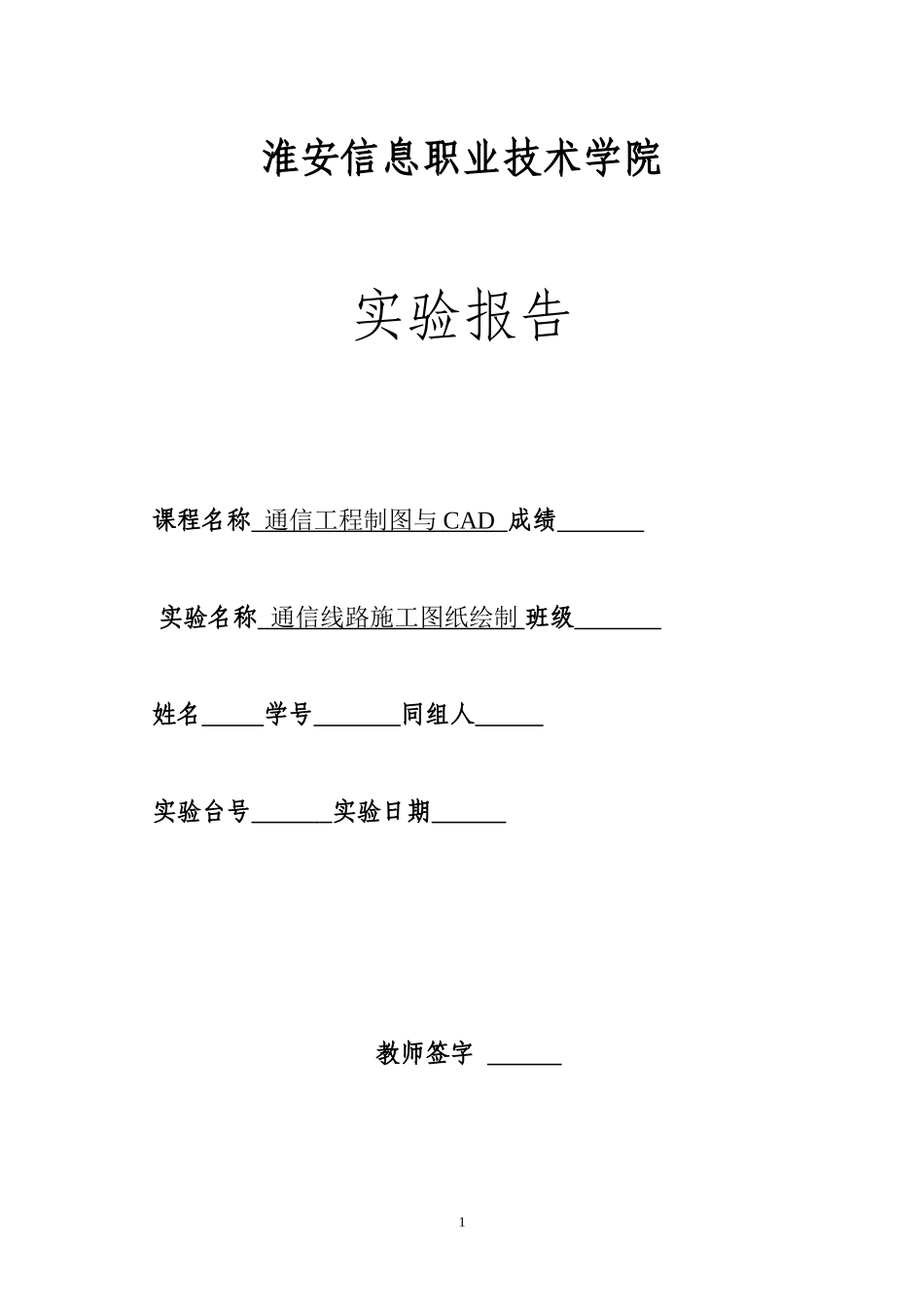

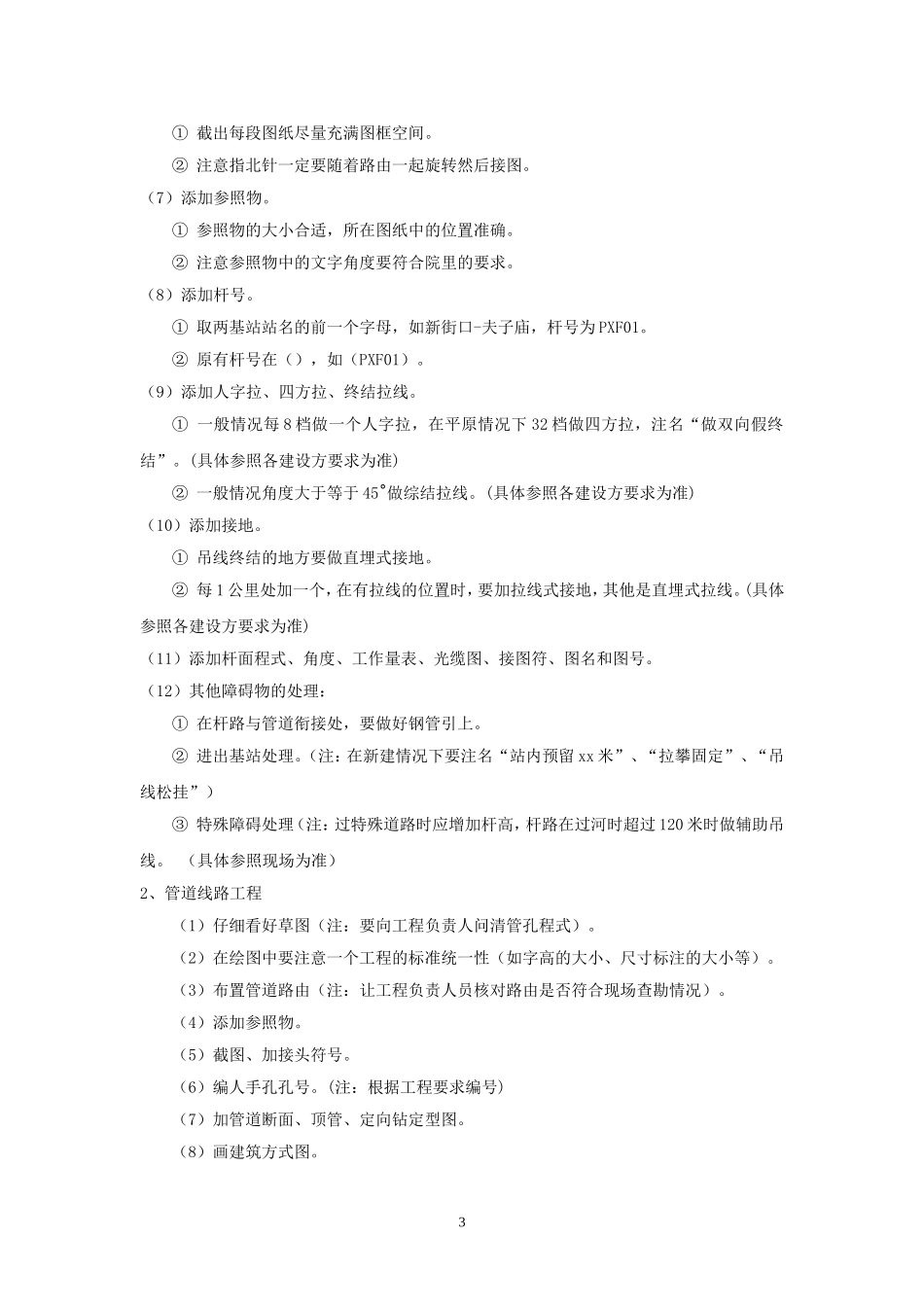

淮安信息职业技术学院实验报告课程名称通信工程制图与CAD成绩实验名称通信线路施工图纸绘制班级姓名学号同组人实验台号实验日期教师签字1一．实训目的1.了解通信工程识图与制图的规范；2.掌握中望CAD工程制图软件的基本操作；3.掌握通信线路施工图光缆路由方式；4.掌握通信线路施工图绘制流程。二．主要仪器、设备及场地计算机、中望CAD软件、现代通信综合实训中心三．实验内容1.通信线路施工图光缆路由方式通信线路工程施工图的绘制，总体来说，要求线路图具有统一性、整体性和协调性。1、架空线路工程（1）仔细看好草图。①注意自己所画每张草图的衔接、指北方向的正确。②注意自己所画图纸与别人图纸的衔接。③新建杆路要问清杆高、芯数。④利旧杆路要问清是否是附挂，还是利用原有杆路新设吊线。（2）在绘图中要注意一个工程的标准统一性。①如字高大小的统一。②如尺寸标注大小的统一。（3）布置杆路。①设置好工程类别、吊线画在那里。②电杆的种类、电杆的同度、电杆的地貌、吊线的规格、吊线的地貌。（4）画路。①核对路由是否符合现场查勘情况。②注意路与杆线之间距离的比例。（5）角杆拉线。①角杆拉线要在角的平分线上。②一般情况角度小于45˚做角杆拉线。（6）截图。2①截出每段图纸尽量充满图框空间。②注意指北针一定要随着路由一起旋转然后接图。（7）添加参照物。①参照物的大小合适，所在图纸中的位置准确。②注意参照物中的文字角度要符合院里的要求。（8）添加杆号。①取两基站站名的前一个字母，如新街口-夫子庙，杆号为PXF01。②原有杆号在（），如（PXF01）。（9）添加人字拉、四方拉、终结拉线。①一般情况每8档做一个人字拉，在平原情况下32档做四方拉，注名“做双向假终结”。(具体参照各建设方要求为准)②一般情况角度大于等于45˚做综结拉线。(具体参照各建设方要求为准)（10）添加接地。①吊线终结的地方要做直埋式接地。②每1公里处加一个，在有拉线的位置时，要加拉线式接地，其他是直埋式拉线。(具体参照各建设方要求为准)（11）添加杆面程式、角度、工作量表、光缆图、接图符、图名和图号。（12）其他障碍物的处理：①在杆路与管道衔接处，要做好钢管引上。②进出基站处理。（注：在新建情况下要注名“站内预留xx米”、“拉攀固定”、“吊线松挂”）③特殊障碍处理（注：过特殊道路时应增加杆高，杆路在过河时超过120米时做辅助吊线。（具体参照现场为准）2、管道线路工程（1）仔细看好草图（注：要向工程负责人问清管孔程式）。（2）在绘图中要注意一个工程的标准统一性（如字高的大小、尺寸标注的大小等）。（3）布置管道路由（注：让工程负责人员核对路由是否符合现场查勘情况）。（4）添加参照物。（5）截图、加接头符号。（6）编人手孔孔号。(注：根据工程要求编号)（7）加管道断面、顶管、定向钻定型图。（8）画建筑方式图。3（9）加主要工作量表。（10）加图名图号。2..通信线路施工图纸-----------------三、实训小结（300字）4
