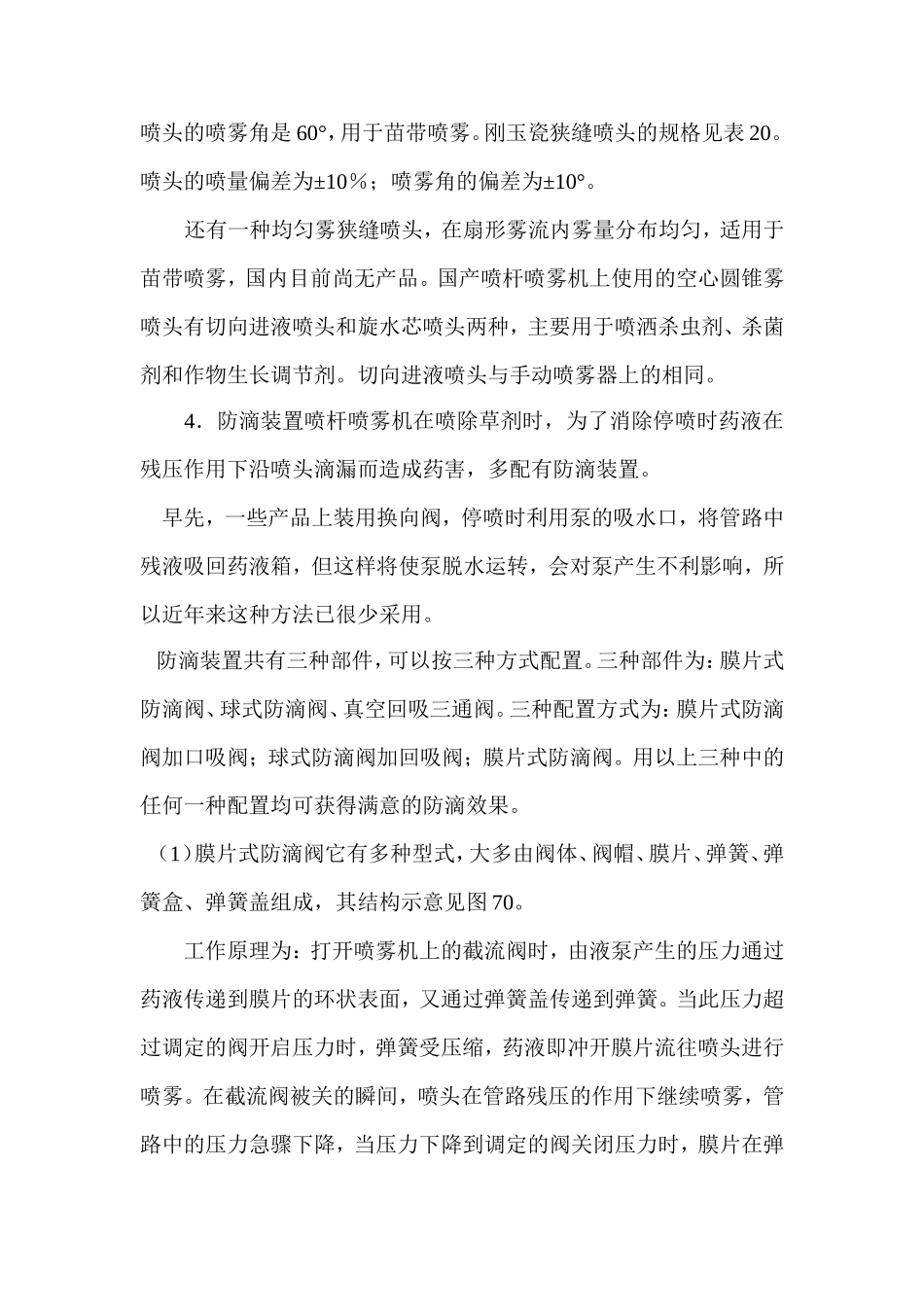

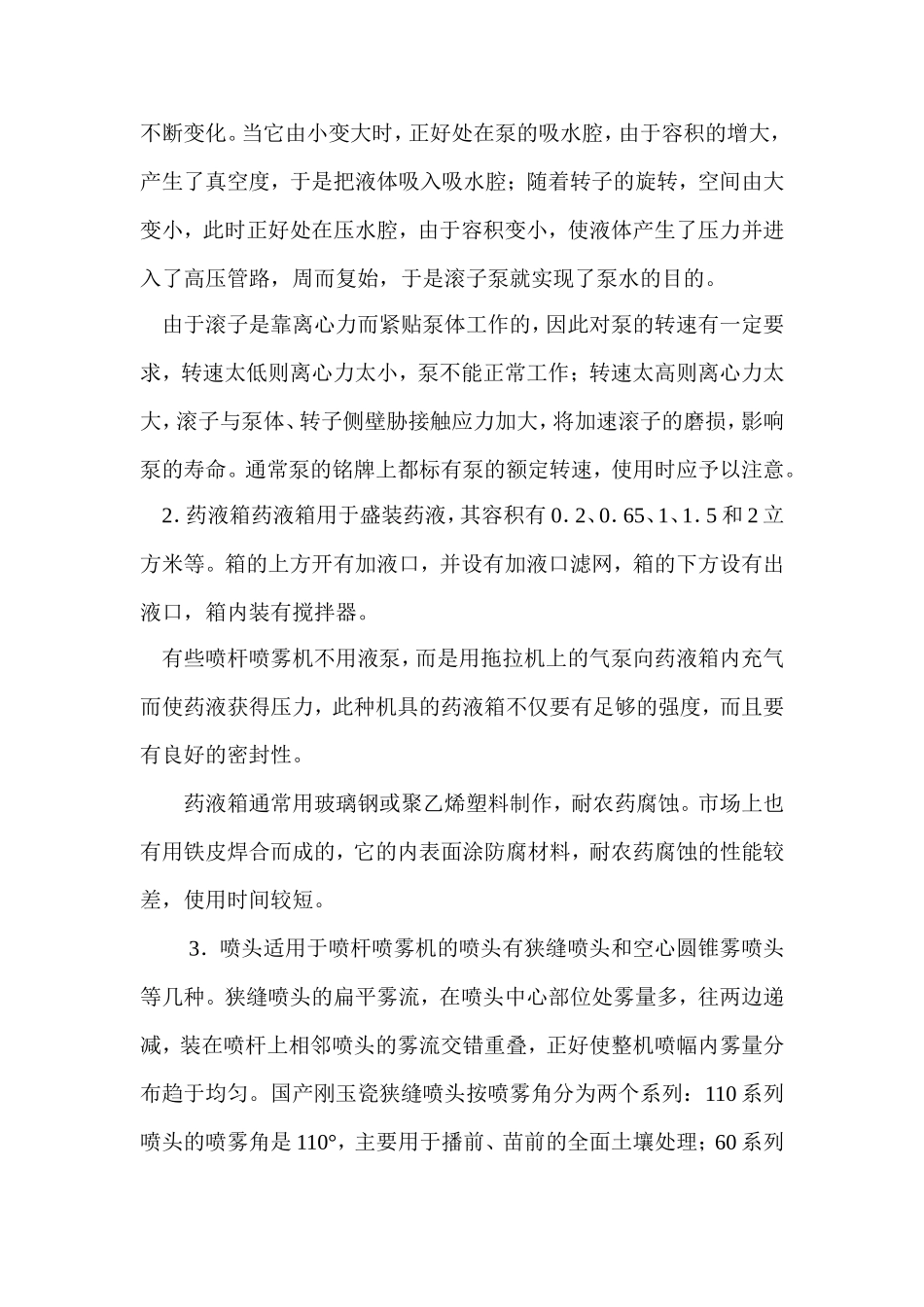

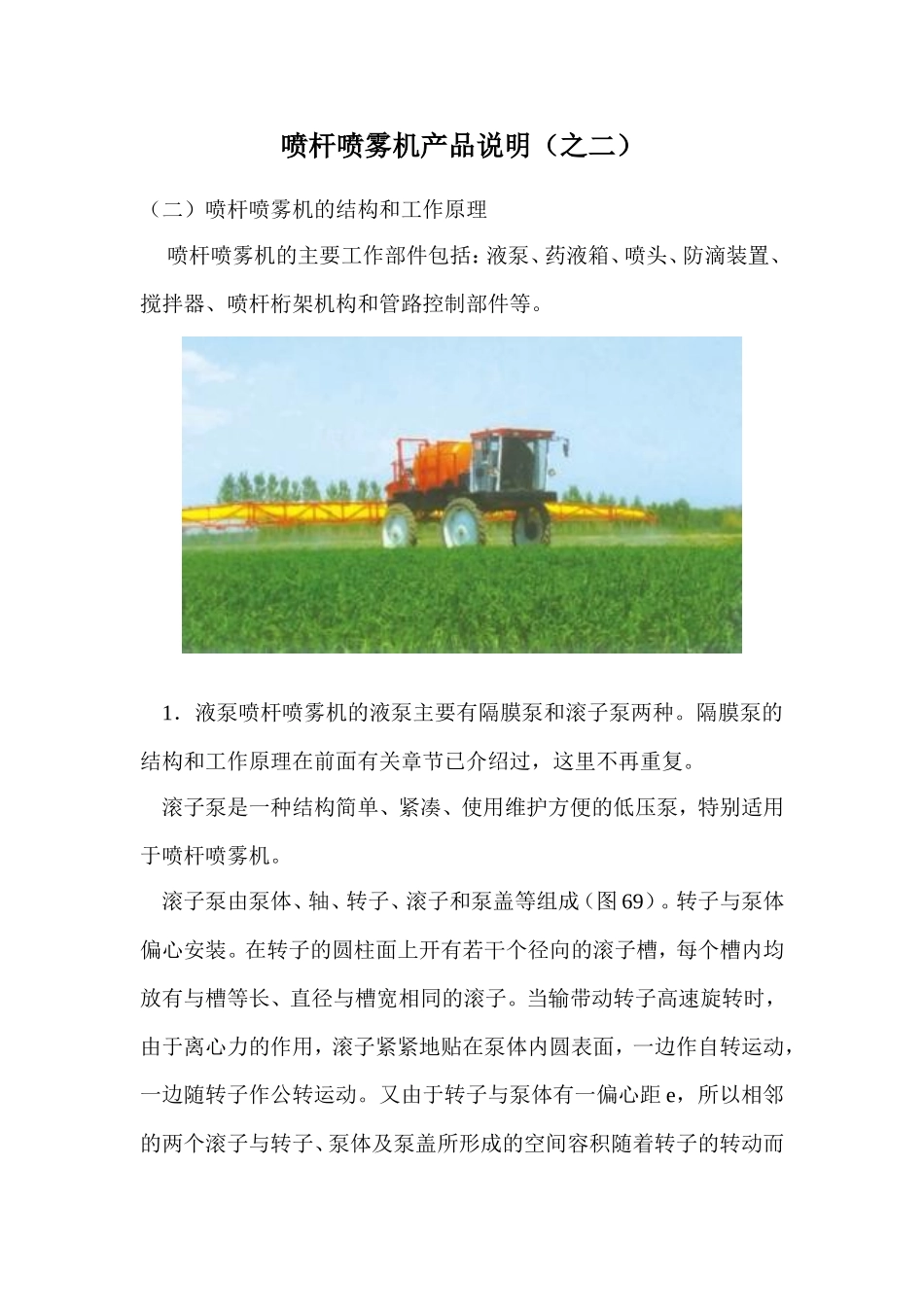

喷杆喷雾机产品说明（之二）（二）喷杆喷雾机的结构和工作原理喷杆喷雾机的主要工作部件包括：液泵、药液箱、喷头、防滴装置、搅拌器、喷杆桁架机构和管路控制部件等。1．液泵喷杆喷雾机的液泵主要有隔膜泵和滚子泵两种。隔膜泵的结构和工作原理在前面有关章节已介绍过，这里不再重复。滚子泵是一种结构简单、紧凑、使用维护方便的低压泵，特别适用于喷杆喷雾机。滚子泵由泵体、轴、转子、滚子和泵盖等组成（图69）。转子与泵体偏心安装。在转子的圆柱面上开有若干个径向的滚子槽，每个槽内均放有与槽等长、直径与槽宽相同的滚子。当输带动转子高速旋转时，由于离心力的作用，滚子紧紧地贴在泵体内圆表面，一边作自转运动，一边随转子作公转运动。又由于转子与泵体有一偏心距e，所以相邻的两个滚子与转子、泵体及泵盖所形成的空间容积随着转子的转动而不断变化。当它由小变大时，正好处在泵的吸水腔，由于容积的增大，产生了真空度，于是把液体吸入吸水腔；随着转子的旋转，空间由大变小，此时正好处在压水腔，由于容积变小，使液体产生了压力并进入了高压管路，周而复始，于是滚子泵就实现了泵水的目的。由于滚子是靠离心力而紧贴泵体工作的，因此对泵的转速有一定要求，转速太低则离心力太小，泵不能正常工作；转速太高则离心力太大，滚子与泵体、转子侧壁胁接触应力加大，将加速滚子的磨损，影响泵的寿命。通常泵的铭牌上都标有泵的额定转速，使用时应予以注意。2．药液箱药液箱用于盛装药液，其容积有0．2、0．65、1、1．5和2立方米等。箱的上方开有加液口，并设有加液口滤网，箱的下方设有出液口，箱内装有搅拌器。有些喷杆喷雾机不用液泵，而是用拖拉机上的气泵向药液箱内充气而使药液获得压力，此种机具的药液箱不仅要有足够的强度，而且要有良好的密封性。药液箱通常用玻璃钢或聚乙烯塑料制作，耐农药腐蚀。市场上也有用铁皮焊合而成的，它的内表面涂防腐材料，耐农药腐蚀的性能较差，使用时间较短。3．喷头适用于喷杆喷雾机的喷头有狭缝喷头和空心圆锥雾喷头等几种。狭缝喷头的扁平雾流，在喷头中心部位处雾量多，往两边递减，装在喷杆上相邻喷头的雾流交错重叠，正好使整机喷幅内雾量分布趋于均匀。国产刚玉瓷狭缝喷头按喷雾角分为两个系列：110系列喷头的喷雾角是110°，主要用于播前、苗前的全面土壤处理；60系列喷头的喷雾角是60°，用于苗带喷雾。刚玉瓷狭缝喷头的规格见表20。喷头的喷量偏差为±10％；喷雾角的偏差为±10°。还有一种均匀雾狭缝喷头，在扇形雾流内雾量分布均匀，适用于苗带喷雾，国内目前尚无产品。国产喷杆喷雾机上使用的空心圆锥雾喷头有切向进液喷头和旋水芯喷头两种，主要用于喷洒杀虫剂、杀菌剂和作物生长调节剂。切向进液喷头与手动喷雾器上的相同。4．防滴装置喷杆喷雾机在喷除草剂时，为了消除停喷时药液在残压作用下沿喷头滴漏而造成药害，多配有防滴装置。早先，一些产品上装用换向阀，停喷时利用泵的吸水口，将管路中残液吸回药液箱，但这样将使泵脱水运转，会对泵产生不利影响，所以近年来这种方法已很少采用。防滴装置共有三种部件，可以按三种方式配置。三种部件为：膜片式防滴阀、球式防滴阀、真空回吸三通阀。三种配置方式为：膜片式防滴阀加口吸阀；球式防滴阀加回吸阀；膜片式防滴阀。用以上三种中的任何一种配置均可获得满意的防滴效果。（1）膜片式防滴阀它有多种型式，大多由阀体、阀帽、膜片、弹簧、弹簧盒、弹簧盖组成，其结构示意见图70。工作原理为：打开喷雾机上的截流阀时，由液泵产生的压力通过药液传递到膜片的环状表面，又通过弹簧盖传递到弹簧。当此压力超过调定的阀开启压力时，弹簧受压缩，药液即冲开膜片流往喷头进行喷雾。在截流阀被关的瞬间，喷头在管路残压的作用下继续喷雾，管路中的压力急骤下降，当压力下降到调定的阀关闭压力时，膜片在弹簧作用下迅速关闭出液口，从而有效地防止管路中的残液沿喷头下滴，起到了防滴的作用。（2）球式防滴阀球式防滴阀同喷头滤网组成一体，直接装在普通的喷头体内，它由阀体、滤网、玻璃球和弹簧组成，其结构见图71，工作原理与膜片式防滴阀相同，只是将膜片换成了玻璃球...
