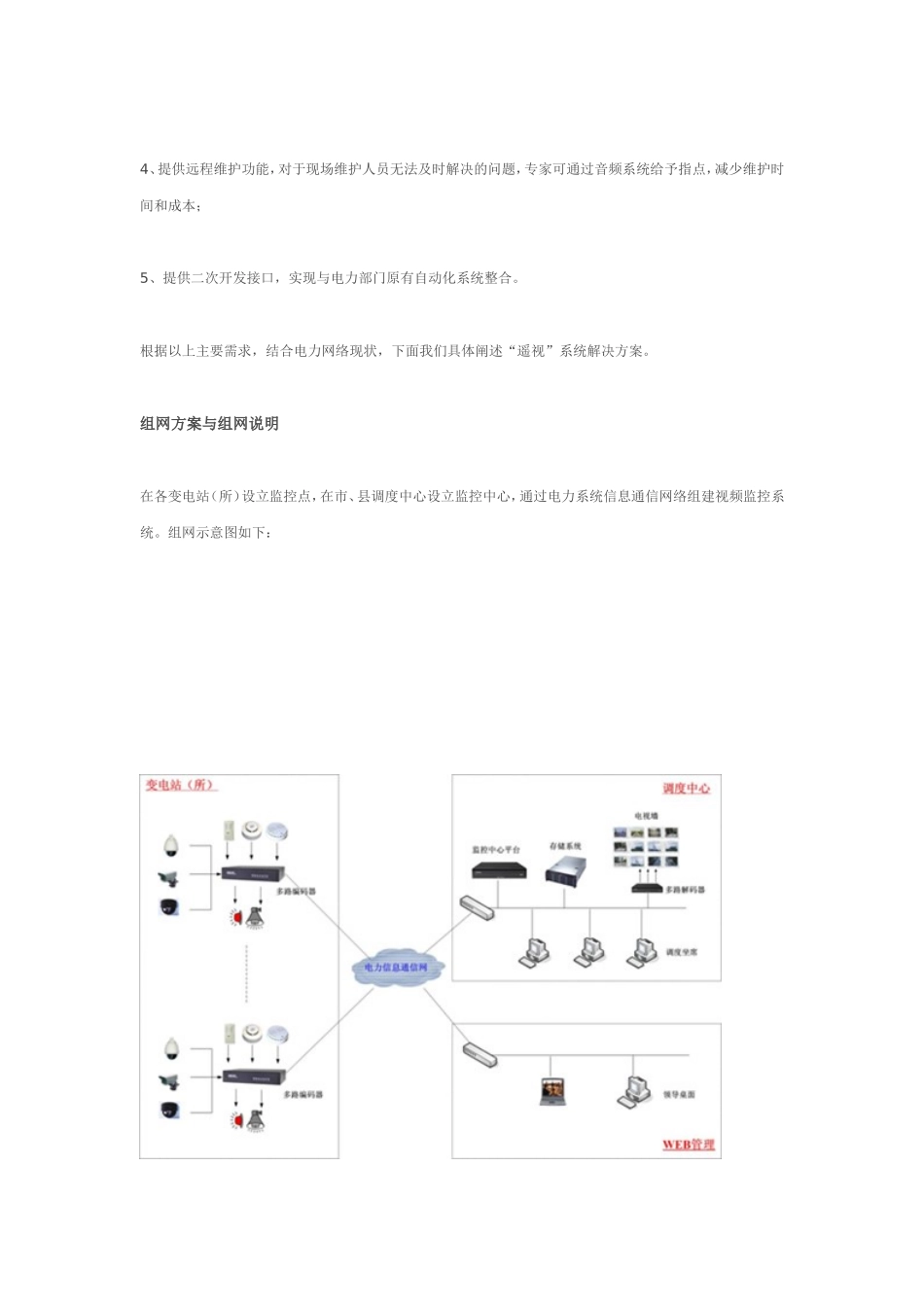

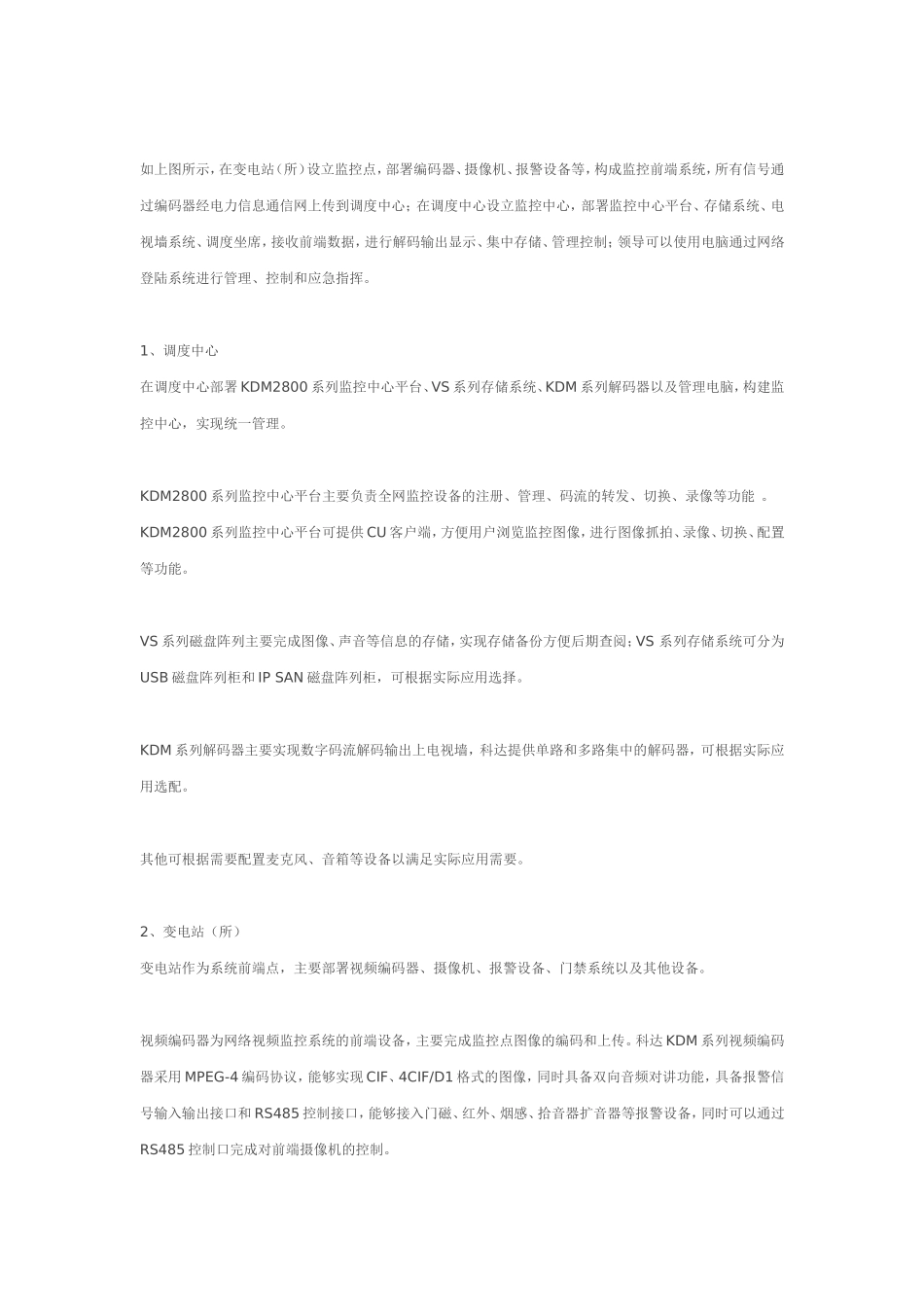

无人值守变电站解决方案随着国家电网系统信息化建设的不断深入，基于SDH、PDH、微波等传输方式的电力专用通信网已经逐步完善，为各项网络化应用创造了良好的前提条件。以该通信网为基础，建立无人值守变电站已经成为近几年国家电网的工作重点。变电站（所）是电网的枢纽，也是当前电网现代化改造的核心，而无人值守变电站（所）则能够帮助电力部门有效节约人力资源，提高管理效率，提升经济效益。目前，变电站（所）都有“三遥”（遥控、遥测、遥信）系统基本可实现调度中心集中调度、变电站（所）设备无人值守。但是，这种传统意义上的无人值守变电站（所）依然存在一些问题，比如人员入侵、火灾、水浸、自然灾害、站内设备安全等。随着电力部门信息通信网络的完善以及远程图像监控技术的发展，建设真正意义上的无人值守变电站（所）已成为可能。科达（KEDACOM）基于多年服务电力行业的经验，结合自身网络监控产品的优势推出了无人值守变电站解决方案：通过在各变电站（所）设置监控点，在调度中心设立监控中心，调动员可及时掌握各变电站（所）图像、数据、参量等信息，及时直接地掌握各站点情况，快速处理各类问题。我们可以把远程图像监控技术在变电站的应用称作“遥视”，与前“三遥”合称“四遥”。“四遥”的应用将积极推动电力网自动化、综合化、集中化、智能化的管理。需求分析对于远程图像监控系统在变电站的应用，需求基本可以归纳为以下几点：1、实现二十四小时不间断监控，把变电站（所）内外图像信息实时上传到调度中心，便于调度中心随时查看变电站情况；2、提供数据采集功能，及时把变电站内一些设备数据上传到调度中心，便于管理员对系统设备情况进行掌控；3、提供报警联动应用，及时上传站内非正常信息（如火灾、人员入侵等），并做出相应处理措施，便于调度中心及时处理紧急问题；4、提供远程维护功能，对于现场维护人员无法及时解决的问题，专家可通过音频系统给予指点，减少维护时间和成本；5、提供二次开发接口，实现与电力部门原有自动化系统整合。根据以上主要需求，结合电力网络现状，下面我们具体阐述“遥视”系统解决方案。组网方案与组网说明在各变电站（所）设立监控点，在市、县调度中心设立监控中心，通过电力系统信息通信网络组建视频监控系统。组网示意图如下：如上图所示，在变电站（所）设立监控点，部署编码器、摄像机、报警设备等，构成监控前端系统，所有信号通过编码器经电力信息通信网上传到调度中心；在调度中心设立监控中心，部署监控中心平台、存储系统、电视墙系统、调度坐席，接收前端数据，进行解码输出显示、集中存储、管理控制；领导可以使用电脑通过网络登陆系统进行管理、控制和应急指挥。1、调度中心在调度中心部署KDM2800系列监控中心平台、VS系列存储系统、KDM系列解码器以及管理电脑，构建监控中心，实现统一管理。KDM2800系列监控中心平台主要负责全网监控设备的注册、管理、码流的转发、切换、录像等功能。KDM2800系列监控中心平台可提供CU客户端，方便用户浏览监控图像，进行图像抓拍、录像、切换、配置等功能。VS系列磁盘阵列主要完成图像、声音等信息的存储，实现存储备份方便后期查阅；VS系列存储系统可分为USB磁盘阵列柜和IPSAN磁盘阵列柜，可根据实际应用选择。KDM系列解码器主要实现数字码流解码输出上电视墙，科达提供单路和多路集中的解码器，可根据实际应用选配。其他可根据需要配置麦克风、音箱等设备以满足实际应用需要。2、变电站（所）变电站作为系统前端点，主要部署视频编码器、摄像机、报警设备、门禁系统以及其他设备。视频编码器为网络视频监控系统的前端设备，主要完成监控点图像的编码和上传。科达KDM系列视频编码器采用MPEG-4编码协议，能够实现CIF、4CIF/D1格式的图像，同时具备双向音频对讲功能，具备报警信号输入输出接口和RS485控制接口，能够接入门磁、红外、烟感、拾音器扩音器等报警设备，同时可以通过RS485控制口完成对前端摄像机的控制。摄像机为监控图像采集设备。一般摄像机可分为球机和枪机，根据应用场合可分为室外型和室内型。具体如何选择可根据现场情况配置。对重点设备的监控可采...
