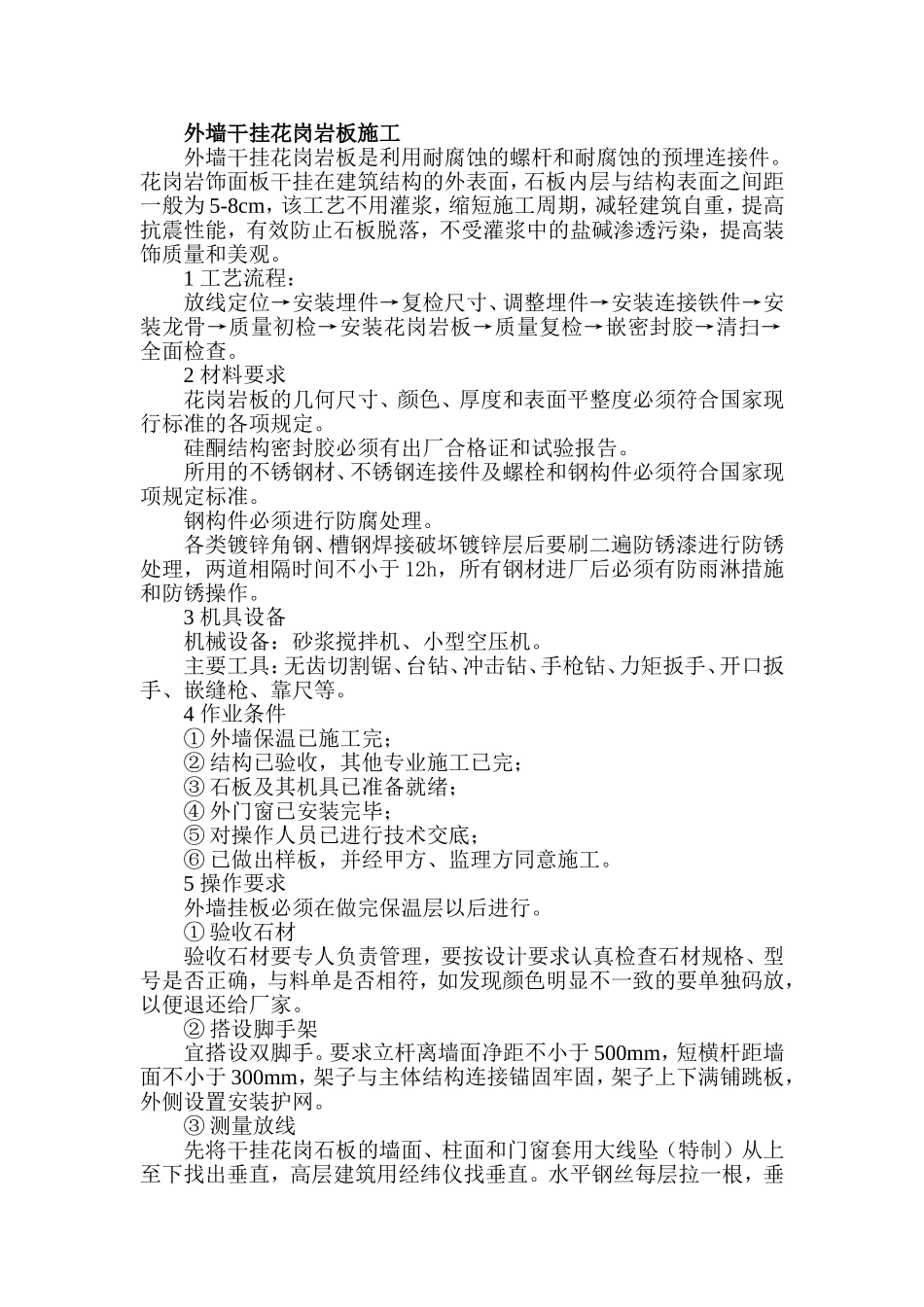

外墙干挂花岗岩板施工外墙干挂花岗岩板是利用耐腐蚀的螺杆和耐腐蚀的预埋连接件。花岗岩饰面板干挂在建筑结构的外表面，石板内层与结构表面之间距一般为5-8cm，该工艺不用灌浆，缩短施工周期，减轻建筑自重，提高抗震性能，有效防止石板脱落，不受灌浆中的盐碱渗透污染，提高装饰质量和美观。1工艺流程：放线定位→安装埋件→复检尺寸、调整埋件→安装连接铁件→安装龙骨→质量初检→安装花岗岩板→质量复检→嵌密封胶→清扫→全面检查。2材料要求花岗岩板的几何尺寸、颜色、厚度和表面平整度必须符合国家现行标准的各项规定。硅酮结构密封胶必须有出厂合格证和试验报告。所用的不锈钢材、不锈钢连接件及螺栓和钢构件必须符合国家现项规定标准。钢构件必须进行防腐处理。各类镀锌角钢、槽钢焊接破坏镀锌层后要刷二遍防锈漆进行防锈处理，两道相隔时间不小于12h，所有钢材进厂后必须有防雨淋措施和防锈操作。3机具设备机械设备：砂浆搅拌机、小型空压机。主要工具：无齿切割锯、台钻、冲击钻、手枪钻、力矩扳手、开口扳手、嵌缝枪、靠尺等。4作业条件①外墙保温已施工完；②结构已验收，其他专业施工已完；③石板及其机具已准备就绪；④外门窗已安装完毕；⑤对操作人员已进行技术交底；⑥已做出样板，并经甲方、监理方同意施工。5操作要求外墙挂板必须在做完保温层以后进行。①验收石材验收石材要专人负责管理，要按设计要求认真检查石材规格、型号是否正确，与料单是否相符，如发现颜色明显不一致的要单独码放，以便退还给厂家。②搭设脚手架宜搭设双脚手。要求立杆离墙面净距不小于500mm，短横杆距墙面不小于300mm，架子与主体结构连接锚固牢固，架子上下满铺跳板，外侧设置安装护网。③测量放线先将干挂花岗石板的墙面、柱面和门窗套用大线坠（特制）从上至下找出垂直，高层建筑用经纬仪找垂直。水平钢丝每层拉一根，垂直钢丝间隔20m拉一根。同时应该考虑石材厚度及石材内皮距结构表面的间距，一般以6-8cm为宜。根据花岗石板的高度用水准仪测定水平线并标注在墙上。一般竖向板缝为6-10mm，横向板缝隙为6-10mm。弹线要从外墙饰面中心向两侧及上下分格，误差要匀开。④钻孔开槽安装大理石、花岗石石板前先测量准确位置，然后再进行钻孔开槽，对于钢筋混凝土或砖墙面，先在石板的两端距孔中心80-100mm处开槽钻孔，孔深20-25mm，而后在墙面相对于石板开槽钻孔的位置钻直径8-10mm的孔，将不锈钢胀管螺栓一端插入孔中固定，另一端挂好锚固件。对于钢筋混凝土柱、梁，由于内部配筋率高，钢筋面积较大，在有些部位很难开槽钻孔，在测量放线时，应该先在柱或梁面上躲开钢筋位置，准确标出钻孔位置，待钻孔及固定好胀管螺栓锚固件后，再在石板的相应位置钻孔开槽。⑤底层石板安装安装底层大理石或花岗石底层石板，应根据固定在墙面上的不锈钢锚固件位置进行安装。具体操作是将石板孔槽和锚固件固定销对位安置好，利用锚固件的长方形螺栓孔，调节石板的平整，用方尺找阴阳角方正，拉通线找石板上口平直，然后用锚固件将石板固定牢固，并用嵌固胶将锚固件填堵固定。⑥上行石板安装先往下一行石板的插销孔内注入嵌固胶，擦净残余胶液后，将上行大理石或花岗岩石板按照安装底石板的操作方法就位。检查安装质量，符合设计及规范要求后进行固定。对于檐口等石板上边不易固定的部位，可用同样方法对石板的两侧边进行锚固。⑦密封填缝宜采用陶式康宁密封胶。待全部花岗岩石板挂贴完毕，进行表面清洁和清洗缝隙中的灰尘。先用直径8-10mm的泡沫塑料条填板内侧，留5-10mm深缝，在缝两侧的石板上，靠缝粘贴10-15mm宽的塑料胶带，以防打胶嵌缝时污染板面。然后用打胶枪填满封胶，若密封胶污染板面，必须立即擦净。最后揭掉胶带，清洁板表面，打蜡抛光，达到质量标准后，拆除脚手架。13.2.5质量标准①饰面板表面平整、洁净、色泽一致、无裂痕和缺损、无泛碱。②嵌缝平直密实，宽度和深度符合要求，色泽一致。③允许偏差：立面垂直不大于2mm表面平整度不大于2mm阴阳角方正不大于2mm接缝高低差不大于0.5mm接缝宽度不大于1mm
