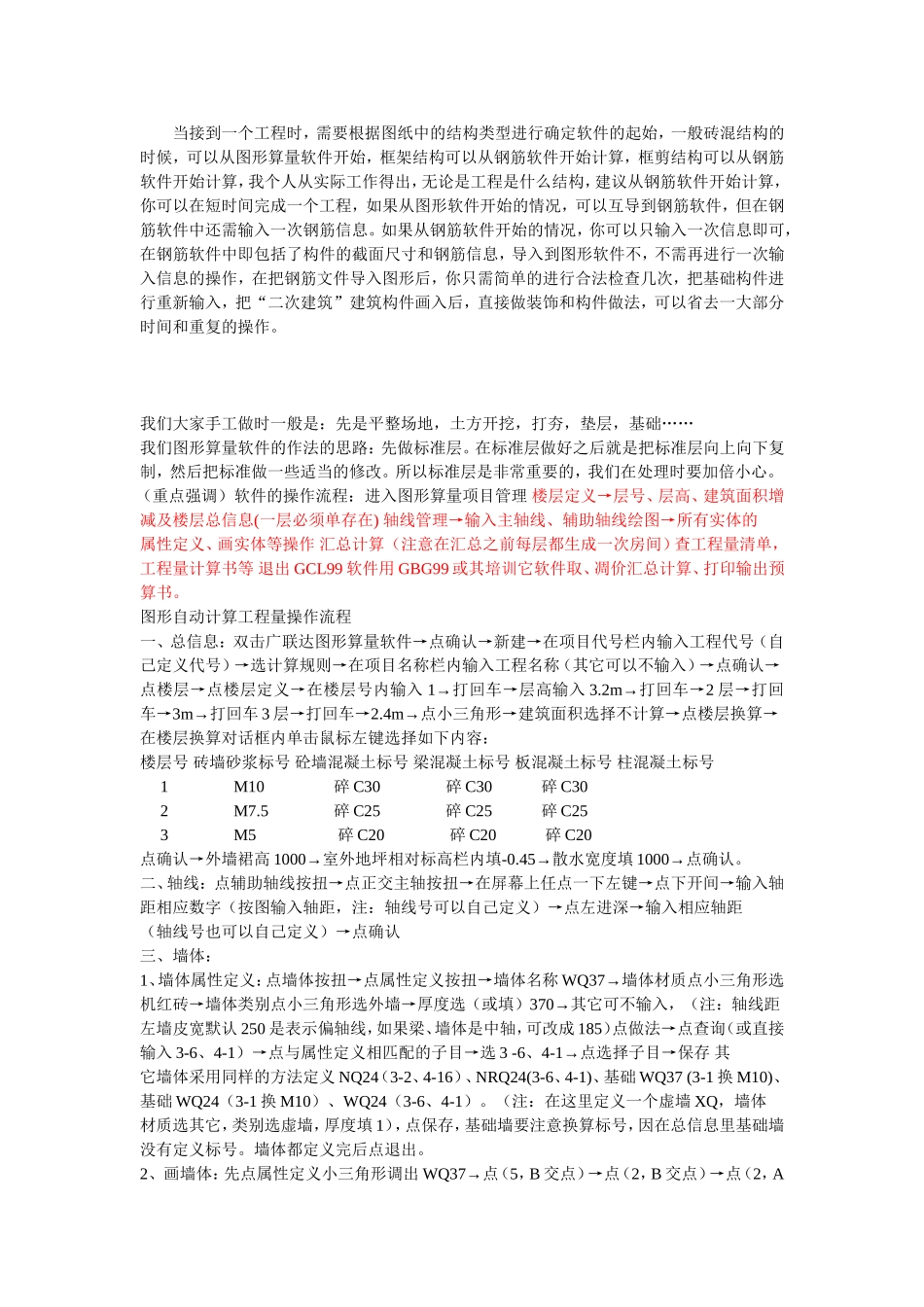

当接到一个工程时，需要根据图纸中的结构类型进行确定软件的起始，一般砖混结构的时候，可以从图形算量软件开始，框架结构可以从钢筋软件开始计算，框剪结构可以从钢筋软件开始计算，我个人从实际工作得出，无论是工程是什么结构，建议从钢筋软件开始计算，你可以在短时间完成一个工程，如果从图形软件开始的情况，可以互导到钢筋软件，但在钢筋软件中还需输入一次钢筋信息。如果从钢筋软件开始的情况，你可以只输入一次信息即可，在钢筋软件中即包括了构件的截面尺寸和钢筋信息，导入到图形软件不，不需再进行一次输入信息的操作，在把钢筋文件导入图形后，你只需简单的进行合法检查几次，把基础构件进行重新输入，把“二次建筑”建筑构件画入后，直接做装饰和构件做法，可以省去一大部分时间和重复的操作。我们大家手工做时一般是：先是平整场地，土方开挖，打夯，垫层，基础……我们图形算量软件的作法的思路：先做标准层。在标准层做好之后就是把标准层向上向下复制，然后把标准做一些适当的修改。所以标准层是非常重要的，我们在处理时要加倍小心。（重点强调）软件的操作流程：进入图形算量项目管理楼层定义→层号、层高、建筑面积增减及楼层总信息(一层必须单存在)轴线管理→输入主轴线、辅助轴线绘图→所有实体的属性定义、画实体等操作汇总计算（注意在汇总之前每层都生成一次房间）查工程量清单，工程量计算书等退出GCL99软件用GBG99或其培训它软件取、凋价汇总计算、打印输出预算书。图形自动计算工程量操作流程一、总信息：双击广联达图形算量软件→点确认→新建→在项目代号栏内输入工程代号（自己定义代号）→选计算规则→在项目名称栏内输入工程名称（其它可以不输入）→点确认→点楼层→点楼层定义→在楼层号内输入1→打回车→层高输入3.2m→打回车→2层→打回车→3m→打回车3层→打回车→2.4m→点小三角形→建筑面积选择不计算→点楼层换算→在楼层换算对话框内单击鼠标左键选择如下内容：楼层号砖墙砂浆标号砼墙混凝土标号梁混凝土标号板混凝土标号柱混凝土标号1M10碎C30碎C30碎C302M7.5碎C25碎C25碎C253M5碎C20碎C20碎C20点确认→外墙裙高1000→室外地坪相对标高栏内填-0.45→散水宽度填1000→点确认。二、轴线：点辅助轴线按扭→点正交主轴按扭→在屏幕上任点一下左键→点下开间→输入轴距相应数字（按图输入轴距，注：轴线号可以自己定义）→点左进深→输入相应轴距（轴线号也可以自己定义）→点确认三、墙体：1、墙体属性定义：点墙体按扭→点属性定义按扭→墙体名称WQ37→墙体材质点小三角形选机红砖→墙体类别点小三角形选外墙→厚度选（或填）370→其它可不输入，（注：轴线距左墙皮宽默认250是表示偏轴线，如果梁、墙体是中轴，可改成185）点做法→点查询（或直接输入3-6、4-1）→点与属性定义相匹配的子目→选3-6、4-1→点选择子目→保存其它墙体采用同样的方法定义NQ24（3-2、4-16）、NRQ24(3-6、4-1)、基础WQ37(3-1换M10)、基础WQ24（3-1换M10）、WQ24（3-6、4-1）。（注：在这里定义一个虚墙XQ，墙体材质选其它，类别选虚墙，厚度填1），点保存，基础墙要注意换算标号，因在总信息里基础墙没有定义标号。墙体都定义完后点退出。2、画墙体：先点属性定义小三角形调出WQ37→点（5，B交点）→点（2，B交点）→点（2，A交点）→点（1，A）→点（1，F）→点（2，F）→点顺小弧→填半径1200mm→打开偏移→X=1200,Y=0→点（2，G）→点连续线→关闭偏移→点（5，G）→点属性定义小三角形调出NQ24→点（5，B）→点右键→点（1，C）→点（2，C）→点右键→点（2，F）→点（2，B）→点右键→点（2，D）→点（4，D）→点（4，B）→点右键→点（3，G）→点（3，E）→点右键在属性定义栏内点小三角形调出XQ（画虚墙主要参考建施9，将楼梯分为斜跑、休息平台、楼板三部分）→点（3，E）→点（3，D）→打开偏移→X=120，Y=0，→点（4，E）→点（4，D）→点右键→X=0，Y=120→点（4，D）→点（5，D）→点右键→X=0，Y=1470（注没楼梯梁最后一踏步让250，有楼梯梁接楼梯梁划分）→点（4，B）→点（5，B）→点右键→关闭偏移。四、门窗部分：1、门窗属性定义：点门窗洞...
