室内装饰装修材料 聚氯乙烯卷材地板中有害物质限量VIP免费

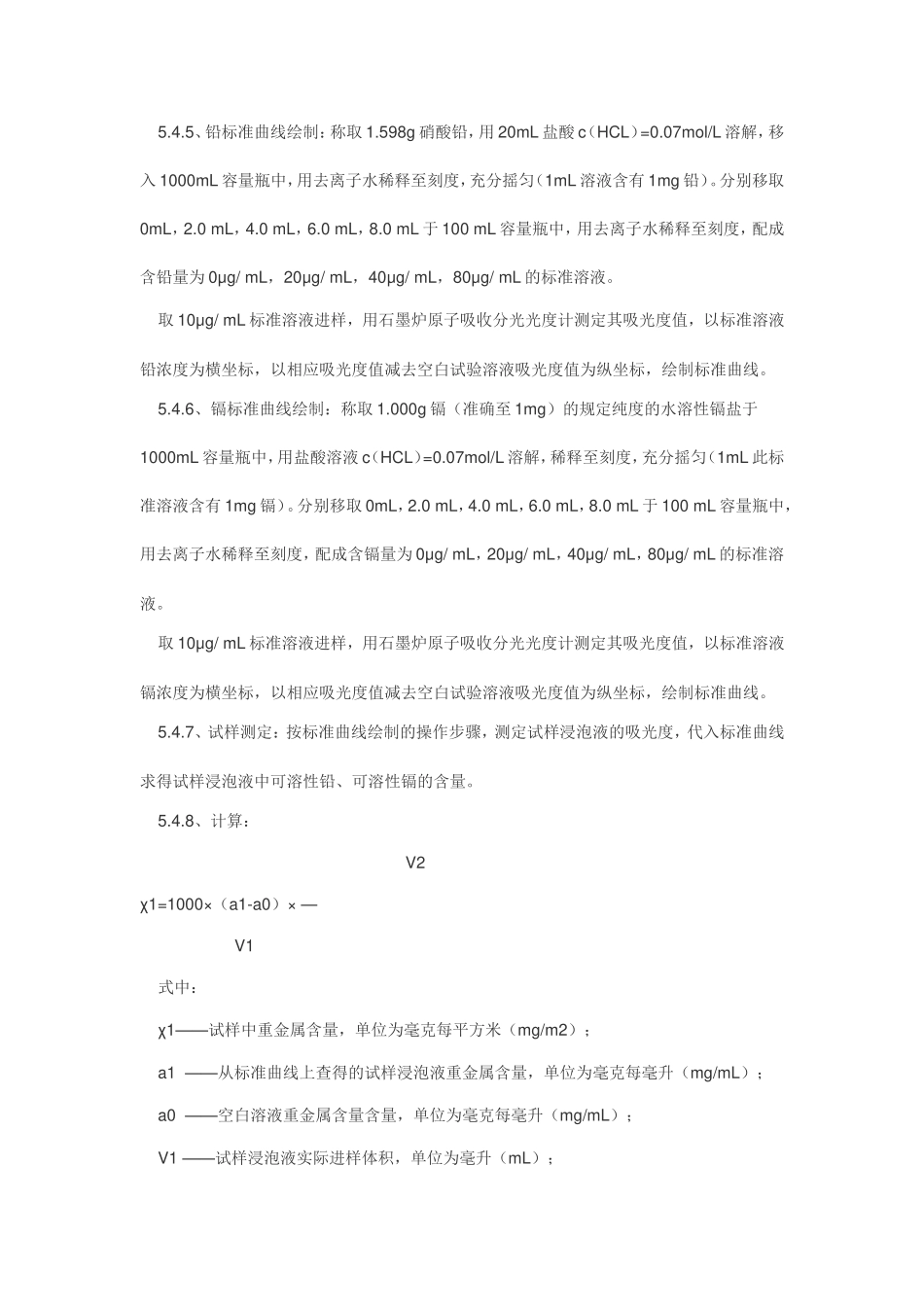

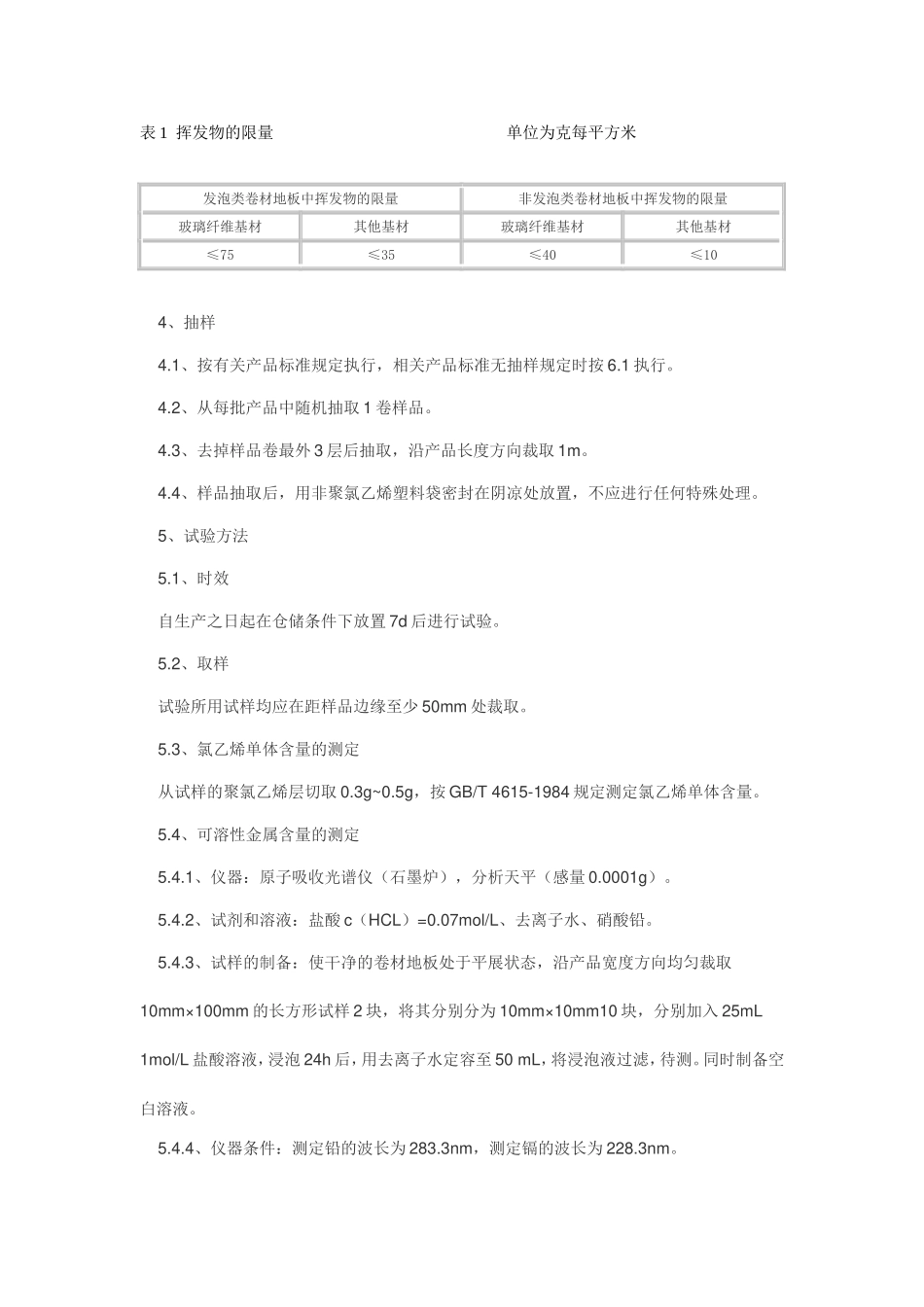

室内装饰装修材料聚氯乙烯卷材地板中有害物质限量1、范围本标准规定了聚氯乙烯卷材地板（又称聚氯乙烯地板革）中聚氯乙烯单体、可溶性镉和其他挥发物的限量、试验方法、抽样和检验规则。本标准适用于聚氯乙烯树脂为主要原料并加入适当助剂，用涂敷、压延、复合工艺生产的发泡或不发泡的、有基材或无基材的聚氯乙烯卷材地板（以下简称为卷材地板），也适用于聚氯乙烯复合铺炕革、聚氯乙烯车用地板。2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2918-1998塑料试样状态调节和试验的标准环境GB/T4615-1984聚氯乙烯树脂中残留氯乙烯单体含量测定方法3、要求3.1、氯乙烯单体限量卷材地板聚氯乙烯层中氯乙烯单体含量应不大于5mg/kg。3.2、可溶性重金属限量卷材地板中不得使用铅盐助剂；作为杂质，卷材地板中可溶性铅含量应不大于20mg/m2。卷材地板中可溶性镉含量不应大于20mg/m2。3.3、挥发物的限量卷材地板中挥发物的限量见表1表1挥发物的限量单位为克每平方米发泡类卷材地板中挥发物的限量非发泡类卷材地板中挥发物的限量玻璃纤维基材其他基材玻璃纤维基材其他基材≤75≤35≤40≤104、抽样4.1、按有关产品标准规定执行，相关产品标准无抽样规定时按6.1执行。4.2、从每批产品中随机抽取1卷样品。4.3、去掉样品卷最外3层后抽取，沿产品长度方向裁取1m。4.4、样品抽取后，用非聚氯乙烯塑料袋密封在阴凉处放置，不应进行任何特殊处理。5、试验方法5.1、时效自生产之日起在仓储条件下放置7d后进行试验。5.2、取样试验所用试样均应在距样品边缘至少50mm处裁取。5.3、氯乙烯单体含量的测定从试样的聚氯乙烯层切取0.3g~0.5g，按GB/T4615-1984规定测定氯乙烯单体含量。5.4、可溶性金属含量的测定5.4.1、仪器：原子吸收光谱仪（石墨炉），分析天平（感量0.0001g）。5.4.2、试剂和溶液：盐酸c（HCL）=0.07mol/L、去离子水、硝酸铅。5.4.3、试样的制备：使干净的卷材地板处于平展状态，沿产品宽度方向均匀裁取10mm×100mm的长方形试样2块，将其分别分为10mm×10mm10块，分别加入25mL1mol/L盐酸溶液，浸泡24h后，用去离子水定容至50mL，将浸泡液过滤，待测。同时制备空白溶液。5.4.4、仪器条件：测定铅的波长为283.3nm，测定镉的波长为228.3nm。5.4.5、铅标准曲线绘制：称取1.598g硝酸铅，用20mL盐酸c（HCL）=0.07mol/L溶解，移入1000mL容量瓶中，用去离子水稀释至刻度，充分摇匀（1mL溶液含有1mg铅）。分别移取0mL，2.0mL，4.0mL，6.0mL，8.0mL于100mL容量瓶中，用去离子水稀释至刻度，配成含铅量为0μg/mL，20μg/mL，40μg/mL，80μg/mL的标准溶液。取10μg/mL标准溶液进样，用石墨炉原子吸收分光光度计测定其吸光度值，以标准溶液铅浓度为横坐标，以相应吸光度值减去空白试验溶液吸光度值为纵坐标，绘制标准曲线。5.4.6、镉标准曲线绘制：称取1.000g镉（准确至1mg）的规定纯度的水溶性镉盐于1000mL容量瓶中，用盐酸溶液c（HCL）=0.07mol/L溶解，稀释至刻度，充分摇匀（1mL此标准溶液含有1mg镉）。分别移取0mL，2.0mL，4.0mL，6.0mL，8.0mL于100mL容量瓶中，用去离子水稀释至刻度，配成含镉量为0μg/mL，20μg/mL，40μg/mL，80μg/mL的标准溶液。取10μg/mL标准溶液进样，用石墨炉原子吸收分光光度计测定其吸光度值，以标准溶液镉浓度为横坐标，以相应吸光度值减去空白试验溶液吸光度值为纵坐标，绘制标准曲线。5.4.7、试样测定：按标准曲线绘制的操作步骤，测定试样浸泡液的吸光度，代入标准曲线求得试样浸泡液中可溶性铅、可溶性镉的含量。5.4.8、计算：V2χ1=1000×（a1-a0）×—V1式中：χ1——试样中重金属含量，单位为毫克每平方米（mg/m2）；a1——从标准曲线上查得的试样浸泡液重金属含量，单位为毫克每毫升（mg/mL）；a0——空白溶液重金属含量含量，单位为毫克每毫升（mg/mL）；V1——试样浸泡液实际进样体积，单位为毫升（mL）；V2——...
