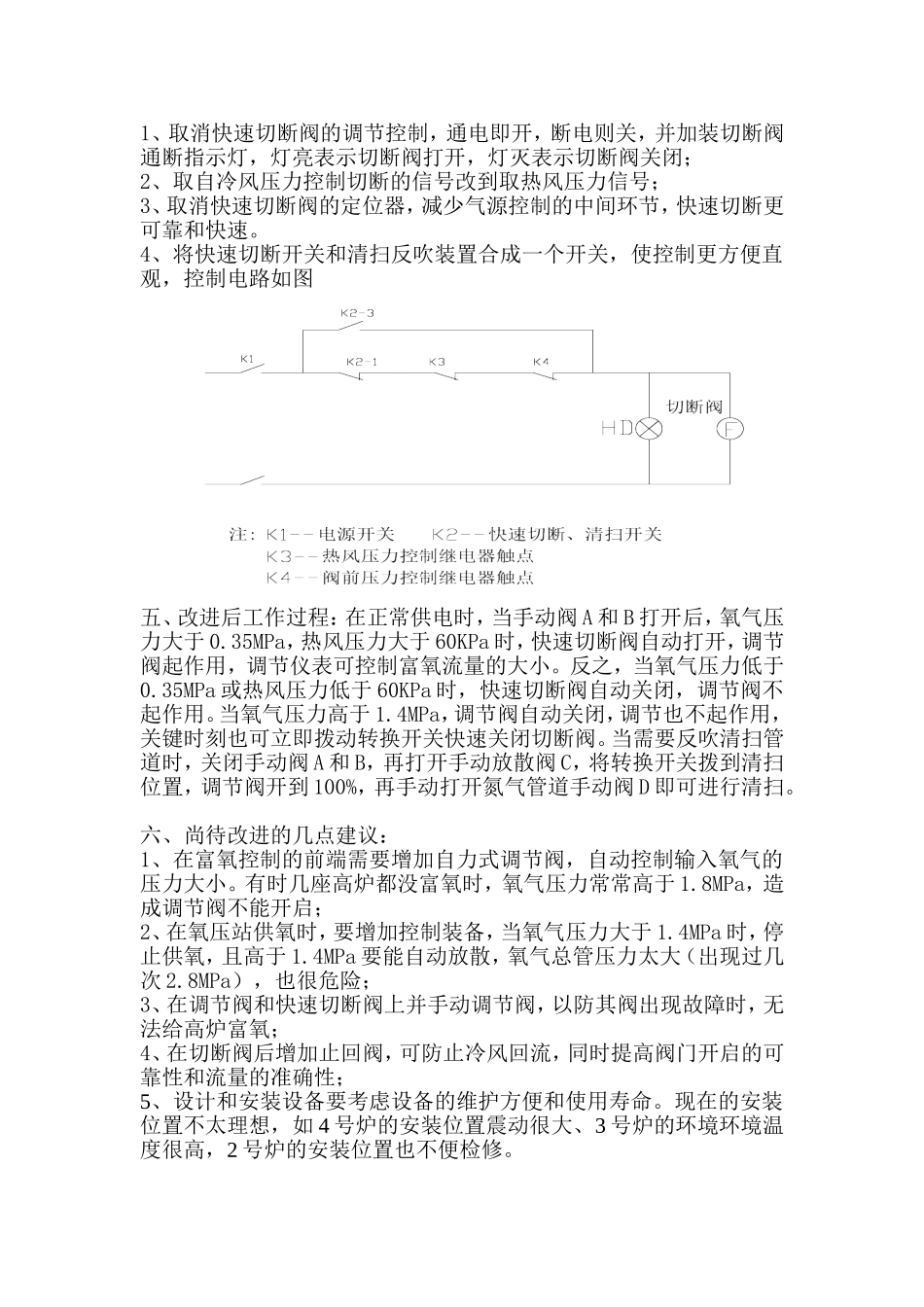

高炉富氧系统电气测控及改造摘要：本文对高炉新增富氧喷吹系统的电气仪表检测控制系统及其改造进行了说明和建议。关键词：高炉富氧调节控制改造与建议一、前言：今年五月，我厂对4座高炉新增了富氧喷吹系统，之前富余的氧气都放散到大气中，对环境造成很大污染，引响周围居民的生活，将这些富余的氧气用于高炉生产，不仅起到环保的作用，还能提高高炉的生铁产量3%左右，可谓一举两得。但氧气存在易燃易暴的特点，故在高炉应用中，须加强这方面的控制措施，下面就根据我厂实际情况介绍电气测控系统和改造内容。二、概述：1、新增富氧管道及仪表测控点如下图：放散氮气放散阀手动阀氧气总管调节阀阀前压力阀后压力切断阀流量计冷风管仪表测控系统中的主要配件采用广东明珠生产的气动调节阀和快速切断阀，智能型数控仪表采用昆山仪表，再配用ZPD-2000系列电动阀门定位器等组成。2、工作过程：原设计采用精确控制体系，二路仪表控制线路，根据调节阀前后压力组成压力检测控制，对氧气压力进行控制；另一路对进入高炉冷风管道的富氧流量检测控制，同时也可以切断氧气流量。三、存在的问题：1、原快速切断阀也用于流量调节，在实际时，不利于控制和切断，因无反馈，开断不清楚；2、原来是根据冷风压力低于60KPa来控制快速切断阀，但有时候需临时休风或不需要输送热风时，氧气会持续输入造成氧气浪费等；3、快速切断阀在实际使用过程中，定位器输出气压变化较慢，不利于快速切断的需要，且动作时有不可靠的打不开或关不死现象存在。四、改造措施：1、取消快速切断阀的调节控制，通电即开，断电则关，并加装切断阀通断指示灯，灯亮表示切断阀打开，灯灭表示切断阀关闭；2、取自冷风压力控制切断的信号改到取热风压力信号；3、取消快速切断阀的定位器，减少气源控制的中间环节，快速切断更可靠和快速。4、将快速切断开关和清扫反吹装置合成一个开关，使控制更方便直观，控制电路如图五、改进后工作过程：在正常供电时，当手动阀A和B打开后，氧气压力大于0.35MPa，热风压力大于60KPa时，快速切断阀自动打开，调节阀起作用，调节仪表可控制富氧流量的大小。反之，当氧气压力低于0.35MPa或热风压力低于60KPa时，快速切断阀自动关闭，调节阀不起作用。当氧气压力高于1.4MPa，调节阀自动关闭，调节也不起作用，关键时刻也可立即拨动转换开关快速关闭切断阀。当需要反吹清扫管道时，关闭手动阀A和B，再打开手动放散阀C，将转换开关拨到清扫位置，调节阀开到100%，再手动打开氮气管道手动阀D即可进行清扫。六、尚待改进的几点建议：1、在富氧控制的前端需要增加自力式调节阀，自动控制输入氧气的压力大小。有时几座高炉都没富氧时，氧气压力常常高于1.8MPa，造成调节阀不能开启；2、在氧压站供氧时，要增加控制装备，当氧气压力大于1.4MPa时，停止供氧，且高于1.4MPa要能自动放散，氧气总管压力太大（出现过几次2.8MPa），也很危险；3、在调节阀和快速切断阀上并手动调节阀，以防其阀出现故障时，无法给高炉富氧；4、在切断阀后增加止回阀，可防止冷风回流，同时提高阀门开启的可靠性和流量的准确性；5、设计和安装设备要考虑设备的维护方便和使用寿命。现在的安装位置不太理想，如4号炉的安装位置震动很大、3号炉的环境环境温度很高，2号炉的安装位置也不便检修。黄光华陈光2007年11月12日
