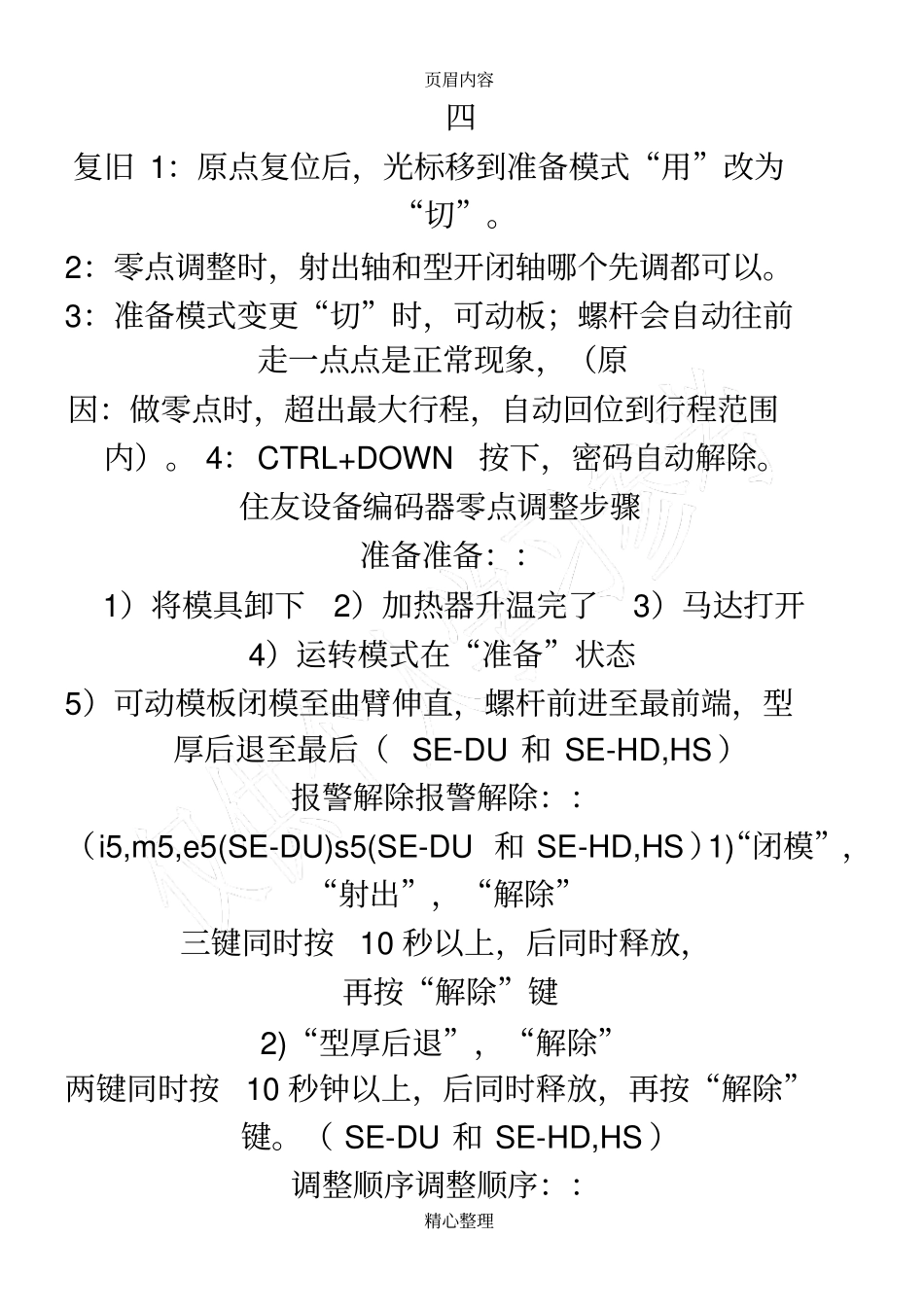

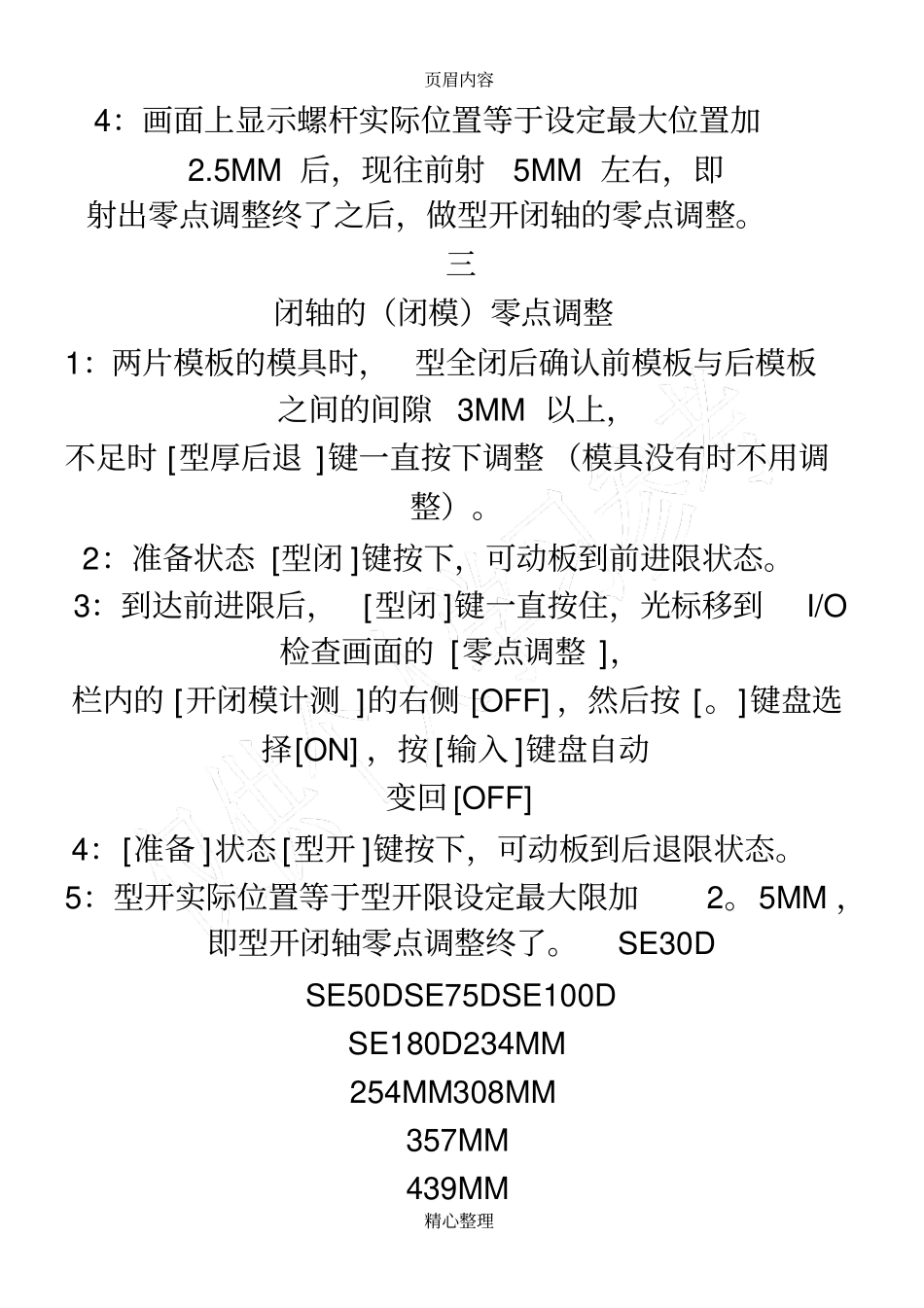

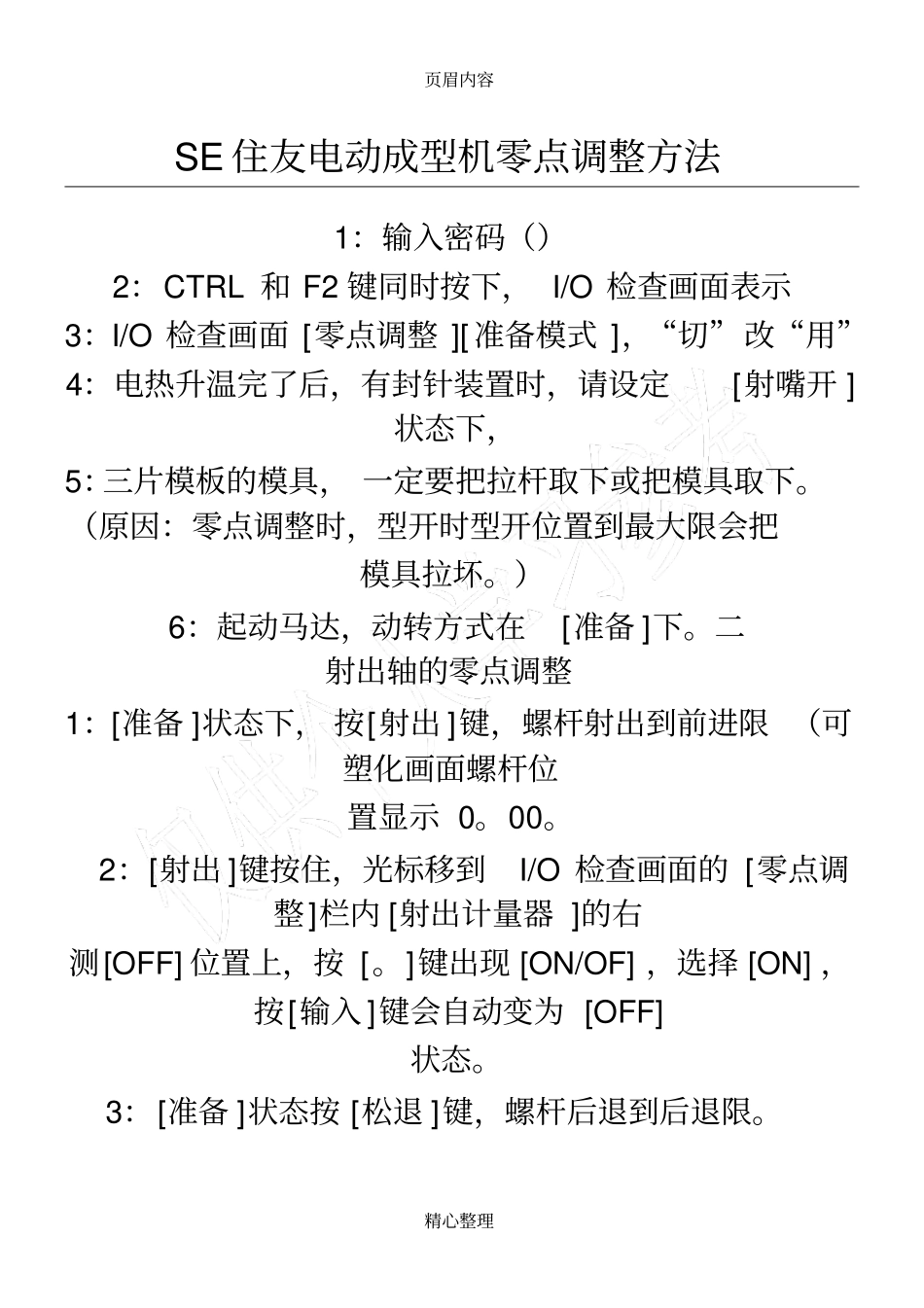

页眉内容精心整理SE住友电动成型机零点调整方法1：输入密码（）2：CTRL和F2键同时按下，I/O检查画面表示3：I/O检查画面[零点调整][准备模式]，“切”改“用”4：电热升温完了后，有封针装置时，请设定[射嘴开]状态下，5：三片模板的模具，一定要把拉杆取下或把模具取下。（原因：零点调整时，型开时型开位置到最大限会把模具拉坏。）6：起动马达，动转方式在[准备]下。二射出轴的零点调整1：[准备]状态下，按[射出]键，螺杆射出到前进限（可塑化画面螺杆位置显示0。00。2：[射出]键按住，光标移到I/O检查画面的[零点调整]栏内[射出计量器]的右测[OFF]位置上，按[。]键出现[ON/OF]，选择[ON]，按[输入]键会自动变为[OFF]状态。3：[准备]状态按[松退]键，螺杆后退到后退限。页眉内容精心整理4：画面上显示螺杆实际位置等于设定最大位置加2.5MM后，现往前射5MM左右，即射出零点调整终了之后，做型开闭轴的零点调整。三闭轴的（闭模）零点调整1：两片模板的模具时，型全闭后确认前模板与后模板之间的间隙3MM以上，不足时[型厚后退]键一直按下调整（模具没有时不用调整）。2：准备状态[型闭]键按下，可动板到前进限状态。3：到达前进限后，[型闭]键一直按住，光标移到I/O检查画面的[零点调整]，栏内的[开闭模计测]的右侧[OFF]，然后按[。]键盘选择[ON]，按[输入]键盘自动变回[OFF]4：[准备]状态[型开]键按下，可动板到后退限状态。5：型开实际位置等于型开限设定最大限加2。5MM，即型开闭轴零点调整终了。SE30DSE50DSE75DSE100DSE180D234MM254MM308MM357MM439MM页眉内容精心整理四复旧1：原点复位后，光标移到准备模式“用”改为“切”。2：零点调整时，射出轴和型开闭轴哪个先调都可以。3：准备模式变更“切”时，可动板；螺杆会自动往前走一点点是正常现象，（原因：做零点时，超出最大行程，自动回位到行程范围内）。4：CTRL+DOWN按下，密码自动解除。住友设备编码器零点调整步骤准备准备：：1）将模具卸下2）加热器升温完了3）马达打开4）运转模式在“准备”状态5）可动模板闭模至曲臂伸直，螺杆前进至最前端，型厚后退至最后（SE-DU和SE-HD,HS）报警解除报警解除：：（i5,m5,e5(SE-DU)s5(SE-DU和SE-HD,HS）1)“闭模”，“射出”，“解除”三键同时按10秒以上，后同时释放，再按“解除”键2)“型厚后退”，“解除”两键同时按10秒钟以上，后同时释放，再按“解除”键。（SE-DU和SE-HD,HS）调整顺序调整顺序：：页眉内容精心整理按下“Ctrl”+”F2”调出I/O检查画面1）按下“射出”键保持，确认螺杆位置是否前进至最前端，再I/O画面的射出计测器的校正“切”改为“用”，待校正值变为“切”后，松开“射出”键，按下“松退”键，使螺杆退至最后。2）按下“闭模”键保持，确认曲臂位置是否完全伸直，在I/O画面的开闭模计测的校正“切”改为“用”，待校正值变为“切”后，松开“闭模”键，按下“开模”键，使可动模板退至最后。3）按下“顶针后退”键保持，确认顶杆位置是否退至最后，在I/O画面的EJ计测的校正“切”改为“用”，待校正值变为“切”后，松开“顶针后退”键，按下顶针顶出键，使顶针顶至最外面.(SE-DU)4）确认型厚位置是否在后退限，在I/O画面的型厚计测的校正“切”改为“用”，（SE-DU页眉内容精心整理和SE-HD,HS），待校正值变为“切”后，将准备模式“用”改为“切”
