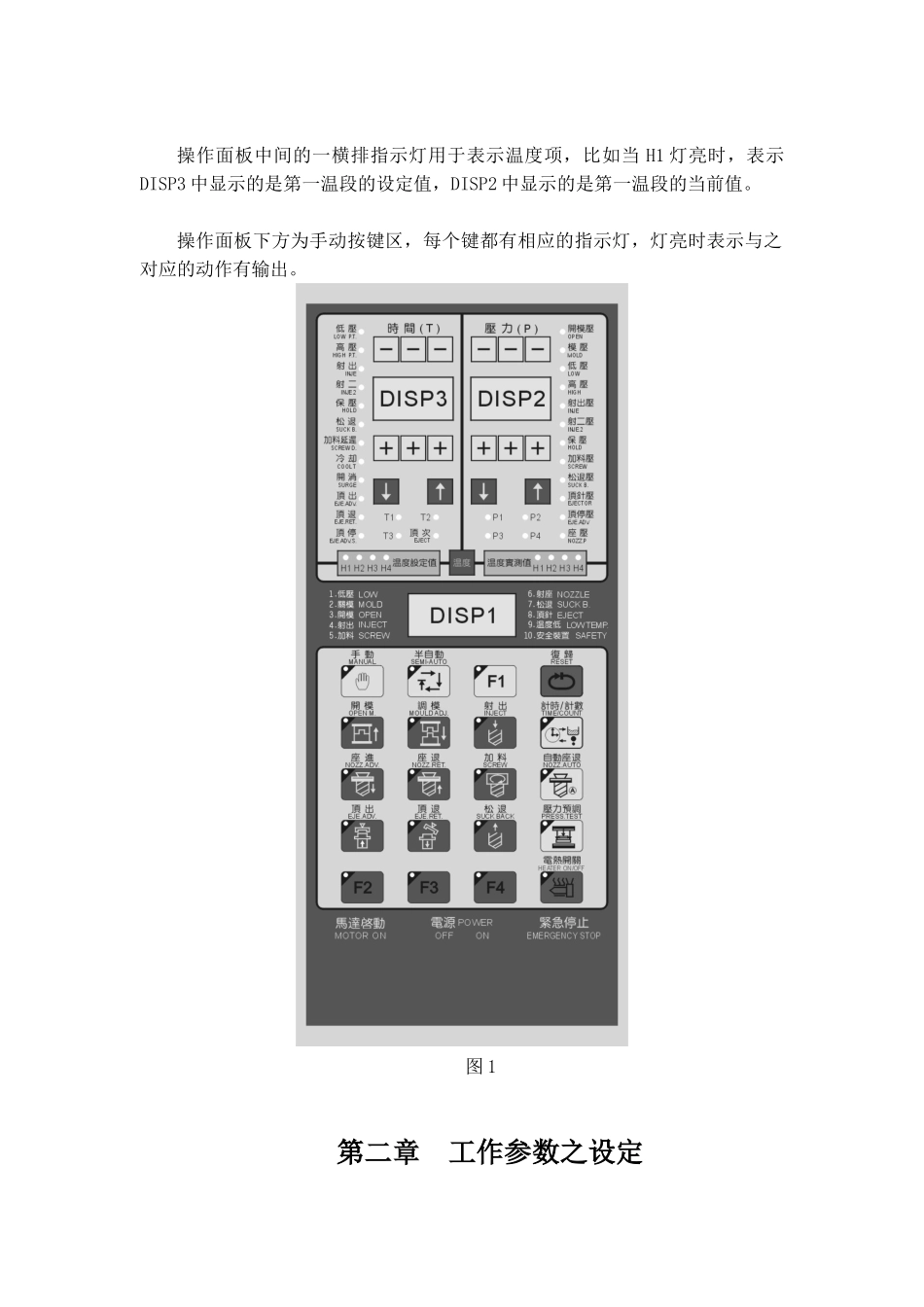

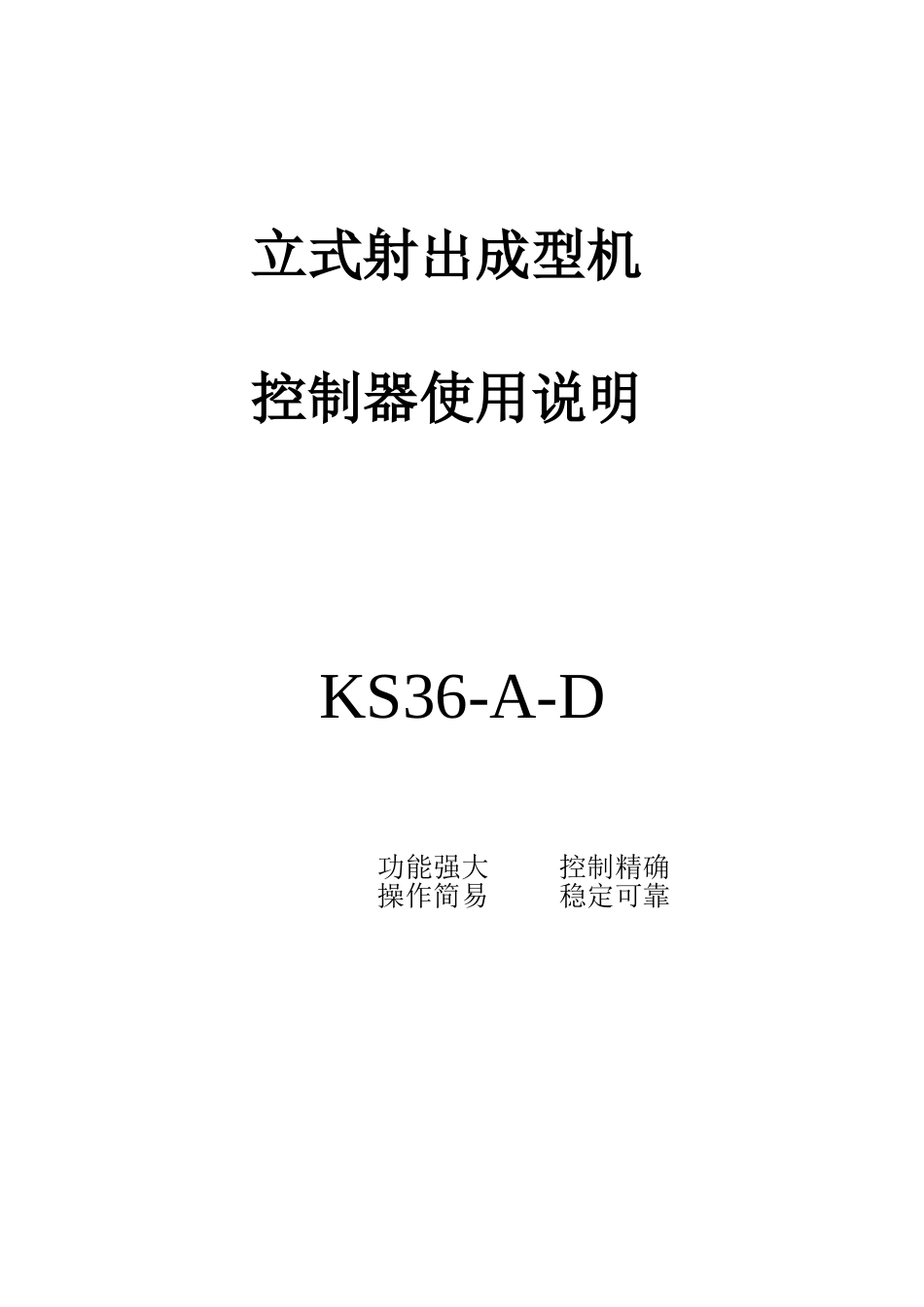

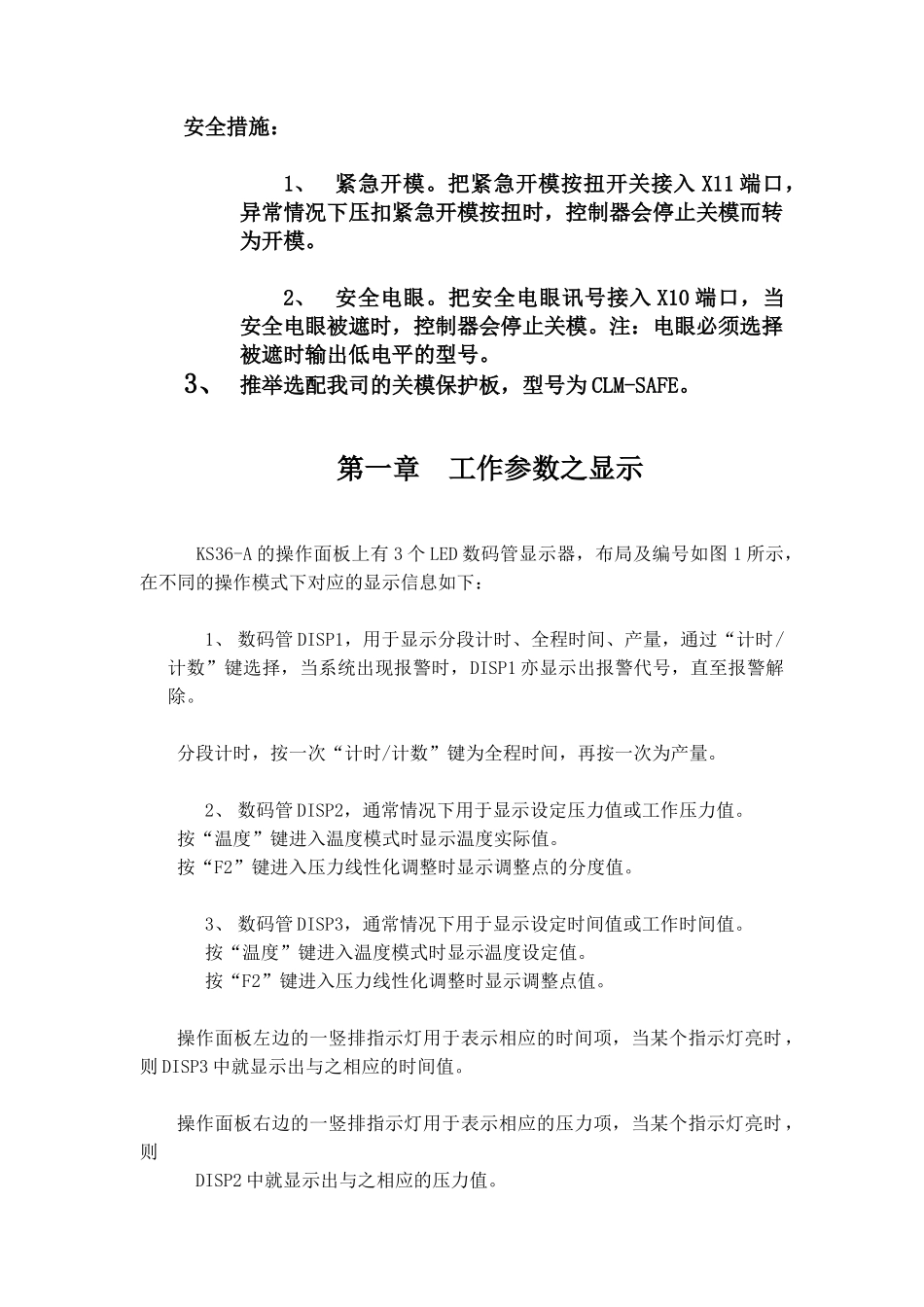

立式射出成型机控制器使用说明KS36-A-D 功能强大 控制精确 操作简易 稳定可靠安全措施：1、紧急开模。把紧急开模按扭开关接入 X11 端口，异常情况下压扣紧急开模按扭时，控制器会停止关模而转为开模。2、安全电眼。把安全电眼讯号接入 X10 端口，当安全电眼被遮时，控制器会停止关模。注：电眼必须选择被遮时输出低电平的型号。3、 推举选配我司的关模保护板，型号为 CLM-SAFE。第一章 工作参数之显示 KS36-A 的操作面板上有 3 个 LED 数码管显示器，布局及编号如图 1 所示，在不同的操作模式下对应的显示信息如下：1、 数码管 DISP1，用于显示分段计时、全程时间、产量，通过“计时/计数”键选择，当系统出现报警时，DISP1 亦显示出报警代号，直至报警解除。分段计时，按一次“计时/计数”键为全程时间，再按一次为产量。2、 数码管 DISP2，通常情况下用于显示设定压力值或工作压力值。按“温度”键进入温度模式时显示温度实际值。按“F2”键进入压力线性化调整时显示调整点的分度值。3、 数码管 DISP3，通常情况下用于显示设定时间值或工作时间值。按“温度”键进入温度模式时显示温度设定值。按“F2”键进入压力线性化调整时显示调整点值。操作面板左边的一竖排指示灯用于表示相应的时间项，当某个指示灯亮时，则 DISP3 中就显示出与之相应的时间值。操作面板右边的一竖排指示灯用于表示相应的压力项，当某个指示灯亮时，则DISP2 中就显示出与之相应的压力值。操作面板中间的一横排指示灯用于表示温度项，比如当 H1 灯亮时，表示DISP3 中显示的是第一温段的设定值，DISP2 中显示的是第一温段的当前值。操作面板下方为手动按键区，每个键都有相应的指示灯，灯亮时表示与之对应的动作有输出。图 1第二章 工作参数之设定一、时间的设定。1、 通过“ ”或“ ”键（如图 2）选择相应的时间设定值并在 DISP3 中显示出来，用“ ”或“ ”键可分别更改当前设定值的个、十、百位，完成操作后系统会自动退出设定模式并保存数据。 2、 关于时间设定值的上限，未作特别说明时，时间设定值的最大值为 99.9 秒，如下几个参数的上限值作特别说明。 松退：上限值为 9.9 秒。 开消：上限值为 0.9 秒。 顶出：上限值为 9.9 秒。 顶退：上限值为 9.9 秒。 顶停：上限值为 9.9 秒。 顶次（顶针次数）：上限值为 9 次。 T1（座退时间）：上限值为 9.9 秒。 T2（升高压前延时）上限值为 9.9 ...
