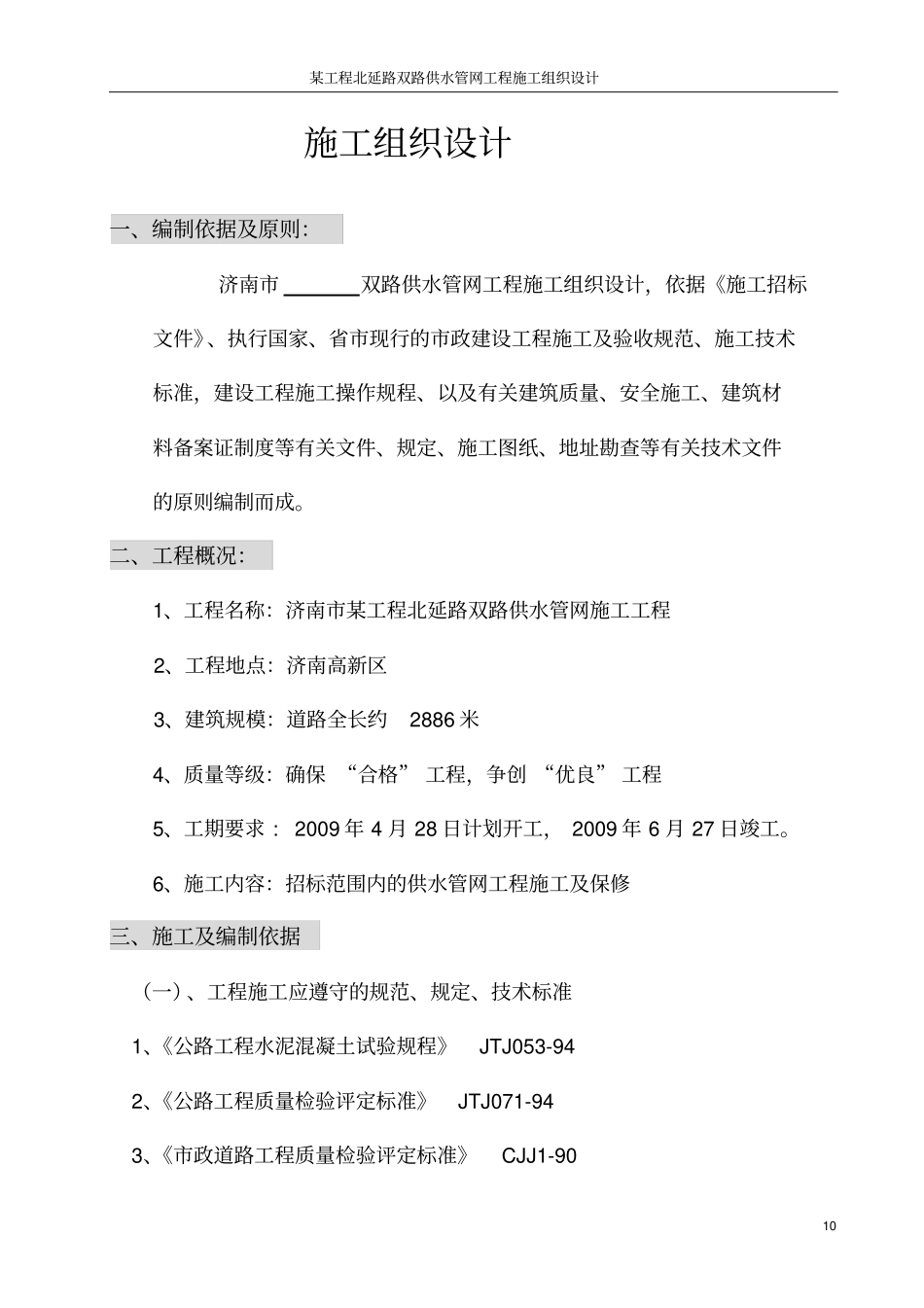

某工程北延路双路供水管网工程施工组织设计10施工组织设计一、编制依据及原则：济南市双路供水管网工程施工组织设计，依据《施工招标文件》、执行国家、省市现行的市政建设工程施工及验收规范、施工技术标准，建设工程施工操作规程、以及有关建筑质量、安全施工、建筑材料备案证制度等有关文件、规定、施工图纸、地址勘查等有关技术文件的原则编制而成。二、工程概况：1、工程名称：济南市某工程北延路双路供水管网施工工程2、工程地点：济南高新区3、建筑规模：道路全长约2886米4、质量等级：确保“合格”工程，争创“优良”工程5、工期要求:2009年4月28日计划开工，2009年6月27日竣工。6、施工内容：招标范围内的供水管网工程施工及保修三、施工及编制依据（一）、工程施工应遵守的规范、规定、技术标准1、《公路工程水泥混凝土试验规程》JTJ053-942、《公路工程质量检验评定标准》JTJ071-943、《市政道路工程质量检验评定标准》CJJ1-90某工程北延路双路供水管网工程施工组织设计114、《市政排水工程质量检验评定标准》CJJ3-905、《水泥混凝土路面施工及验收规范》JBJ97-876、《公路路基基层施工技术规范》JTJ33-957、《公路路面基层施工技术规范》JTJ034-938、《城市道路路基工程施工及验收规范》CJJ44-919、《砌体工程施工及验收规范》GB50203-9810、《工程网络计划技术规范》JGJ/T121-9911、《市政道路工程质量检验评定标准-城市防洪工程》GBJ9-8512、《给水、排水管道施工及验收规范》（GB50268-9）13、《工业金属管道工程施工及验收规范》（GB50235-97）14、其他现行技术标准及验收规范四、施工组织机构为保证工程能按期、优质，顺利完成。我公司将采用科学的施工管理办法——项目施工法，成立现场项目经理部。进行该管网工程的现场施工指导，强化质量管理，抓关键环节，确保优良。现场管理机构人员安排（见附表一24页）五、施工工序安排施工准备沟槽开挖布管和下管管道对口稳固和调直管道接口安装分支管安装阀门安装阀门井砌筑系统水压试验和清洗给水管道清洗消毒沟槽回填，路面恢复某工程北延路双路供水管网工程施工组织设计12六、分部分项施工方法（一）、沟槽开挖1.首先，按图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标与标高应符合设计要求。2.为了防止塌方，沟槽开挖后应留有一定的边坡，边坡的大小与土质和沟深有关，当设计无沟底时，地下水位低于沟槽底面高程，且开挖深度在５m以内的沟槽，最大边坡应符合表9.3.3.2的规定。3.为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定的距离。（二）、布管和下管1.布管:检查并疏通好的管子沿沟布开摆好，其承口应对着水流方向，插口应顺着水流方向。2.下管:是把管子从地面放入沟槽内。下管方法分人工下管和机械下管、集中下管和分散下管、单节下管或组合下管等几种。下管方法的选择可根据管径大小、管道长度和重量，管材和接口强度，沟槽和现场情况及拥有的机械设备等条件而定。当管径较小、重量较轻时，一般采用人工下管。当管径较大、重量较重时，一般采用机械下管；但在不具备下管机械的现场，或现场条件不允许时，可采用人工下管。下管时应谨慎操作，保证人身安全。操作前，必须对沟壁情况、下管工具、绳索、安全措施等认真地检查。3.人工下管时，将绳索的一端栓固在地锚（或其他牢固的树木或建筑物上），拉住绕过管子的另一端，并在沟边斜放滑木至沟底，用撬杠将管子移至沟边，某工程北延路双路供水管网工程施工组织设计13再慢慢地放绳，使管沿滑木滚下。如果管子过重，人力拉绳困难时，可把绳子的另一端在地锚上绕几圈，依靠绳子与桩的摩擦力可较省力，且可避免管子冲击而造成断裂事故或安全事故。拉绳不少于两根，且沟底不能站人，保证操作安全。4.机械下管时，为避免损伤管子，一般应以绳索绕管起吊，如需用卡、钩吊装时，应采取相应的保护措施。（三）、管道对口和调直稳固1.下至沟底的铸铁管在对口时，可将管子插口稍稍抬起，然后用撬棍在另一端用力将管子插口推入承口，再用撬棍将管子校正，使承插间隙均匀，并保持直线，管子两侧用土固定...
