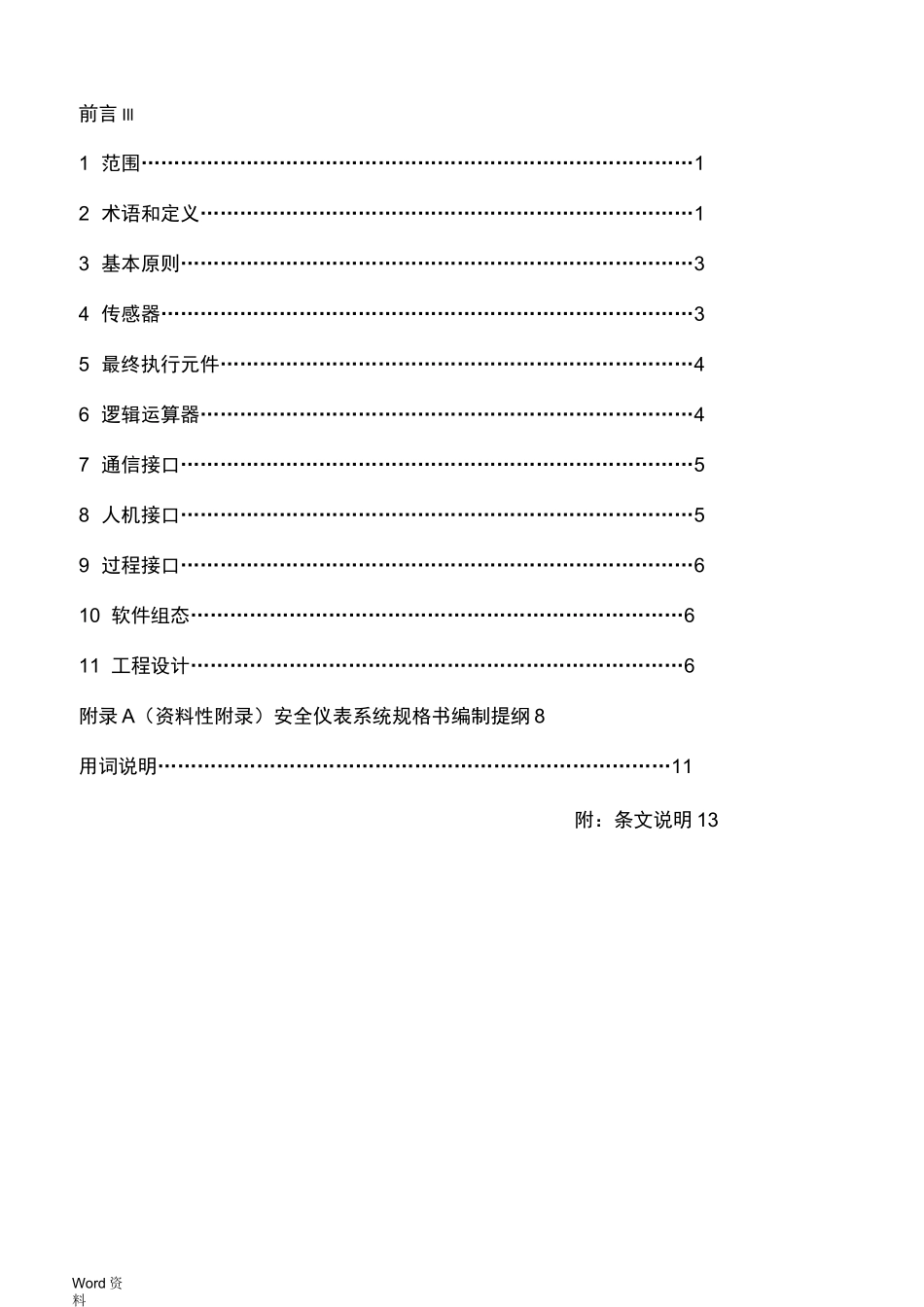

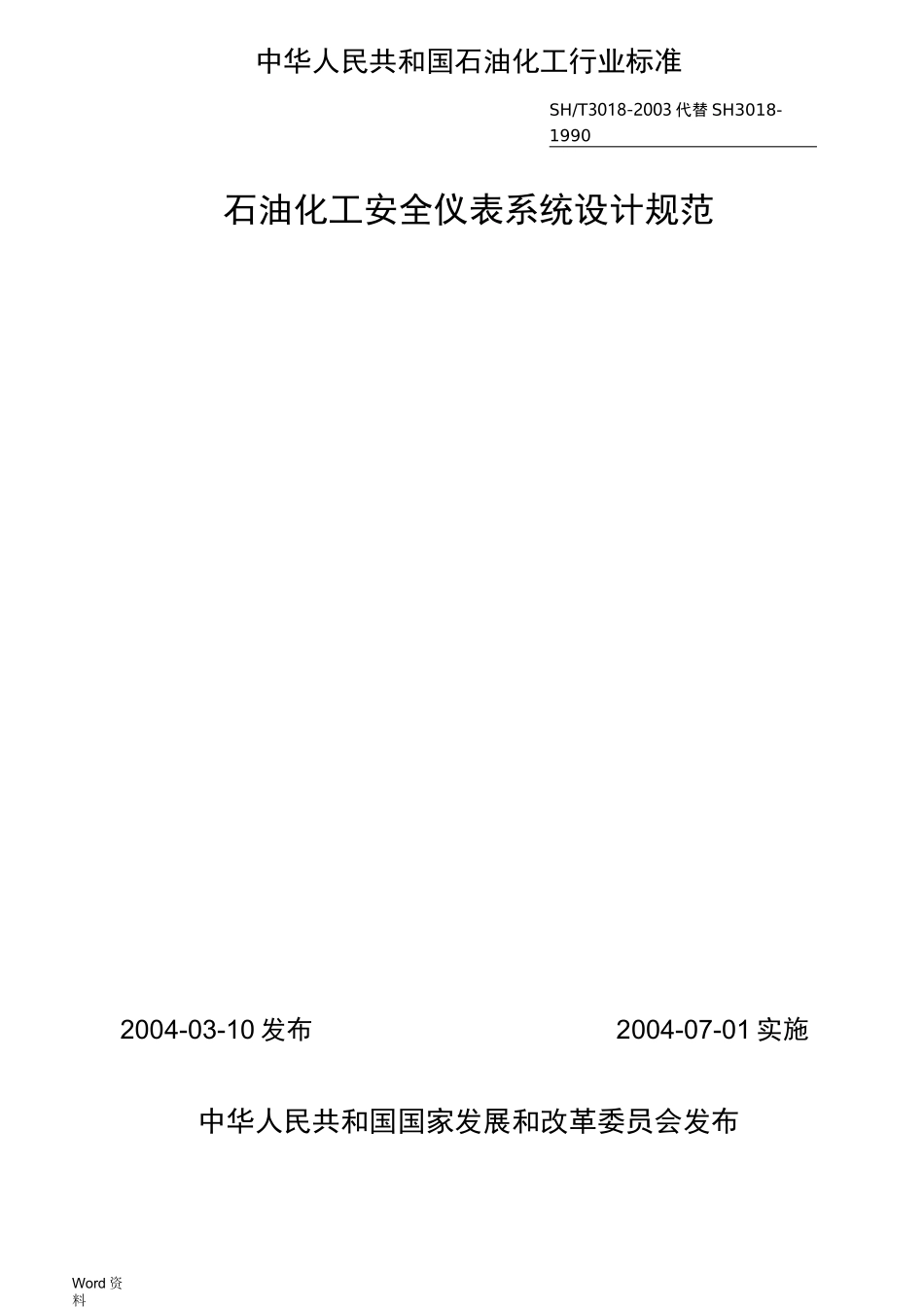

Word资料中华人民共和国石油化工行业标准SH/T3018-2003代替SH3018-1990石油化工安全仪表系统设计规范2004-03-10发布2004-07-01实施中华人民共和国国家发展和改革委员会发布Word资料前言Ill1范围…………………………………………………………………………12术语和定义…………………………………………………………………13基本原则……………………………………………………………………34传感器………………………………………………………………………35最终执行元件………………………………………………………………46逻辑运算器…………………………………………………………………47通信接口……………………………………………………………………58人机接口……………………………………………………………………59过程接口……………………………………………………………………610软件组态…………………………………………………………………611工程设计…………………………………………………………………6附录A（资料性附录）安全仪表系统规格书编制提纲8用词说明……………………………………………………………………11附：条文说明13Word资料石油化工安全仪表系统设计规范Word资料1范围1．1本规范适用于新建、改扩建石油化工装置（或工厂）安全仪表系统的工程设计。储运系统、公用工程及辅助设施等工程设计可参照执行。1．2安全仪表系统的工程设计必须满足石油化工装置（或工厂）安全度等级的要求。1．3相关标准如下：IEC61508Functionalsafetyofelectrical/electornic/programmableelectronicsafety-relatedsystemsIEC61511Functionalsafety:safetyinstrumentedsystemsfortheprocessindustrysectorANSI/ISA-84.01ApplicationofsafetyinstrumentedsystemfortheprocessindustriesDINV19250PorgrammablesafetysystemIEC61131Programmablecontroller1．4执行本标准时，尚应符合国家现行有关强制性标准规范的要求。2术语和定义下列术语和定义适用于本规范2．1危险故障dangerousfailure能够导致安全仪表系统处于危险或失去功能的故障。2．2安全故障safefailure不会导致安全仪表系统处于危险的故障2．3安全仪表系统safetyinstrumentedsystem（SIS）用仪表实现安全功能的系统。系统包括传感器，逻辑运算器，最终执行元件及相应软件等。2．4安全度等级safetyintegritylevel（SIL）用于描述安全仪表系统安全综合评价的等级。2．5最终执行元件finalelement安全仪表系统的一部分，执行必要的动作，使过程达到安全状态。2．6逻辑运算器logicsolver安全仪表系统或过程控制系统中完成一个或多个逻辑功能的部件。2．7可编程电子系统programmableelectronicsystem（PES）由一个或多个可编程电子设备组成，用于控制、保护或监视的系统。2．8过程控制系统processcontrolsystem（PCS）用于直接或间接控制过程及相关设备的控制系统。2．9冗余redundancy用多个相同的模块或部件实现特定功能或数据处理。2．10容错faulttolerant功能模块在出现故障或错误时，仍继续执行特定功能的能力。2．11表决voting用多数原则确定结论。2．12故障安全failtosafe安全仪表系统发生故障时，使被控制过程转入预定安全状态。2．13显示故障overtfault能够显示自身存在的故障2．14隐性故障covertfault不能显示自身存在的故障。2．15平均故障间隔时间meantimebetweenfailured（MTBF）相邻故障间隔的平均时间（包括平均失效时间和平均修复时间）2．16平均修复时间meantimetorepair（MTTR）故障修复所需要的平均时间（包括诊断，确认及等待时间）2．17平均失效时间meantimetofailure（MTTF）功能单元实现规定功能失效平均时间。2．18可用性availability（A）系统可以使用工作时间的概率。2．19可靠性reliability（R）系统在规定的时间间隔内发生故障的概率。2．20传感器sensor用于测量过程变量的单一或组合设备。3基本原则3．1安全仪表系统独立于过程控制系统，独立完成安全保护功能。3．2当过程达到预定条件时，安全仪表系统动作，使被控制过程转入安全状态。3．3根据以下要求确定安全仪表系统的功能：对过程...
