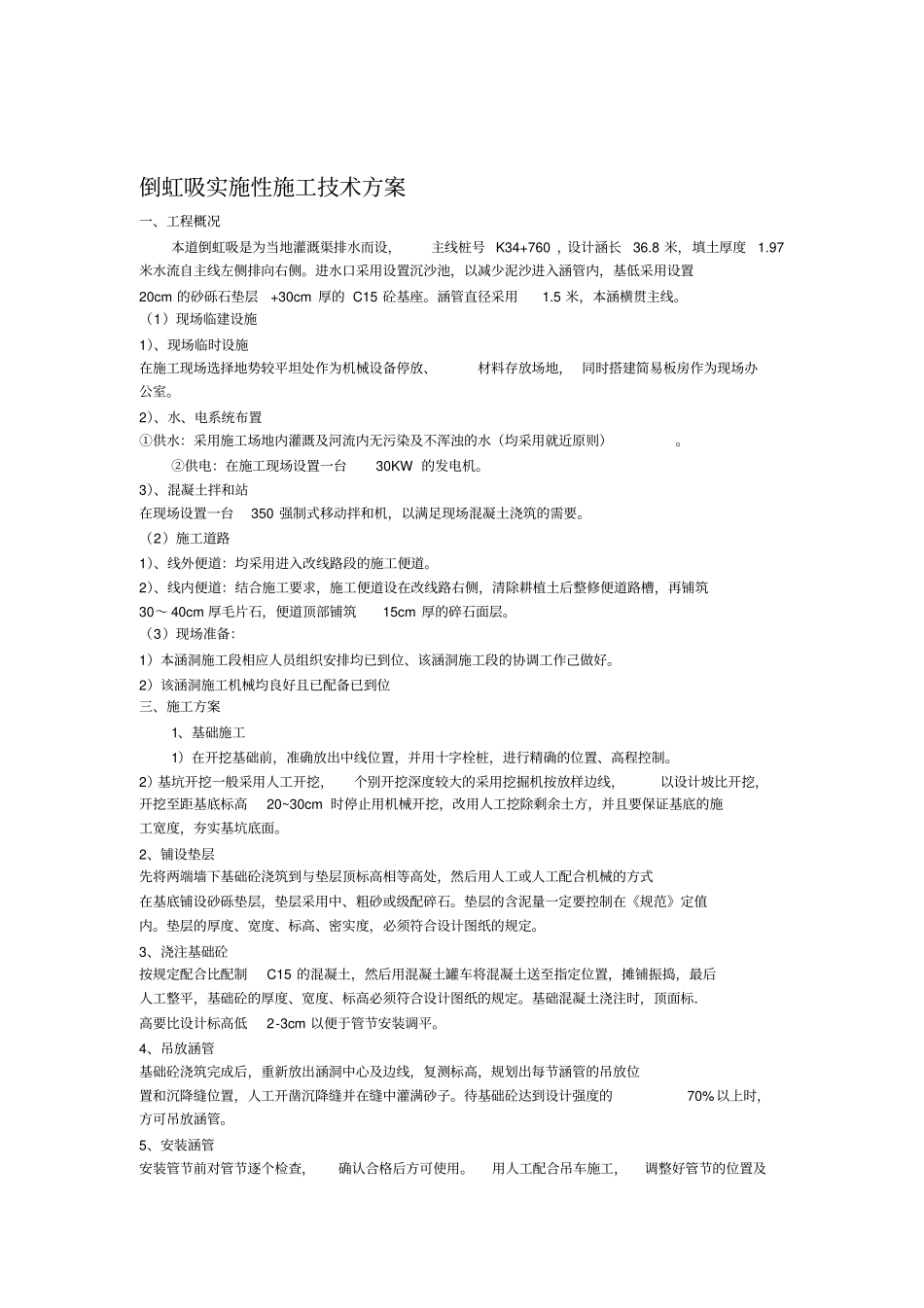

倒虹吸实施性施工技术方案一、工程概况本道倒虹吸是为当地灌溉渠排水而设，主线桩号K34+760，设计涵长36.8米，填土厚度1.97米水流自主线左侧排向右侧。进水口采用设置沉沙池，以减少泥沙进入涵管内，基低采用设置20cm的砂砾石垫层+30cm厚的C15砼基座。涵管直径采用1.5米，本涵横贯主线。（1）现场临建设施1）、现场临时设施在施工现场选择地势较平坦处作为机械设备停放、材料存放场地，同时搭建简易板房作为现场办公室。2）、水、电系统布置①供水：采用施工场地内灌溉及河流内无污染及不浑浊的水（均采用就近原则）。②供电：在施工现场设置一台30KW的发电机。3）、混凝土拌和站在现场设置一台350强制式移动拌和机，以满足现场混凝土浇筑的需要。（2）施工道路1）、线外便道：均采用进入改线路段的施工便道。2）、线内便道：结合施工要求，施工便道设在改线路右侧，清除耕植土后整修便道路槽，再铺筑30～40cm厚毛片石，便道顶部铺筑15cm厚的碎石面层。（3）现场准备：1）本涵洞施工段相应人员组织安排均已到位、该涵洞施工段的协调工作己做好。2）该涵洞施工机械均良好且已配备已到位三、施工方案1、基础施工1）在开挖基础前，准确放出中线位置，并用十字栓桩，进行精确的位置、高程控制。2）基坑开挖一般采用人工开挖，个别开挖深度较大的采用挖掘机按放样边线，以设计坡比开挖，开挖至距基底标高20~30cm时停止用机械开挖，改用人工挖除剩余土方，并且要保证基底的施工宽度，夯实基坑底面。2、铺设垫层先将两端墙下基础砼浇筑到与垫层顶标高相等高处，然后用人工或人工配合机械的方式在基底铺设砂砾垫层，垫层采用中、粗砂或级配碎石。垫层的含泥量一定要控制在《规范》定值内。垫层的厚度、宽度、标高、密实度，必须符合设计图纸的规定。3、浇注基础砼按规定配合比配制C15的混凝土，然后用混凝土罐车将混凝土送至指定位置，摊铺振捣，最后人工整平，基础砼的厚度、宽度、标高必须符合设计图纸的规定。基础混凝土浇注时，顶面标．高要比设计标高低2-3cm以便于管节安装调平。4、吊放涵管基础砼浇筑完成后，重新放出涵洞中心及边线，复测标高，规划出每节涵管的吊放位置和沉降缝位置，人工开凿沉降缝并在缝中灌满砂子。待基础砼达到设计强度的70%以上时，方可吊放涵管。5、安装涵管安装管节前对管节逐个检查，确认合格后方可使用。用人工配合吊车施工，调整好管节的位置及标高，管节下应铺设2-3cm厚的高标高号砂浆，管节必须放稳、垫实，管道内不得遗留泥土等杂物。6、管节接缝处理管节接缝处用1：3水泥砂浆填充，管内用砂浆抹平，管外按设计要求做管带，其上和管身部需涂沥青两层。7、浇注剩余混凝土，在涵管两侧浇筑剩余涵身砼和端墙砼，其施工和要求同第3条。8、洞口工程人工铺筑洞口和隔水墙的浆砌片石。锥形护坡砌筑时要挂线施工，以保证曲线线形平顺、圆滑。钢筋砼倒虹吸施工工艺流程图测量放线基坑防护与排水基坑开挖基坑修整基坑检查合格铺设砂垫层和现浇立砂浆配合比确定模砼管座管节预制安装管节汽车吊装接缝防水施工竖井、出入口施防水层施水压试回填说明：圆管涵涵管全部在专业厂家采购，管节就位后进行接缝处理，经监理工程师检查合格后方可进行涵台背回填。四、施工注意事项1）在基础开挖前应做好排水及围堰等排导流设施的施工，作好开挖前排水畅通与保证下游灌溉用水的供给。可采用埋设涵管或直径为Φ120PVC管，具体根据现场实际情况而决定。2）冲击压实路段的通道基坑开挖，需在冲击压实工序完成后进行。施措工施季雨冬、五．该程施工措施和计划安排中应重点考虑冬季雾天和夏季雨天的影响。（1）冬季施工安排冬季施工的安排和措施相对较简单，但要注意雾天的影响。为保证工期，合理安排工程进度，使本合同工程能按规定工期完工，冬季施工的项目作业要注意以下几方面：1）利用冬季水位较低和雨水相对较少的特点，优先安排过水小桥基础开挖；尽可能为混凝土施工作业创造良好的施工条件。2）利用冬季河流水位较低的条件在河滩地段备砂砾料等；3）做好已完工程如新浇混凝土的养护保温工作；4）冬季雾大，历时时间长，做好起重吊装、运输等的施工安排和安全防护措施。（...
