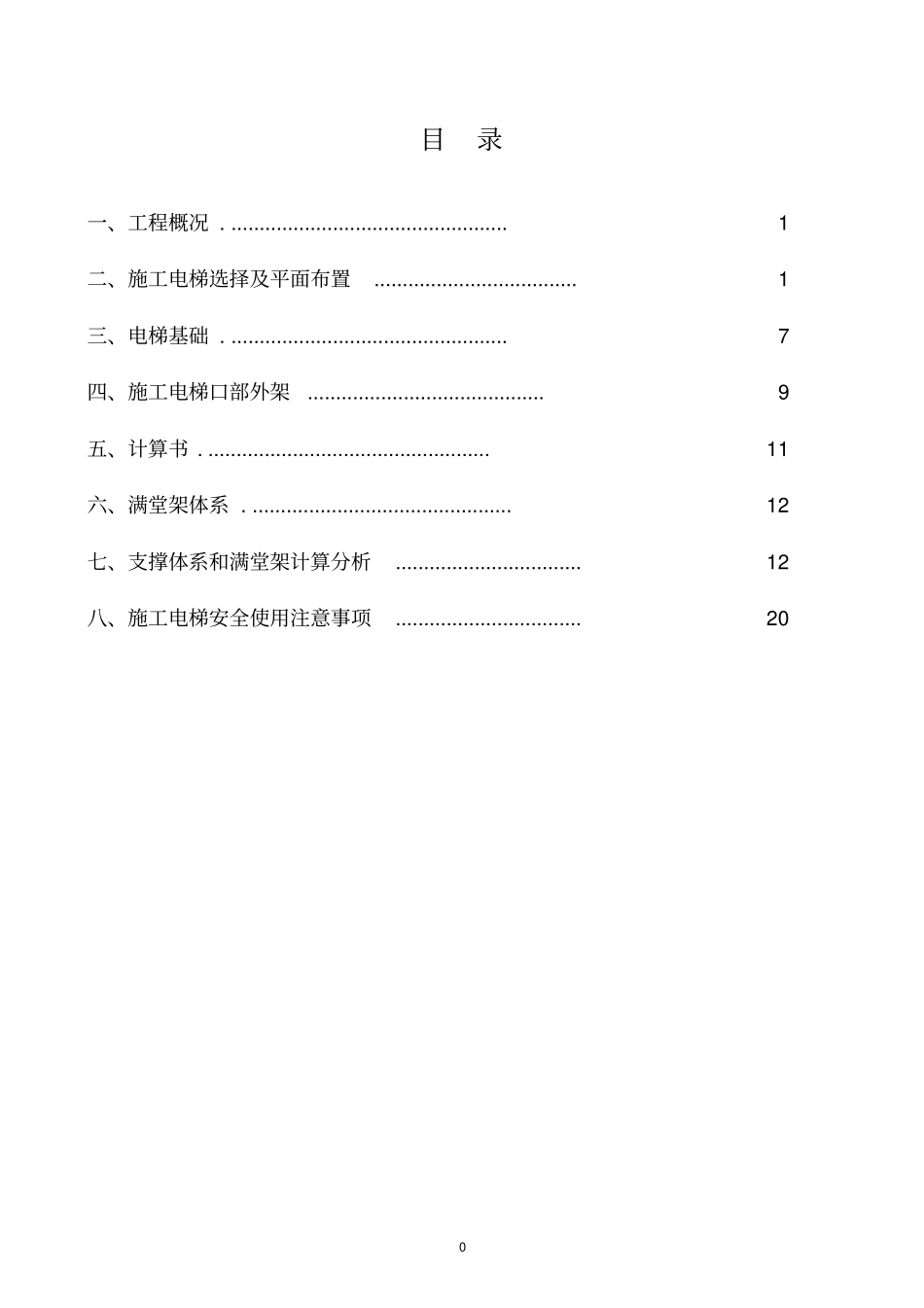

0目录一、工程概况..................................................1二、施工电梯选择及平面布置....................................1三、电梯基础..................................................7四、施工电梯口部外架..........................................9五、计算书...................................................11六、满堂架体系...............................................12七、支撑体系和满堂架计算分析.................................12八、施工电梯安全使用注意事项.................................201施工电梯基础施工方案一、工程概况本工程位于深圳市龙岗区坂田街道布龙路，西面与坂雪大道相距不到50米，北面与布龙公路相邻，之间为地铁五号线坂田站出口，交通十分便利。工程规模：项目占地10194.51平方米，总建筑面积90009.67平方米，其中地下室三层，建筑面积23851.43平方米，地面由三层商业裙楼及四栋24~31层塔楼组成，建筑面积为65685.07平方米，A栋为24层（含商业裙楼）办公楼，高99.6米，标准层面积约880平方米；B栋为31层（含商业裙楼）住宅楼，高98.5米，标准层面积约385平方米；C、D栋为26层（含商业裙楼）住宅楼，高84.5米，标准层面积分别为430平方米和420平方米。采用核心筒－剪力墙结构。地下一、二层为地下车库及设备用房。地下三层为地下车库及设备用房，部分设战时全埋式人防地下室。地上：1栋B、C、D座为高层住宅，1栋A座为办公楼。以上各塔楼裙房有三层（均含商业网点或集中式商业）。本工程由深圳市儒骏泰峰房地产开发有限公司投资建设，深圳市华筑工程设计有限公司承担工程设计，深圳市长勘勘察设计有限公司承担地质勘察，深圳市龙城建筑监理有限公司承担工程监理，由黑龙江省建工集团有限责任公司组织施工；董龙安担任项目经理，吴铁山担任技术负责人（一）、编制依据1、儒骏广场工程施工图纸。2、SC200-200TD型施工电梯使用说明。3、《混凝土结构设计规范》GB50010-2010。4、《建筑施工扣件式钢管脚手架安全技术规范》(JGJ130-2011)二、施工电梯选择及平面布置根据现场实际情况，选用四台SC200-200TD型电梯。SC系列施工升降机采用齿轮齿条啮合方式驱动吊笼运行，实现高层和超高层建筑施工中人员和货物的快速运输，具有效率高、性能稳定、维护简单、安全可靠等特点。将施工电梯基础布置在的负一层车库顶板上。1、施工电梯的选型2根据本工程的工程量及工期进度需要，结合施工现场总平面布置以及SC200-200TD系列施工电梯的工作效率，在1栋A座设置一台SC200-200TD型施工电梯，1栋B座设置一台SC200-200TD型施工电梯，1栋C座设置一台SC200-200TD型施工电梯，1栋D座设置一台SC200-200TD型施工电梯，电梯额定载重量均为2×2000kg，预计使用至室内电梯安装完后1个月内拆除。2、施工电梯平面具体位置结合设计图纸和现场实际情况，确定施工电梯位置如下页图所示。电梯基础具体平面位置如下。为保证施工安全，电梯基础所在区域即处的温度后浇带在电梯基础施工前提前使用低标号水泥砂浆封闭，以避免杂物落入地下室。电梯基础具体平面位置如下。31号电梯（1栋A座）SC200-200TD：42号电梯（1栋B座）SC200-200TD：53号电梯（1栋C座）SC200-200TD：64号电梯（1栋D座）SC200-200TD：7三、电梯基础电梯基础预留孔示意图(一)、电梯基础1、本工程施工电梯选用SC200-200TD系列施工电梯，按照《SC200-200TD系列施工升降机》使用说明书中基础通用图的要求，电梯基础板内钢筋直径需≥φ12mm（一级钢筋），间距≤200mm。按本工程图纸《地下室顶板结构平面配筋图》，顶板配筋为双层双向2～14@200，满足施工电梯基础的配筋要求。现将施工电梯的基础设置在地下室顶板上，增加一层电梯的基础、在施工电梯基础上安装预埋件。施工电梯布置该位置，施工电梯正对楼层阳台处，不影响施工电梯中人员和货物的运输。将施工电梯布置该位置，根据《SC200-200TD系列施工升降机》使用说明书，施工电梯标准节中心线距附着面2900～3600mm，采用Ⅱ型附墙系统，首次附墙距地面4.5～6m处，以后每隔9m左右附墙一次。第一次附墙位置在首层顶板处，第二次附墙位...
