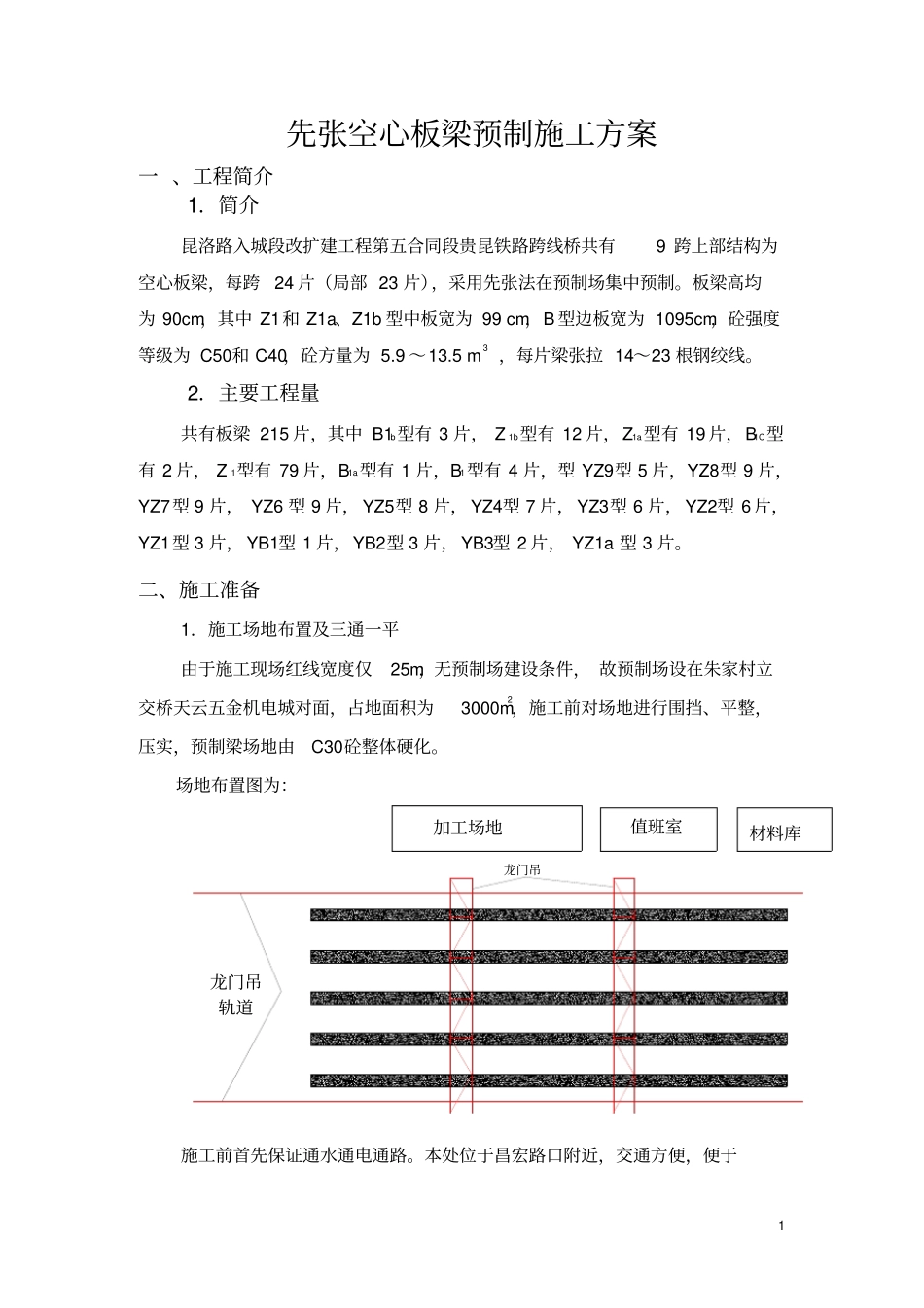

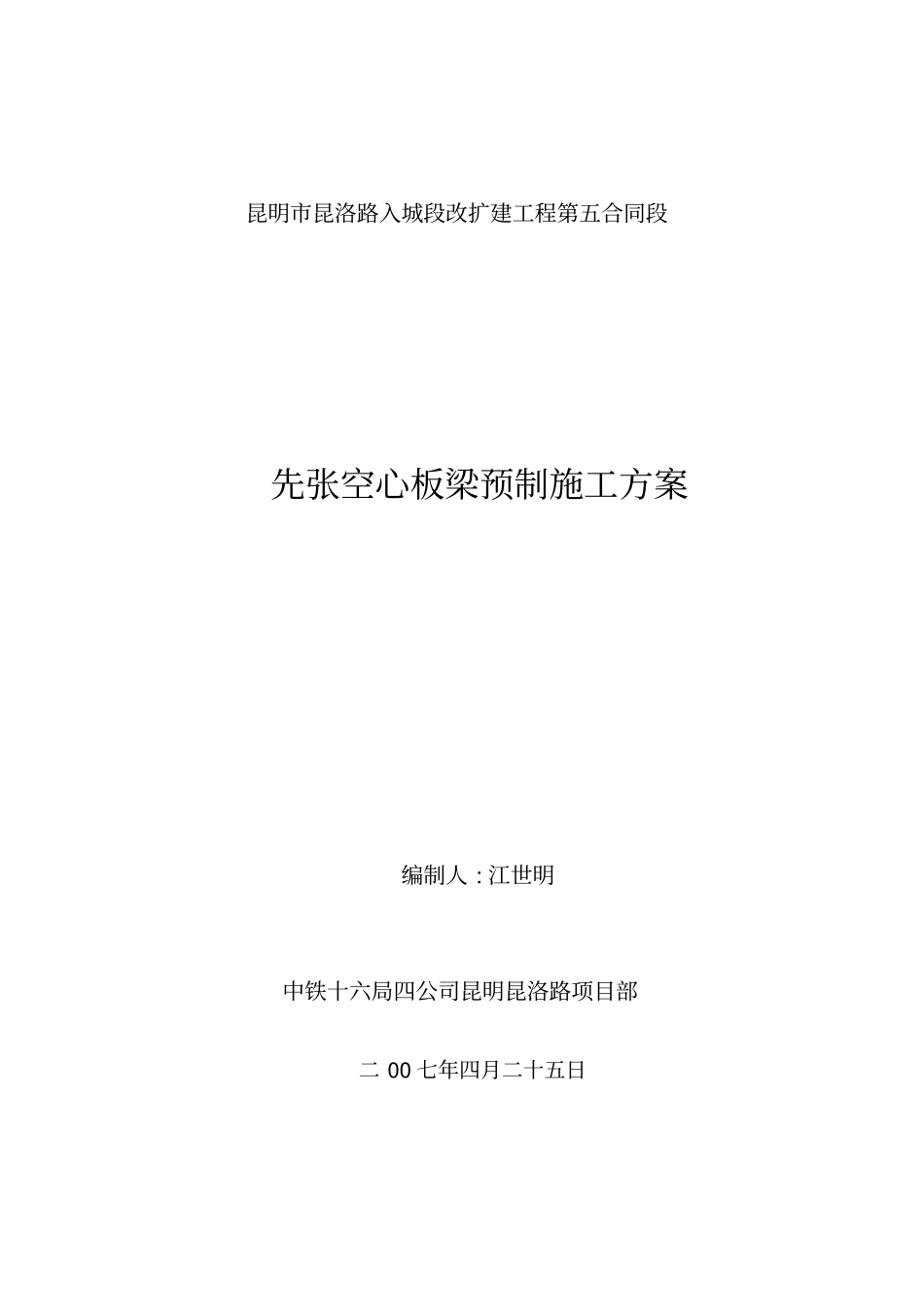

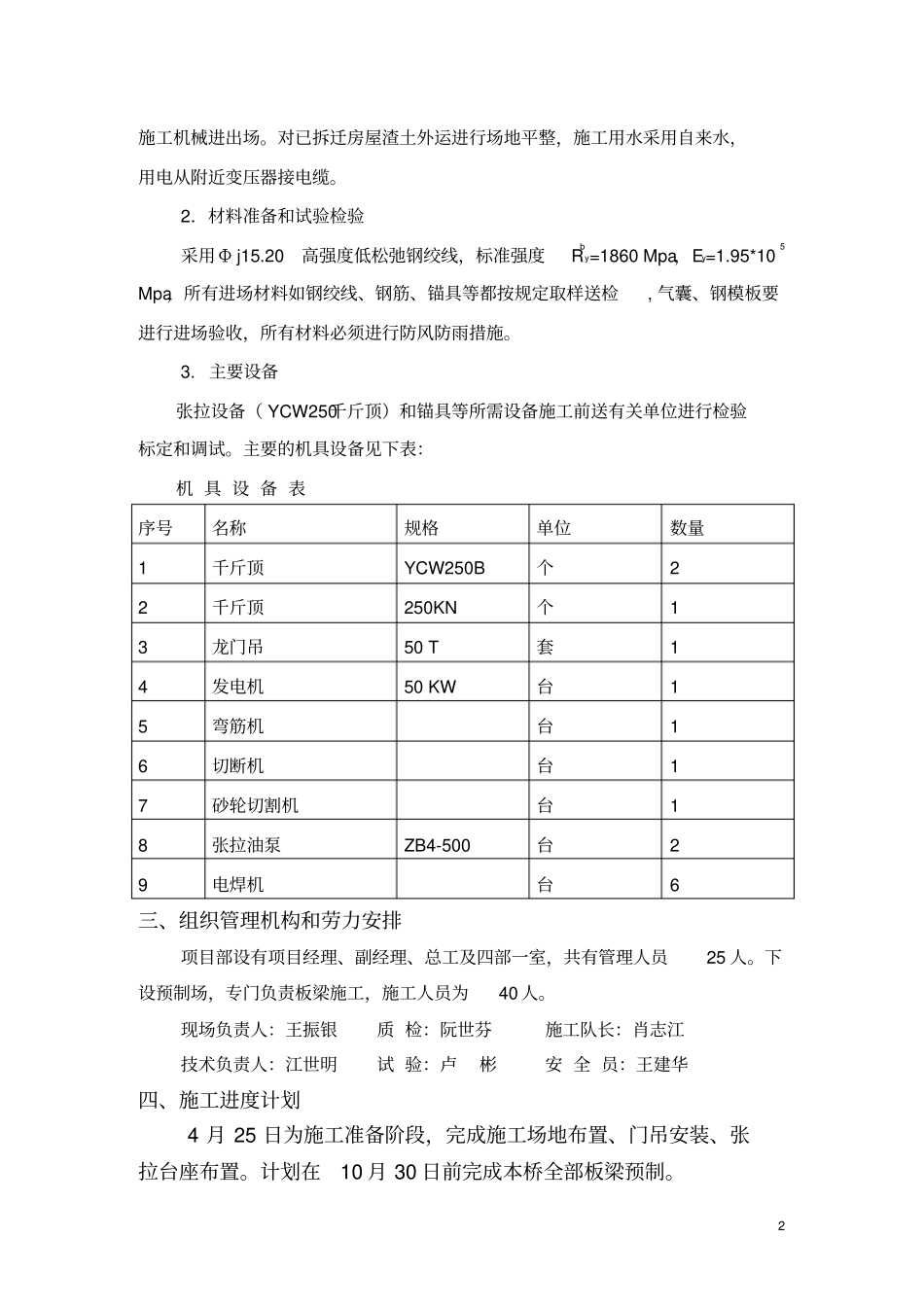

昆明市昆洛路入城段改扩建工程第五合同段先张空心板梁预制施工方案编制人:江世明中铁十六局四公司昆明昆洛路项目部二00七年四月二十五日1先张空心板梁预制施工方案一、工程简介1．简介昆洛路入城段改扩建工程第五合同段贵昆铁路跨线桥共有9跨上部结构为空心板梁，每跨24片（局部23片），采用先张法在预制场集中预制。板梁高均为90cm，其中Z1和Z1a、Z1b型中板宽为99cm，B型边板宽为1095cm，砼强度等级为C50和C40，砼方量为5.9～13.5m3，每片梁张拉14～23根钢绞线。2．主要工程量共有板梁215片，其中B1b型有3片，Z1b型有12片，Z1a型有19片，B1C型有2片，Z1型有79片，B1a型有1片，B1型有4片，型YZ9型5片，YZ8型9片，YZ7型9片，YZ6型9片，YZ5型8片，YZ4型7片，YZ3型6片，YZ2型6片，YZ1型3片，YB1型1片，YB2型3片，YB3型2片，YZ1a型3片。二、施工准备1．施工场地布置及三通一平由于施工现场红线宽度仅25m，无预制场建设条件，故预制场设在朱家村立交桥天云五金机电城对面，占地面积为3000m2，施工前对场地进行围挡、平整，压实，预制梁场地由C30砼整体硬化。场地布置图为：施工前首先保证通水通电通路。本处位于昌宏路口附近，交通方便，便于龙门吊材料库龙门吊轨道加工场地值班室2施工机械进出场。对已拆迁房屋渣土外运进行场地平整，施工用水采用自来水，用电从附近变压器接电缆。2．材料准备和试验检验采用Φj15.20高强度低松弛钢绞线，标准强度Rby=1860Mpa，Ey=1.95*105Mpa，所有进场材料如钢绞线、钢筋、锚具等都按规定取样送检,气囊、钢模板要进行进场验收，所有材料必须进行防风防雨措施。3.主要设备张拉设备（YCW250千斤顶）和锚具等所需设备施工前送有关单位进行检验标定和调试。主要的机具设备见下表：机具设备表序号名称规格单位数量1千斤顶YCW250B个22千斤顶250KN个13龙门吊50T套14发电机50KW台15弯筋机台16切断机台17砂轮切割机台18张拉油泵ZB4-500台29电焊机台6三、组织管理机构和劳力安排项目部设有项目经理、副经理、总工及四部一室，共有管理人员25人。下设预制场，专门负责板梁施工，施工人员为40人。现场负责人：王振银质检：阮世芬施工队长：肖志江技术负责人：江世明试验：卢彬安全员：王建华四、施工进度计划4月25日为施工准备阶段，完成施工场地布置、门吊安装、张拉台座布置。计划在10月30日前完成本桥全部板梁预制。380％设计强度五、主要施工方案1．施工工艺流程2．台座施工采用槽式台座，按6～7天出一槽梁计算，每槽产3片梁，共设置4条作业线。台座由两端张拉台座、底板和传力柱、横系梁四部分组成，均采用C40混凝土浇筑。浇筑混凝土安装模板张拉钢绞线调整初应力安装钢筋骨架、穿钢绞线建造张拉台张拉机具检查钢绞线下料承力横梁及定位板制作钢筋骨架制作制作或整修模板制作试块锚夹具制作拆除侧、内模拆除内模封端切断钢绞线放松钢绞线整修锚夹具压试块养护混凝土梁体出槽和堆放4（1）浇筑预制槽基础混凝土和张拉端台座基础混凝土场地平整后用压路机进行碾压，碾压完成后进行硬化处理，预制槽台座处浇筑20cm厚C40混凝土作为基础。基础设置必要的纵、横坡度，以保证施工期间养护废水、雨水等及时排出，混凝土表面大致抹平。为保证槽的两端在张拉时不断裂，在5m范围内预制槽基础采用浇注3m厚钢筋砼并与传立柱连接。（2）横系梁施工为保证传力柱的刚性，必须设置横系梁。横系梁尺寸为0.3m高×0.4m宽，长度同槽宽度，布置间距为5m。浇注时与预制槽基础一同浇注。（3）浇筑预制槽底板混凝土当基础混凝土强度达到80%时，浇筑底座C40小石子混凝土，平均厚度5cm，施工时严格控制顶面的平整度及拱度。为保证空心板梁底平整光滑，底板两侧预埋角钢，抄平后与底板砼一起浇筑。（4）传力柱浇筑传力柱共设五道，为C40钢筋混凝土结构。预制槽长约67m，槽宽1.4m，传力柱的断面为40cm*50cm，槽的一端为固定端，另一端为张拉端。传立柱两端与张拉台座基础连接，并在端头预埋钢板，便于传力梁放置。（5）面层处理当底板混凝土强度达到80%时，进行面层处理，将底板砼表面不5平整处进行打磨。利用水准仪和水平尺严格控制，确保梁底板的平整光滑。（6）钢横梁（传力梁）横梁是将...
