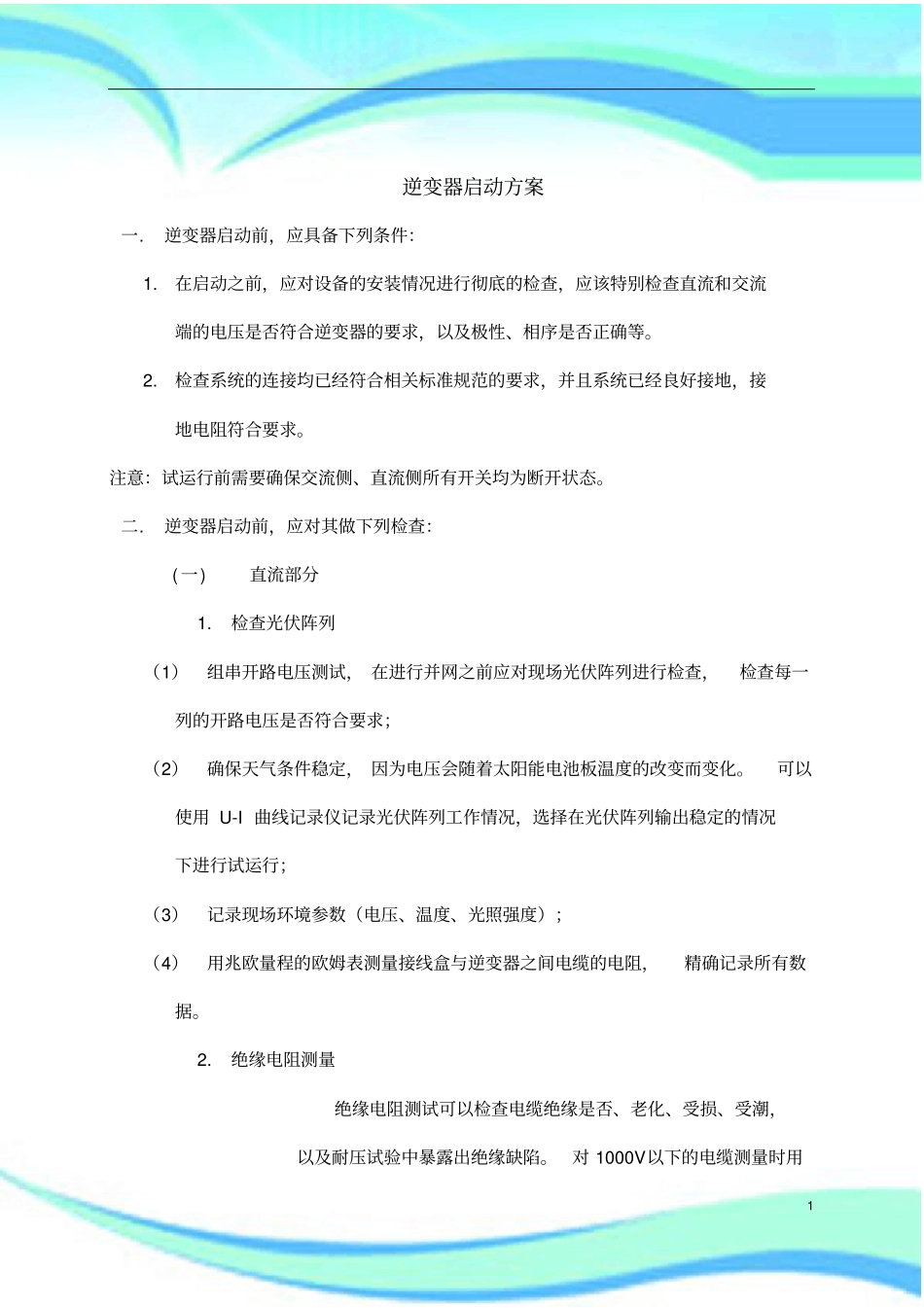

光伏电站调试方案2————————————————————————————————作者：————————————————————————————————日期：1逆变器启动方案一.逆变器启动前，应具备下列条件：1.在启动之前，应对设备的安装情况进行彻底的检查，应该特别检查直流和交流端的电压是否符合逆变器的要求，以及极性、相序是否正确等。2.检查系统的连接均已经符合相关标准规范的要求，并且系统已经良好接地，接地电阻符合要求。注意：试运行前需要确保交流侧、直流侧所有开关均为断开状态。二.逆变器启动前，应对其做下列检查：(一)直流部分1.检查光伏阵列（1）组串开路电压测试，在进行并网之前应对现场光伏阵列进行检查，检查每一列的开路电压是否符合要求；（2）确保天气条件稳定，因为电压会随着太阳能电池板温度的改变而变化。可以使用U-I曲线记录仪记录光伏阵列工作情况，选择在光伏阵列输出稳定的情况下进行试运行；（3）记录现场环境参数（电压、温度、光照强度）；（4）用兆欧量程的欧姆表测量接线盒与逆变器之间电缆的电阻，精确记录所有数据。2.绝缘电阻测量绝缘电阻测试可以检查电缆绝缘是否、老化、受损、受潮，以及耐压试验中暴露出绝缘缺陷。对1000V以下的电缆测量时用21000V绝缘电阻测试仪，分别测量屏蔽层对铠装、铠装层对地的绝缘，以检查绝缘是否损坏，确实绝缘电缆损坏时，应安排检修。3.检查直流侧开关是否完好，开关合分转换是否到位，触头接触是否良好。(二)交流部分联动测试，检查交流侧开关是否完好，开关合分转换是否到位，触头接触是否良好，合分位置时电压电流表指示是否正常。(三)逆变器本体测试1.在逆变器上电前需要对其进行一系列检查：（1）按照附录A安装检查清单检查逆变器的安装、接线情况；（2）确保交直流断路器都处于断开状态；（3）确保急停按钮已经放开，并可以正常工作。2.检查逆变器电压（1）检查电网电压检查逆变器的三相是否与电网三相相序连接正确；检查相电压及线电压是否在预定范围内，并记录电压值，如果电压偏差过大，则需要调整变压器的传输比；如果可能的话，测量相的THD（总谐波失真），并查看曲线。若畸变情况很严重，逆变器可能无法运行；（2）检查直流侧电压直流侧应从汇流箱连接逆变器，确保DC输入极性正确，记录并测量每一路DC（开路）电压，每路电压值应几乎相同，并且不超过允许的最大直流电压值。注意：逆变器直流侧电压不得超过产品规定值，过高的直流电压会损坏3逆变器。说明：若电压偏差（在稳定的天气条件下）大于3%，可能是光伏现场线路故障（某些列中模块数量有偏差）、电缆损坏或接线松动。3.开机前的准备：当所有项目检查完毕且确认符合要求后按以下步骤进行开机准备。（1）再次确认电网线电压400Vac；（2）确保没有人员在对逆变器机柜内外线路进行操作；（3）将接线时卸下的接线处防护透明板安装到原来位置，然后关好柜体前门，将门锁锁好。(四)送电测试首次运转逆变器操作步骤如下：1.将逆变器的交流侧的断路器手柄旋至“ON”位置；2.将直流侧的断路器手柄分别旋至“ON”位置；3.功率逆变电路以及LCD控制面板进行自动初始化大约十分钟时间。逆变器内部及LCD控制面板上的“POWER”LED灯点亮，“com”LED灯将每隔2或3秒钟闪烁；4.如果DC电压低于DC启动电压值（470Vdc），则LCD控制面板上的状态指示灯将一直指示为“Start-up”（启动中）；5.如果DC电压超过DC启动电压值（470Vdc）并持续5分钟，则逆变器将自动切换至“Run”（运行）状态。此时内部的“Operation”指示灯点亮，LCD控制面板上的“Run”指示灯点亮，此时逆变器转入正常运行状态。三.完成试运行4逆变器并网运行后进行如下测试步骤：1.检查逆变器是否存在异常，如噪声过大、发热量过大、出现异常气味或冒烟；2.测量逆变器并网电压、电流及THD情况是否稳定；3.检查逆变器外壳接地是否正常；4.操作LCD控制面板，检查其工作显示是否正常、准确。至此逆变器试运行过程全部完成，可进入日常运行维护过程。注意：逆变器一旦正常运转，无需人为干扰控制，只有在维护及故障检修时才需要打开机柜门。在正常运转时应将柜门锁死，钥匙应由...
