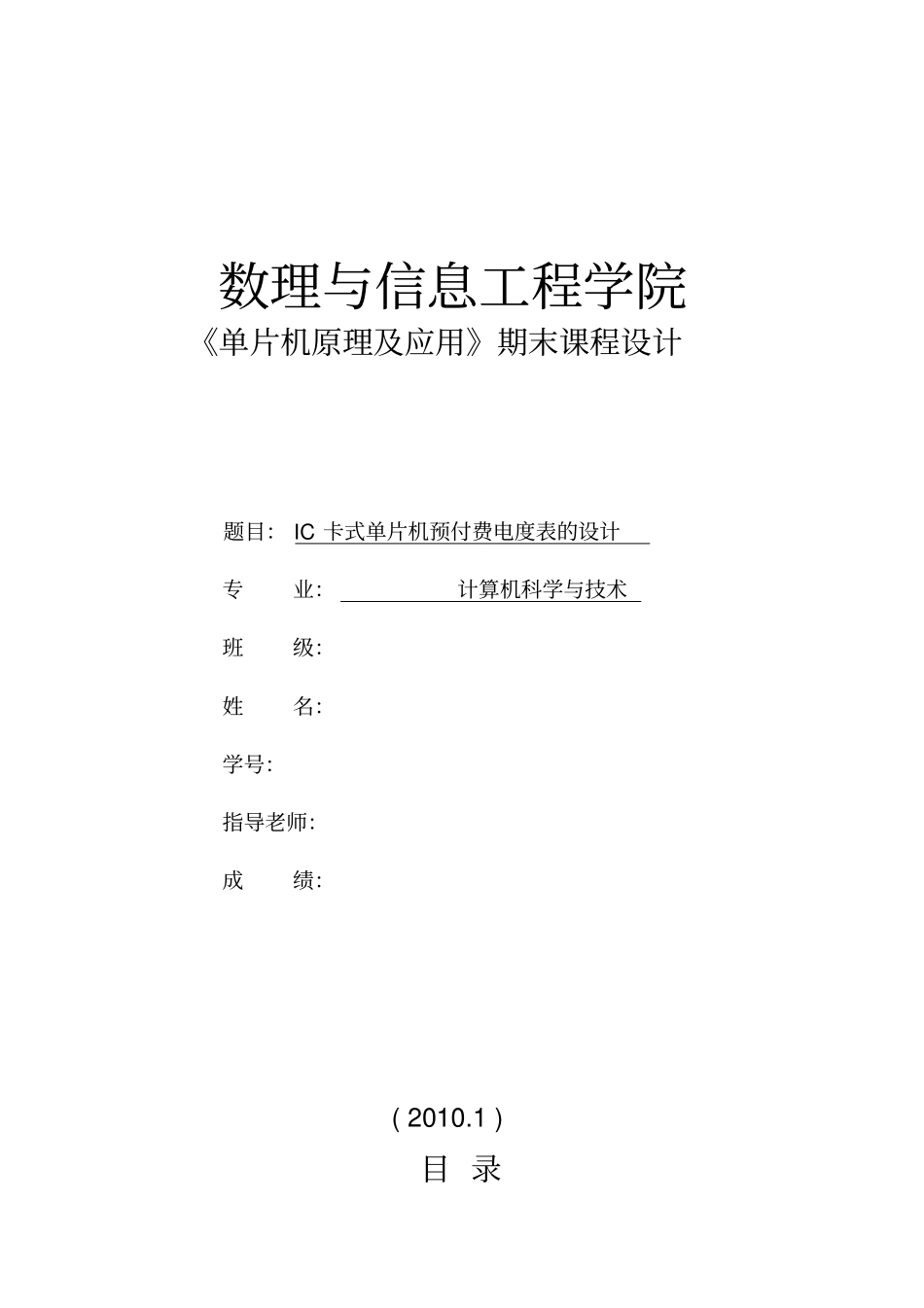

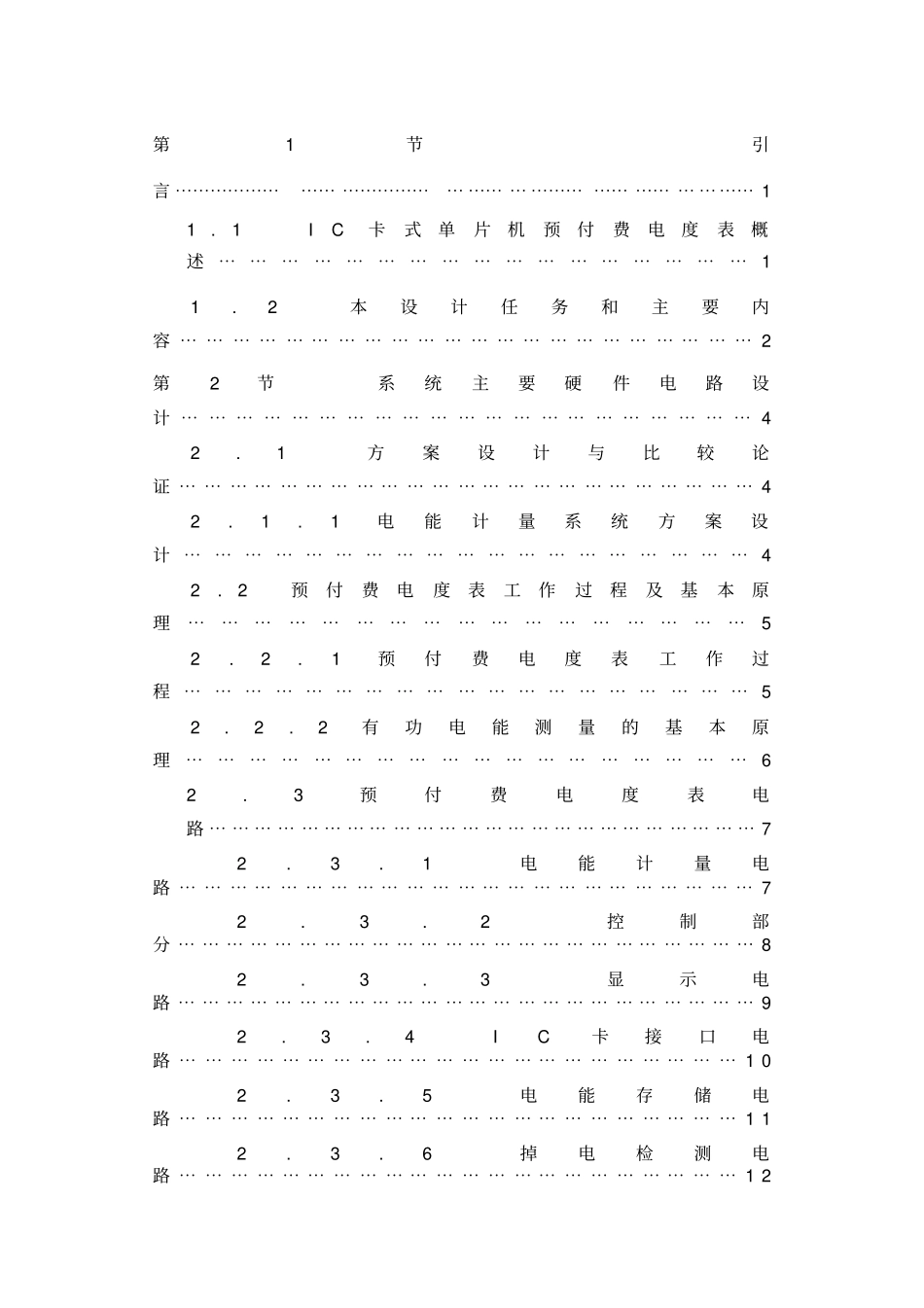

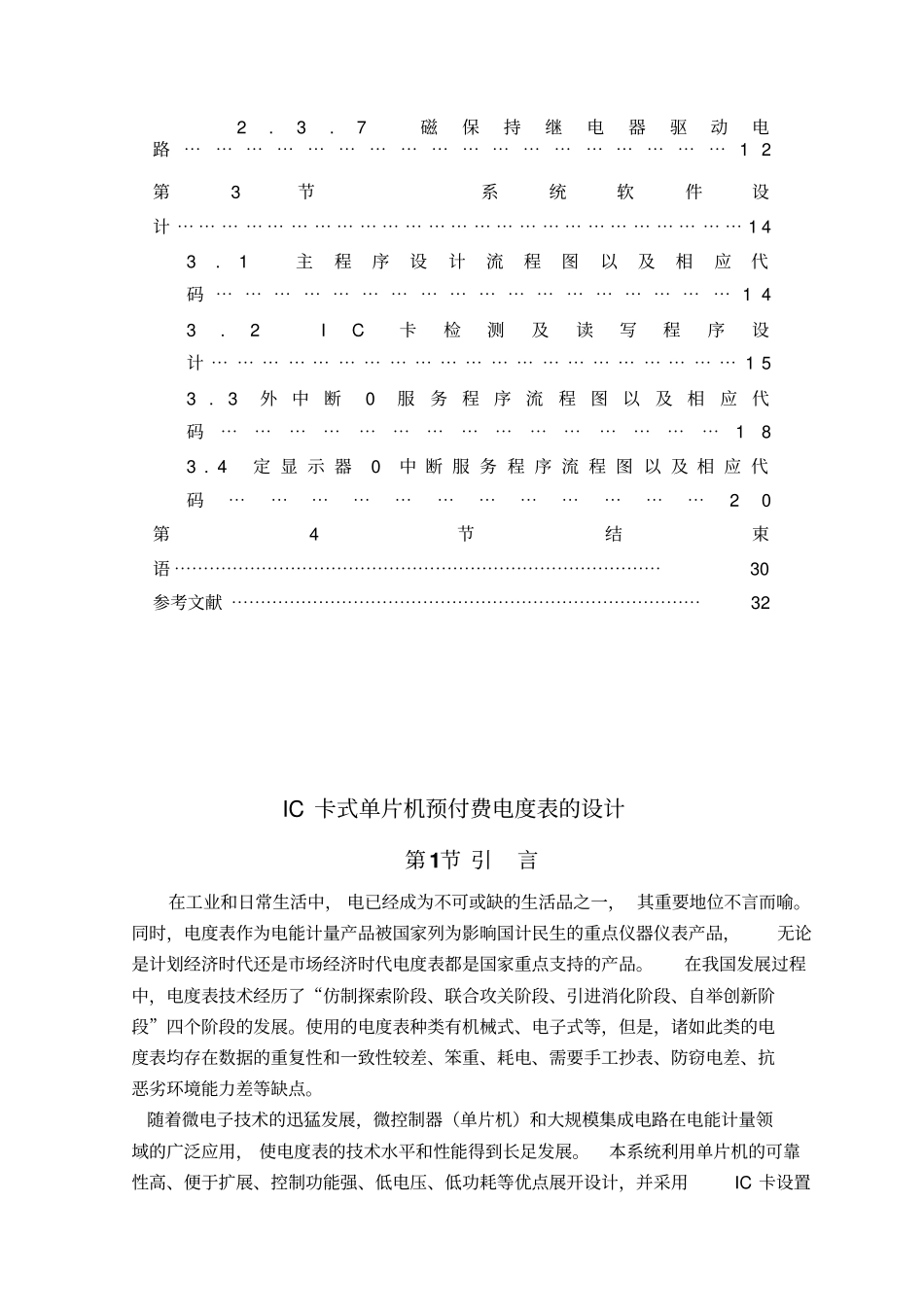

数理与信息工程学院《单片机原理及应用》期末课程设计题目：IC卡式单片机预付费电度表的设计专业：计算机科学与技术班级：姓名：学号：指导老师：成绩：(2010.1)目录第1节引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.1IC卡式单片机预付费电度表概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11.2本设计任务和主要内容⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第2节系统主要硬件电路设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1方案设计与比较论证⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.1.1电能计量系统方案设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯42.2预付费电度表工作过程及基本原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.2.1预付费电度表工作过程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52.2.2有功电能测量的基本原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯62.3预付费电度表电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72.3.1电能计量电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯72.3.2控制部分⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯82.3.3显示电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯92.3.4IC卡接口电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯102.3.5电能存储电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯112.3.6掉电检测电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯122.3.7磁保持继电器驱动电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12第3节系统软件设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143.1主程序设计流程图以及相应代码⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯143.2IC卡检测及读写程序设计⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯153.3外中断0服务程序流程图以及相应代码⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯183.4定显示器0中断服务程序流程图以及相应代码⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20第4节结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯30参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯32IC卡式单片机预付费电度表的设计第1节引言在工业和日常生活中，电已经成为不可或缺的生活品之一，其重要地位不言而喻。同时，电度表作为电能计量产品被国家列为影晌国计民生的重点仪器仪表产品，无论是计划经济时代还是市场经济时代电度表都是国家重点支持的产品。在我国发展过程中，电度表技术经历了“仿制探索阶段、联合攻关阶段、引进消化阶段、自举创新阶段”四个阶段的发展。使用的电度表种类有机械式、电子式等，但是，诸如此类的电度表均存在数据的重复性和一致性较差、笨重、耗电、需要手工抄表、防窃电差、抗恶劣环境能力差等缺点。随着微电子技术的迅猛发展，微控制器（单片机）和大规模集成电路在电能计量领域的广泛应用，使电度表的技术水平和性能得到长足发展。本系统利用单片机的可靠性高、便于扩展、控制功能强、低电压、低功耗等优点展开设计，并采用IC卡设置预付费系统，得到电能计量准确、精度高、保密性好、抗干扰强的优质预付费电度表。1.1IC卡式单片机预付费电度表概述IC卡式单片机预付费电度表是一种新型的IC卡式预付费仪表，具主要包括电能计量系统和预付费系统。电能计量系统采用成熟的电子式电能表技术，整体结构合理、工艺先进，实现电能测量、电能值显示、超负荷断电等功能，并具有电子式电能表的各种优点；预付费系统主要利用IC卡实现先付费、再用电。该表在设计过程中，充分考虑到在线仪表的特点，在可靠性和抗干扰能力方面采取了一系列措施，完全符合电磁兼容性标准。该产品各项性能指标符合JBT8328-1996《预付费电度表》标准中对单相电子式预付费电能表的全部技术要求。结合用户的群众性及经济利益等诸多特殊要求与条件，本电度表引入微控制器，其具有更多的技术特点和优越功能，具体如下：(1)采用新型IC卡，一户一卡，互不通用，具有良好的可靠性和安全性。(2)具有负荷设定功能，超负荷跳闸功能并记录超负荷次数（可选功能）(3)可在20A电流下长期工作，温升小于30度(4)具有数据回写...
