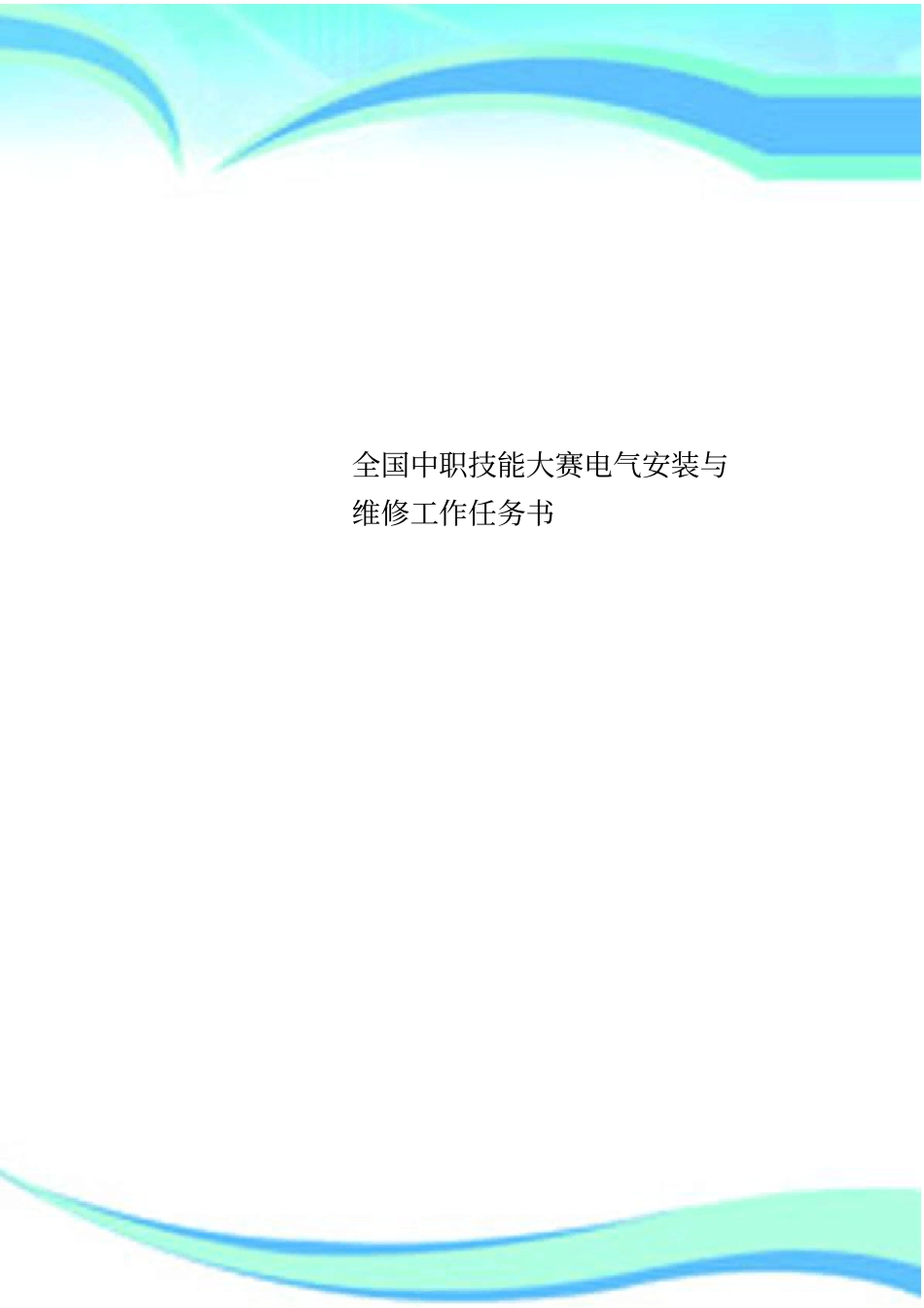

全国中职技能大赛电气安装与维修工作任务书VIP专享VIP免费

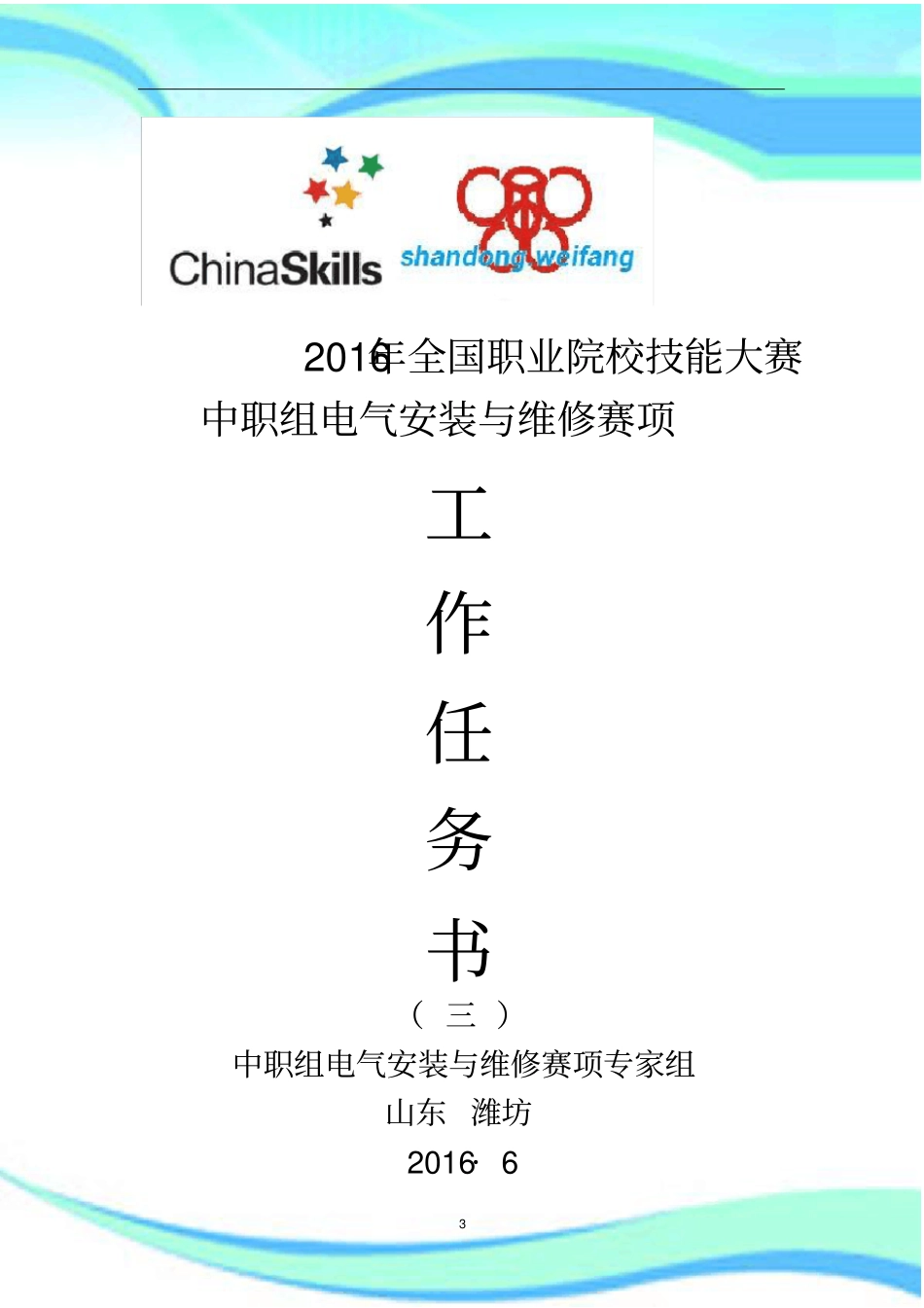

全国中职技能大赛电气安装与维修工作任务书2————————————————————————————————作者：————————————————————————————————日期：32016年全国职业院校技能大赛中职组电气安装与维修赛项工作任务书（三）中职组电气安装与维修赛项专家组山东潍坊2016·64请按要求在4个小时内完成以下工作任务：一、根据施工单安排的工作任务及给定的技术资料，完成配用电装置、照明装置和弱电系统的安装。二、根据施工单提供的××设备电气控制原理图，完成控制电路的连接、相关元件的参数设置，并按××设备电气控制说明书调试该设备的电气控制系统使其达到控制要求。三、按工作票给定的维修任务，排除机床电气控制电路板上所设置的故障，使该电路能正常工作。四、完成“维修工作票”和“电气安装施工记录”中相关内容的填写。请注意下列事项：一、在完成工作任务的全过程中，严格遵守电气安装和电气维修的安全操作规程。二、电气安装中，线路安装参照《建筑电气工程施工质量验收规范（GB50303-2002）》验收，低压电器安装参照《电气装置安装工程低压电器施工及验收规范（GB50254-96）》验收。三、不得擅自更改施工图纸中的安装尺寸和技术要求，若出现现场设备无法满足安装尺寸者，须经设计人员（赛场评委）同意后方可修改，同时在施工单的“施工图更改记录”栏填写变更事项，评委签字后生效。四、在“施工单”、“维修工作票”、“电气安装施工记录”、“赛场记录表”上填写你的工位号。5××工作间电气安装工程施工单施工单编号N0.DQAZYWX2016发单日期：2016年6月2日工程名称××工作间电气安装工程工位号施工日期2016.6.2施工内容1．按《供配电系统图》和材料清单选择器材，完成电源配电箱和照明配电箱内部指定器件的安装和配电线路的安装；2．按《电气设备和器件安装位置示意图》、《照明布线示意图》和《动力布线示意图》在墙面和顶棚安装电气设备与器件、线槽、线管、桥架和相关附件；3．按《供配电系统图》和《照明平面图1、2》、《弱电平面图》完成配用电线路、照明控制线路和灯具、开关及插座、弱电系统的安装；4．按《××设备电气控制原理图》和《电气控制箱面板元件布局图》连接电路，电气控制箱与外部器件的连接线路按《动力布线示意图》布线；5．检测安装线路，根据《××设备电气控制说明书》设置相关元器件的参数，并完成照明和电气控制部分的功能调试。施工技术资料图001:供配电系统图图002:照明平面图1图003:照明平面图2图004弱电平面图图005:电气设备和器件安装位置示意图图006：照明布线示意图图007：动力布线示意图图008：××设备电气控制原理图图009：电气控制箱面板元件布局图图010：《X62W铣床电气控制原理图》或《T68镗床电气控制原理图》施工要求1．按《电气安全工作规程》进行施工；2．按《电气装置安装工程低压电器施工及验收规范》要求安装电气元件和控制电路；3．按《建筑电气工程施工质量验收规范》中的验收标准安装电气线路；4．实现各项功能。备注施工图更改记录：注：选手在“工位号”栏填写工位号。6维修工作票（三）工作票编号N0：20160602DQAZYWX发单日期：2016年6月2日工位号工作许可人签名工作任务根据图010所示的《X62W铣床电气控制电路原理图》完成电气线路故障检测与排除工作时间自2016年6月2日时分至2016年6月2日时分工作条件检测及排故过程：停电、验电、接地与挂牌；观察故障现象和排除故障后试机：拆除接地、悬挂标志牌后通电。维修要求1．在工作许可人签名后方可进行检修。2．对电气线路进行检测，确定线路的故障点并排除。3．严格遵守电工操作安全规程。4．不得擅自改变原线路接线，不得更改电路和元件位置。5．完成检修后能使该机床电路正常工作。维修时的安全措施故障现象描述1、2、3、故障检测和排除过程故障点描述注：选手在“工位号”栏填写自己的工位号，裁判在“工作许可人签名”栏签名。72016电气安装施工记录（三）施工人签名（工位号）施工项目施工记录供用电与照明1、电源配电箱中,电度表的型号为DT864-4，其中，“D”表示，“T”表示。2、三相鼠笼式异步双速电机，低速...
