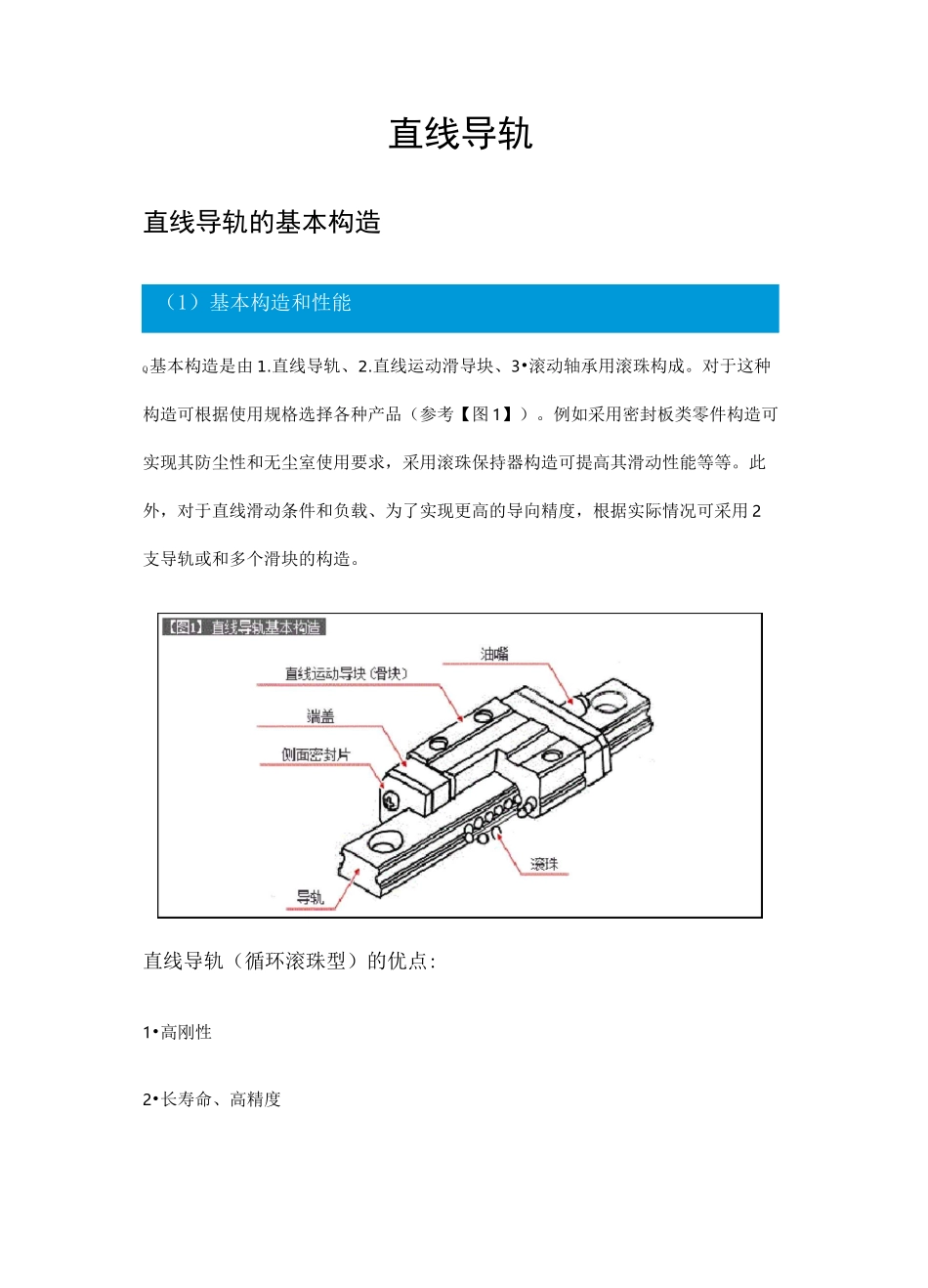

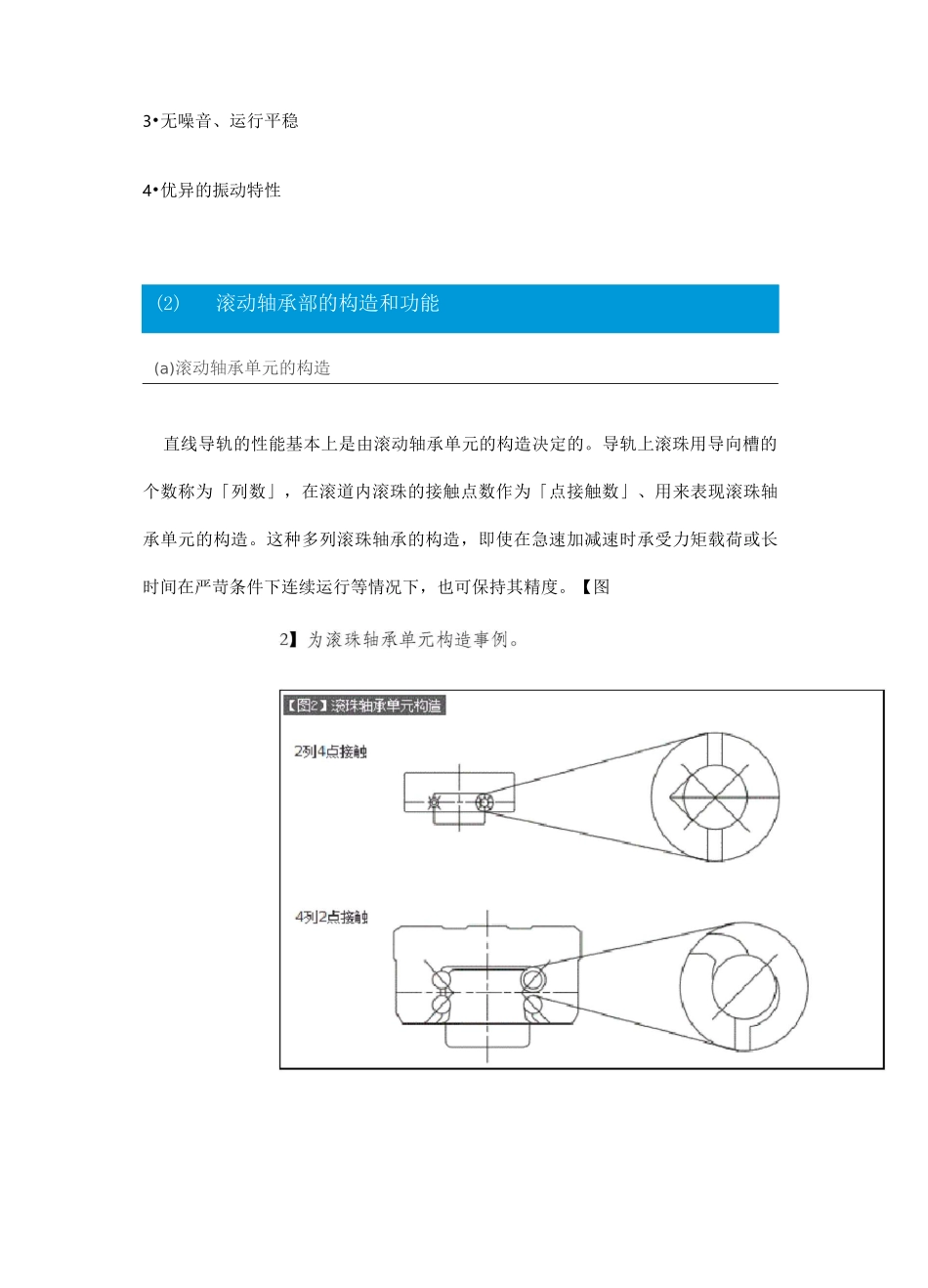

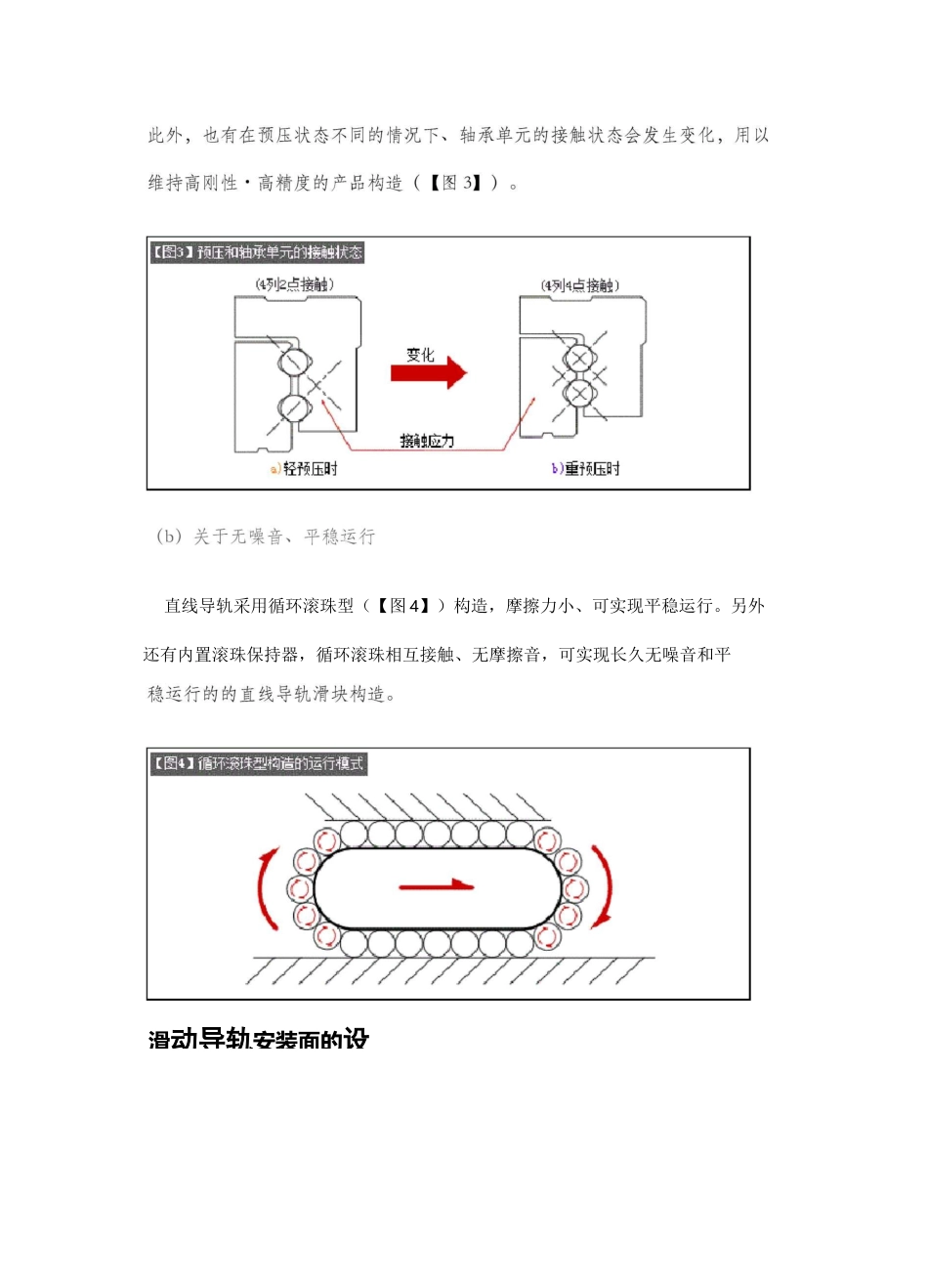

直线导轨直线导轨的基本构造（1）基本构造和性能Q基本构造是由1.直线导轨、2.直线运动滑导块、3•滚动轴承用滚珠构成。对于这种构造可根据使用规格选择各种产品（参考【图1】）。例如采用密封板类零件构造可实现其防尘性和无尘室使用要求，采用滚珠保持器构造可提高其滑动性能等等。此外，对于直线滑动条件和负载、为了实现更高的导向精度，根据实际情况可采用2支导轨或和多个滑块的构造。直线导轨（循环滚珠型）的优点:1•高刚性2•长寿命、高精度3•无噪音、运行平稳4•优异的振动特性(2)滚动轴承部的构造和功能(a)滚动轴承单元的构造直线导轨的性能基本上是由滚动轴承单元的构造决定的。导轨上滚珠用导向槽的个数称为「列数」，在滚道内滚珠的接触点数作为「点接触数」、用来表现滚珠轴承单元的构造。这种多列滚珠轴承的构造，即使在急速加减速时承受力矩载荷或长时间在严苛条件下连续运行等情况下，也可保持其精度。【图滑动导轨安装面的设直线导轨采用循环滚珠型（【图4】）构造，摩擦力小、可实现平稳运行。另外还有内置滚珠保持器，循环滚珠相互接触、无摩擦音，可实现长久无噪音和平滑动导轨的直线滑动精度，也基本等同于导轨导向直线运动导块（滑块）的精度。但是导轨的精度直接受固定安装面形状的影响。因此为了确保导轨精度，就必须充分保证安装面的直线度・平行度等精度要求。在此对滑动导轨2个安装面（导轨安装面、滑块安装面）的设计要点进行说明。⑴2个安装面的基准面高度和避让部（角部）形状（参考【图1】）要将导轨和滑块精确对齐固定到各自安装面，安装面的角部必须设定避让槽或加工为比导轨和滑块各自的C倒角尺寸更小的圆角。（参考【表1】）。【表1】安装面凸台部高度和避让部半径mm)外形参考值避让部半导轨部半凸台部高凸台部高E（全高X滑块宽度X滑块长径径度度度）（导轨部）r1（最大）（滑块部）r2（最大）（导轨部）H1（滑块部）H216x60x55（SSEBT型）0.40.42.54442x90x67（SVRZ型）11569（2）安装面精度2条导轨平行安装的方法，一般是以固定于【图1】所示的安装面上的导轨作为基准，将另1条导轨在滑块预工作状态下调整固定。【图2】是将导轨安装到有2个导轨安装面的固定板上的构造事例。（1）轴向的平行度精度（参考【图2】）mm）16x60x55（SSEBT型）0.02-42x90x67（SVRZ型）0.060.04（2）轴向基准面精度（参考【图3】）轴向基准面公差一般轻预压等级公差精度（X）0.00030W0.00020WX1（导轨安装面段差）+X2（滑块安装面段差）（3）轴向基准面精度（参考【图4】）滑动导轨受以上几点安装面精度的影响、产品精度会降低；大数量循环滚珠构造有平衡其精度降低的效果，使实际精度降低值减小到原来的1/2〜1/10。直线导轨的安装要点直线导轨相对安装面基准，在垂直、水平2个方向通过螺丝紧固固定。直线导轨属于较长的弹性体，螺栓固定时的紧固力会使其变形，从而产生误差。下面介绍一下垂直、水平各方向上螺栓的紧固技巧。(1)导轨垂直方向的安装方法直线导轨垂直方向的运动精度受以下2个要素的影响。(参考【图1】)2•滑块滚珠的通过振动要素1是由于导轨固定时螺栓的紧固力使导轨发生变形（【图1】）。具体的措施就是在组装时使用扭矩扳手，用相等的紧固力把全部螺丝先进行轻预紧固定，之后再加大紧固力进行固定。对于高精度产品，在螺栓固定导轨的状态下、通过再次进行精加工，将螺丝紧固引起的误差降低到最小。导轨的安装表面可通过研磨加工提高其直线度和粗糙度的精度。另外，一般情况下导轨的安装基准面也需要进行研磨加工、得到与导轨相同的表面精度。即便如此，由于导轨呈细长形状、也必须要无间隙的将导轨安装到固定基准面上。关于水平方向的安装，使用线性导销（米思米产品目录NO.LLT）很容易实现。（参考【图2】）■使用例1•与导轨垂直方向的螺栓固定孔等间距加工导销的安装孔2•线性导销装入安装孔后，通过线性导销凸缘部的偏心作用，将导轨按压到安装基准面。3•紧固线性导销内部螺丝，完成最终固定作业。线性导销的紧固要与1）中垂直方向螺栓紧固同时进行。利用千分表等确认导轨垂直•水平方向的精度状况的同时，进行调整固定。直线导轨的润滑方法...
