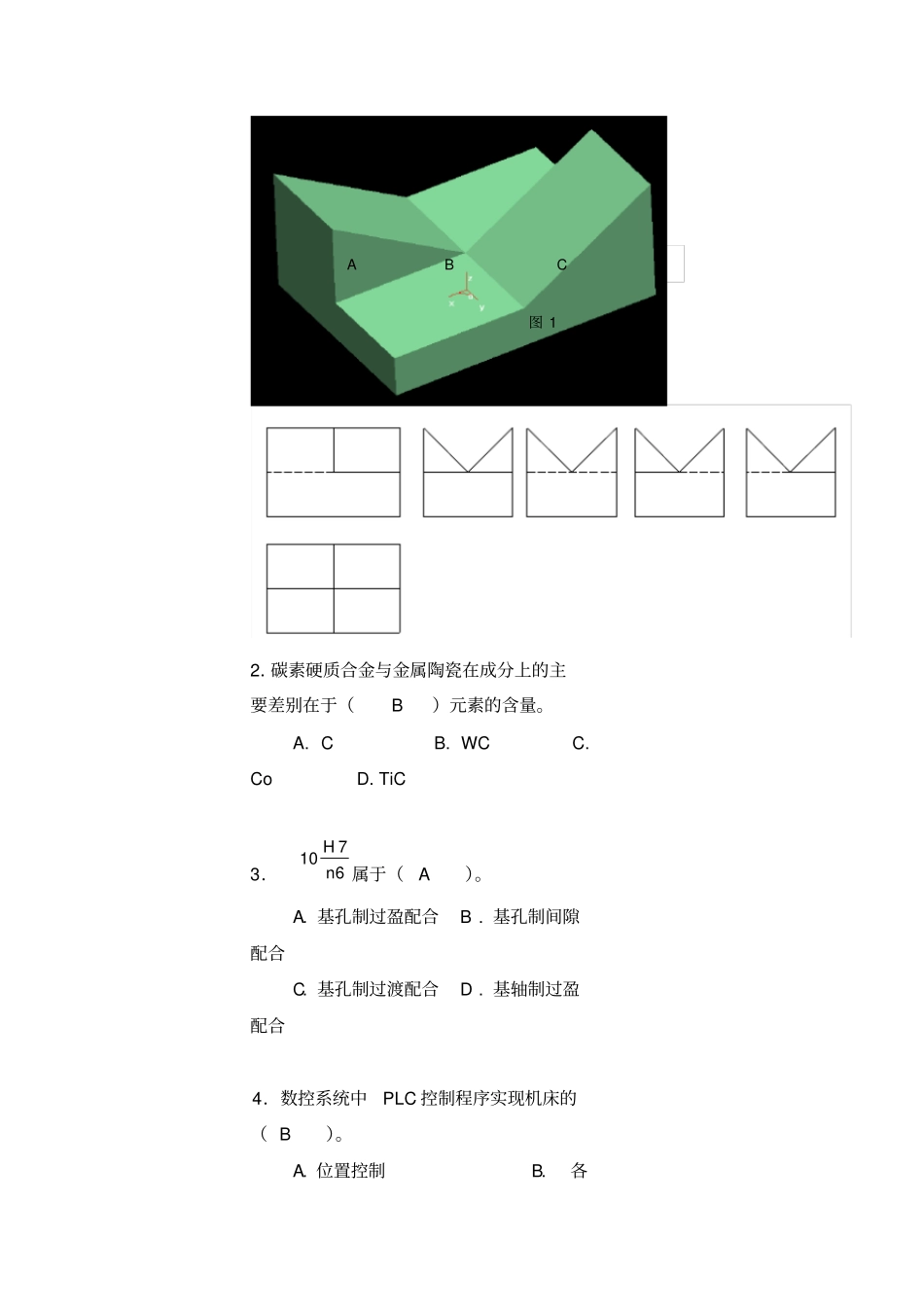

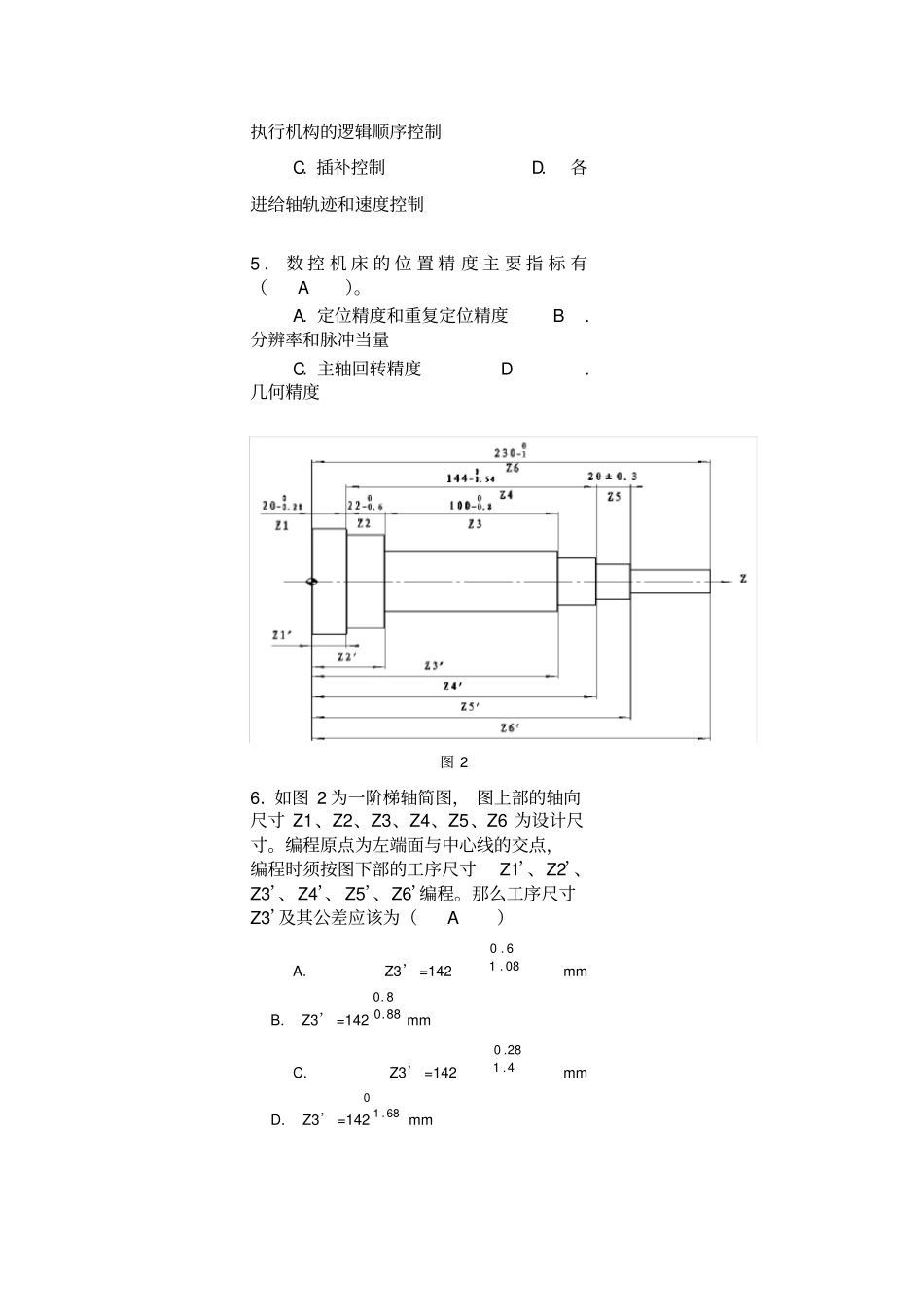

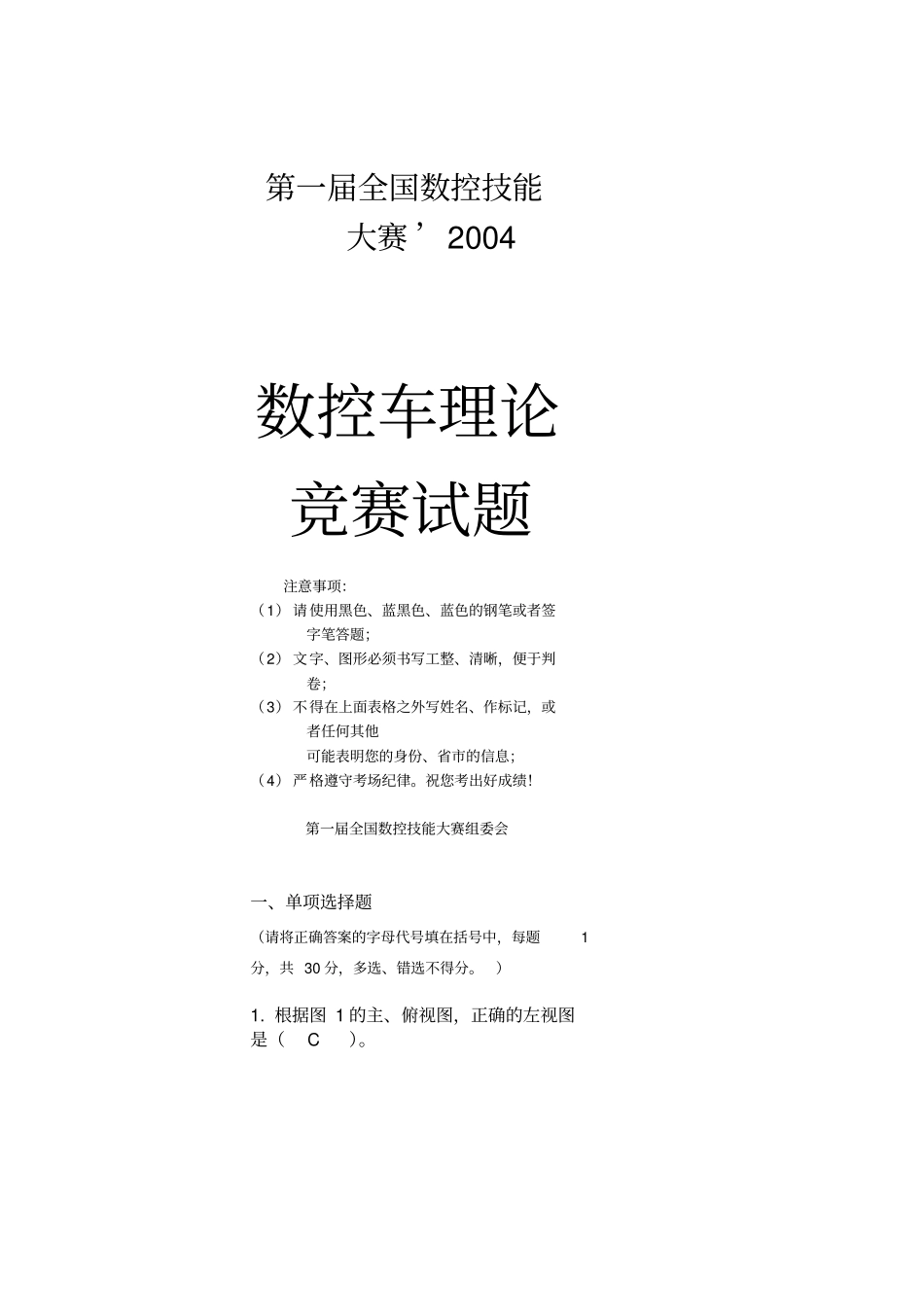

第一届全国数控技能大赛’2004数控车理论竞赛试题注意事项：（1）请使用黑色、蓝黑色、蓝色的钢笔或者签字笔答题；（2）文字、图形必须书写工整、清晰，便于判卷；（3）不得在上面表格之外写姓名、作标记，或者任何其他可能表明您的身份、省市的信息；（4）严格遵守考场纪律。祝您考出好成绩！第一届全国数控技能大赛组委会一、单项选择题（请将正确答案的字母代号填在括号中，每题1分，共30分，多选、错选不得分。）1.根据图1的主、俯视图，正确的左视图是（C）。2．碳素硬质合金与金属陶瓷在成分上的主要差别在于（B）元素的含量。A.CB.WCC.CoD.TiC3．6710nH属于（A）。A.基孔制过盈配合B.基孔制间隙配合C.基孔制过渡配合D.基轴制过盈配合4．数控系统中PLC控制程序实现机床的（B）。A.位置控制B.各ABCD图1执行机构的逻辑顺序控制C.插补控制D.各进给轴轨迹和速度控制5．数控机床的位置精度主要指标有（A）。A.定位精度和重复定位精度B.分辨率和脉冲当量C.主轴回转精度D.几何精度6．如图2为一阶梯轴简图，图上部的轴向尺寸Z1、Z2、Z3、Z4、Z5、Z6为设计尺寸。编程原点为左端面与中心线的交点，编程时须按图下部的工序尺寸Z1’、Z2’、Z3’、Z4’、Z5’、Z6’编程。那么工序尺寸Z3’及其公差应该为（A）A.Z3’=1426.008.1mmB.Z3’=1428.088.0mmC.Z3’=14228.04.1mmD.Z3’=142068.1mm图27．在机械加工过程中，对零件进行热处理是保证其机械性能的重要环节，根据图3所示钢的热处理工艺曲线判断，下列叙述正确的是（D）。A.①回火、②退火、③淬火、④正火B.①淬火、②正火、③回火、④退火C.①正火、②退火、③回火、④淬火D.①退火、②正火、③淬火、④回火8．刀具磨纯标准通常都按（C）的磨损值来制订。A.月牙洼深度B.前刀面C.后刀面D.刀尖9．通常，切削温度随着切削速度的提高而增高。当切削速度增高到一定程度后，切削温度将随着切削速度的进一步升高而（B）。A.开始降低B.继续增高C.保持恒定不变D.开始降低,然后趋于平缓10．为确保和测量车刀几何角度，需要假想三个辅助平面，即（C）作为基准。A.已加工表面，待加工表面，切削表面B.前刀面，主后刀面，副后刀面①②③④时间（h）图3C.切削平面，基面，主剖面D.切削平面，轴剖面，基面11．工件在长V型块中定位，可限制（B）个自由度。A.三B.四C.五D.六12．车床数控系统中，（B）指令是恒线速控制指令。A.G97S＿；B.G96S＿；C.G01F；D.G98S＿13．（A）是指数控机床工作台等移动部件在确定的终点所达到的实际位置精度，即移动部件实际位置与理论位置之间的误差。A.定位精度B.重复定位精度C.加工精度D.分度精度。14．数控机床切削精度检验（C），对机床几何精度和定位精度的一项综合检验。A.又称静态精度检验，是在切削加工条件下B.又称动态精度检验，是在空载条件下C.又称动态精度检验，是在切削加工条件下D.又称静态精度检验，是在空载条件下15．对于非圆曲线加工，一般用直线和圆弧逼近，在计算节点时，要保证非圆曲线和逼近直线或圆弧之间的法向距离小于允许的程序编制误差，允许的程序编制误差一般取零件公差的（C）。A.1/2～1/3倍B.1/3～1/5C.1/5～1/10D.等同值16．（B）是一种旋转式测量元件，通常装在被检测轴上，随被检测轴一起转动。可将被测轴的角位移转换成增量脉冲形式或绝对式的代码形式。A.旋转变压器B.编码器C.圆光栅D.测速发电机17．人造金刚石刀具不适合加工（A）材料。A.铁族元素B.铝硅合金C.硬质合金D.陶瓷18．经济精度与表面粗糙度，是指在正常的生产条件下，零件加工后所能达到的公差等级与表面粗糙度参数值。所谓正常的生产条件是：（D）。A.完好的设备B.必须的刀具和适当质量的夹具C.一定熟练程度操作工人和合理的工时定额D.A、B、C均是19．对材料为38CrMoAlA的轴需氮化处理，其工艺路线为：锻造→正火→粗车→调质→精车→消除内应力处理→粗磨→半精磨→精磨其渗氮处理，可以安排在（C）。A.精车之后，消除内应力之前B.消除内应力处理之后，粗磨之前C.粗磨之后，半精磨之前D.精磨之后20.切削有冲击的不连续表面时，刀具的刃倾角选择（C）为宜。A.0°～5°B.0°～－5°C.－5°～－15°D.5°～15°21．数控...
