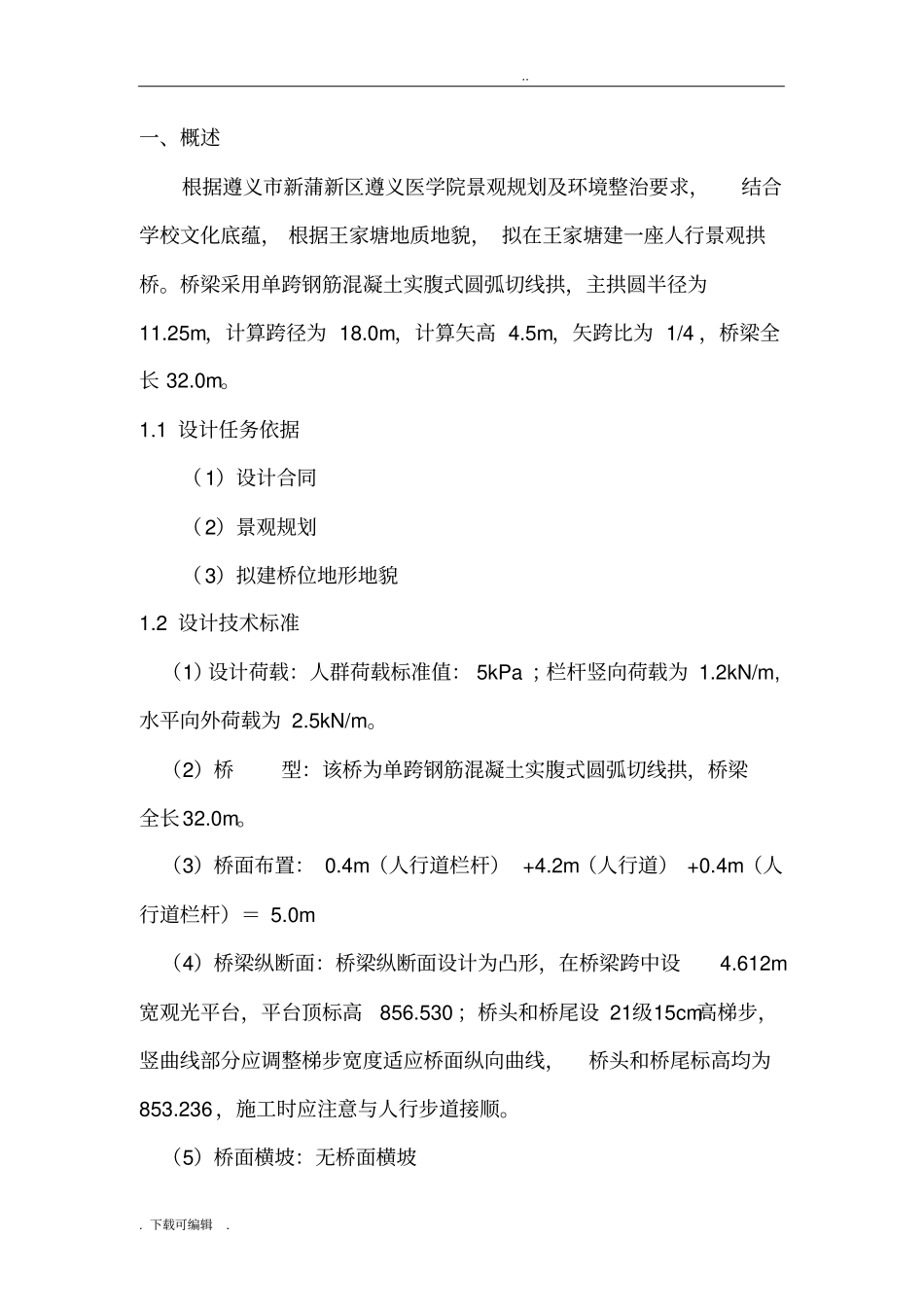

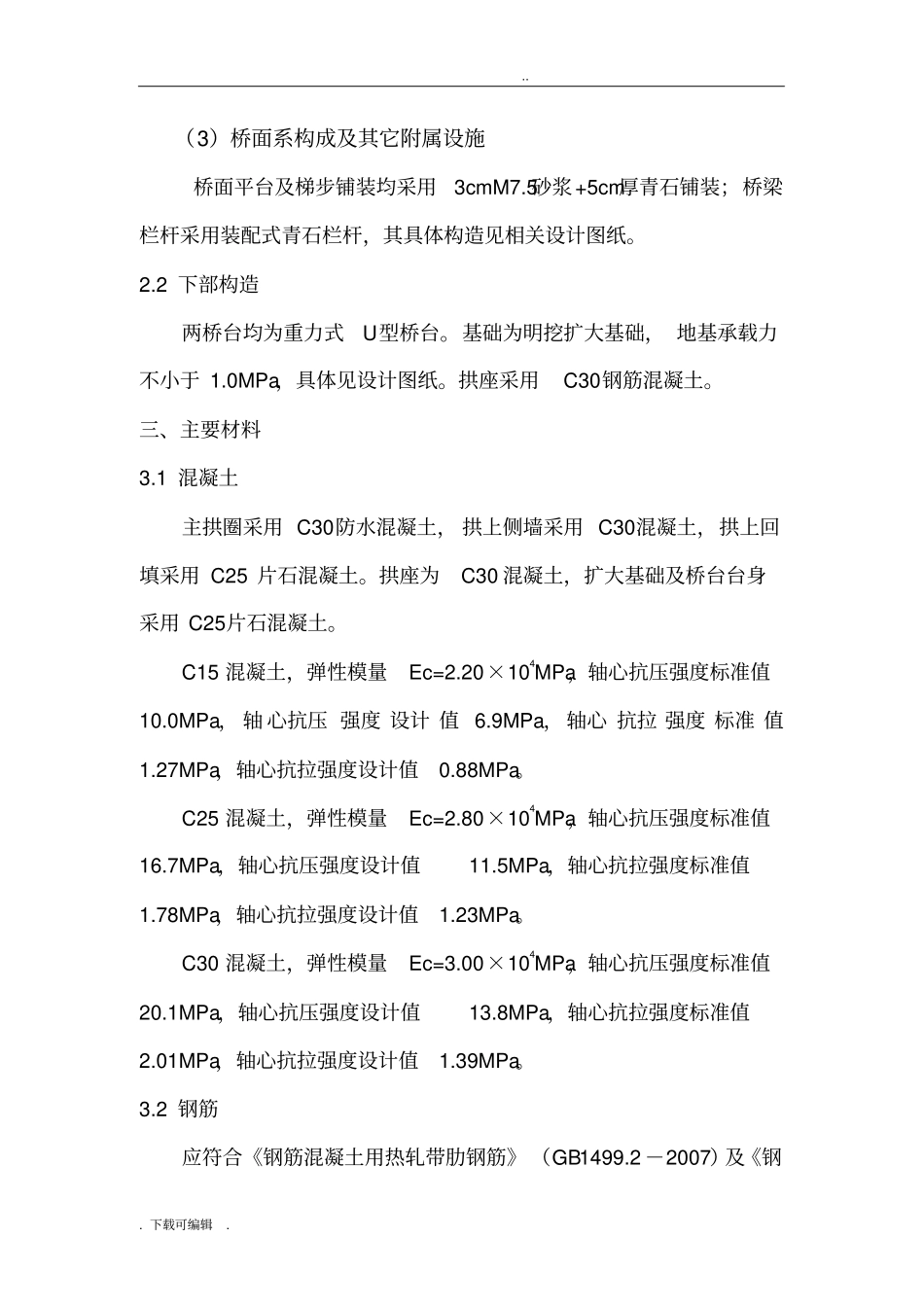

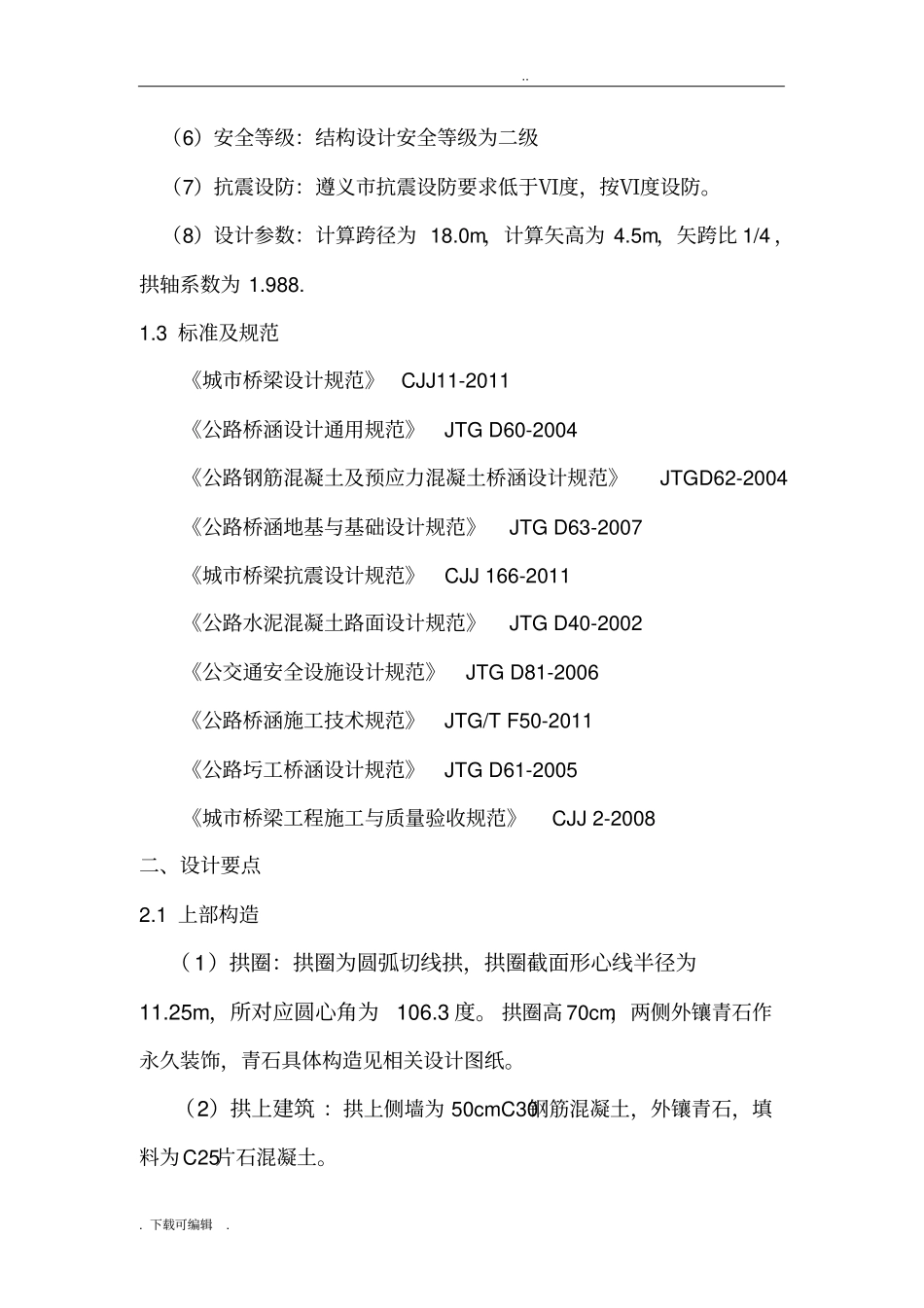

...下载可编辑.一、概述根据遵义市新蒲新区遵义医学院景观规划及环境整治要求，结合学校文化底蕴，根据王家塘地质地貌，拟在王家塘建一座人行景观拱桥。桥梁采用单跨钢筋混凝土实腹式圆弧切线拱，主拱圆半径为11.25m，计算跨径为18.0m，计算矢高4.5m，矢跨比为1/4，桥梁全长32.0m。1.1设计任务依据（1）设计合同（2）景观规划（3）拟建桥位地形地貌1.2设计技术标准（1）设计荷载：人群荷载标准值：5kPa；栏杆竖向荷载为1.2kN/m,水平向外荷载为2.5kN/m。（2）桥型：该桥为单跨钢筋混凝土实腹式圆弧切线拱，桥梁全长32.0m。（3）桥面布置：0.4m（人行道栏杆）+4.2m（人行道）+0.4m（人行道栏杆）＝5.0m（4）桥梁纵断面：桥梁纵断面设计为凸形，在桥梁跨中设4.612m宽观光平台，平台顶标高856.530；桥头和桥尾设21级15cm高梯步，竖曲线部分应调整梯步宽度适应桥面纵向曲线，桥头和桥尾标高均为853.236，施工时应注意与人行步道接顺。（5）桥面横坡：无桥面横坡...下载可编辑.（6）安全等级：结构设计安全等级为二级（7）抗震设防：遵义市抗震设防要求低于Ⅵ度，按Ⅵ度设防。（8）设计参数：计算跨径为18.0m，计算矢高为4.5m，矢跨比1/4，拱轴系数为1.988.1.3标准及规范《城市桥梁设计规范》CJJ11-2011《公路桥涵设计通用规范》JTGD60-2004《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTGD62-2004《公路桥涵地基与基础设计规范》JTGD63-2007《城市桥梁抗震设计规范》CJJ166-2011《公路水泥混凝土路面设计规范》JTGD40-2002《公交通安全设施设计规范》JTGD81-2006《公路桥涵施工技术规范》JTG/TF50-2011《公路圬工桥涵设计规范》JTGD61-2005《城市桥梁工程施工与质量验收规范》CJJ2-2008二、设计要点2.1上部构造（1）拱圈：拱圈为圆弧切线拱，拱圈截面形心线半径为11.25m，所对应圆心角为106.3度。拱圈高70cm，两侧外镶青石作永久装饰，青石具体构造见相关设计图纸。（2）拱上建筑：拱上侧墙为50cmC30钢筋混凝土，外镶青石，填料为C25片石混凝土。...下载可编辑.（3）桥面系构成及其它附属设施桥面平台及梯步铺装均采用3cmM7.5砂浆+5cm厚青石铺装；桥梁栏杆采用装配式青石栏杆，其具体构造见相关设计图纸。2.2下部构造两桥台均为重力式U型桥台。基础为明挖扩大基础，地基承载力不小于1.0MPa，具体见设计图纸。拱座采用C30钢筋混凝土。三、主要材料3.1混凝土主拱圈采用C30防水混凝土，拱上侧墙采用C30混凝土，拱上回填采用C25片石混凝土。拱座为C30混凝土，扩大基础及桥台台身采用C25片石混凝土。C15混凝土，弹性模量Ec=2.20×104MPa，轴心抗压强度标准值10.0MPa，轴心抗压强度设计值6.9MPa，轴心抗拉强度标准值1.27MPa，轴心抗拉强度设计值0.88MPa。C25混凝土，弹性模量Ec=2.80×104MPa，轴心抗压强度标准值16.7MPa，轴心抗压强度设计值11.5MPa，轴心抗拉强度标准值1.78MPa，轴心抗拉强度设计值1.23MPa。C30混凝土，弹性模量Ec=3.00×104MPa，轴心抗压强度标准值20.1MPa，轴心抗压强度设计值13.8MPa，轴心抗拉强度标准值2.01MPa，轴心抗拉强度设计值1.39MPa。3.2钢筋应符合《钢筋混凝土用热轧带肋钢筋》（GB1499.2－2007）及《钢...下载可编辑.筋混凝土用热轧光圆钢筋》（GB1499.1－2008）的规定,所有Ⅱ级钢筋采用HRB400钢筋,Ⅰ级钢筋采用HPB300钢筋。3.3石材本桥所采用石材为青石，其强度等级不低于MU60。单块石材必须完整且不得有水缝。四、结构混凝土耐久性设计基本要求根据《公路桥涵施工技术规范》JTG/TF50—2011规范要求采取以下措施提高混凝土的耐久性，增强其抗裂、防渗性能。1、水泥：选用低水化热（如中热硅酸盐水泥）和低含碱量水泥，不应采用早强水泥。2、粗骨料：采用由质地坚硬岩石制成的碎石。岩石的抗压强度与混凝土强度等级之比对于大于或等于C30的混凝土，比值应不小于2，其他级别混凝土比值应不小于1.5。粗骨料的级配和其他技术要求应符合《公路桥涵施工技术规范》JTG/TF50—2011。3、细骨料：采用质地坚硬、清洁、级配良好的中粗砂。细度模数宜在2.3～3.0（天然砂）和2.4～2.8（人工砂）范围内。砂率宜用35%，当要求大流动性时砂率不得超过40%，砂中的杂质含量应严...
