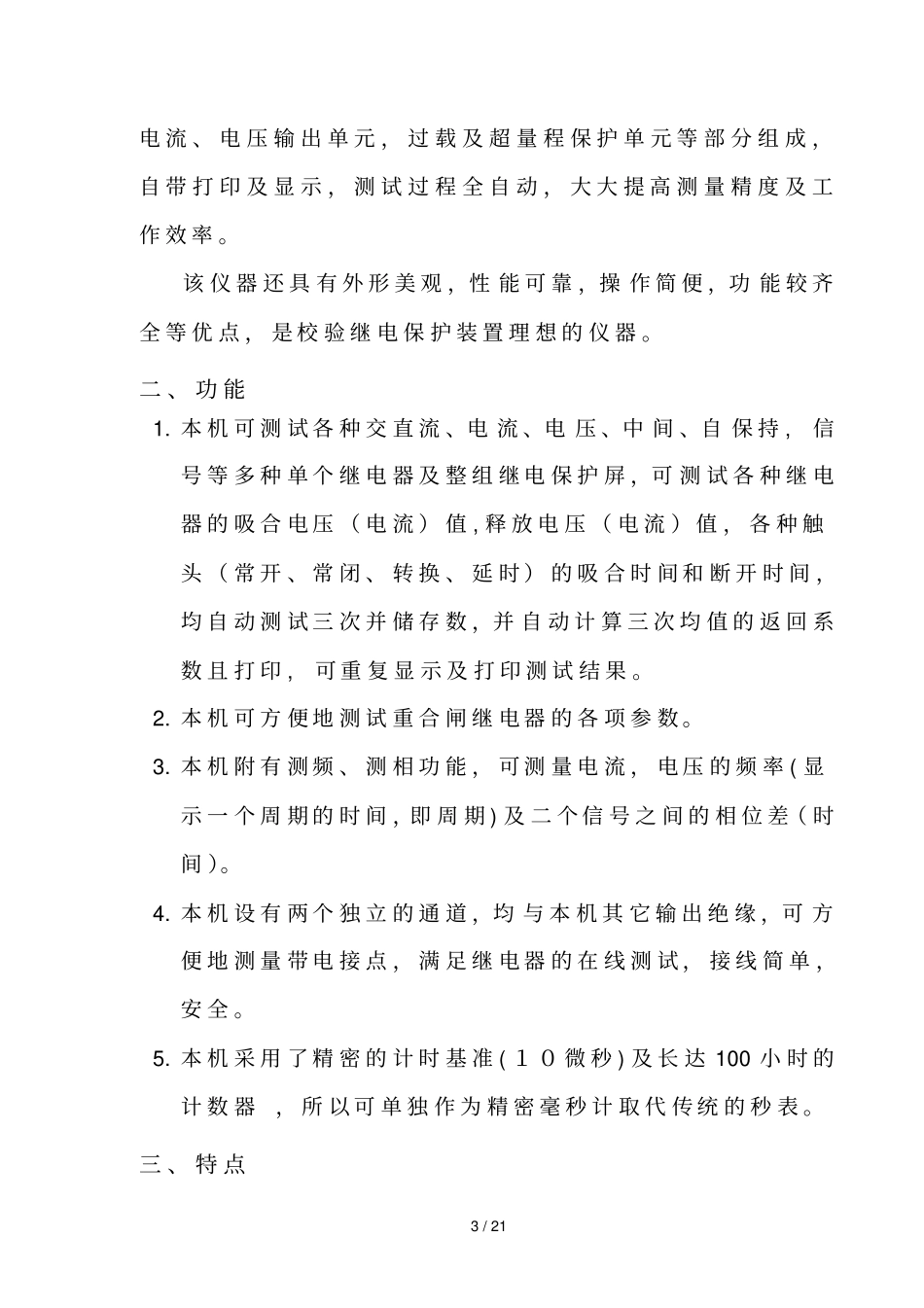

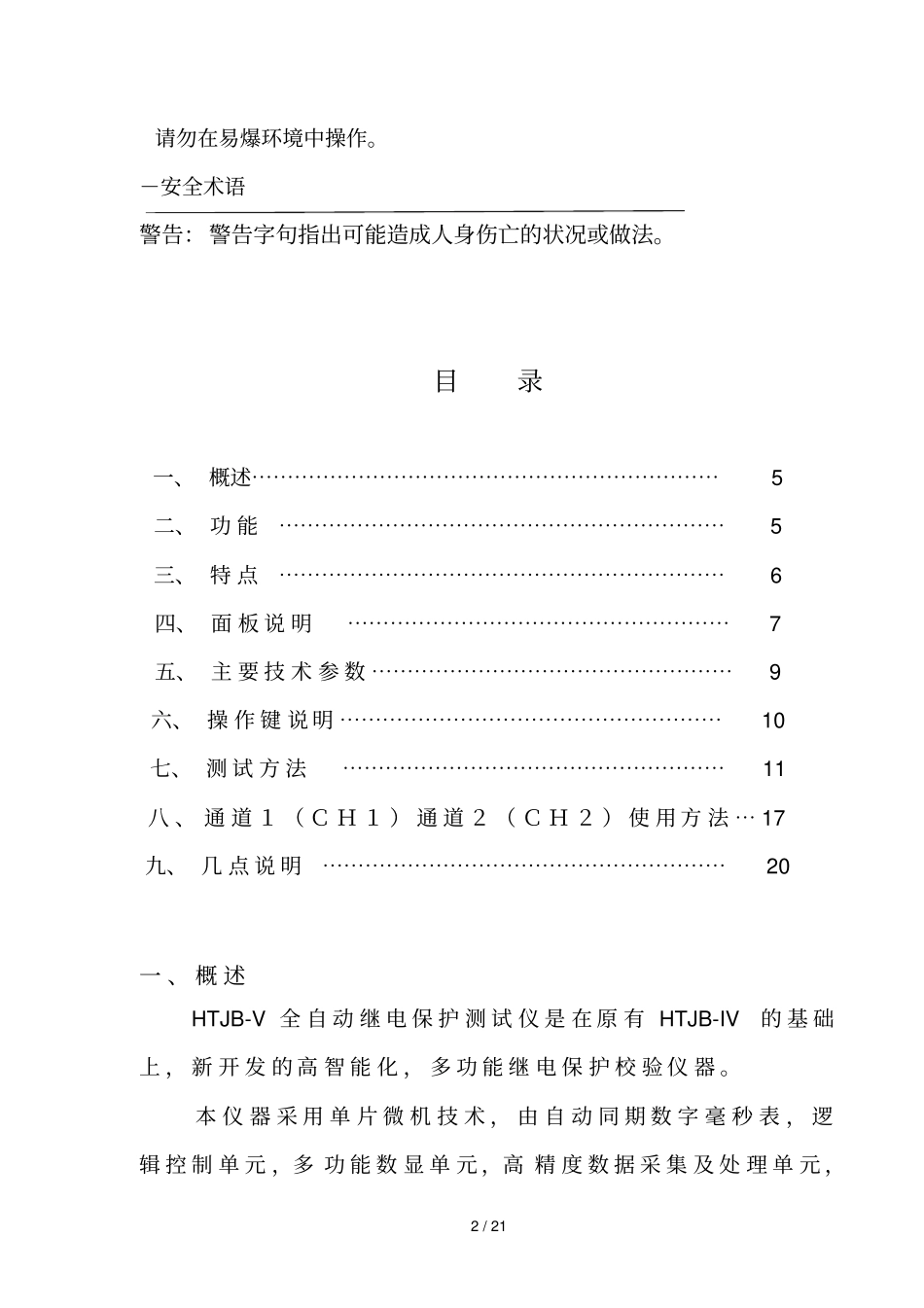

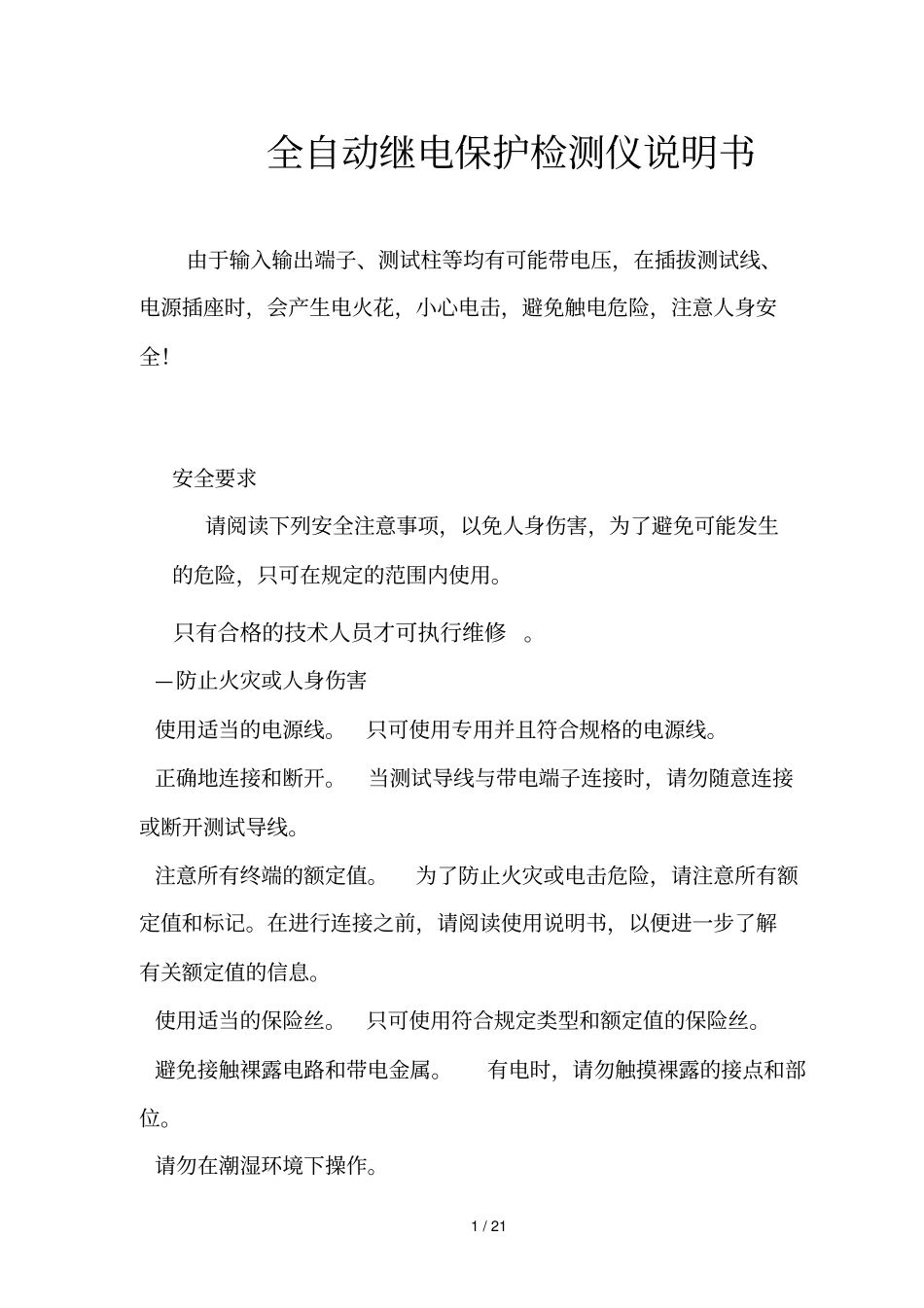

1/21全自动继电保护检测仪说明书由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！安全要求请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用专用并且符合规格的电源线。正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。请勿在潮湿环境下操作。2/21请勿在易爆环境中操作。－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5二、功能⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯6四、面板说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7五、主要技术参数⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9六、操作键说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10七、测试方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11八、通道１（ＣＨ１）通道２（ＣＨ２）使用方法⋯17九、几点说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯20一、概述HTJB-V全自动继电保护测试仪是在原有HTJB-IV的基础上，新开发的高智能化，多功能继电保护校验仪器。本仪器采用单片微机技术，由自动同期数字毫秒表，逻辑控制单元，多功能数显单元，高精度数据采集及处理单元，3/21电流、电压输出单元，过载及超量程保护单元等部分组成，自带打印及显示，测试过程全自动，大大提高测量精度及工作效率。该仪器还具有外形美观，性能可靠，操作简便，功能较齐全等优点，是校验继电保护装置理想的仪器。二、功能1.本机可测试各种交直流、电流、电压、中间、自保持,信号等多种单个继电器及整组继电保护屏，可测试各种继电器的吸合电压（电流）值,释放电压（电流）值，各种触头（常开、常闭、转换、延时）的吸合时间和断开时间，均自动测试三次并储存数，并自动计算三次均值的返回系数且打印,可重复显示及打印测试结果。2.本机可方便地测试重合闸继电器的各项参数。3.本机附有测频、测相功能，可测量电流，电压的频率(显示一个周期的时间，即周期)及二个信号之间的相位差（时间）。4.本机设有两个独立的通道，均与本机其它输出绝缘，可方便地测量带电接点，满足继电器的在线测试，接线简单，安全。5.本机采用了精密的计时基准(１０微秒)及长达100小时的计数器，所以可单独作为精密毫秒计取代传统的秒表。三、特点4/211.由于本机采用了微机控制，面板上仅有16个触摸开关，就可方便的完成各种测试功能，改变了老式继保仪必须关断电源，切换多个开关，才能转换电源种类的弊病，操作简单。本机还设有自检，报错功能，极大地方便了检查、维修。2.本机设有全面的自检，自我保护功能，开机后本机立即投入自检，在过载和过量程时，保护电路将快速切断输出并发出声、光提醒，极大地降低了因误操作带来的不必要损失。3.本机智能化程度高，仅按一个键，即可测出通用继电器的全部参数，并自动打印全部数据，使您从繁锁的测试操作中解脱出来。4.本机显示屏有功能显示单元，从显示屏上能清楚的反映本机的工作状态。5.本机打印的数据全部使用汉字，如“吸合电压”、“断开电压”、“常开吸合时间”等。6.测量交流“带电接点”，本机由微机通过特殊电路判断是交流过零还是触头动作，使测试准确无误。四、面板说明(图1)面板示意图(1)通道Ⅱ带电、空接点选择开关(2)通道Ⅱ插座，外接被测信号或触点(3)ACV输出接线柱5/21(4)DCA输出接线柱，红色为“＋”、黑色为“－”(5)DCA电流调节，推拉开关拉出，输出电流0～5Ａ，推拉开关推入，输出电流0～200mA，旋钮顺时针方向旋转，电流由小至大。(6)DCA开关(7)微型打印机(8)功能操作键盘(...
