公司网络管理规划VIP免费

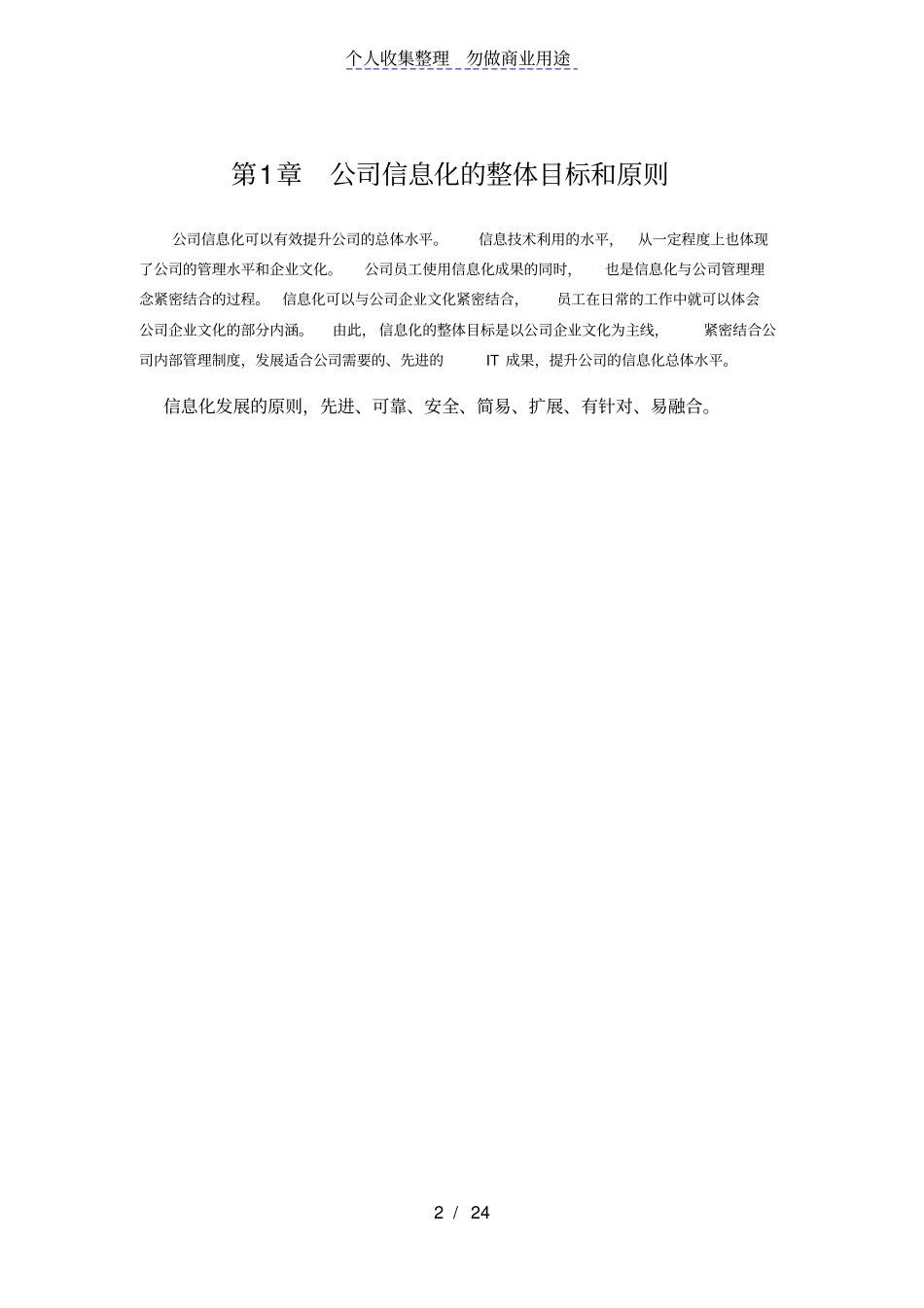

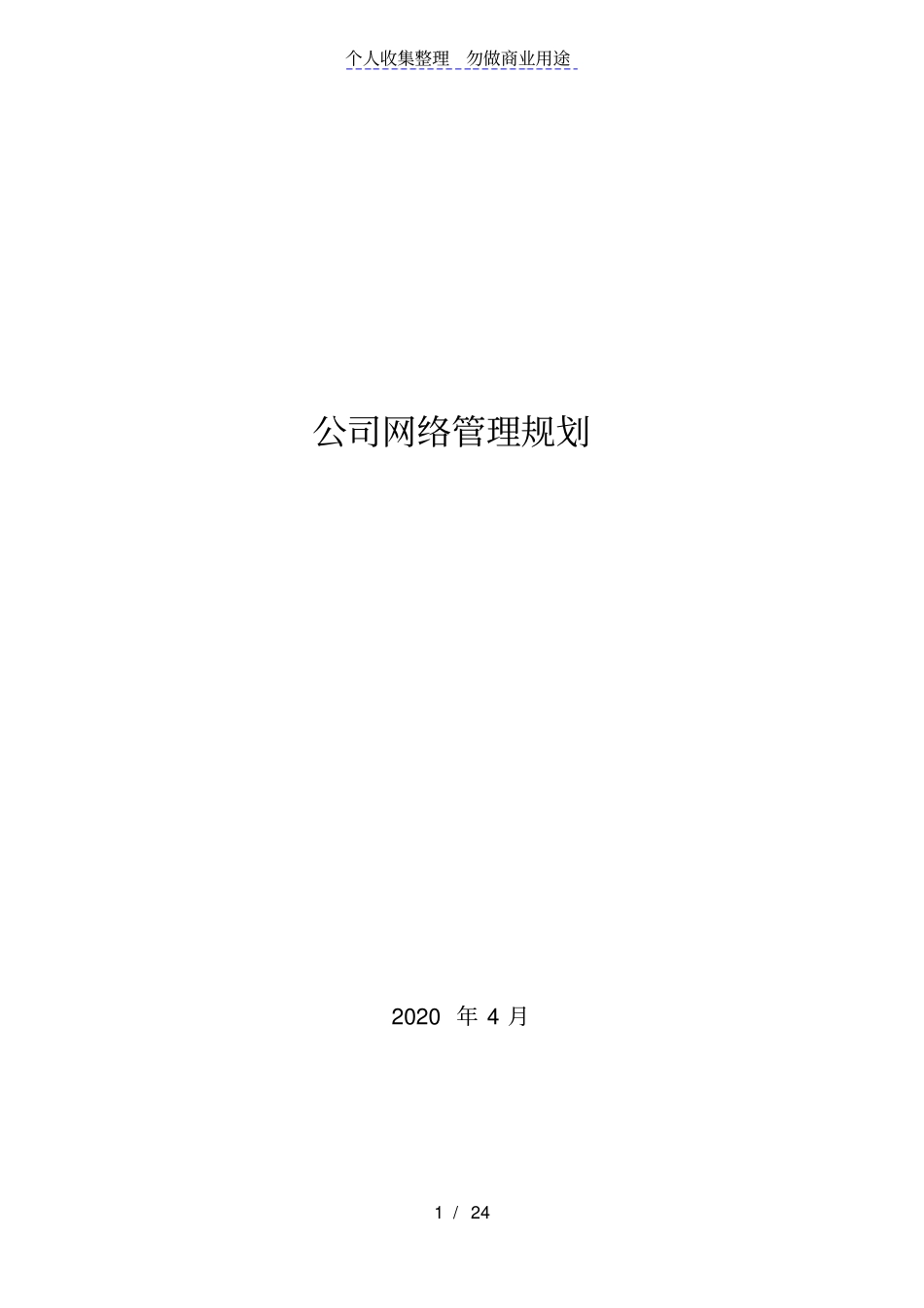

个人收集整理勿做商业用途1/24公司网络管理规划2020年4月个人收集整理勿做商业用途2/24第1章公司信息化的整体目标和原则公司信息化可以有效提升公司的总体水平。信息技术利用的水平，从一定程度上也体现了公司的管理水平和企业文化。公司员工使用信息化成果的同时，也是信息化与公司管理理念紧密结合的过程。信息化可以与公司企业文化紧密结合，员工在日常的工作中就可以体会公司企业文化的部分内涵。由此，信息化的整体目标是以公司企业文化为主线，紧密结合公司内部管理制度，发展适合公司需要的、先进的IT成果，提升公司的信息化总体水平。信息化发展的原则，先进、可靠、安全、简易、扩展、有针对、易融合。个人收集整理勿做商业用途3/24第2章公司目前信息系统规划前的情况2.1公司组织结构设置（2012年度）公司组织结构设置是否在公司网络个人收集整理勿做商业用途4/242.2网络信息系统规划前的逻辑拓扑结构图2.3公司目前设备和人员等基础资料汇总整理2.3.1公司总部网络内部的所有人员基本信息（人力资源部门提供）员工编码员工姓名所属部门备注2.3.2公司总部信息点位平面图要点：对区域内所有信息点（包括语音和数据）进行统一编号并绘制平面示意图。2.3.3公司总部机房机柜位置图2.3.4网络设备汇总登记表设备识别码设备名称设备型号功能位置管理IP地址子网掩码管理VLAN备注网络设备（路由器、防火墙和交换机等）无需登记网卡型号和网卡MAC。建议：设备识别码6位，2位为公司编码，1位为类别编码，3位同类设备序号。青岛郡威总部：00；类别编码：0网络设备，1服务器，2笔记本电脑，3台式机电脑。如青岛郡威总部交换机编码为000001；青岛郡威总部服务器为001001。设备名称仅标注设备的类型（如路由器、服务器、防火墙、笔记本电脑和台式机电脑等）；设备型号要标注设备的品牌和设备的厂家型号；位置引用青岛郡威总部机房机柜位置统一编号。2.3.5服务器设备汇总登记表设备识别码设备名称设备型号网卡1型号网卡1MAC网卡2型号网卡2MAC功能位置备注个人收集整理勿做商业用途5/24服务器的网卡型号和网卡MAC有多少物理网卡就记录多少；终端设备汇总登记表、设备识别码设备名称设备型号网卡1型号网卡1MAC网卡2型号网卡2MAC员工编码使用人工位号备注要点：终端设备的网卡型号和网卡MAC有多少物理网卡就记录多少；位置引用总部平面图内的信息点编号；其它无法分类汇总的信息写在备注项内。终端设备（包括台式机和笔记本电脑）主机名称建议方案：“公司+部门+序号”。00代表青岛郡威总部，部门名称采用简单易记易懂的拼音或缩写，序号为设备在所属部门（或功能）内部序列号，2位。如，资讯中心电脑编号为：“00ZiXun01”。2.3.6设备之间连接的端口设备识别码设备名称源端口设备识别码设备名称目的端口工位号运行状态例：SwitchA连接SwitchB，以SwitchA为主时，源端口为SwitchA上的连接SwitchB的端口；目的端口为SwitchB上的连接SwitchA的端口；运行状态为目前使用情况。下面介绍下目前公司使用的和即将使用的主要网络设备及特点。2.4路由器D-Link72002.4.1概述?端口结构：非模块化?广域网接口：2或4个?局域网接口：3或1个?传输速率：10/100Mbps?网络管理：WEB管理?用户数量：120台?防火墙：内置防火墙?VPN支持：支持个人收集整理勿做商业用途6/24?产品内存：64MBSDRAM?处理器：IntelIXP266MHz?网络安全：防UDPFlooding攻击防ARP广播...2.4.2功能特点D-LinkDI-7200详细参数基本参数路由器类型：企业级路由器传输速率：10/100Mbps端口结构：非模块化广域网接口：2或4个局域网接口：3或1个功能参数防火墙：内置防火墙VPN支持：支持网络安全：防UDPFlooding攻击防ARP广播报文攻击防外网Ping攻击防Ping、端口扫描冲击波病毒防范ARP地址欺骗防范网络管理：WEB管理其他参数处理器：IntelIXP266MHz产品内存：64MBSDRAM用户数量：120台其它特点：负载均衡其它性能：最大连接数160000绿色节能保修信息保修政策：全国联保，享受三包服务客服电话：800-829-6688电话备注：9:00-18:00个人收集整理勿做商业用途7/24详细内容：凡属正常使用情况下由于产品本身质量问题引起的故障，在保修期内D-Link公司将负...
