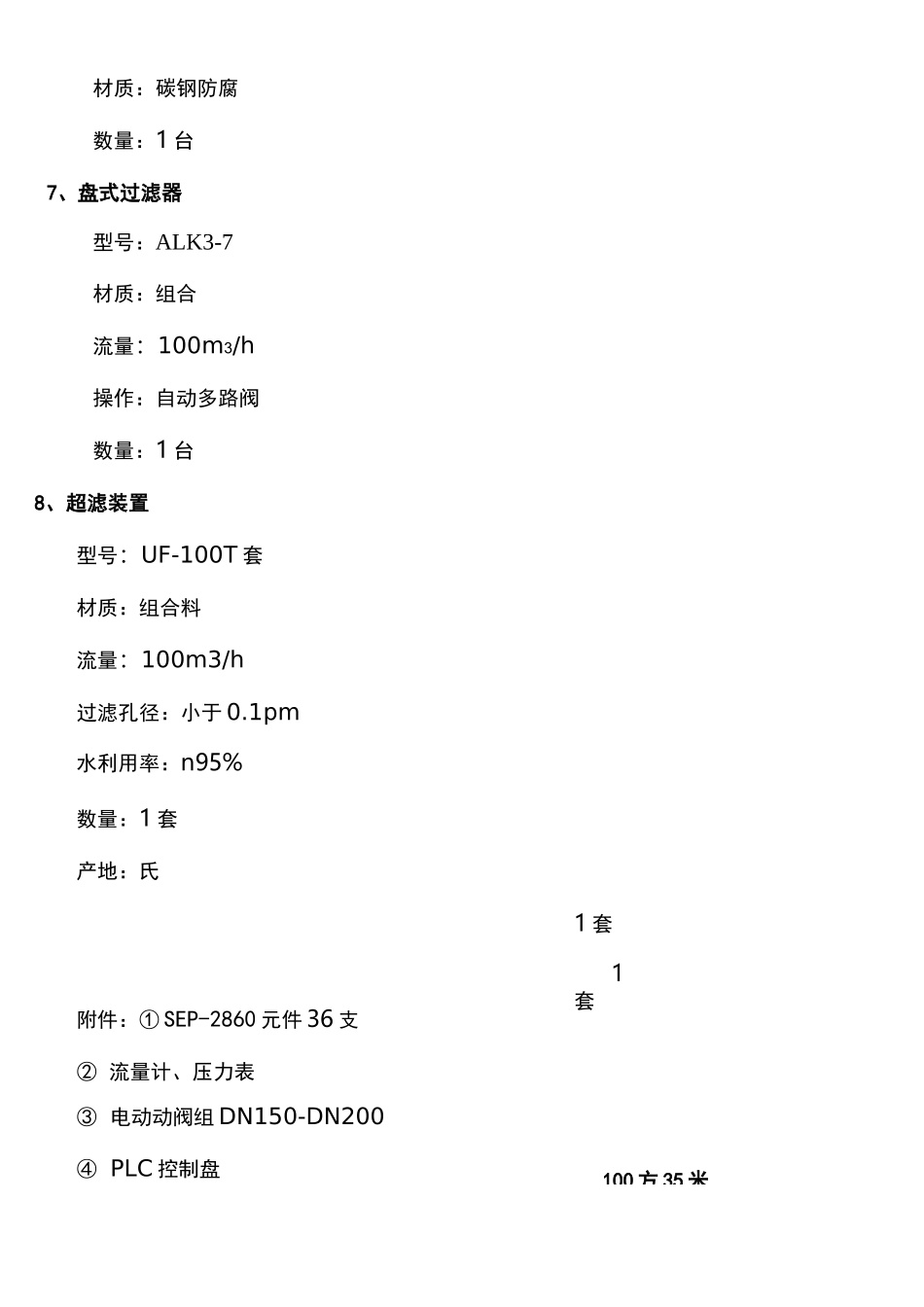

100m3/h中水回用系统一、设计条件1、进水水质按满足省一级排放标准考虑，最高COD不超过120mg/L。2、出水水质按满足中水回用标准考虑。3、设计水量按产水100m3/h进行设计。二、工艺流程系统工艺流程原水一原水泵臭氧氧化池-混凝沉淀池多介质过滤器十盘式过滤器-全自动超滤装置超滤水箱-用水池三、工艺单元说明1、原水池（预留水位传感器接口）客户自备有效容积：300m3停留时间：2小时2、原水泵型号：ZS80-65-160/15材质：不锈钢流量：100m3/h扬程：35m功率：15KW50HZ包括：进出口球阀、止回阀数量：2台（一备一用）3、臭气反应池客户自备有效容积：150m3停留时间：1小时材质：钢砼防腐4、臭气制备装置根据贵司提供的数据，处理有机污水每小时150吨水，由此得出最小需要臭氧产量（折合成100%纯臭氧）20kg/h的高浓度臭氧发生器，即4台5kg/h臭氧发生器。主要设备：5kg臭氧发生器，4套。配套气源，4套。臭氧混合系统1套。5、混凝沉淀器能力：100m3/h，直径3600mm材质：碳钢防腐数量：1台6、多介质过滤器能力：100m3/h，直径3200mm1套1套1个100方35米材质：碳钢防腐数量：1台7、盘式过滤器型号：ALK3-7材质：组合流量：100m3/h操作：自动多路阀数量：1台8、超滤装置型号：UF-100T套材质：组合料流量：100m3/h过滤孔径：小于0.1pm水利用率：n95%数量：1套产地：氏附件：①SEP-2860元件36支②流量计、压力表③电动动阀组DN150-DN200④PLC控制盘⑤清洗系统A清洗泵：ZS80-65-160/15型号：GM0050流量：0-50L/h（1台）（1套）B清洗过滤器40寸*30芯C清洗水箱PE-10000L9、超滤反洗水泵型号：ZS100-80-160/15材质：SUS304不锈钢流量:200m3扬程：17m功率：15KW包括：进出口球阀、止回阀数量：1台10、CEB加氧化剂装置11、CEB加碱装置型号：GM0050流量0-50L/h扬程70M数量1套产地美国米顿罗公司（MILTONROY）附件①PE-200L加药桶②DN1/4UPVC止回阀，连接件12、CEB加酸装置型号：GM0050流量：0-50L/h扬程：70M数量：1套产地：美国米顿罗公司（MILTONROY）②DN1/4UPVC止回阀，连接件（1台）（1套）附件：①PE-200L加药桶（1台）②DN1/4UPVC止回阀，连接件（1套）13、回用水池客户自备，建议容积在2小时以上。14、系统部连接管件及阀门规格：DN150、DN200材质：不锈钢数量：1套产地：15、系统电器控制盘规格：HJ20GK包括：压力控制器，泵的开关控制、水位控制、运行指示等产地：序号设备名称规格型号材质产地单位数量金额（万元）1原水池客户自备座102回用水池客户自备座103原水泵ZS80-65-160/15不锈钢南方台21.654臭氧制备系统5kg组合件套4280.405气源配套系统5kg组合件套4360.806臭氧混合系统配套组合件套160.207混凝沉淀器100m3/h碳钢防腐天源台16.508多介质过滤器100m3/h碳钢防腐天源台15.869盘式过滤器SK-7玻璃钢台114.0010超滤装置UF-100组合料套183.5011清洗系统套12.1012超滤反洗泵ZS100-80-160/15不锈钢南方台10.7413杀菌剂加药系统GM0050组合美国套12.8014杀菌剂加药系统GM0050组合美国套12.8015杀菌剂加药系统GM0050组合美国套12.8016混凝加药装置配套组合天源套25.6017系统连接管件DN250-65UPVC套18.0018电控系统西门子PLC6.5019其它配件3.5020安装费用35.5021调试费用35.5022运输费用5.00合计一923.75税金8%73.90工程总价997.65五、盘式过滤器介绍本过滤器由3英寸的过滤头为基本单元组成组合式过滤器，其过滤元件由一组带沟槽的聚丙烯塑料盘构成，利用相邻的盘片之间的沟槽纹交叉点实现对固体颗粒的拦截。过滤时过滤盘片处于压紧自锁状态，任意相邻盘片之间的沟槽都以网状交叉接触。每套设备全自动运行，连续不间断出水。反洗根据压差和运行时间自动进行，当压差或时间达到设定值时控制器按一定顺序逐个启动反洗，清洗完毕后立即投入使用。反洗过程过滤单元轮流交替运行。反洗时，其中一组进、出水阀关闭，排污阀打开，其它组的出水反向进入这组过滤单元，由于水压促使盘片松开，同时反洗水沿切线方向冲向过滤盘片，冲洗过程仅需几秒钟，然后依次反洗其它几组。工作，反洗状态之间自动切换，保证确保连续出水。自耗水量仅0.5%左右。设备采用塑料过滤元件坚固，无磨损，无腐蚀，过滤和反洗效...
