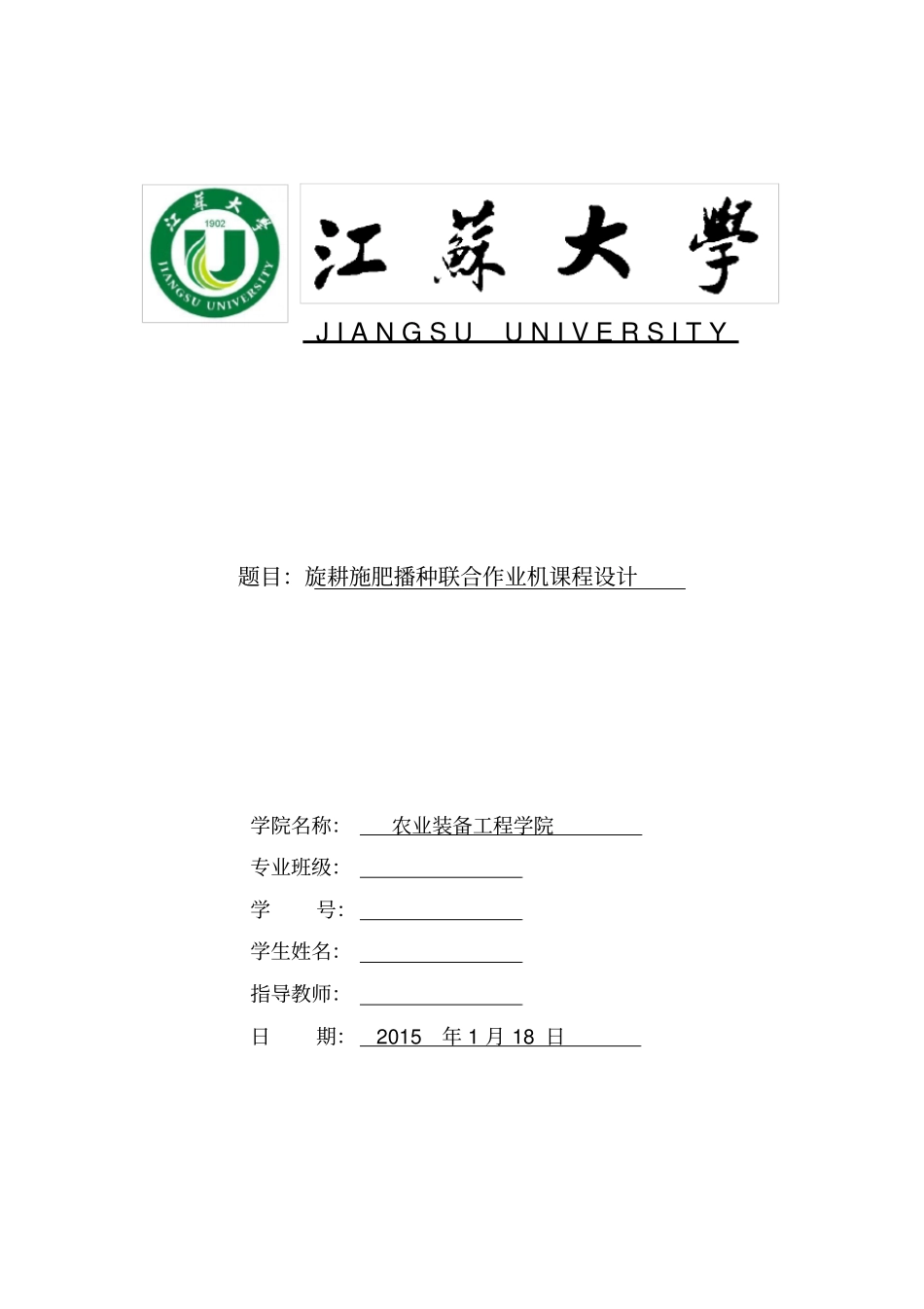

JIANGSUUNIVERSITY题目：旋耕施肥播种联合作业机课程设计学院名称：农业装备工程学院专业班级：学号：学生姓名：指导教师：日期：2015年1月18日农业装备工程学院课程设计任务书设计题目旋耕播种机测绘分析及结构设计设计技术参数配套动力：40～53kW中型拖拉机；工作幅宽：1.75m；耕深：12～15cm；碎土率：≥75％；埋茬覆盖率：≥80％；施肥深度：4～8cm；施肥量：300kg/hm2～750kg/hm2；行距：20cm；播种深度：1cm～3cm；播种量：小麦75kg/hm2～450kg/hm2，油菜：100~500g/亩；行数>6行。设计要求1、分组：本次课程设计分2个组进行，每组10人，分组方法自定。每设计小组取气吸式排种器、槽轮式排种器进行设计；2、设计手段：可手工绘制，也可利用计算机制图软件绘制；工作量每人完成设计说明书一份（电子版、打印版各1份），设计总图1张及部件结构图若干张；工作计划1月12日—1月13日：分组1月14日—1月29日：完成设计、答辩1月20日：提交成绩目录1.综述报告1.1引言1.2国内研究现状及发展趋势1.3解决的技术问题1.4研究的目的和意义2.旋耕灭茬施肥播种联合作业机2.1整机技术开发2.2排种器、排肥器设计2.3种箱设计2.4传动系统设计2.4.1旋耕灭茬传动机构设计2.4.2施肥播种传动机构设计3.旋耕施肥播种联合工作机配套动力计算3.1旋耕灭茬所需动力计算3.2播种施肥所需动力计算3.3机组空行所需动力计算4.样机设计5.参考文献1综述报告1.1引言农业联合作业技术是在农业生产中将多种机具多道工序在一台机具上得以实现的农业作业技术。农业联合作业技术是现代化的农业生产技术，是现代化农业的发展之路，是实现资源浪费和降低成本的重要方式。联合作业机具有效率高、作业成本低、农机利用率高和节约能源等多种优点。目前国内使用的联合作业机主要是针对我国北方旱作耕地的，针对南方的机型较少，本文给出了旋耕灭茬施肥播种联合作业机的设计方案，适合小麦和油菜的施肥播种。1.2国内研究现状及发展趋势近年来，为了推广和普及机械化秸秆还田作业，我省加大了对稻麦秸秆还田机的科研投入，已开发出多种秸秆还田作业机具，并投向了市场，如江苏银华春翔机械制造有限公司的云山牌1JH-170A型秸秆粉碎还田机、连云港市连扬旋耕机厂的华连牌1GQN-200JMJ型秸秆还田耕整机、江苏沃野机械制造有限公司生产的1GM－175型旋耕灭茬机等。虽然我省用于稻麦田的旋耕灭茬、秸秆还田机技术已基本成熟，并大力推广使用。然而从实际使用情况看，农民的接受程度还没有得到充分提高，究其原因：一方面农民对秸秆还田可以改善土壤结构，增加土壤肥力，改善农业生态环境认识不足；另一方面秸秆的综合利用水平不高，加上现有的秸秆还田机械功能单一，在还田后还需要进行施肥播种二次作业，增加了拖拉机对农田的压实程度，增加了生产环节，提高了生产成本，最终增加了农民的经济负担。与农民急切想要的既功能多样化又省工节本的农业机械，有很大的差距。旋耕灭茬、施肥播种联合作业机是在20世纪90年代，根据农艺需求和节约能源的需要，在成型的灭茬机和旋耕机的基础上，逐渐产生发展起来的新型土壤耕作机具。一次下地能够完成旋耕、秸秆掩埋、播种和镇压作业，从而大大减少了因机器多次进出田间而造成的对土壤的压实，提高了机器的综合作业效率，节省了土地耕作的成本，降低了作业费用，是现在土壤耕作机械中首选机型之一。目前国内的联合作业机机具按工作部件的运动形式可分为两大类：一类是由多种从动部件组合而成的联合作业机具，主要是完成松土、碎土、起垄、播种、施肥、覆土、镇压等作业工序。现有资料表明，旋耕灭茬、施肥播种联合作业机型主要针对北方保护地耕作，如沈阳市农机化研究所研制的120/180型多功能联合作业机、山西省农机研究所研制的2BFG210型旋耕施肥播种机。而针对南方稻麦秸秆还田旋耕施肥播种联合作业机具，除了江苏南通农机研究所严栋梁等人于1999年申请了国家实用新型专利“稻麦秸秆还田旋耕施肥播种机”外，还未见成熟机型报道。1.3解决的技术问题新型稻麦秸秆还田施肥播种机械，是将旋耕灭茬、秸秆还田、施肥、播种、镇压多项技术集成在一起，实现联合作业，以达到一机多用、一机多能的目的...
