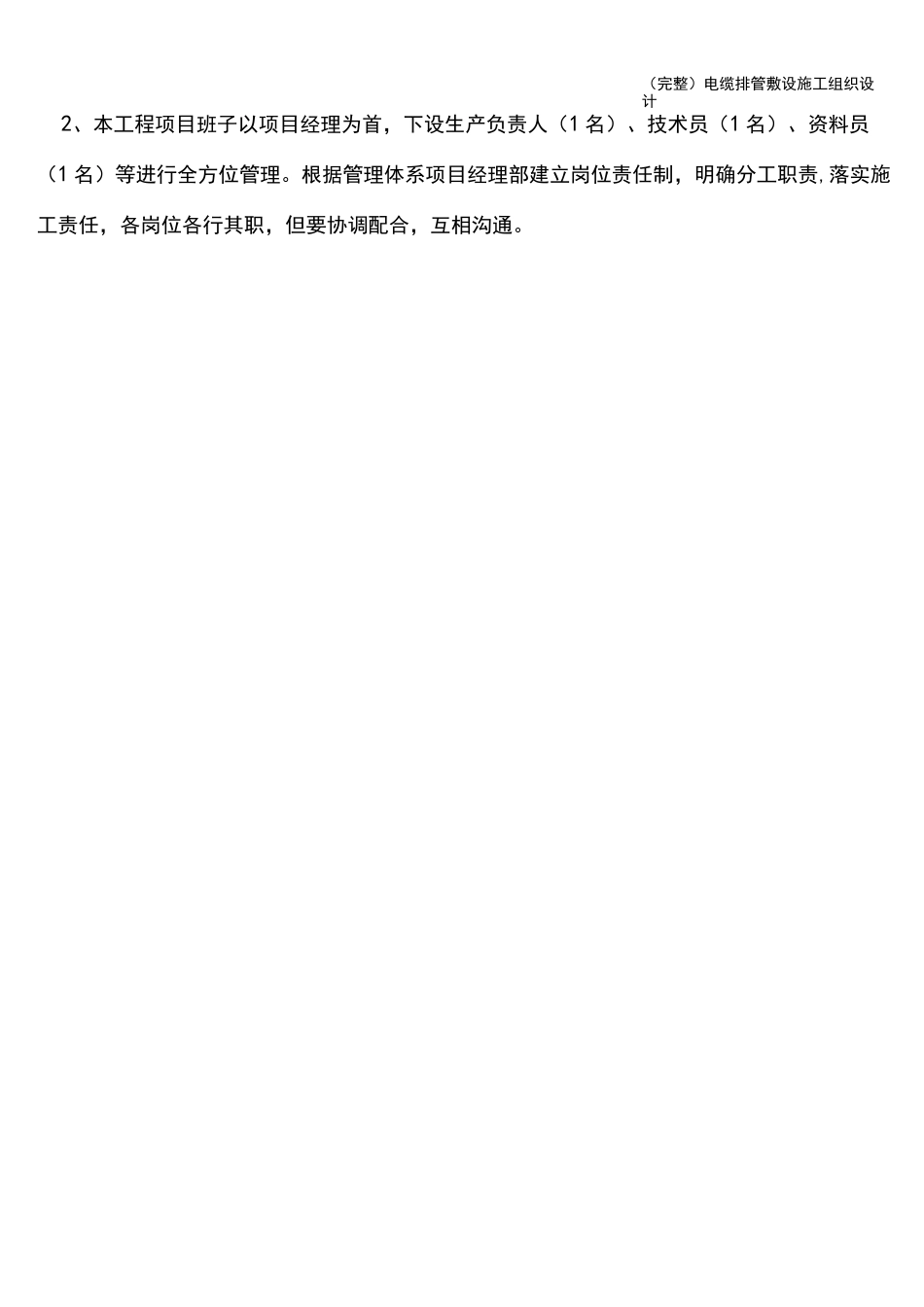

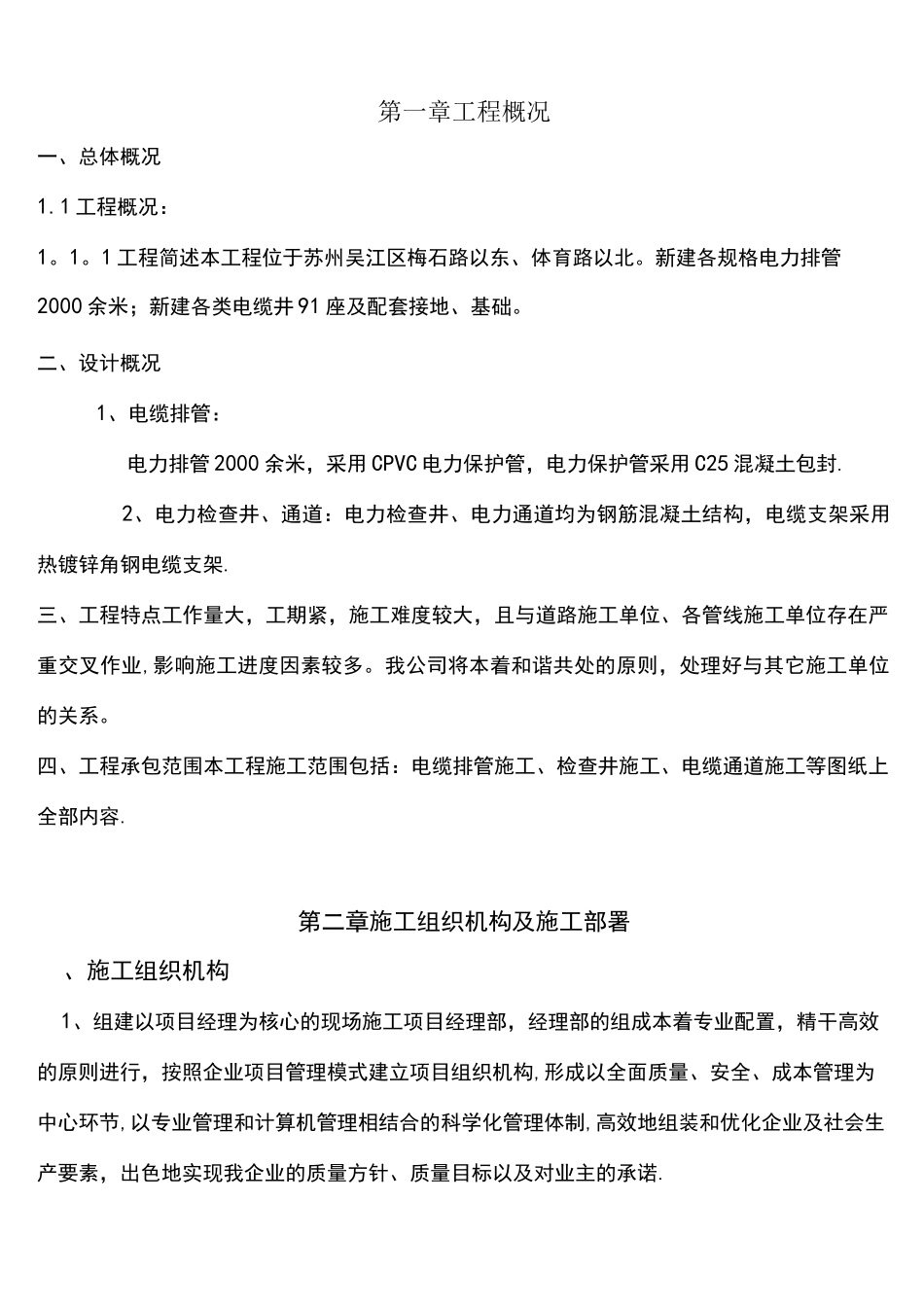

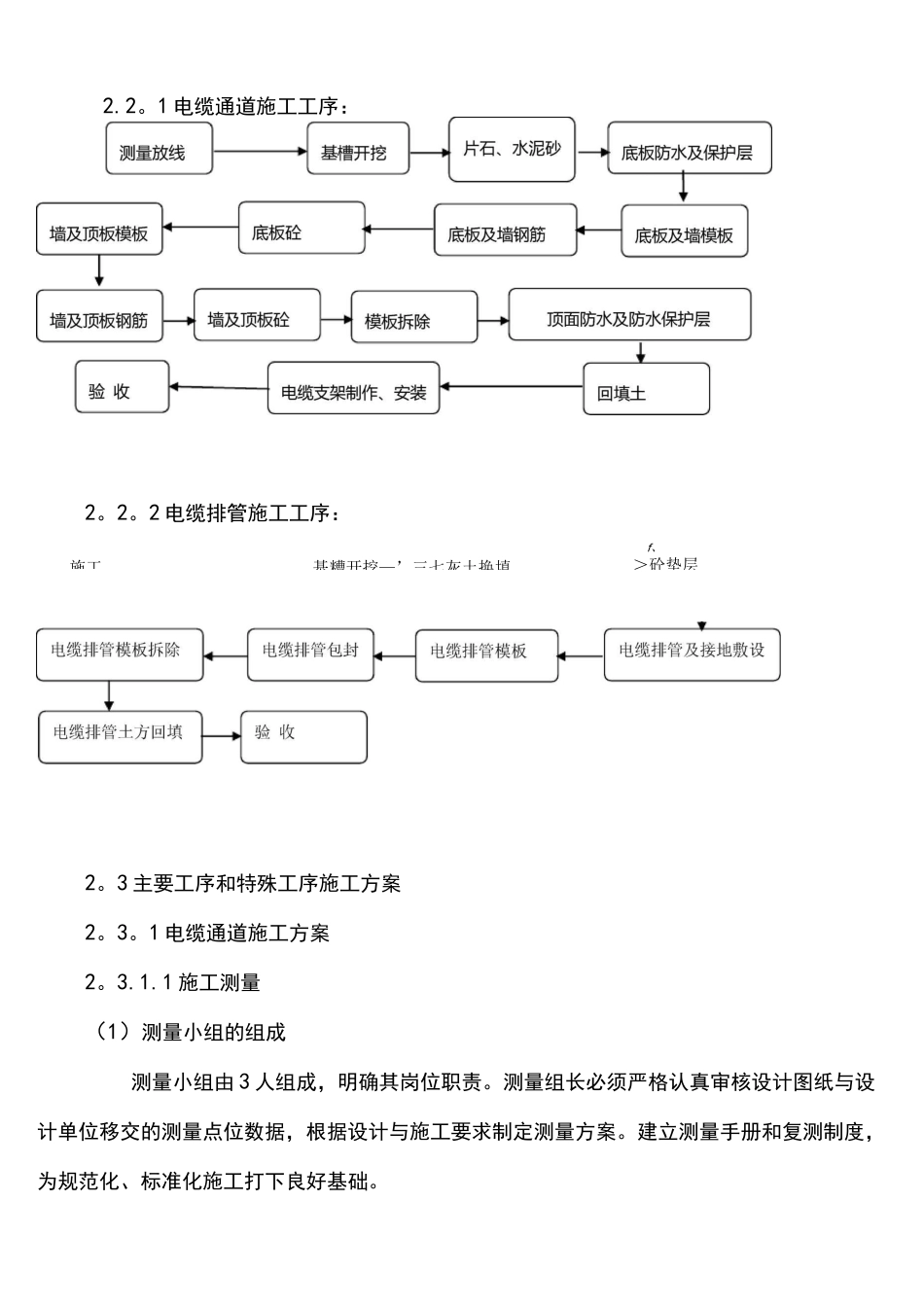

第一章工程概况一、总体概况1.1工程概况：1。1。1工程简述本工程位于苏州吴江区梅石路以东、体育路以北。新建各规格电力排管2000余米；新建各类电缆井91座及配套接地、基础。二、设计概况1、电缆排管：电力排管2000余米，采用CPVC电力保护管，电力保护管采用C25混凝土包封.2、电力检查井、通道：电力检查井、电力通道均为钢筋混凝土结构，电缆支架采用热镀锌角钢电缆支架.三、工程特点工作量大，工期紧，施工难度较大，且与道路施工单位、各管线施工单位存在严重交叉作业,影响施工进度因素较多。我公司将本着和谐共处的原则，处理好与其它施工单位的关系。四、工程承包范围本工程施工范围包括：电缆排管施工、检查井施工、电缆通道施工等图纸上全部内容.第二章施工组织机构及施工部署、施工组织机构1、组建以项目经理为核心的现场施工项目经理部，经理部的组成本着专业配置，精干高效的原则进行，按照企业项目管理模式建立项目组织机构,形成以全面质量、安全、成本管理为中心环节,以专业管理和计算机管理相结合的科学化管理体制,高效地组装和优化企业及社会生产要素，出色地实现我企业的质量方针、质量目标以及对业主的承诺.（完整）电缆排管敷设施工组织设计2、本工程项目班子以项目经理为首，下设生产负责人（1名）、技术员（1名）、资料员（1名）等进行全方位管理。根据管理体系项目经理部建立岗位责任制，明确分工职责,落实施工责任，各岗位各行其职，但要协调配合，互相沟通。施工基糟开挖—’三七灰土换填f、＞砼垫层2.2。1电缆通道施工工序：2。2。2电缆排管施工工序：2。3主要工序和特殊工序施工方案2。3。1电缆通道施工方案2。3.1.1施工测量（1）测量小组的组成测量小组由3人组成，明确其岗位职责。测量组长必须严格认真审核设计图纸与设计单位移交的测量点位数据，根据设计与施工要求制定测量方案。建立测量手册和复测制度，为规范化、标准化施工打下良好基础。（完整）电缆排管敷设施工组织设计（2）高程引测与定位(完整)电缆排管敷设施工组织设计根据甲方出具的测绘成果报告施测定位,依据测绘院测定点位为起始点施测，对各控制点布设，经闭合无误后，用混凝土浇筑桩身加以保护，控制桩埋设深度不少于800mm,并做围护。高程引测点依据水准点引测入场区内,沿拟建电缆通道、电缆排管，沿线在检查井处引测控制桩并用红漆标在控制桩上.(3)定位放线根据设计提出的坐标点和甲方给定的水准点，用全站仪采用测回法观测,取其平均值。定位测设后，由施工单位、监理部门和建设单位等有关部门验线无误.并做出测量记录后，方可进行基槽开挖。2.3.1.2基槽开挖(1)土方开挖采用机械开挖，人工配合清槽，开挖顺序根据施工现场情况分区、分段施工.基槽开挖放坡系数1:0.35,留工作面800mm,土方全部运走，基槽边不允许堆土，土方回填时回运土回填。根据实际情况本工程划分施工段,各施工段同时流水施工,施工段之间的连接必需步调一致保证顺利进行。每段施工都要根据实际情况施工前首先要搭好围护,清除障碍,平整场地,将地表覆土运走，放好基槽开挖线(按确定放坡系数1:0.35,800mm工作面)，临时道路安排一辆铲车随时平整，修理,汽车上路做好防尘、及清洁工作,做好冬季施工措施的准备工作.机械挖土各段同时进行.为了保证挖土、装车均衡作业，挖土机可以用液压中、小型挖土机。机械开挖不到之处，再配以人工开挖、找平机械开挖应由深而浅，基底应预留20cm土层人工清底找平，从而避免超挖和基底土遭受扰动。土方开挖前要探明地下管网，防止发生意外事故(完整)电缆排管敷设施工组织设计(2)质量标准机械挖方工程外形尺寸的允许偏差和检验方法序号项目允许偏差(mm)检验方法基坑管道挖方场地平整1标高+0、-50-±100用水准仪检查或拉线尺量检查2长度、宽度(由设计中心向两边量)-0—0用经纬仪、拉线和尺量检查3边坡坡度-0—0观测或用坡度尺检查2.3.1.3钢筋工程2.3.1.3.1电缆通道及检查井底板、墙、顶板钢筋制作1、钢筋进场检验:(1)每批钢筋进场必须具有原材质量证明书，其质量必须符合GB/T99及JGJ95—95等有关标准的规定。(2)原材复试符合有关规范要求，且见证取样数必须$总实验数的30%,钢筋进场应按批检查...
