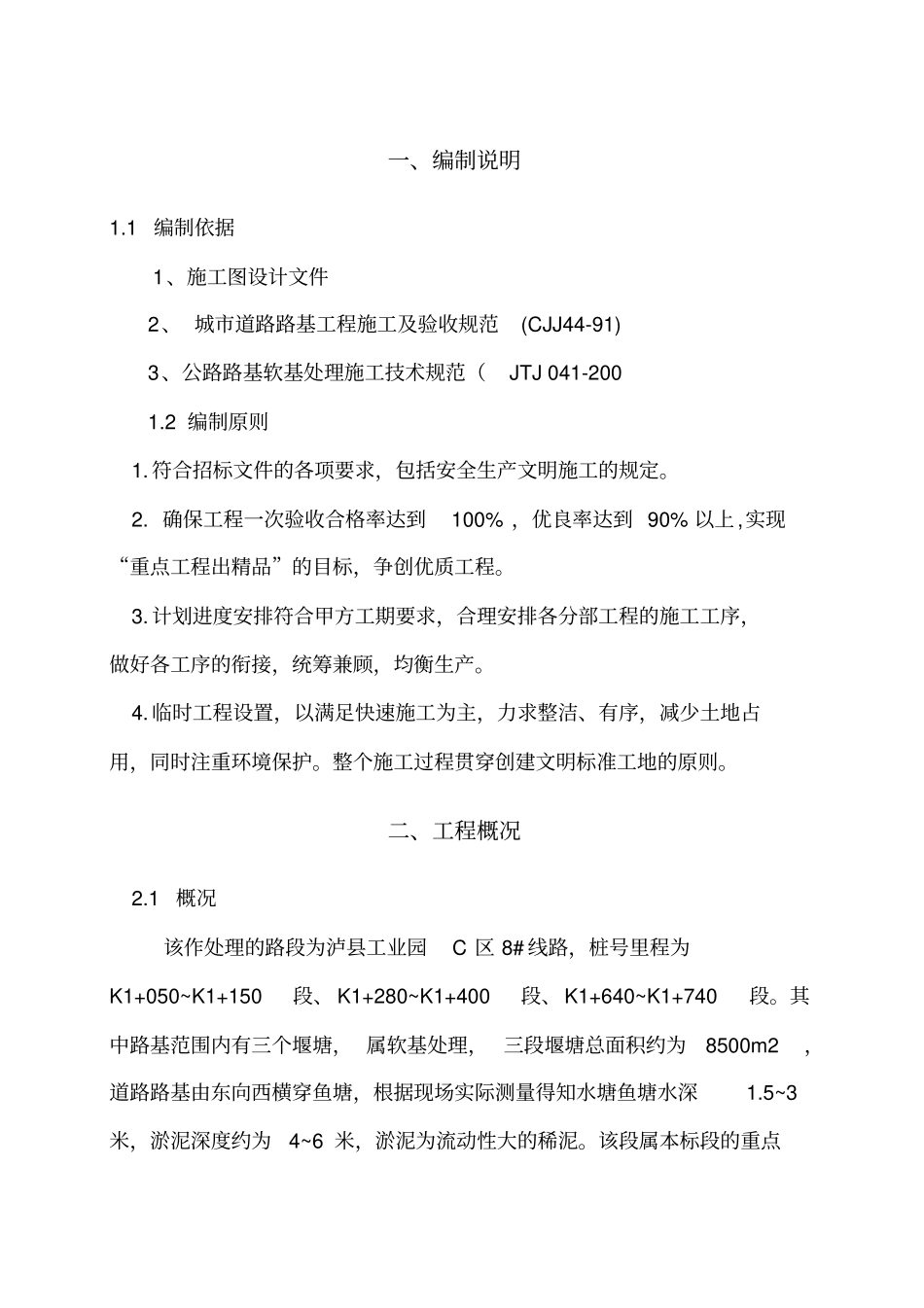

一、编制说明1.1编制依据1、施工图设计文件2、城市道路路基工程施工及验收规范(CJJ44-91)3、公路路基软基处理施工技术规范（JTJ041-2001.2编制原则1.符合招标文件的各项要求，包括安全生产文明施工的规定。2.确保工程一次验收合格率达到100%，优良率达到90%以上,实现“重点工程出精品”的目标，争创优质工程。3.计划进度安排符合甲方工期要求，合理安排各分部工程的施工工序，做好各工序的衔接，统筹兼顾，均衡生产。4.临时工程设置，以满足快速施工为主，力求整洁、有序，减少土地占用，同时注重环境保护。整个施工过程贯穿创建文明标准工地的原则。二、工程概况2.1概况该作处理的路段为泸县工业园C区8#线路，桩号里程为K1+050~K1+150段、K1+280~K1+400段、K1+640~K1+740段。其中路基范围内有三个堰塘，属软基处理，三段堰塘总面积约为8500m2，道路路基由东向西横穿鱼塘，根据现场实际测量得知水塘鱼塘水深1.5~3米，淤泥深度约为4~6米，淤泥为流动性大的稀泥。该段属本标段的重点难点项目。2.2设计图纸要求本标段堰塘路基软基处理依据设计图纸要求，堰塘的处理采用筑坝抽水，清除淤泥。以清至硬质原状土为标准，在沿堰塘边按1:1.5坡度挖成阶梯状，台阶宽度不小于1.0米，台阶高度不小于0.5M,，台阶面应有2%~4%内倾斜的坡度。清淤至原状土后再用50CM毛石回填底部，并加铺30CM天然级配砂砾及钢塑复合格栅一层，然后用砂砾石分层回填夯实。如水面面积较大，边坡需做浆砌片石处理，采用M7.5水泥砂浆，砂浆在砌体内必须饱满，在浆砌片石下施做10CM厚砂砾垫层，要求片石饱水抗压强度大于等于20Mpa，必须质地均匀，无裂缝，不易风化。沿路方向的堰塘清淤后出现高差超过30CM的软基地段，不同地面可采用分段蹬找平，分别回填50CM毛石和30CM砂砾，直至满足规范要求。三、对策与技术处理方案针对设计图纸要求、工程特点和现场的实际情况，为保工程质量桩号里程为K1+050~K1+150段、K1+280~K1+400段、K1+640~K1+740段路填筑采用以下技术处理措施。1．采用筑坝围堰法进行围堰，在道路工作面以外，采用土石筑一上部为6米，按1:1.5放坡的围堰，须满足强度、稳定、防冲和抗渗要求。2．围堰完成后，进行鱼塘抽水，抽干围堰路基鱼塘水。3．抽干水后，及时组织人员进行路基范围内淤泥挖除工作，挖一段换填一段砂砾石，分层碾压。四、施工准备1、设备准备序号机械名称型号数量1挖掘机Pc20022装载机ZL50D13推土机TS16024振动压路机YZ2015光轮压路机YG2116水泵TY1547自卸车10T68发电机120kw1根据现场调查情况编制材料计划，并提前做好材料的进场，材料进场后分别堆放在鱼塘附近，以备清淤后及时回填。五、施工方案施工方案程序是：测量放线—作业带清理—鱼塘草袋围堰—鱼塘抽水—鱼塘淤泥挖除—石渣回填—碾压—铺设砂砾垫层—铺设钢塑复合格栅5.1测量放线：根据施工图纸，在鱼塘两边，将路基道路中线线、路基坡脚线测量好，并打好标志桩。5.2设置隔离栅、警示牌：为了确保施工安全，设置隔离带、警示牌。隔离栅采用颜色醒目的警示带设置在作业带两侧，并在隔离带两端设置警示牌。5.3草袋围堰：确定围堰位置，然后参考挡土墙断面图中的基坑开挖坡度、宽度以及河床表面需清淤层的面积、厚度等计算开挖土方量，并确定围堰间的距离，计算时考虑基坑塌方、土方回淤以及能够堆积的高度，确保开挖的淤泥时，导致围堰倾塌。（1）从K0+080处开始进行横向斜三角的方式设置一条截水围堰，根据路基坡脚线外6米位置两边填筑草袋围堰。为保证围堰的质量和稳定性、有效抵抗河水的压力，围堰应筑成放坡式。在围堤背水一侧边坡中打两排木桩加固，木桩的直径不小于10厘米，长为—6米，排距1米，桩距1米交错排列;在木桩内侧用装满粘土的编制带筑1米宽的小堤，铺设0.5米高。后摆放草袋。在围体迎水面铺面一层太阳布，并铺往河床一侧不小于2米，上下层太阳布搭接长度为1米，其余接头搭接为0.5米，最后在太阳布上覆盖一层编制袋装土。只直至在直线围堰K0+180至，围堰筑好后，迎水面上铺设防水雨布，下部深入淤泥层0.6米压实，以防大量渗水。围堰高度则根据实际情况现场确定。路基围堰平面示意图路基围堰横截面示意图围堰示意图...
