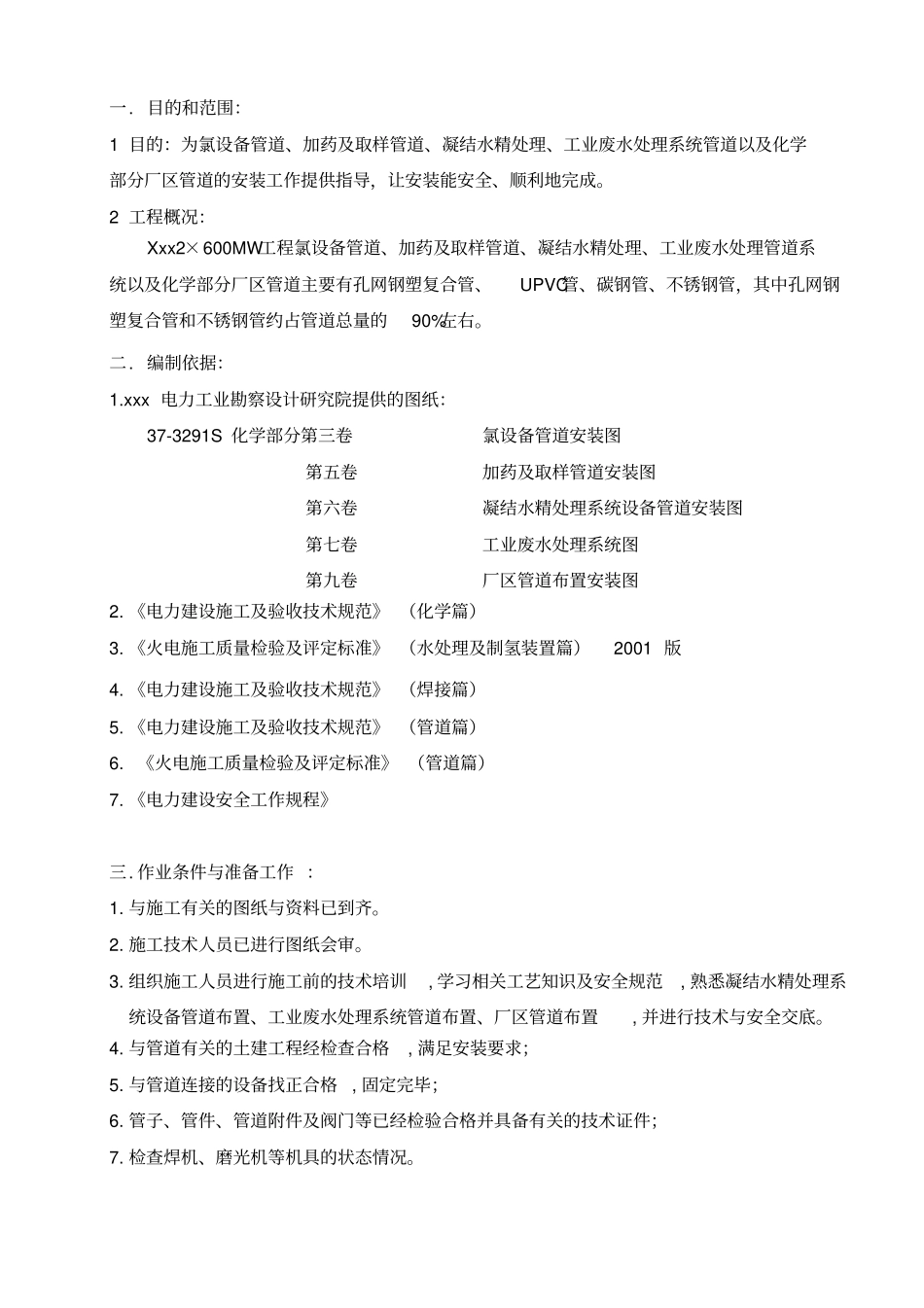

一.目的和范围：1目的：为氯设备管道、加药及取样管道、凝结水精处理、工业废水处理系统管道以及化学部分厂区管道的安装工作提供指导，让安装能安全、顺利地完成。2工程概况：Xxx2×600MW工程氯设备管道、加药及取样管道、凝结水精处理、工业废水处理管道系统以及化学部分厂区管道主要有孔网钢塑复合管、UPVC管、碳钢管、不锈钢管，其中孔网钢塑复合管和不锈钢管约占管道总量的90%左右。二.编制依据：1.xxx电力工业勘察设计研究院提供的图纸：37-3291S化学部分第三卷氯设备管道安装图第五卷加药及取样管道安装图第六卷凝结水精处理系统设备管道安装图第七卷工业废水处理系统图第九卷厂区管道布置安装图2.《电力建设施工及验收技术规范》（化学篇）3.《火电施工质量检验及评定标准》（水处理及制氢装置篇）2001版4.《电力建设施工及验收技术规范》（焊接篇）5.《电力建设施工及验收技术规范》（管道篇）6.《火电施工质量检验及评定标准》（管道篇）7.《电力建设安全工作规程》三.作业条件与准备工作：1.与施工有关的图纸与资料已到齐。2.施工技术人员已进行图纸会审。3.组织施工人员进行施工前的技术培训,学习相关工艺知识及安全规范,熟悉凝结水精处理系统设备管道布置、工业废水处理系统管道布置、厂区管道布置,并进行技术与安全交底。4.与管道有关的土建工程经检查合格,满足安装要求；5.与管道连接的设备找正合格,固定完毕；6.管子、管件、管道附件及阀门等已经检验合格并具备有关的技术证件；7.检查焊机、磨光机等机具的状态情况。四.作业人员资格要求及职责分工：1所有参加作业人员必须经相关技能培训,熟悉工艺流程及质量要求，特殊工种并经考试合格取得相应资格证件后方可上岗。2班长职责：2.1班长是本班安全施工与质量管理的第一责任人,对本班人员在施工过程中的安全及施工质量负责。2.2负责实施班组的安全施工管理目标及质量管理目标。2.3负责组织本班人员学习相关的施工技术与工艺,组织学习各类安全施工规程与制度。2.4认真布置、组织班组的安全工作,带头遵章守纪。2.5认真进行每天的班前站班会和班后小结。2.6在工程项目开工前负责组织班组成员进行技术交底与安全交底,未进行交底人员不得安排施工。2.7负责本班组施工项目开工前的安全施工条件的检查与落实。2.8以“安全第一”为原则，带领本班人员按质、按期完成施工任务。3.技术人员职责：3.1负责本班组的施工技术、安全技术、环境保护技术工作。3.2协助班组长组织本班组人员学习与执行上级有关安全施工的规程、规定和措施。3.3负责一般施工项目安全施工措施的编制和安全施工作业票的填写以及安全技术交底工作，并监督检查措施的执行情况。3.4协助班长进行本班组施工场所的安全检查和施工项目开工前安全施工条件的检查。4.工人职责：4.1积极学习相关的施工技术与工艺,学习各类安全施工规程与制度。4.2负责整个过程的安装，协助班长和技术员对安装过程中遇到的各类问题进行分析，并提出对策和意见，并负责处理。4.3正确使用、维护所使用的工器具及劳动防护用品、用具，并在使用前进行检查其性能状态。4.4不操作自己不熟悉的或非本专业使用的机械设备及工具。4.5施工项目开工前，认真接受安全施工措施交底，并在交底书上签字。4.6作业前检查工作场所，做好安全措施，做到“三不伤害”，下班时整理现场。4.7施工中发现不安全问题应妥善处理或向上级报告，爱护安全设施，不乱拆乱动。五．所需工机具和仪器：序号机具名称规格单位数量备注1交流电焊机21KW、380V台42直流电焊机14KW、220V台43电热熔焊机台24角向磨光机台45电动砂轮机380V台16电动冲击钻台27气割焊具套68切割机台29钢丝绳各种规格根3010链条葫芦2吨个411链条葫芦1吨个812锁扣只813扳手各种规格把若干14水平尺300mm把415皮尺50米把116钢直尺2米把417钢卷尺5米把418钢卷尺3米把1219手锤1.2磅把820锉刀把10六．施工工序和方法现场安装条件验收→领料→管内清洁→配管支架→对口焊接→管线检查→压力试验→管线清洗→管线油漆、保温、防腐→管线验收。1．现场施工人员依据管线施工图上的材料表领用施工材料，然后对这些材料按照要求进行检验。2．安装前应对管道内部...
