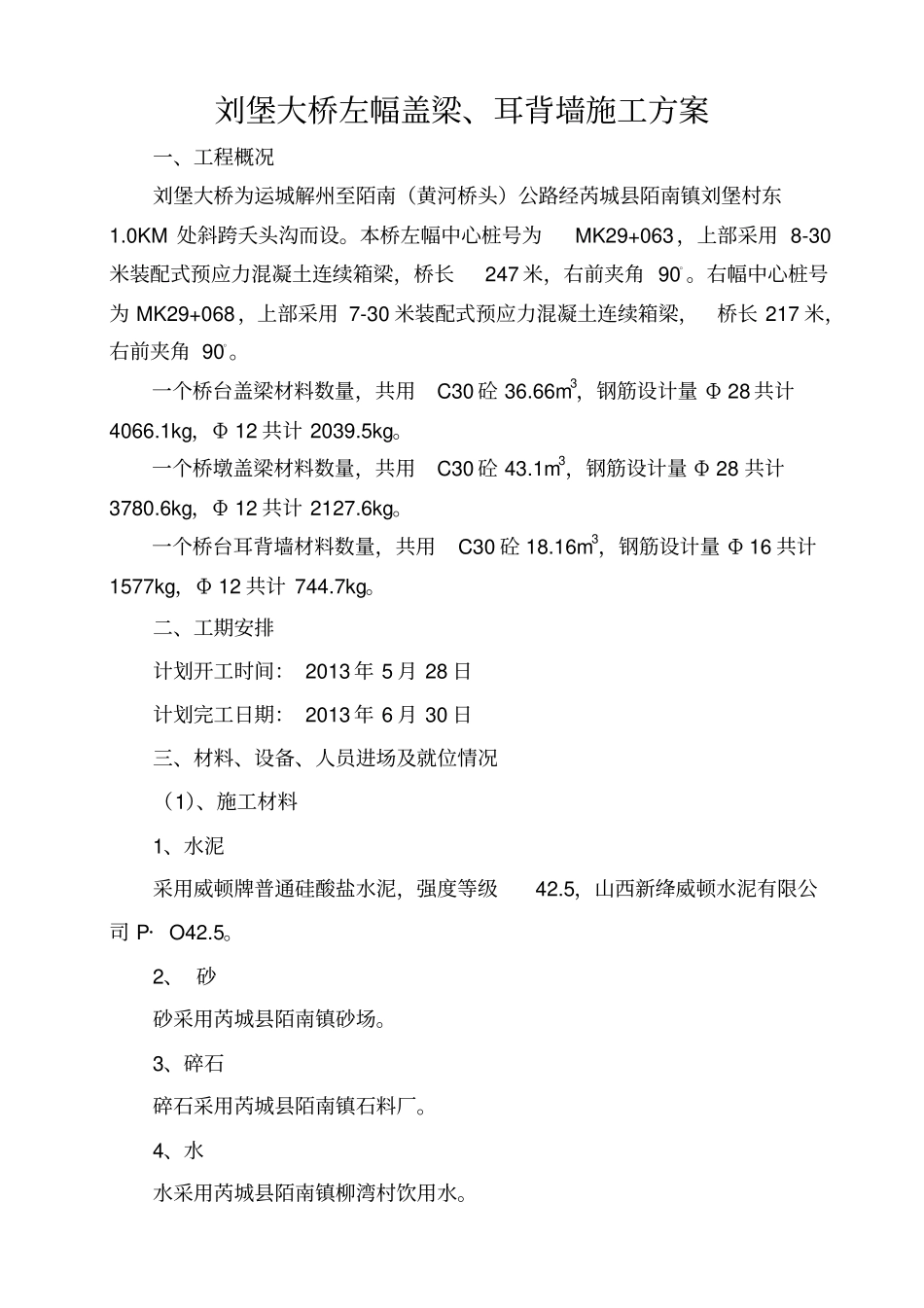

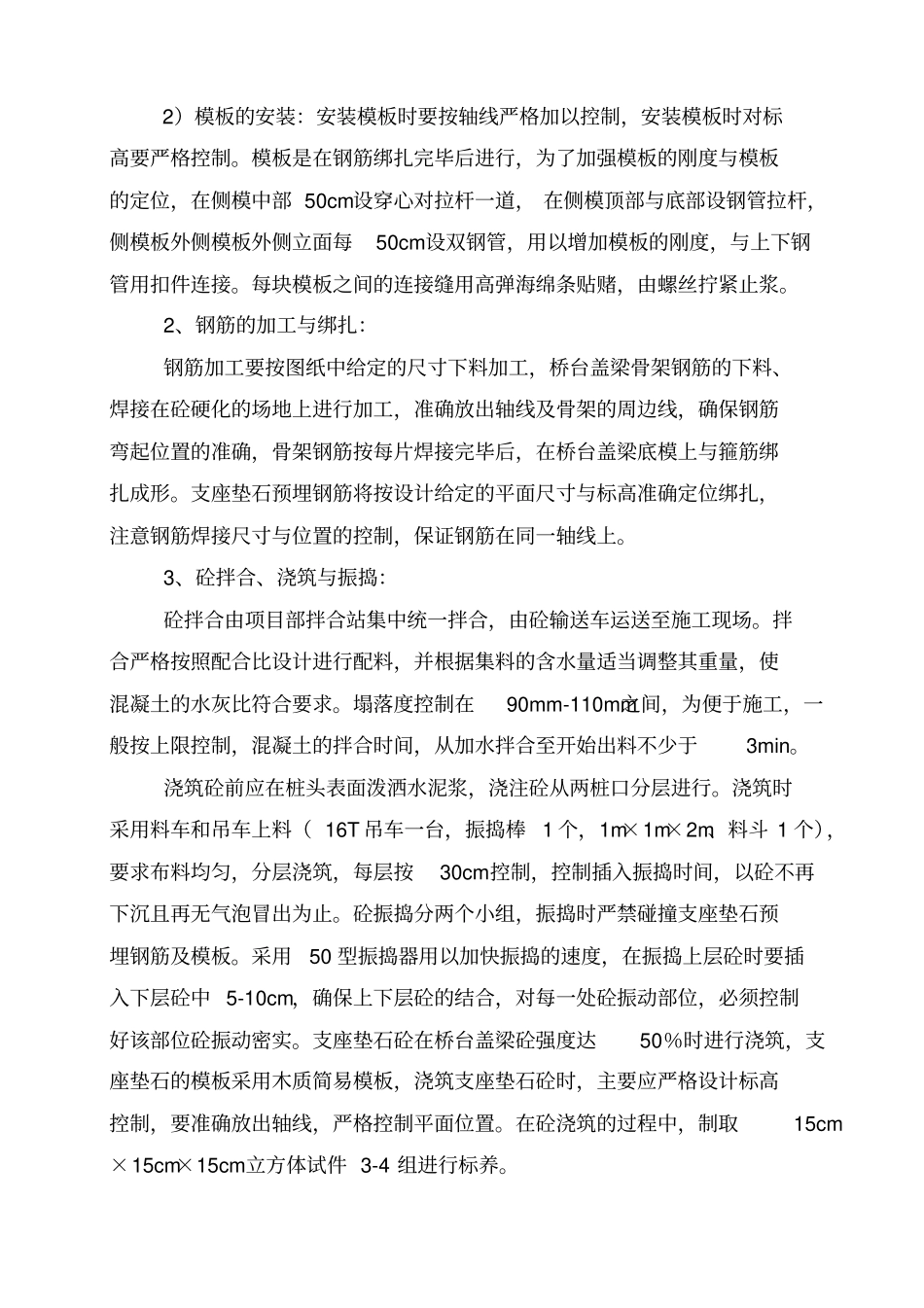

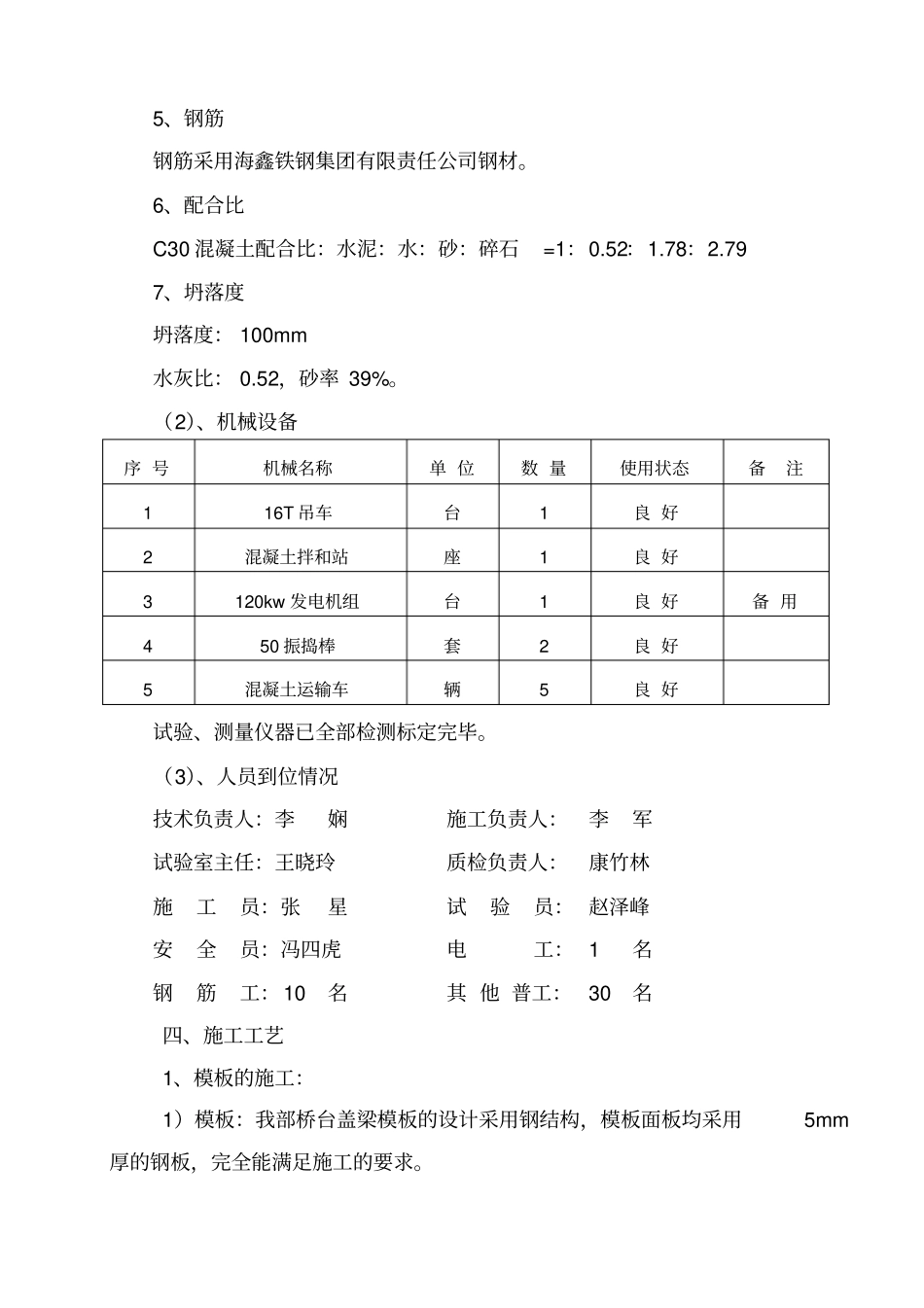

刘堡大桥左幅盖梁、耳背墙施工方案一、工程概况刘堡大桥为运城解州至陌南(黄河桥头)公路经芮城县陌南镇刘堡村东1.0KM处斜跨夭头沟而设。本桥左幅中心桩号为MK29+063,上部采用8-30米装配式预应力混凝土连续箱梁,桥长247米,右前夹角90。。右幅中心桩号为MK29+068,上部采用7-30米装配式预应力混凝土连续箱梁,桥长217米,右前夹角90。。一个桥台盖梁材料数量,共用C30砼36.66m3,钢筋设计量Φ28共计4066.1kg,Φ12共计2039.5kg。一个桥墩盖梁材料数量,共用C30砼43.1m3,钢筋设计量Φ28共计3780.6kg,Φ12共计2127.6kg。一个桥台耳背墙材料数量,共用C30砼18.16m3,钢筋设计量Φ16共计1577kg,Φ12共计744.7kg。二、工期安排计划开工时间:2013年5月28日计划完工日期:2013年6月30日三、材料、设备、人员进场及就位情况(1)、施工材料1、水泥采用威顿牌普通硅酸盐水泥,强度等级42.5,山西新绛威顿水泥有限公司P·O42.5。2、砂砂采用芮城县陌南镇砂场。3、碎石碎石采用芮城县陌南镇石料厂。4、水水采用芮城县陌南镇柳湾村饮用水。5、钢筋钢筋采用海鑫铁钢集团有限责任公司钢材。6、配合比C30混凝土配合比:水泥:水:砂:碎石=1:0.52:1.78:2.797、坍落度坍落度:100mm水灰比:0.52,砂率39%。(2)、机械设备序号机械名称单位数量使用状态备注116T吊车台1良好2混凝土拌和站座1良好3120kw发电机组台1良好备用450振捣棒套2良好5混凝土运输车辆5良好试验、测量仪器已全部检测标定完毕。(3)、人员到位情况技术负责人:李娴施工负责人:李军试验室主任:王晓玲质检负责人:康竹林施工员:张星试验员:赵泽峰安全员:冯四虎电工:1名钢筋工:10名其他普工:30名四、施工工艺1、模板的施工:1)模板:我部桥台盖梁模板的设计采用钢结构,模板面板均采用5mm厚的钢板,完全能满足施工的要求。2)模板的安装:安装模板时要按轴线严格加以控制,安装模板时对标高要严格控制。模板是在钢筋绑扎完毕后进行,为了加强模板的刚度与模板的定位,在侧模中部50cm设穿心对拉杆一道,在侧模顶部与底部设钢管拉杆,侧模板外侧模板外侧立面每50cm设双钢管,用以增加模板的刚度,与上下钢管用扣件连接。每块模板之间的连接缝用高弹海绵条贴赌,由螺丝拧紧止浆。2、钢筋的加工与绑扎:钢筋加工要按图纸中给定的尺寸下料加工,桥台盖梁骨架钢筋的下料、焊接在砼硬化的场地上进行加工,准确放出轴线及骨架的周边线,确保钢筋弯起位置的准确,骨架钢筋按每片焊接完毕后,在桥台盖梁底模上与箍筋绑扎成形。支座垫石预埋钢筋将按设计给定的平面尺寸与标高准确定位绑扎,注意钢筋焊接尺寸与位置的控制,保证钢筋在同一轴线上。3、砼拌合、浇筑与振捣:砼拌合由项目部拌合站集中统一拌合,由砼输送车运送至施工现场。拌合严格按照配合比设计进行配料,并根据集料的含水量适当调整其重量,使混凝土的水灰比符合要求。塌落度控制在90mm-110mm之间,为便于施工,一般按上限控制,混凝土的拌合时间,从加水拌合至开始出料不少于3min。浇筑砼前应在桩头表面泼洒水泥浆,浇注砼从两桩口分层进行。浇筑时采用料车和吊车上料(16T吊车一台,振捣棒1个,1m×1m×2m、料斗1个),要求布料均匀,分层浇筑,每层按30cm控制,控制插入振捣时间,以砼不再下沉且再无气泡冒出为止。砼振捣分两个小组,振捣时严禁碰撞支座垫石预埋钢筋及模板。采用50型振捣器用以加快振捣的速度,在振捣上层砼时要插入下层砼中5-10cm,确保上下层砼的结合,对每一处砼振动部位,必须控制好该部位砼振动密实。支座垫石砼在桥台盖梁砼强度达50%时进行浇筑,支座垫石的模板采用木质简易模板,浇筑支座垫石砼时,主要应严格设计标高控制,要准确放出轴线,严格控制平面位置。在砼浇筑的过程中,制取15cm×15cm×15cm立方体试件3-4组进行标养。4、模板的拆除:在混凝土强度达到2.5MPa后方可拆除模板。5、桥台盖梁施工完成后,进行耳墙、牛腿背墙施工,各项工艺同桥台盖梁施工工艺。6、混凝土的养护:桥台盖梁混凝土拆模后覆盖土工布洒水养护。在养生期内使混凝土表面时刻处于湿润状态,我们每天派专人不定时进行洒水养护,同时做好养生记录,养...
