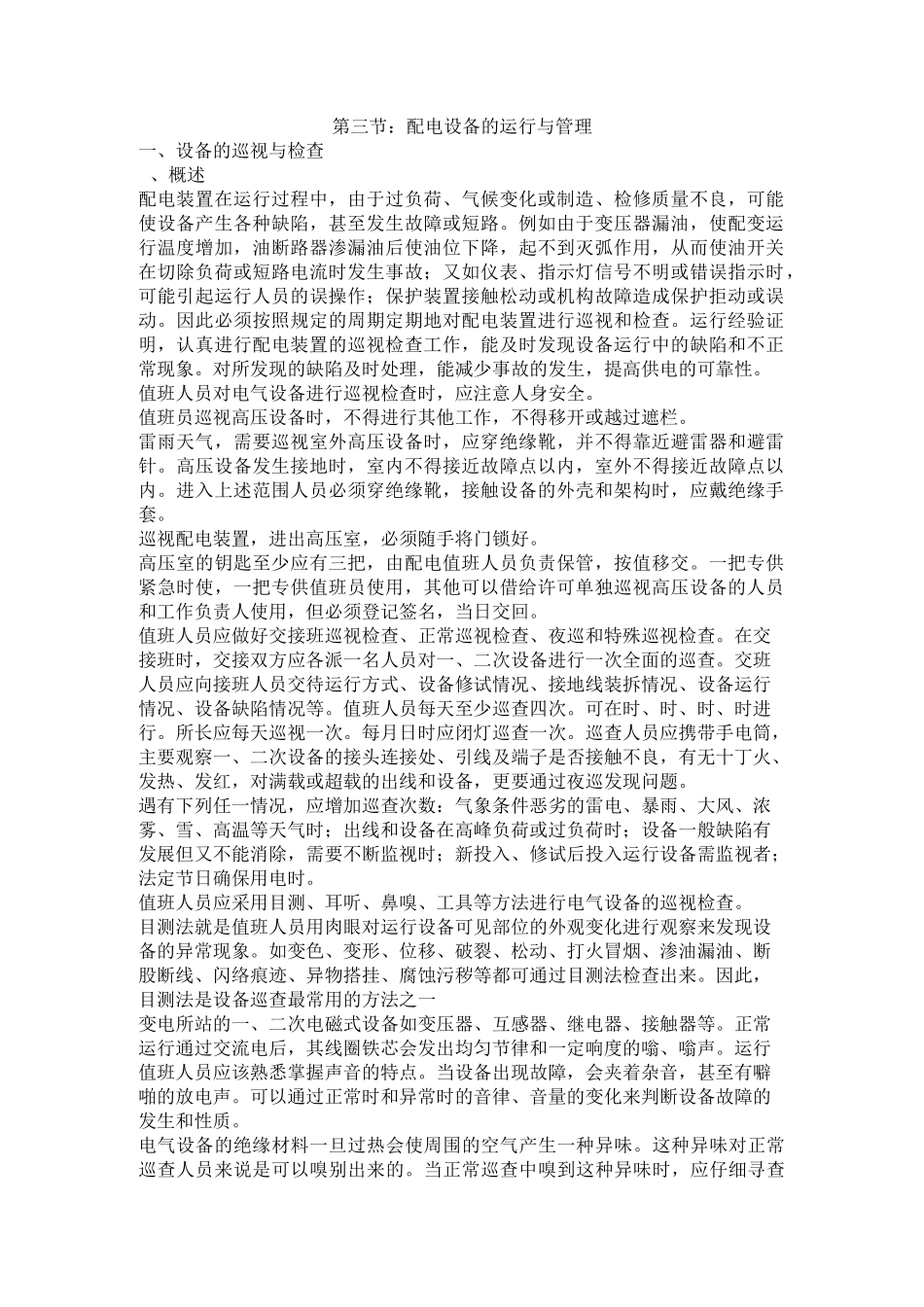

第三节：配电设备的运行与管理一、设备的巡视与检查、概述配电装置在运行过程中，由于过负荷、气候变化或制造、检修质量不良，可能使设备产生各种缺陷，甚至发生故障或短路。例如由于变压器漏油，使配变运行温度增加，油断路器渗漏油后使油位下降，起不到灭弧作用，从而使油开关在切除负荷或短路电流时发生事故；又如仪表、指示灯信号不明或错误指示时，可能引起运行人员的误操作；保护装置接触松动或机构故障造成保护拒动或误动。因此必须按照规定的周期定期地对配电装置进行巡视和检查。运行经验证明，认真进行配电装置的巡视检查工作，能及时发现设备运行中的缺陷和不正常现象。对所发现的缺陷及时处理，能减少事故的发生，提高供电的可靠性。值班人员对电气设备进行巡视检查时，应注意人身安全。值班员巡视高压设备时，不得进行其他工作，不得移开或越过遮栏。雷雨天气，需要巡视室外高压设备时，应穿绝缘靴，并不得靠近避雷器和避雷针。高压设备发生接地时，室内不得接近故障点以内，室外不得接近故障点以内。进入上述范围人员必须穿绝缘靴，接触设备的外壳和架构时，应戴绝缘手套。巡视配电装置，进出高压室，必须随手将门锁好。高压室的钥匙至少应有三把，由配电值班人员负责保管，按值移交。一把专供紧急时使，一把专供值班员使用，其他可以借给许可单独巡视高压设备的人员和工作负责人使用，但必须登记签名，当日交回。值班人员应做好交接班巡视检查、正常巡视检查、夜巡和特殊巡视检查。在交接班时，交接双方应各派一名人员对一、二次设备进行一次全面的巡查。交班人员应向接班人员交待运行方式、设备修试情况、接地线装拆情况、设备运行情况、设备缺陷情况等。值班人员每天至少巡查四次。可在时、时、时、时进行。所长应每天巡视一次。每月日时应闭灯巡查一次。巡查人员应携带手电筒，主要观察一、二次设备的接头连接处、引线及端子是否接触不良，有无十丁火、发热、发红，对满载或超载的出线和设备，更要通过夜巡发现问题。遇有下列任一情况，应增加巡查次数：气象条件恶劣的雷电、暴雨、大风、浓雾、雪、高温等天气时；出线和设备在高峰负荷或过负荷时；设备一般缺陷有发展但又不能消除，需要不断监视时；新投入、修试后投入运行设备需监视者；法定节日确保用电时。值班人员应采用目测、耳听、鼻嗅、工具等方法进行电气设备的巡视检查。目测法就是值班人员用肉眼对运行设备可见部位的外观变化进行观察来发现设备的异常现象。如变色、变形、位移、破裂、松动、打火冒烟、渗油漏油、断股断线、闪络痕迹、异物搭挂、腐蚀污秽等都可通过目测法检查出来。因此，目测法是设备巡查最常用的方法之一变电所站的一、二次电磁式设备如变压器、互感器、继电器、接触器等。正常运行通过交流电后，其线圈铁芯会发出均匀节律和一定响度的嗡、嗡声。运行值班人员应该熟悉掌握声音的特点。当设备出现故障，会夹着杂音，甚至有噼啪的放电声。可以通过正常时和异常时的音律、音量的变化来判断设备故障的发生和性质。电气设备的绝缘材料一旦过热会使周围的空气产生一种异味。这种异味对正常巡查人员来说是可以嗅别出来的。当正常巡查中嗅到这种异味时，应仔细寻查观察,发现过热的设备与部位，直至查明原因。在巡视检查中，可使用远红外测温仪等工具测量电气设备有关部位的温度，电气设备的最高允许温度参考值如下表所示。电吒设备妁雄离允许温度售考値悬高允许最扁允许盅度（V）」本弹——二75yo75坯铝线L701-11075—■隅憐开吴——•匸一=■™65电粹器75捲坯站子757V、主变压器及附属设备的巡视检查一）正常的巡视检查变压器油枕内和充油套管内的油色、油面高度是否正常，外壳有无渗、漏油现象，并检查瓦斯继电器内有无气体。变压器套管是否清洁，有无破损、放电痕迹及其他异常现象。变压器的声音有无异常及变化。检查变压器的上层油温一般不高于85°C）并做好记录。5防爆管的隔膜是否完整，玻璃上面是否有油。散热器风扇是否有不正常响声或停转现象，各散热器闸门应全部开启。呼吸器内的硅胶是否已吸潮至饱和状态变色）。8外壳接地是否良好，接地线有无裂开和锈蚀现象。引线接头、电缆、...
