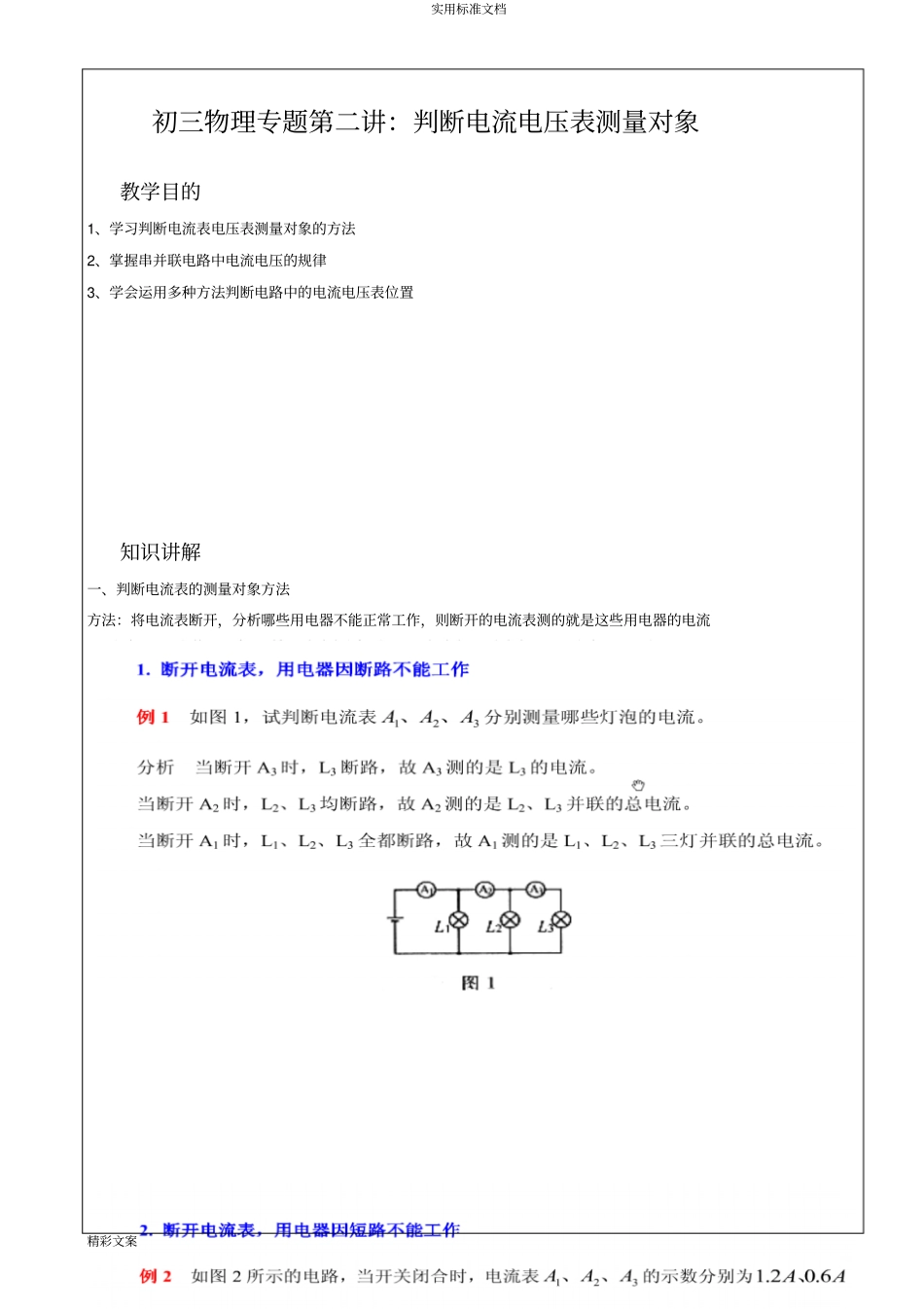

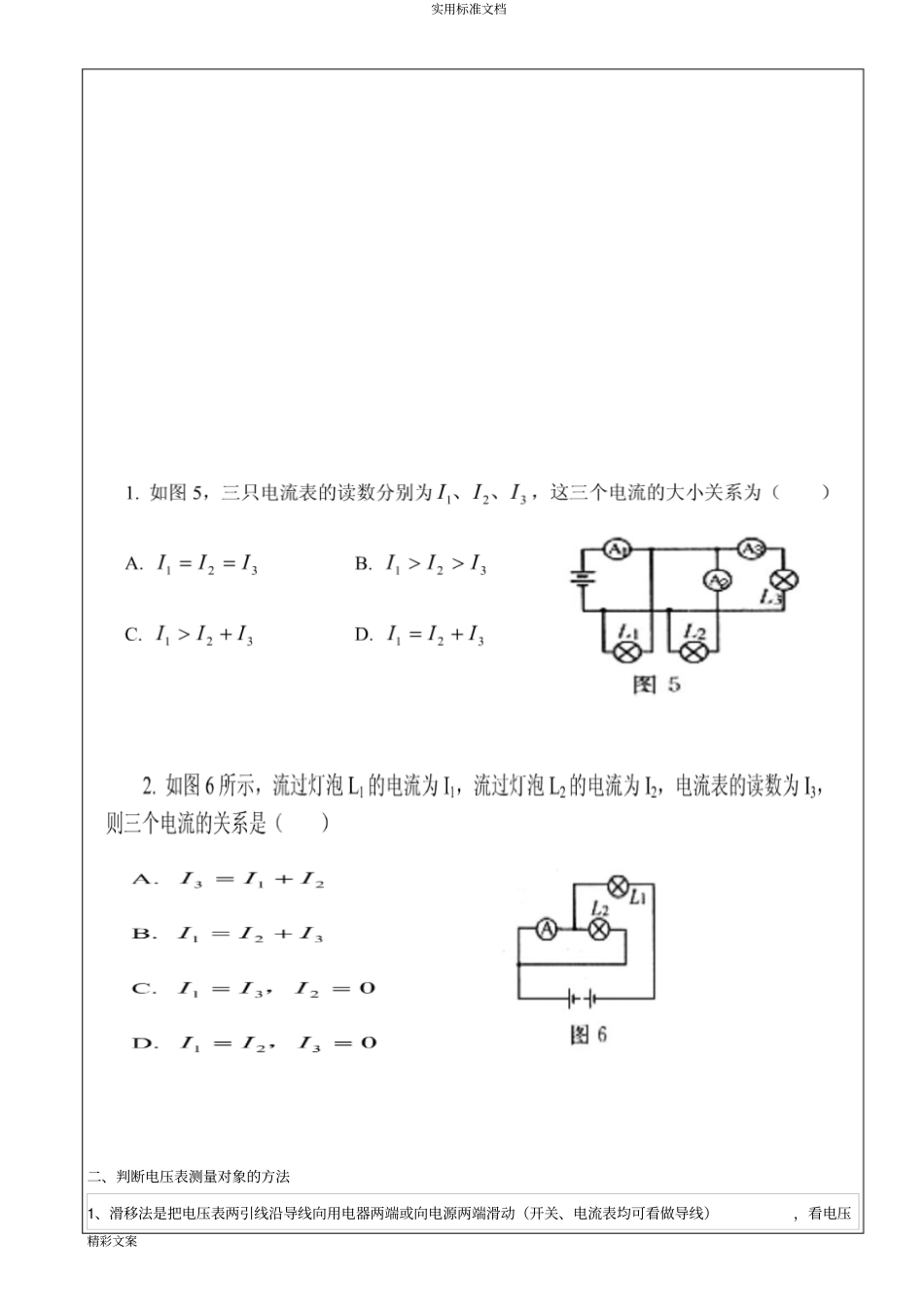

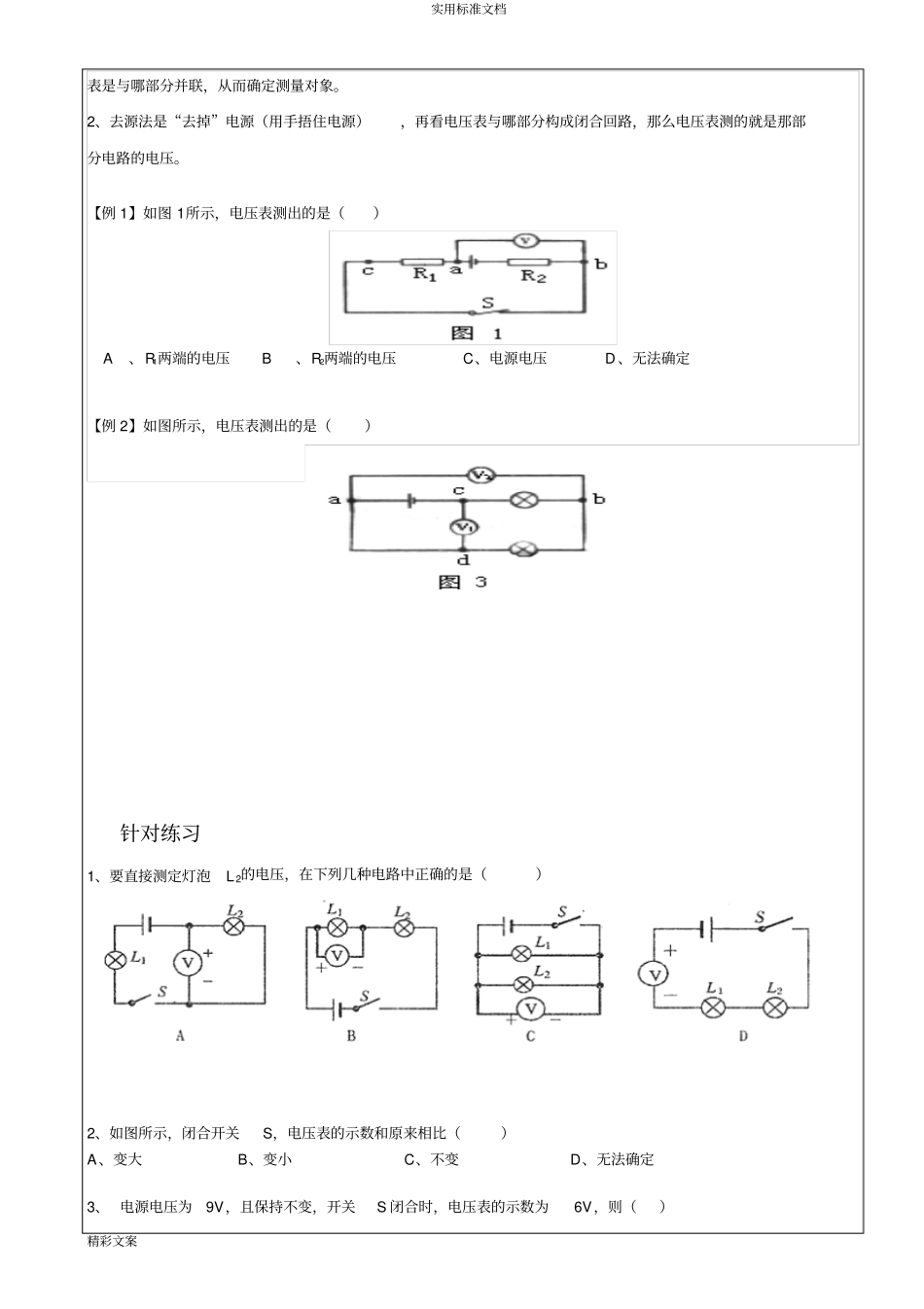

实用标准文档精彩文案初三物理专题第二讲：判断电流电压表测量对象教学目的1、学习判断电流表电压表测量对象的方法2、掌握串并联电路中电流电压的规律3、学会运用多种方法判断电路中的电流电压表位置知识讲解一、判断电流表的测量对象方法方法：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测的就是这些用电器的电流实用标准文档精彩文案二、判断电压表测量对象的方法1、滑移法是把电压表两引线沿导线向用电器两端或向电源两端滑动（开关、电流表均可看做导线），看电压实用标准文档精彩文案表是与哪部分并联，从而确定测量对象。2、去源法是“去掉”电源（用手捂住电源），再看电压表与哪部分构成闭合回路，那么电压表测的就是那部分电路的电压。【例1】如图1所示，电压表测出的是（）A、R1两端的电压B、R2两端的电压C、电源电压D、无法确定【例2】如图所示，电压表测出的是（）针对练习1、要直接测定灯泡L2的电压，在下列几种电路中正确的是（）2、如图所示，闭合开关S，电压表的示数和原来相比（）A、变大B、变小C、不变D、无法确定3、电源电压为9V，且保持不变，开关S闭合时，电压表的示数为6V，则（）实用标准文档精彩文案A、L1两端的电压为3VB、L1两端的电压为6VC、L2两端的电压为3VD、L2两端的电压为9V4、如图所示，开关闭合后，电路中最容易损坏的是（）A、灯泡LB、电流表AC、电压表V1D、电压表V25、在如图所示的电路中，当开关S闭合时，电压表V1的示数为3V,V2的示数为6V，则电源电压为（）A.3VB.6VC.9VD.12V6、如图所示的电路中，电源电压为6V并保持不变，R1、R2为两个阻值相同的电阻，开关S1闭合后，下列说法中正确的是（）A．开关S2断开时，R1两端的电压为3VB．开关S2断开时，R1两端的电压为6VC．开关S2闭合时，R1两端的电压为3VD．开关S2闭合时，R2两端的电压为6V7、图10所示，电路中的两只电压表的规格完全相同，均有两个量程(0～3V，0～15V).闭合开关，两只电压表的指针偏转角度相同，则电阻R1与R2的比值为（）A.1∶5B.5∶1C.1∶4D.4∶18、如图所示，a、b、c是电流表或电压表。若灯L1和L2串联，则a是，b是，c是；若灯L1和L2并联，则a是，b是，c是。9、如图所示，电源电压为6V保持不变。闭合开关，电压表的示数为2V，则L1两端的电压为V，L2两端的电压为V．10、灯L1和灯L2串联，先用电压表测灯L1两端的电压，如图所示，再测L2两端的电压时，只将电压表接A的一端改接C，这种接法（选填“正确”或“不正确”）；理由是。2345678910实用标准文档精彩文案11、如图所示，电源是由4节蓄电池串联组成。当开关S闭合后，电压表的示数为5V，电流表的示数为0.3A，则灯L1两端的电压为V，L2两端的电压为V，通过L2的电流是A。12、如右图所示的电路中,当S1闭合、S2断开时,电压表示数为3伏;当S1断开、S2闭合时，电压表示数为5伏，则电灯L1两端电压为________伏,电灯L2两端电压为_______伏,电源电压为______伏.13、如图所示，当开关S闭合后，电压表V1、V2的示数分别为4.8V和9V，则电源电压为V，灯泡L1两端的电压为V，灯泡L2两端的电压为V。14、如题所示，电源电压为6V，电压表的示数的为4V，则L3两端的电压为V．三、判断电路中的电表是电流表还是电压表方法下列各图中，电路连接没有错误，电表均有正常示数，请判定甲、乙各是电流表还是电压表分析：我们知道，在正常使用情况下，电流表是串联在电路中，而电压表是并联在电路中的，若将电流表所在处换成一段导线，则原电路肯定不会出现短路；但若将电压表所在处换成一段空导线，则原电路必出现短路，因此，欲判定哪个电表，只要将该表所在处换成空导线，暂时用纸遮盖住其余表所在支路，通过看删减后的电路是否出现短路，便可使问题迎刃而解。其遵循的规律是：删减后，能使电路出现短路的，则所要判定的那个电表便是电压表；不能使电路出现短路的，则所要判定的那个电表是电流表。下面我们用上述方法判定图1所示电路中的电表，先判定甲表。将原电路删减为图1（a）所示（实际上，不必重新画图，只要将乙表所在支路遮盖住，把甲表的圆圈换成空导线即可。下同）。由图可知，此时R1与R2并联，电路没有出现短路，因此甲表是电流...
