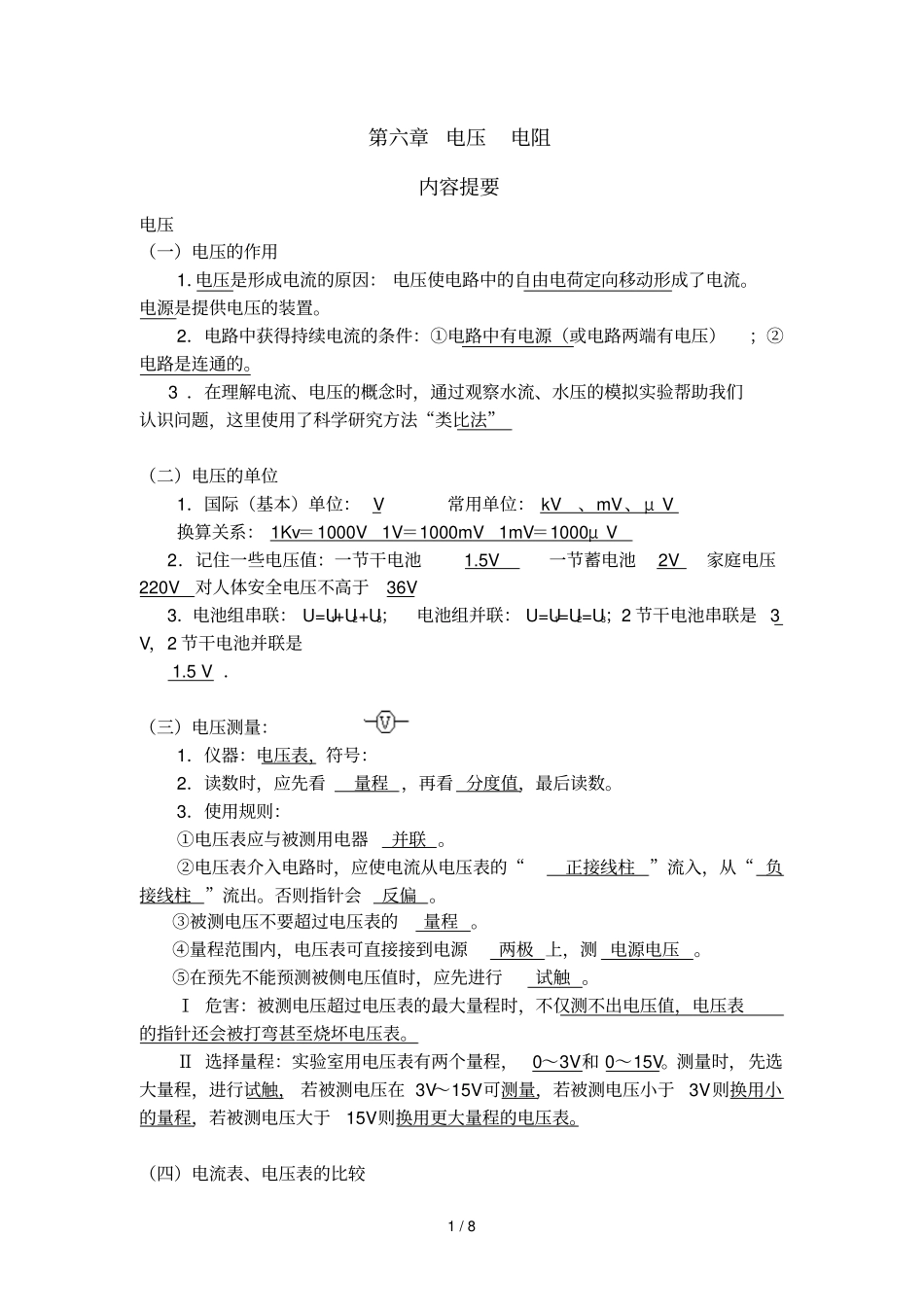

1/8第六章电压电阻内容提要电压（一）电压的作用1．电压是形成电流的原因：电压使电路中的自由电荷定向移动形成了电流。电源是提供电压的装置。2．电路中获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是连通的。3．在理解电流、电压的概念时，通过观察水流、水压的模拟实验帮助我们认识问题，这里使用了科学研究方法“类比法”（二）电压的单位1．国际（基本）单位：V常用单位：kV、mV、μV换算关系：1Kv＝1000V1V＝1000mV1mV＝1000μV2．记住一些电压值：一节干电池1.5V一节蓄电池2V家庭电压220V对人体安全电压不高于36V3．电池组串联：U=U1+U2+U3；电池组并联：U=U1=U2=U3；2节干电池串联是3V，2节干电池并联是1.5V．（三）电压测量：1．仪器：电压表，符号：2．读数时，应先看量程，再看分度值，最后读数。3．使用规则：①电压表应与被测用电器并联。②电压表介入电路时，应使电流从电压表的“正接线柱”流入，从“负接线柱”流出。否则指针会反偏。③被测电压不要超过电压表的量程。④量程范围内，电压表可直接接到电源两极上，测电源电压。⑤在预先不能预测被侧电压值时，应先进行试触。Ⅰ危害：被测电压超过电压表的最大量程时，不仅测不出电压值，电压表的指针还会被打弯甚至烧坏电压表。Ⅱ选择量程：实验室用电压表有两个量程，0～3V和0～15V。测量时，先选大量程，进行试触，若被测电压在3V～15V可测量，若被测电压小于3V则换用小的量程，若被测电压大于15V则换用更大量程的电压表。（四）电流表、电压表的比较2/8电流表电压表异符号连接方式串联并联直接连接电源两极不能能量程0—0．6A0—3A0—3V0—15V每大格0．2A1A1V5V每小格0．02A0．1A0．1V0．5V分析电路时内阻很小，几乎为零相当于短路内阻很大相当于开路（断路）同使用前应先调零；读数时看清量程和每大（小）格；正接线柱流入，负接线柱流出；不能超过最大测量值。（五）利用电流表、电压表判断电路故障1．电流表示数正常而电压表无示数：“电流表示数正常”表明主电路为通路，“电压表无示数”表明无电流通过电压表，则故障原因可能是：①电压表损坏；②电压表接触不良；③与电压表并联的用电器短路。2．电压表有示数而电流表无示数“电压表有示数”表明电路中有电流通过电压表，“电流表无示数”说明没有或几乎没有电流流过电流表，则故障原因可能是：①电流表短路；②或电压表并联的用电器开路，此时电流表所在电路中串联了大电阻（电压表内阻）使电流太小，电流表无明显示数。3．电流表电压表均无示数“两表均无示数”表明无电流通过两表，除了两表同时短路外，最大的可能是主电路断路导致无电流（即电压表之外的电路有断路）。电阻（一）定义及符号:电阻表示导体对电流的阻碍作用的大小。符号：R。（二）单位1．国际单位：欧姆。规定：如果导体两端的电压是1V，通过导体的电流是1A，这段导体的电阻是1Ω。2．常用单位：千欧、兆欧。3．换算：1MΩ=106Ω1KΩ=103Ω4．了解一些电阻值：手电筒的小灯泡，灯丝的电阻为几欧到十几欧。日常用的白炽灯，灯丝的电阻为几百欧到几千欧。实验室用的铜线，电阻小于百分之3/8几欧。电流表的内阻为零点几欧。电压表的内阻为几千欧左右。超导体的电阻为零.（三）影响因素（材料、长短L、横截面积S、温度T）1．实验原理：在电压不变的情况下，通过电流的变化来研究导体电阻的变化。（也可以用串联在电路中小灯泡亮度的变化来研究导体电阻的变化）2．实验方法：控制变量法。3．结论：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度和横截面积，还与温度有关。与电压和电流的大小无关。4．结论理解：⑴导体电阻的大小由导体本身的材料、长度、横截面积决定。与是否接入电路、与外加电压及通过电流大小等外界因素均无关，所以导体的电阻是导体本身的一种性质。（四）分类1．定值电阻：电路符号：。2．可变电阻（变阻器）：滑动变阻器电路符号。⑴滑动变阻器：构造：瓷筒、电阻丝（阻值很大）、滑片P、金属杆、接线柱。结构示意图：。变阻原理：通过改变接入电路中的电阻线的长度来改变电阻。使用方法：①根据铭牌选择合适的滑动变阻器；...
