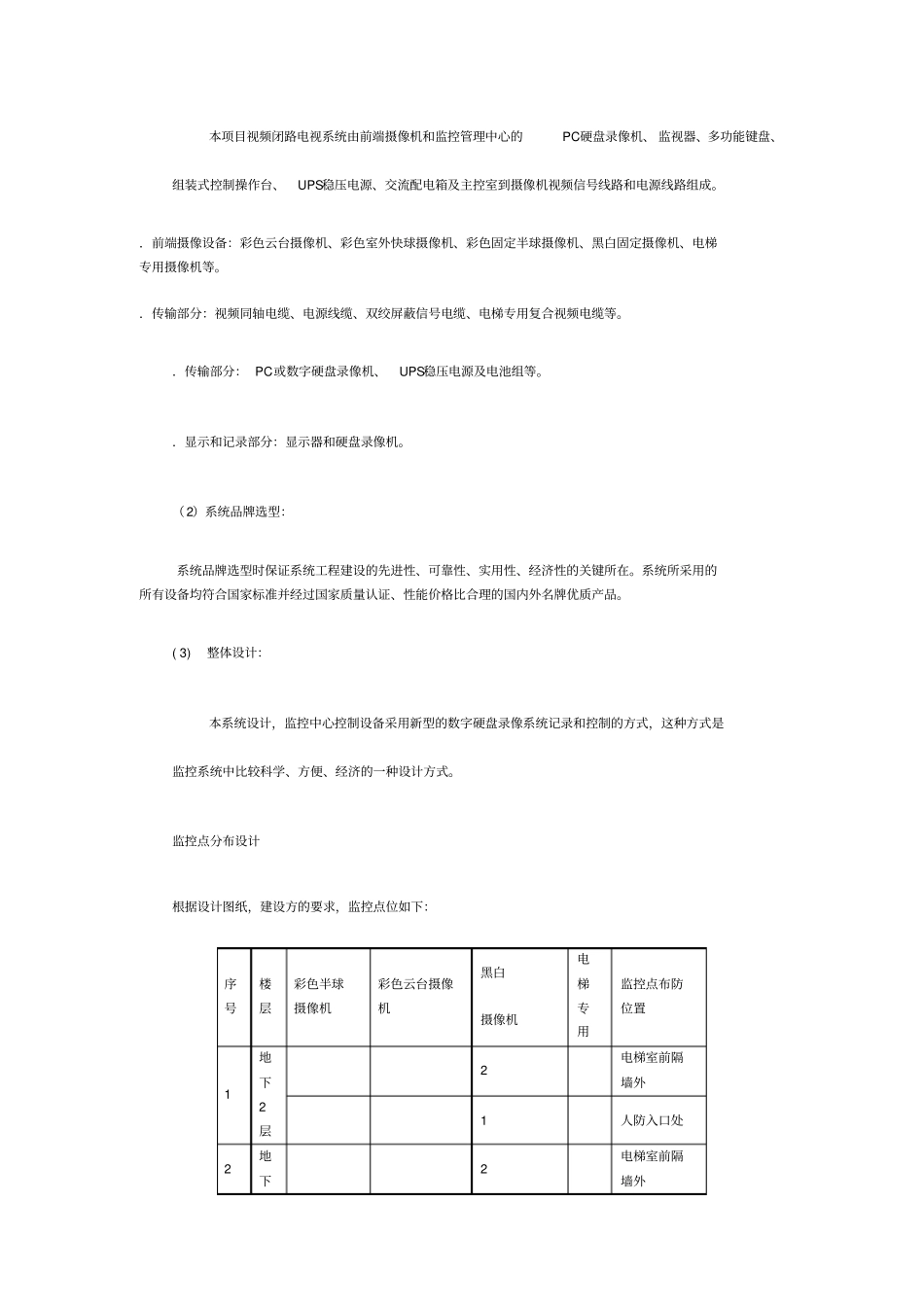

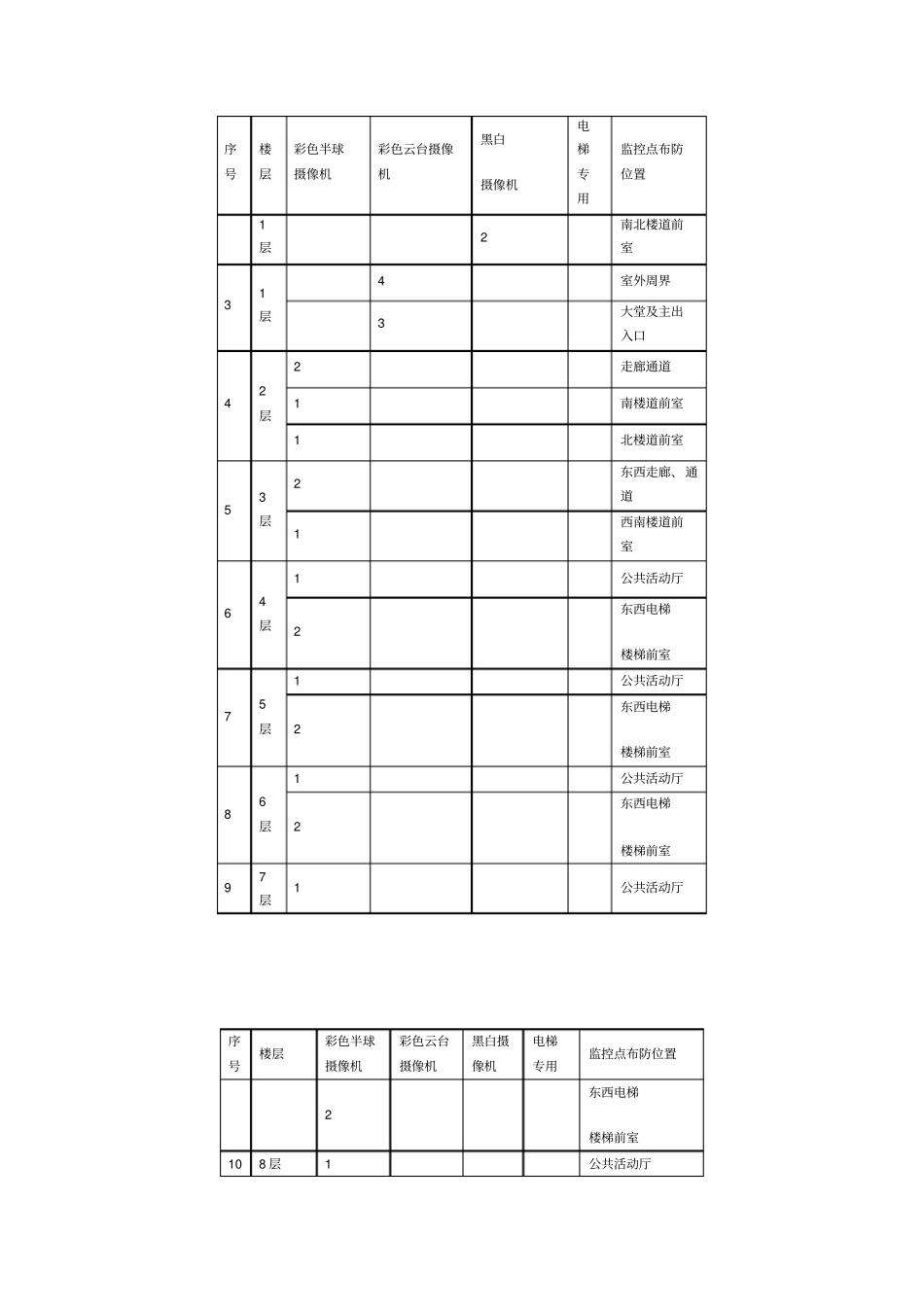

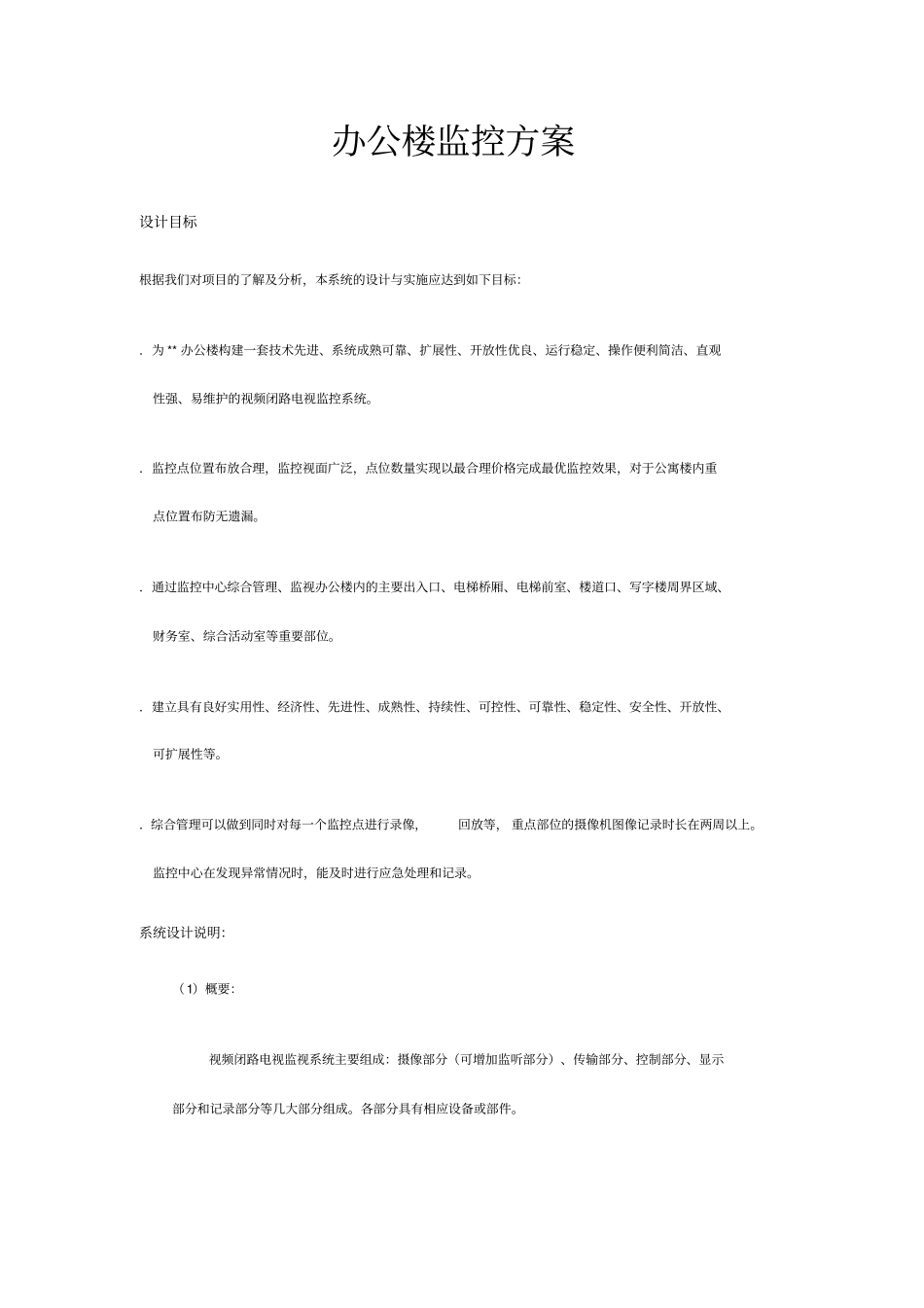

办公楼监控方案设计目标根据我们对项目的了解及分析，本系统的设计与实施应达到如下目标：．为**办公楼构建一套技术先进、系统成熟可靠、扩展性、开放性优良、运行稳定、操作便利简洁、直观性强、易维护的视频闭路电视监控系统。．监控点位置布放合理，监控视面广泛，点位数量实现以最合理价格完成最优监控效果，对于公寓楼内重点位置布防无遗漏。．通过监控中心综合管理、监视办公楼内的主要出入口、电梯桥厢、电梯前室、楼道口、写字楼周界区域、财务室、综合活动室等重要部位。．建立具有良好实用性、经济性、先进性、成熟性、持续性、可控性、可靠性、稳定性、安全性、开放性、可扩展性等。．综合管理可以做到同时对每一个监控点进行录像，回放等，重点部位的摄像机图像记录时长在两周以上。监控中心在发现异常情况时，能及时进行应急处理和记录。系统设计说明：（1）概要：视频闭路电视监视系统主要组成：摄像部分（可增加监听部分）、传输部分、控制部分、显示部分和记录部分等几大部分组成。各部分具有相应设备或部件。本项目视频闭路电视系统由前端摄像机和监控管理中心的PC硬盘录像机、监视器、多功能键盘、组装式控制操作台、UPS稳压电源、交流配电箱及主控室到摄像机视频信号线路和电源线路组成。．前端摄像设备：彩色云台摄像机、彩色室外快球摄像机、彩色固定半球摄像机、黑白固定摄像机、电梯专用摄像机等。．传输部分：视频同轴电缆、电源线缆、双绞屏蔽信号电缆、电梯专用复合视频电缆等。．传输部分：PC或数字硬盘录像机、UPS稳压电源及电池组等。．显示和记录部分：显示器和硬盘录像机。（2）系统品牌选型：系统品牌选型时保证系统工程建设的先进性、可靠性、实用性、经济性的关键所在。系统所采用的所有设备均符合国家标准并经过国家质量认证、性能价格比合理的国内外名牌优质产品。(3)整体设计：本系统设计，监控中心控制设备采用新型的数字硬盘录像系统记录和控制的方式，这种方式是监控系统中比较科学、方便、经济的一种设计方式。监控点分布设计根据设计图纸，建设方的要求，监控点位如下：序号楼层彩色半球摄像机彩色云台摄像机黑白摄像机电梯专用监控点布防位置1地下2层2电梯室前隔墙外1人防入口处2地下2电梯室前隔墙外序号楼层彩色半球摄像机彩色云台摄像机黑白摄像机电梯专用监控点布防位置1层2南北楼道前室31层4室外周界3大堂及主出入口42层2走廊通道1南楼道前室1北楼道前室53层2东西走廊、通道1西南楼道前室64层1公共活动厅2东西电梯楼梯前室75层1公共活动厅2东西电梯楼梯前室86层1公共活动厅2东西电梯楼梯前室97层1公共活动厅序号楼层彩色半球摄像机彩色云台摄像机黑白摄像机电梯专用监控点布防位置2东西电梯楼梯前室108层1公共活动厅序号楼层彩色半球摄像机彩色云台摄像机黑白摄像机电梯专用监控点布防位置2东西电梯楼梯前室119层1公共活动厅2东西电梯、楼梯前室1210层1公共活动厅2东西电梯、楼梯前室1311层1公共活动厅2东西电梯、楼梯前室1412层1公共活动厅2东西电梯、楼梯前室1513层1公共活动厅2东西电梯、楼梯前室1614层1公共活动厅2东西电梯、楼梯前室1715层1公共活动厅2东西电梯、楼梯前室18机房层4电梯桥厢合计43774总计共61个点位根据本项目的特点建议采用摄像机共61个，根据摄像机的数量配置4台16路的数字硬盘录像机。可以同时监视所有的图像画面，并对每一个摄像点进行录像，防止遗漏摄像点数据。通过4台19英寸纯平显示器显示回放。
