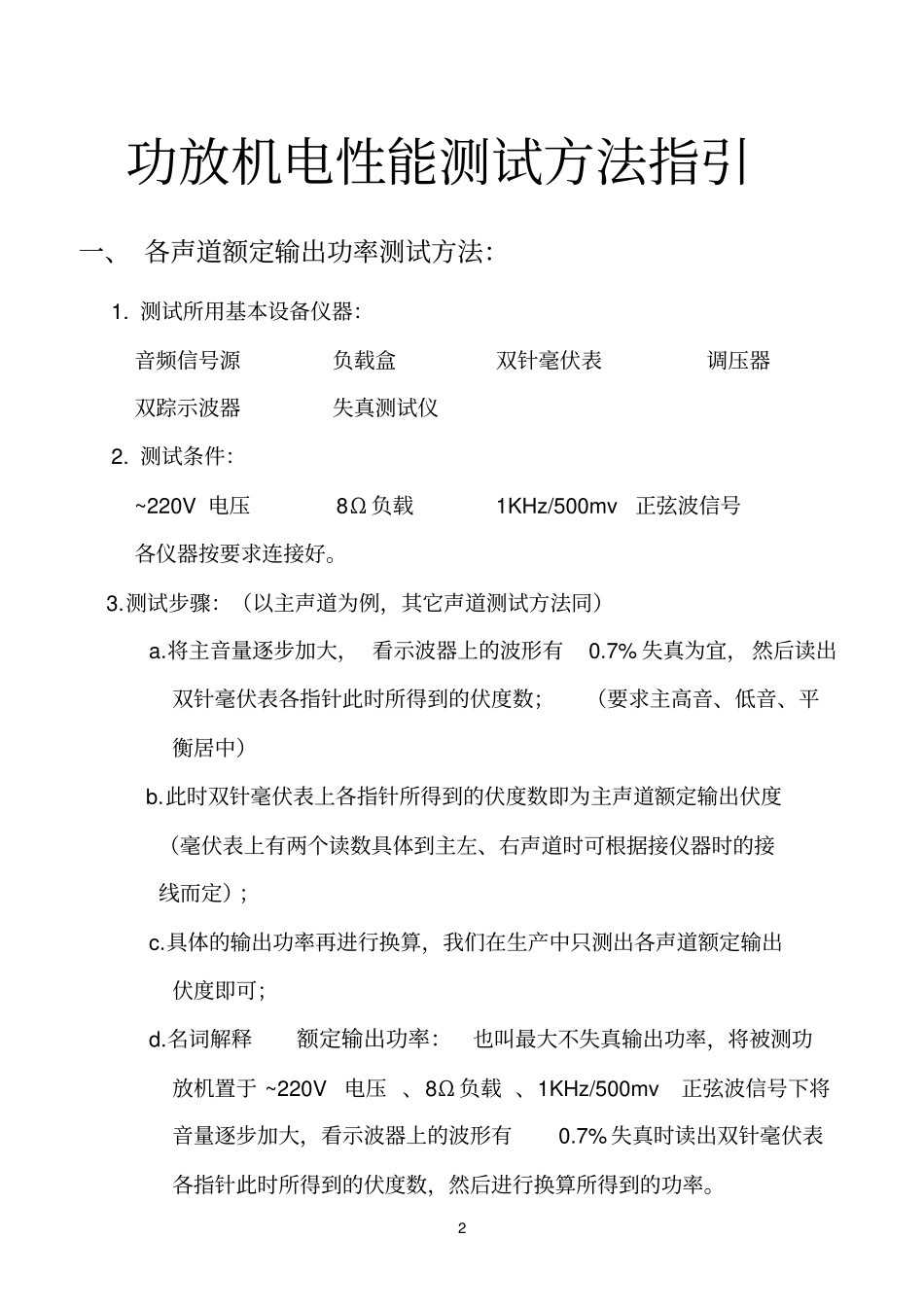

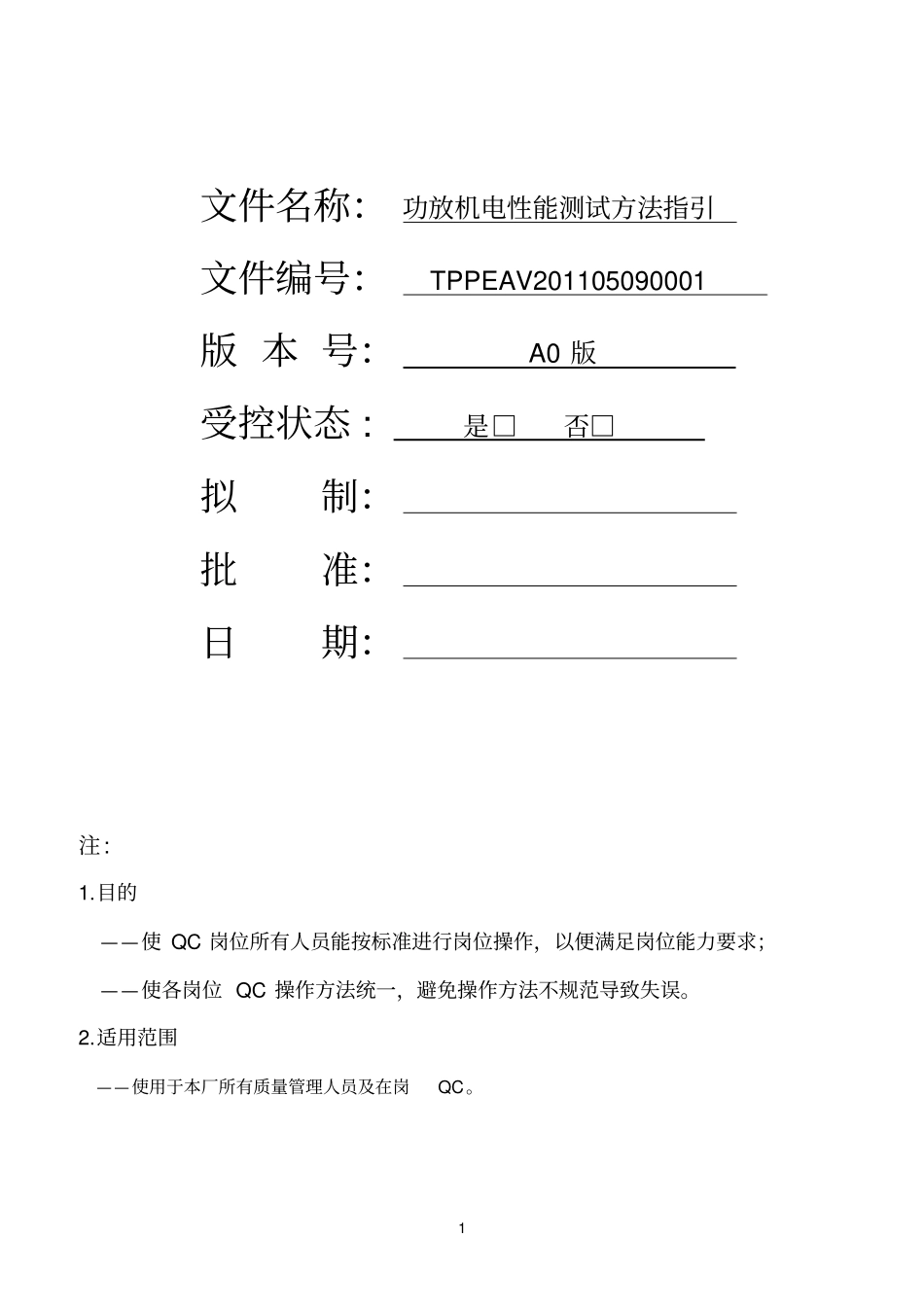

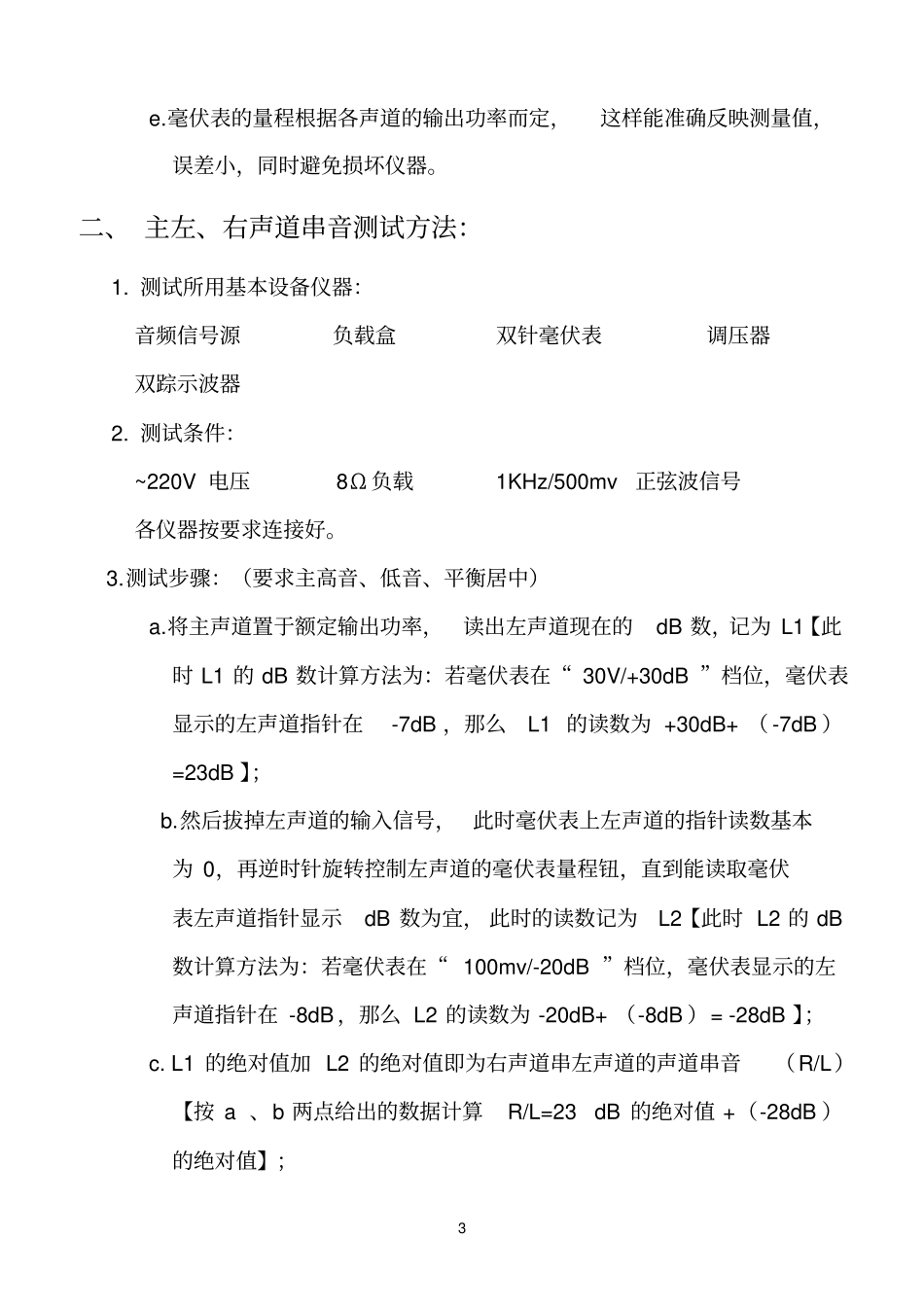

1文件名称：功放机电性能测试方法指引文件编号：TPPEAV201105090001版本号：A0版受控状态:是□否□拟制：批准：日期：注:1.目的——使QC岗位所有人员能按标准进行岗位操作，以便满足岗位能力要求；——使各岗位QC操作方法统一，避免操作方法不规范导致失误。2.适用范围——使用于本厂所有质量管理人员及在岗QC。2功放机电性能测试方法指引一、各声道额定输出功率测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器失真测试仪2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。3.测试步骤：（以主声道为例，其它声道测试方法同）a.将主音量逐步加大，看示波器上的波形有0.7%失真为宜，然后读出双针毫伏表各指针此时所得到的伏度数；（要求主高音、低音、平衡居中）b.此时双针毫伏表上各指针所得到的伏度数即为主声道额定输出伏度（毫伏表上有两个读数具体到主左、右声道时可根据接仪器时的接线而定）；c.具体的输出功率再进行换算，我们在生产中只测出各声道额定输出伏度即可；d.名词解释额定输出功率：也叫最大不失真输出功率，将被测功放机置于~220V电压、8Ω负载、1KHz/500mv正弦波信号下将音量逐步加大，看示波器上的波形有0.7%失真时读出双针毫伏表各指针此时所得到的伏度数，然后进行换算所得到的功率。3e.毫伏表的量程根据各声道的输出功率而定，这样能准确反映测量值，误差小，同时避免损坏仪器。二、主左、右声道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左声道现在的dB数，记为L1【此时L1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，那么L1的读数为+30dB+（-7dB）=23dB】；b.然后拔掉左声道的输入信号，此时毫伏表上左声道的指针读数基本为0，再逆时针旋转控制左声道的毫伏表量程钮，直到能读取毫伏表左声道指针显示dB数为宜，此时的读数记为L2【此时L2的dB数计算方法为：若毫伏表在“100mv/-20dB”档位，毫伏表显示的左声道指针在-8dB，那么L2的读数为-20dB+（-8dB）=-28dB】；c.L1的绝对值加L2的绝对值即为右声道串左声道的声道串音（R/L）【按a、b两点给出的数据计算R/L=23dB的绝对值+（-28dB）的绝对值】；4d.按上述的测试方法同样可以得出左声道串右声道的声道串音（L/R）三、通道串音测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。3.测试步骤：（要求主高音、低音、平衡居中）a.将主声道置于额定输出功率，读出左、右两声道现在的dB数，记下左声道为A1、右声道为B1【此时A1和B1的dB数计算方法为：若毫伏表在“30V/+30dB”档位，毫伏表显示的左声道指针在-7dB，即A1=-7dB；右声道指针在-6dB，那么左声道A1的读数为+30dB+（-7dB）=23dB；右声道B1的读数为+30dB+（-6dB）=24dB；】；b.然后将信号转换到另一通道（如测试额定输出功率时在DVD通道可转换到VCD通道），此时毫伏表上左、右两声道的指针读数基本为0，再逆时针旋转控制左、右两声道的毫伏表量程钮，直到能读取毫伏表左、右两声道指针显示dB数为宜，此时的读数记为左声道A2和右声道B2【此时A2和B2的dB数计算方法为：若毫伏表在“10mv/-40dB”档位，毫伏表显示的左声道指针在-8dB；右声道指针在-6dB，那么A2的读数为-40dB+（-8dB）=-48dB；B2的读数5为-40dB+（-6dB）=-46dB】；c.左声道的通道串音为A1的绝对值加A2的绝对值（23dB+48dB=71dB）；右声道的通道串音为B1的绝对值加B2的绝对值（24dB+46dB=70dB）；d.通道串音的计算以左右两声道的通道串音较小的值为基准，那么此次测出的通道串音以右声道测出的通道串音值为准是70dB。四、各声道信噪比的测试方法：1.测试所用基本设备仪器：音频信号源负载盒双针毫伏表调压器双踪示波器2.测试条件：~220V电压8Ω负载1KHz/500mv正弦波信号各仪器按要求连接好。3.测试步骤：(...
