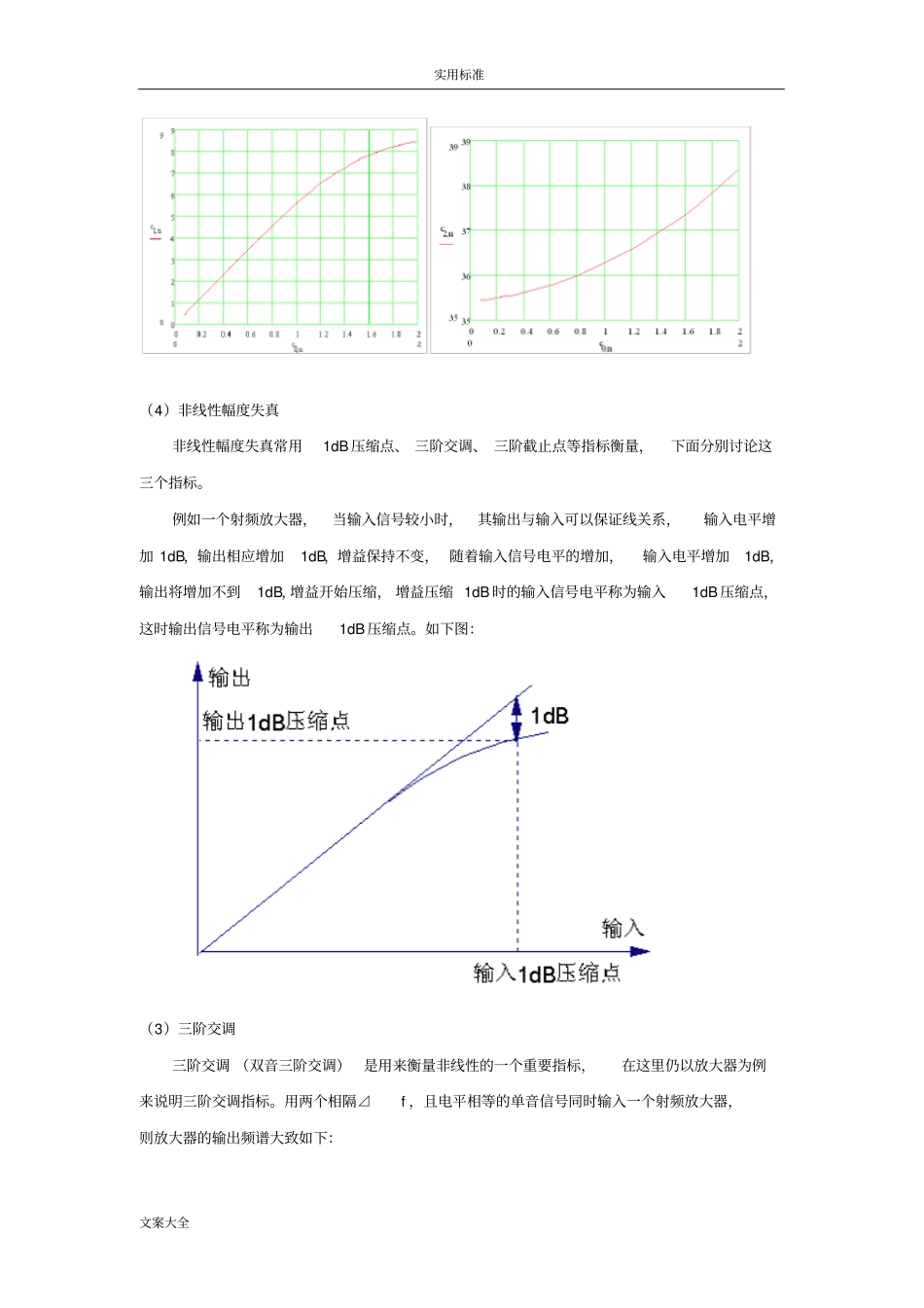

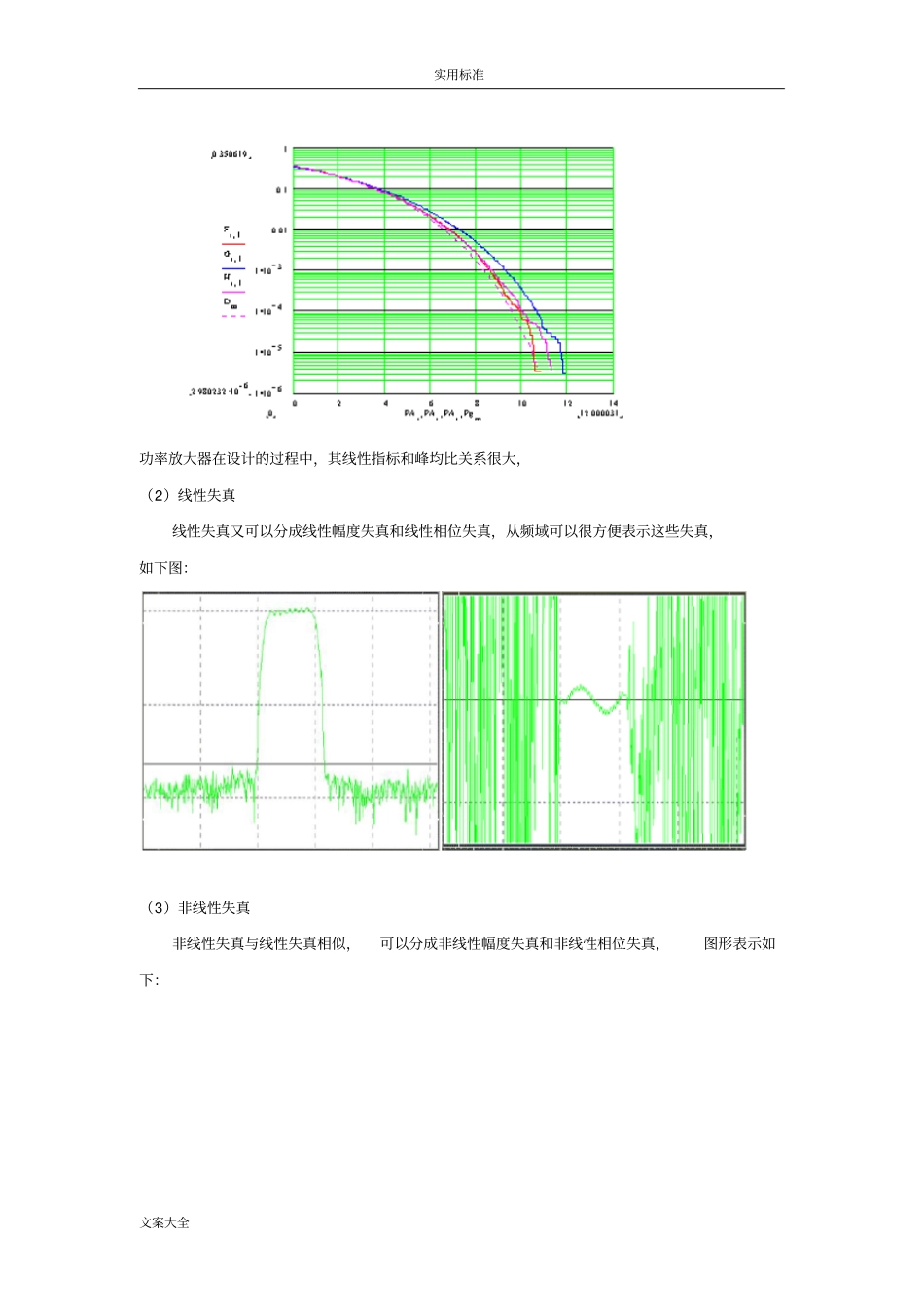

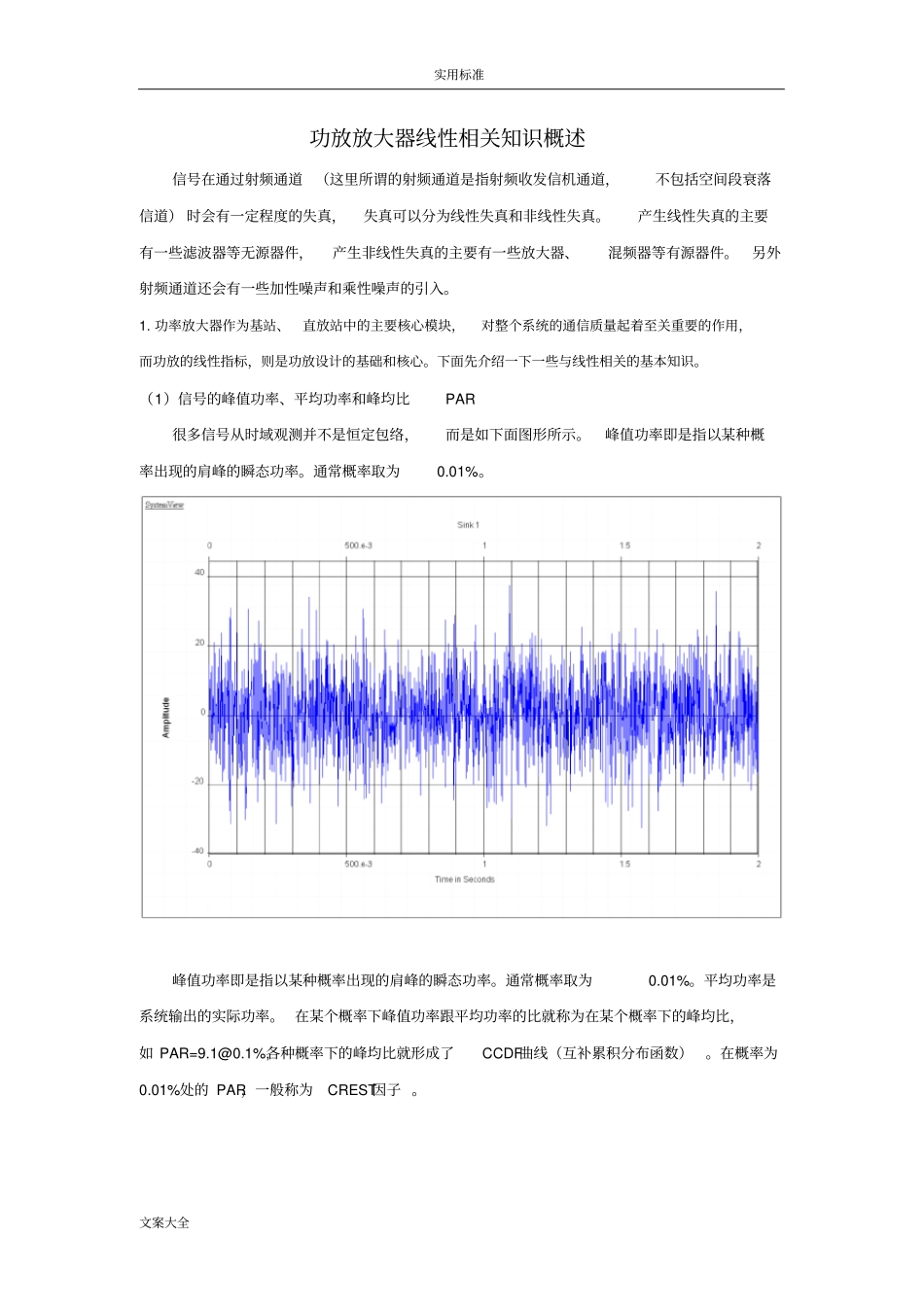

实用标准文案大全功放放大器线性相关知识概述信号在通过射频通道（这里所谓的射频通道是指射频收发信机通道，不包括空间段衰落信道）时会有一定程度的失真，失真可以分为线性失真和非线性失真。产生线性失真的主要有一些滤波器等无源器件，产生非线性失真的主要有一些放大器、混频器等有源器件。另外射频通道还会有一些加性噪声和乘性噪声的引入。1.功率放大器作为基站、直放站中的主要核心模块，对整个系统的通信质量起着至关重要的作用，而功放的线性指标，则是功放设计的基础和核心。下面先介绍一下一些与线性相关的基本知识。（1）信号的峰值功率、平均功率和峰均比PAR很多信号从时域观测并不是恒定包络，而是如下面图形所示。峰值功率即是指以某种概率出现的肩峰的瞬态功率。通常概率取为0.01%。峰值功率即是指以某种概率出现的肩峰的瞬态功率。通常概率取为0.01%。平均功率是系统输出的实际功率。在某个概率下峰值功率跟平均功率的比就称为在某个概率下的峰均比，如PAR=9.1@0.1%,各种概率下的峰均比就形成了CCDF曲线（互补累积分布函数）。在概率为0.01%处的PAR，一般称为CREST因子。实用标准文案大全功率放大器在设计的过程中，其线性指标和峰均比关系很大，（2）线性失真线性失真又可以分成线性幅度失真和线性相位失真，从频域可以很方便表示这些失真，如下图：（3）非线性失真非线性失真与线性失真相似，可以分成非线性幅度失真和非线性相位失真，图形表示如下：实用标准文案大全（4）非线性幅度失真非线性幅度失真常用1dB压缩点、三阶交调、三阶截止点等指标衡量，下面分别讨论这三个指标。例如一个射频放大器，当输入信号较小时，其输出与输入可以保证线关系，输入电平增加1dB，输出相应增加1dB，增益保持不变，随着输入信号电平的增加，输入电平增加1dB，输出将增加不到1dB，增益开始压缩，增益压缩1dB时的输入信号电平称为输入1dB压缩点，这时输出信号电平称为输出1dB压缩点。如下图：（3）三阶交调三阶交调（双音三阶交调）是用来衡量非线性的一个重要指标，在这里仍以放大器为例来说明三阶交调指标。用两个相隔⊿f，且电平相等的单音信号同时输入一个射频放大器，则放大器的输出频谱大致如下：实用标准文案大全三阶交调常用dBc表示，即交调产物与主输出信号的比。（4）三阶截止点任一微波单元电路，输入双音信号同时增加1dB，输出三阶交调产物将增加3dB，而主输出信号仅增加1dB（不考虑压缩），这样输入信号电平增加到一定值时，输出三阶交调产物与主输出信号相等，这一点称为三阶截止点，对应的输入信号电平称为输入三阶截止点，对应的输出信号电平称为输出三阶截止点。注意：三阶截止点信号电平是不可能达到的，因为在这时早已超过微波单元电路的承受能力。实用标准文案大全（5）邻道泄漏（ACLR）邻道泄漏指标是用来衡量发射机的带外辐射特性，定义：邻道功率与主信道功率之比，通常用dBc表示，如下图：射机的领道泄漏必然回对其他小区造成干扰，为了减小这种干扰，领道泄漏必须尽可能的小。（6）频谱发射模板对于WCDMA而言，频谱发射模板用于限制偏离发射载波中心频率2.5MHz～12.5MHz频段内的杂散发射功率，下面以WCDMA协议－3GPPTS25.141V3.6.0(2001-06)中规定的NodeB发射机的频谱发射模板指标要求为例来说明：实用标准文案大全（7）杂散辐射杂散辐射是指发信机在频谱发射模板规定的频率范围之外的频段内发射的、信号之外的其他信号，它包括谐波分量、寄生辐射、交调产物、发射机互调产物等。这些杂散辐射都会对其他的无线通信系统造成干扰，对该指标的规定是为了提高系统的电磁兼容性能，以便与其他系统（如GSM）共存，当然这也保证了系统自身的正常运行。（8）CCDFTable6.11:Spectrumemissionmaskvalues,BSmaximumoutputpowerP43dBmFrequencyoffsetofmeasurementfilter–3dBpoint,fFrequencyoffsetofmeasurementfiltercentrefrequency,f_offsetMaximumlevelMeasurementbandwidth2.5f<2.7MHz2.515MHzf_offset<2.715MHz-14dBm30kHz2.7f<3.5MHz2.715MHzf_offset<3.515MHz-14–15(f_offset-2.715)dBm30kHz3.515MHzf_offset<4.0MHz-26dBm30kHz3.5f<7.5MHz4.0MHzf_o...
